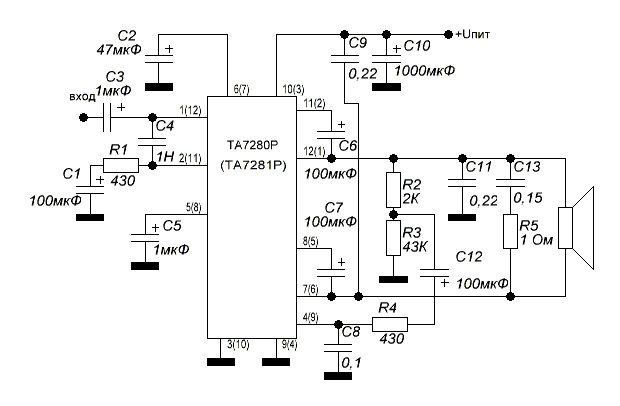

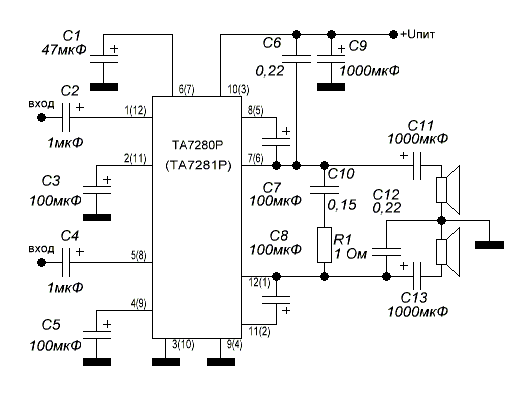

На базе микросхемы TA7280P (TA7281P) можно собрать усилитель с выходной мощностью 5,8 Вт на канал или 22 Вт в мостовом варианте. Номинальное напряжение питания 18В, усилитель имеет высокий КПД, низкий уровень шума, снабжена защитой выхода от КЗ, тепловой защитой.

Микросхема TA7281P аналогична микросхеме TA7280P , но имеет зеркальную нумерацию выводов для удобства при создании мостовой схемы включения.

36497867853682322222222222 3649786785368231111111111

Электрические характеристики при VS=13,2V, RL=4 Ом, Rg = 600 Ом, Ta=25°C, f =1 kHz
Параметр Обозн. Режим Условия Мин. Тип. Макс. Ед. изм.
Ток покоя Iccq DUAL Vin=0 — 80 145 мА
Выходная мощность Pout1 BLT THD=10%, VS=14,4V — 22 — Вт
Pout2 BLT THD=10% 16 19 — Вт
Pout3 BLT THD=1% 12 15 — Вт
Pout4 DUAL THD=10% 5 5,8 — Вт
Напряжение разбалансирования Voff BLT Vin=0 — 0 0,35 В
Коэффициент нелинейных искажений THD 1 BLT Pout=4 Вт, GV=40 дБ — 0,03 0,25 %
THD 2 DUAL Pout=1 Вт — 0,06 0,3 %
Коэффициент усиления GV 1 BLT Vout=0,775 В — 40 — дБ
GV 2 DUAL Vout=0,775 В 50 52 54 дБ
Выходной уровень шумов VNO 1 BLT Rg=0, DIN45450 noise filter — 0,14 — mVrms
VNO 2 DUAL Rg=10кОм, Полоса 20Гц-20кГц — 0,7 1,5 mVrms
Коэффициент подавления пульсаций R.R. 1 BLT fripple=100 гЦ, Vripple=0,775Vrms — -52 -40 дБ
R.R. 2 DUAL fripple=100 гЦ, Vripple=0,775Vrms — -52 -40 дБ
Коэффициент наводок C.T. DUAL Vout=0,775Vrms — -57 — дБ
Входное сопротивление RIN DUAL f=1 кГц — 33 — кОм
