Bang & Olufsen Beovox S-120: характеристики и описание

3-х полосная акустическая система Beovox S-120 от датской компании Bang & Olufsen была топовой в линейке “S”. Так же именовалась как тип 6143. Выпускалась в 1981-1982 годах. Первоначальная цена около 1350 немецких марок (на момент 1982 года).

Технические данные Beovox S-120

Диапазон частот: 42 – 22000 Гц

Сопротивление: 8 Ом

Номинальная мощность: 120 Вт

Музыкальная мощность: 170 Вт

THD в диапазоне 250-1000 Гц: 2,5% (выше 1000 Гц: 0,5%)

Установленные громкоговорители:

НЧ: ∅205 мм, конусный, Peerless

СЧ: ∅75 мм, купольный, Seas H226 (Seas H304)

ВЧ: ∅25 мм, купольный, Seas H222

Размеры (ВхШхГ): 560х265х275 мм

Вес: 12 кг

Beovox S120 был самым крупным представителем однофазных АС от Bang & Olufsen и мог выдерживать до 120 Вт среднеквадратичной мощности. Внешняя отделка выполнялась в шпоне палисандра, тика или дуба, так же была модель с белой окраской. Внутренний объем 24 л. Лицевая панель пластмасса, на которой громкоговорители НЧ и СЧ/ВЧ имеют небольшой наклон друг к другу. Лицевая панели закрывалась грилем.

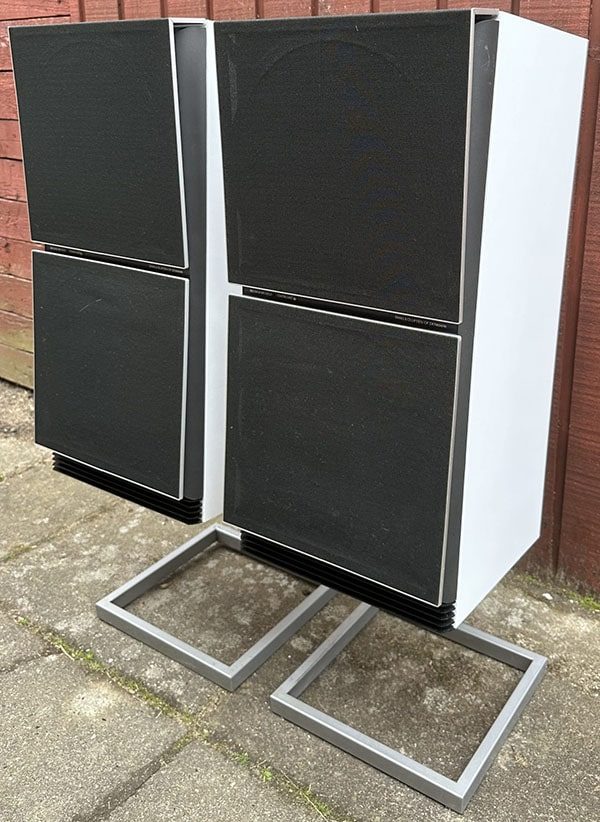

Опционально акустические системы комплектовались специальной подставкой (тип 6017).

НЧ динамик:

СЧ динамик:

ВЧ динамик:

АС имеет встроенную схему защиты от длительной перегрузки. Если выходная мощность значительно превышает 120 Вт, АС отключается, а на передней панели засвечивается индикатор “OVERLOAD”. АС можно снова включить нажатием кнопки справа от индикатора. Эта схема защиты не реагирует на временные сигналы и не вызывает клиппинга или искажений.

Подключение осуществлялось через 2-контактный разъем DIN.

Электрические фильтры и их крепление внутри АС:

Beovox MC 120.2

Существовала более новая модель – Beovox MC 120.2, которая была точной копией предшественника b выпускалась позже с 1983 по 1985 года. Единственное отличие – установка клемм для проводов в дополнение к разъему DIN на задней панели. Хотя нужно заметить, что купольный СЧ получил диафрагму из другого материала чем модель S-120. Музыкальная мощность с 170 Вт возросла до 200 Вт.
