Усилитель Барк 100У-068С-1: характеристики и схема

Назначение: усилитель высшей группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ. Это устройство, наряду с моделью Барк 50У-068С, представляет собой классический пример советской Hi-Fi техники, сочетающий высокую надежность и отличное звучание.

Схема и руководство по эксплуатации в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики

Диапазон воспроизводимых частот: 10 – 70000 Гц

Неравномерность АЧХ, относительно 1000 Гц в диапазоне:

10-70000 Гц: ±1,5 дБ

20-20000 Гц: ±0,3 дБ

Выходная мощность, ограниченная искажениями 1%: 95 Вт/4 Ом

(то же с ограничителем: 60 Вт/4 Ом)

Долговременная мощность: 125 Вт/4 Ом

Кратковременная мощность: 150 Вт/4 Ом

Отклонения АЧХ корректирующего усилителя от заданной в диапазоне:

10-40000 Гц: 2 дБ

20-20000 Гц: 0,5 дБ

Коэффициент гармоник при нормальном рабочем условии: 0,007 %

Интермодуляционные искажения 2 и 3 порядка: 0,05%

Переходное затухание между каналами на частоте 1000 Гц: 60 дБ

Сопротивление подключаемых АС: 4 Ом

Отношение сигнал/шум: 66 дБ

Потребляемая мощность от сети:

без нагрузки: 30 Вт

номинальная 200 Вт (при нагрузке 8 Ом)

номинальная 275 Вт (при нагрузке выходов 4 Ом)

Размер усилителя (ШхВхГ): 430х120х385 мм

Вес усилителя: 9,7 кг

Конструктивные особенности и описание

Описание:

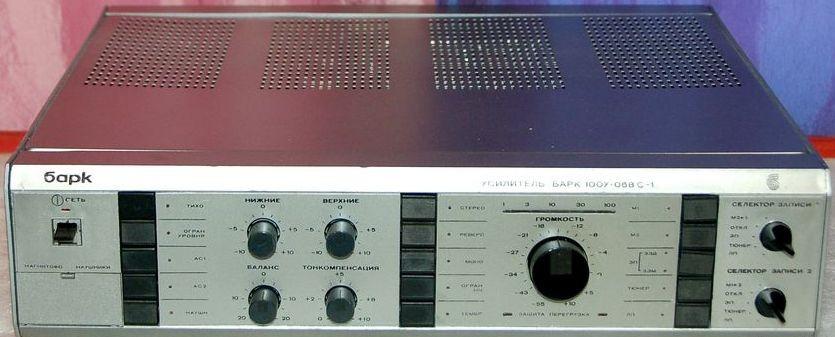

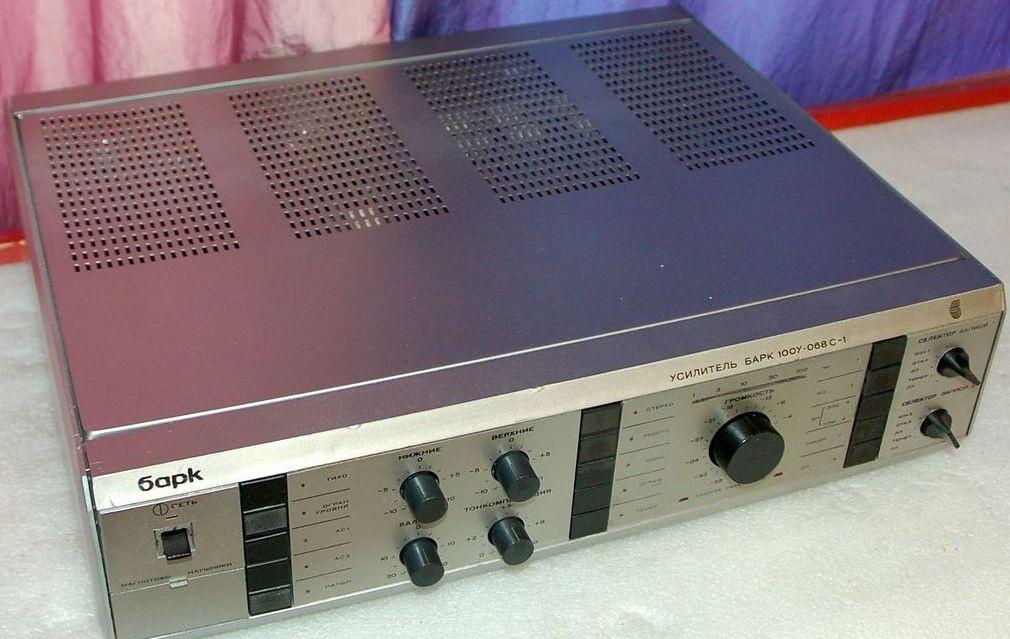

Данный усилитель представитель нового поколения полных усилителей ЗЧ. В его создании использованы технические решения высококачественного усилителя «». Впервые применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил улучшить тепловой режим усилителя. По уровню звукоотдачи и детализации он сопоставим с усилителем АМФИТОН-У-101-1 стерео.

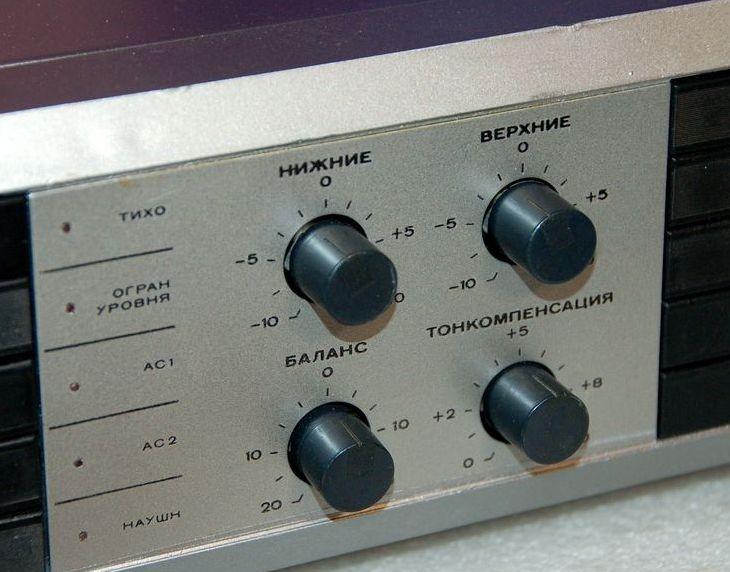

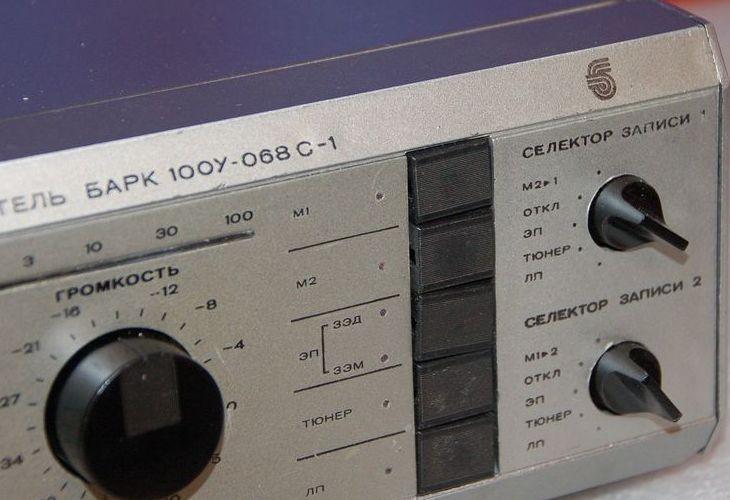

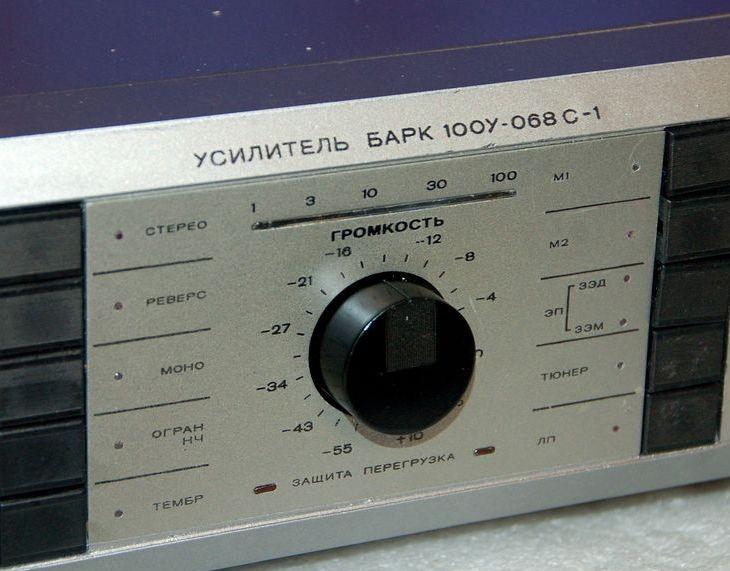

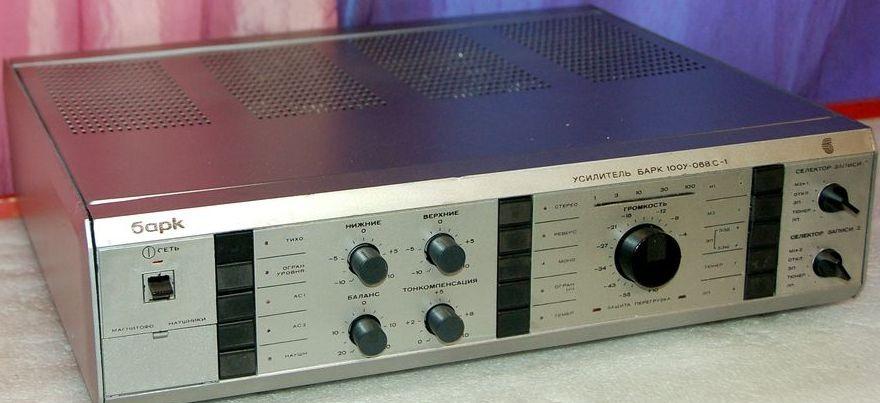

В усилителе имеется защита от КЗ в нагрузке или перегрузке выходов. Модель имеет переключатель звукоснимателей, с помощью которого, помимо электромагнитного можно подключить и электродинамический, с подвижными катушками. Усилитель позволяет вести одновременную и независимую запись от разных источников программ на 3 магнитофона. Мгновенное значение максимальной мощности индицируется 12-ти сегментным светодиодным индикатором. Ограничитель максимального уровня позволяет уменьшить выходной сигнал при использовании АС, мощностью ниже рекомендованной. Регулятор громкости с плавно изменяемым уровнем тонкомпенсации, позволяет уменьшить шумы при снижении громкости, а с помощью выбора желаемого подъема АЧХ в области НЧ лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами в помещении прослушивания.

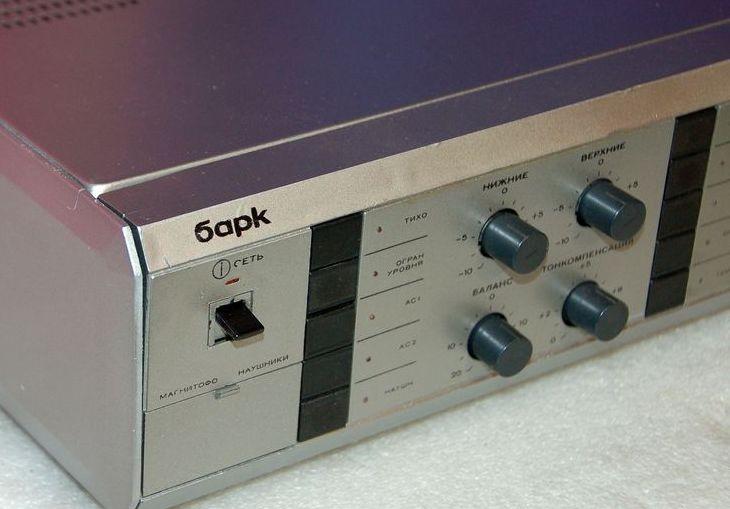

Для дополнительной регулировки громкости имеется кнопка для ступенчатого ее изменения. Помехи на инфранизких частотах с ЭПУ и вибраций корпуса ограничиваются фильтром ВЧ, а ВЧ помехи, от грампластинок, фильтром НЧ. Коммутация программ, АС, головных телефонов и т.д. производится кнопочными переключателями, со световой индикацией режима. Отключаемый выход электрической сети позволяет питать другие аппараты, работающие совместно с усилителем ЗЧ. Для тех, кто ищет более мощное решение, рекомендуем обратить внимание на Барк 100УМ-010С.
