Усилитель Амфитон-У-101-1: характеристики и схема
Изготовитель: Львовское ЛПО им. Ленина. Этот усилитель является классическим представителем советской Hi-Fi аппаратуры, сопоставимым по уровню с такими моделями, как АМФИТОН А1-01-2 стерео Hi-Fi.
Назначение: усилитель «Амфитон-У-101-1» первой группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Аппарат относится к классу Hi-Fi и позволяет создавать полноценные стереосистемы.
Полная принципиальная схема усилителя находится в архиве на Яндекс.Диске нашего сайта. Документация поможет при ремонте и настройке аппарата.
Основные технические характеристики:
3200 Гц: ±10 дБ
16000 Гц: ±15 дБ
Описание:

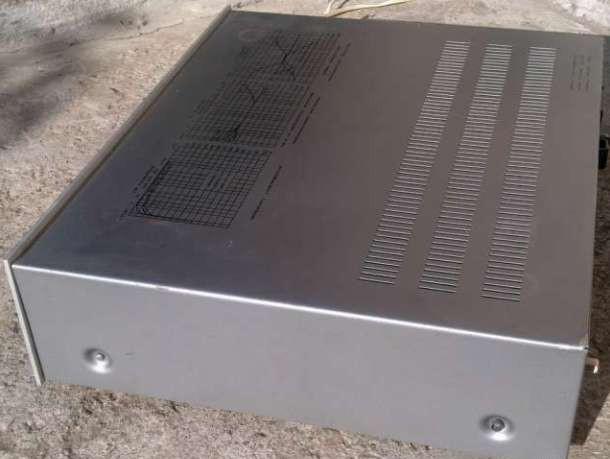

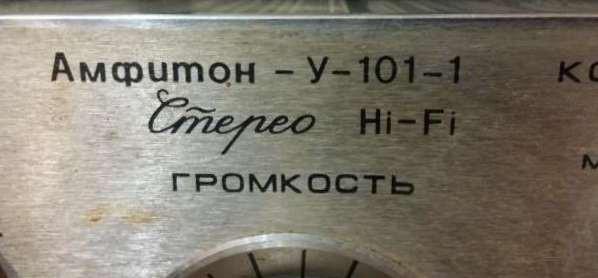

Корпус усилителя выполняется в двух модификациях: металлические с цветофактурным решением передней панели и в деревянном кожухе, отделанном под ценные породы дерева. Все органы управления (регуляторы громкости, тембра, баланса, кнопки переключения рода работ, индикатор и выключатель сети) расположены на лицевой панели. Аппарат можно сравнить по качеству звучания с АМФИТОН 35У-202 С.

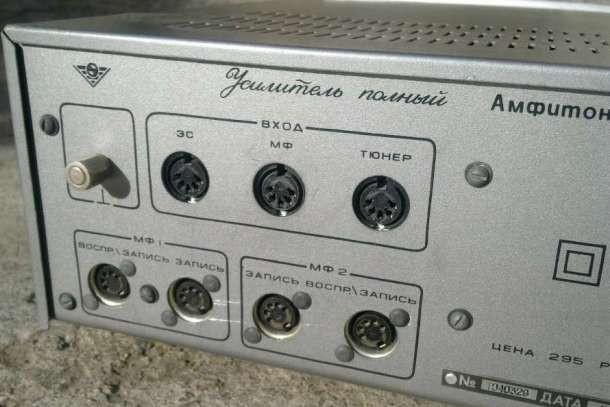

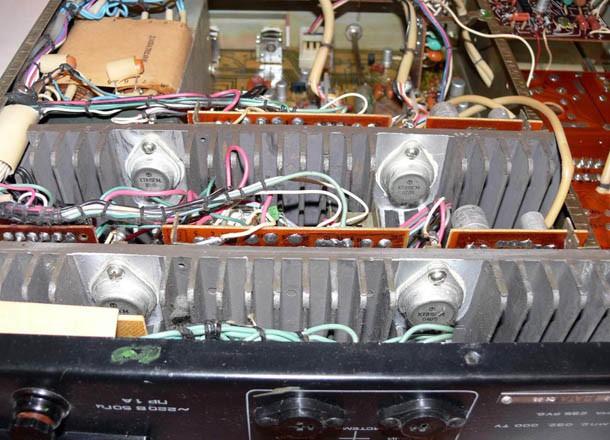

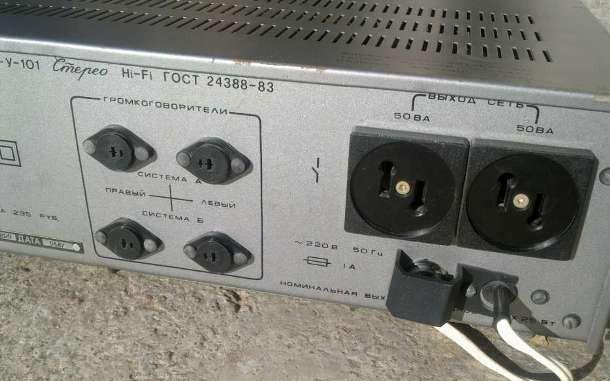

Гнезда для подключения датчиков входных сигналов, акустических систем, предохранители и колодки питания выведены на заднюю панель. Конструктивно усилитель собран из отдельных узлов. Все блоки выполнены печатным монтажом на отдельных платах. Это обеспечивает удобство ремонта и обслуживания.
