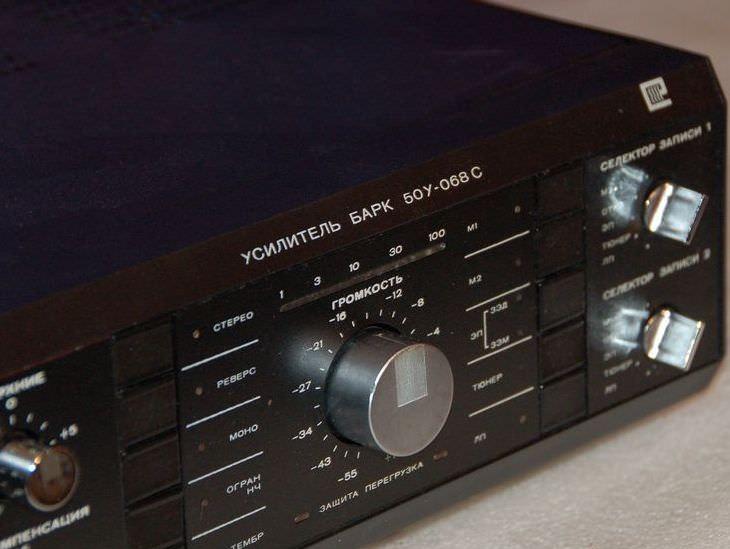

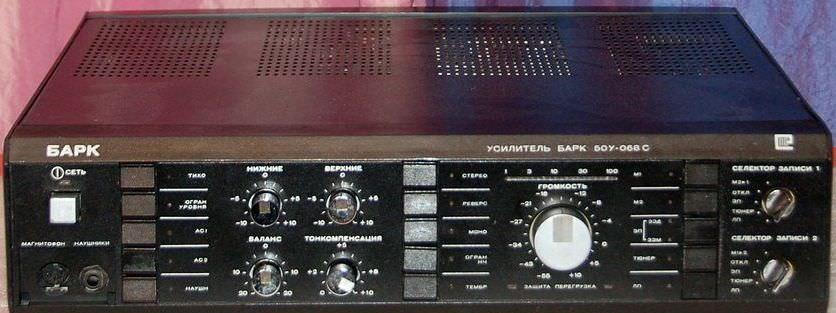

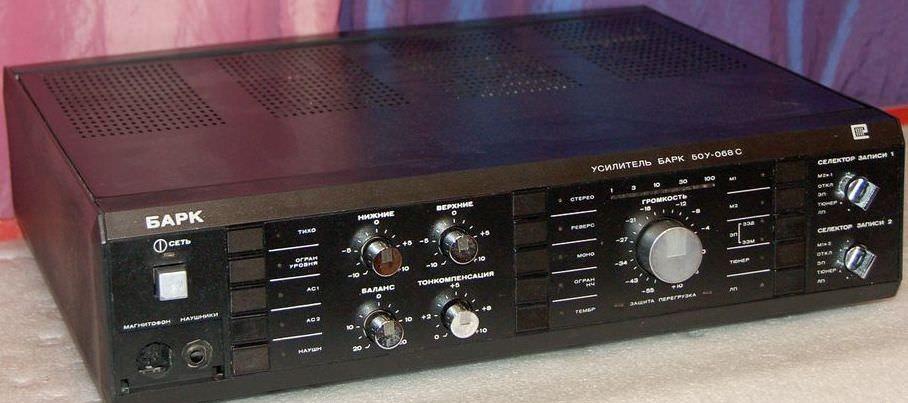

Усилитель Барк 50У-068С: характеристики и описание

Усилитель Барк 50У-068С — это двухканальный усилитель высшей группы сложности, предназначенный для качественного усиления и коммутации сигналов низкой частоты от различных источников. Модель является полным аналогом легендарного “Корвет 50У-068С”, сохраняя его высокие звуковые параметры и надежность.

Схема устройства и подробное руководство по эксплуатации доступны в архиве на Яндекс.Диске нашего сайта.

Технические характеристики

Основные параметры:

Диапазон воспроизводимых частот: 10 – 70000 Гц
Неравномерность АЧХ (относительно 1000 Гц):
- 10-70000 Гц: ±1,5 дБ
- 20-20000 Гц: ±0,3 дБ
Выходная мощность (ограниченная искажениями 1%):
- 95 Вт/4 Ом
- С ограничителем: 60 Вт/4 Ом
Долговременная мощность: 125 Вт/4 Ом
Кратковременная мощность: 150 Вт/4 Ом
Отклонения АЧХ корректирующего усилителя:
- 10-40000 Гц: 2 дБ
- 20-20000 Гц: 0,5 дБ
Коэффициент гармоник: 0,007 % (при нормальных условиях)
Интермодуляционные искажения (2 и 3 порядка): 0,05%
Переходное затухание между каналами: 60 дБ (на частоте 1000 Гц)

Сопротивление подключаемых АС: 4 Ом
Отношение сигнал/шум: 66 дБ
Потребляемая мощность от сети:
- Без нагрузки: 30 Вт
- Номинальная (нагрузка 8 Ом): 200 Вт
- Номинальная (нагрузка 4 Ом): 275 Вт
Габариты (ШхВхГ): 430х120х385 мм
Вес: 9,7 кг

Описание и особенности конструкции

Данный усилитель представляет собой устройство нового поколения, в создании которого использованы передовые технические решения, применяемые в высококачественном усилителе «».

Впервые в данной модели применен усилитель мощности класса ЛВС с двухуровневым питанием. Такой режим работы позволил существенно улучшить тепловой режим устройства, повысив его стабильность и долговечность.

Усилитель оснащен надежной защитой от короткого замыкания в нагрузке и перегрузки выходов. Модель оснащена переключателем звукоснимателей, который позволяет не только подключать стандартные электромагнитные головки, но и электродинамические модели с подвижными катушками.

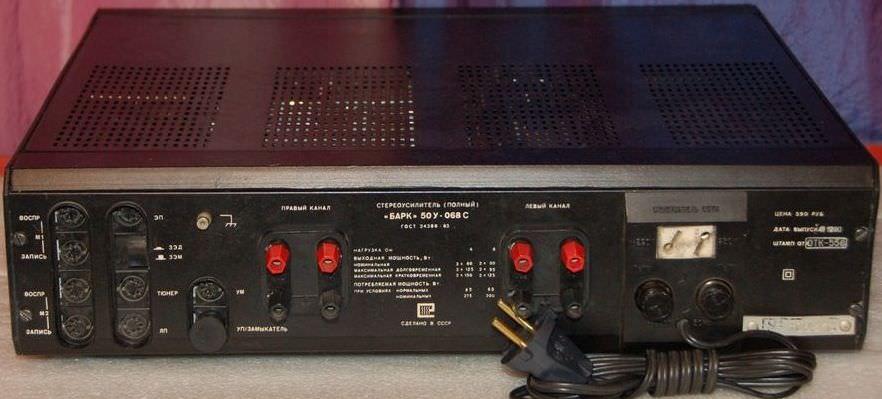

Устройство поддерживает одновременную и независимую запись с разных источников программ на три магнитофона. Мгновенное значение максимальной мощности отображается на 12-сегментном светодиодном индикаторе. Функция ограничителя максимального уровня позволяет снизить выходной сигнал при использовании акустических систем мощностью ниже рекомендованной.

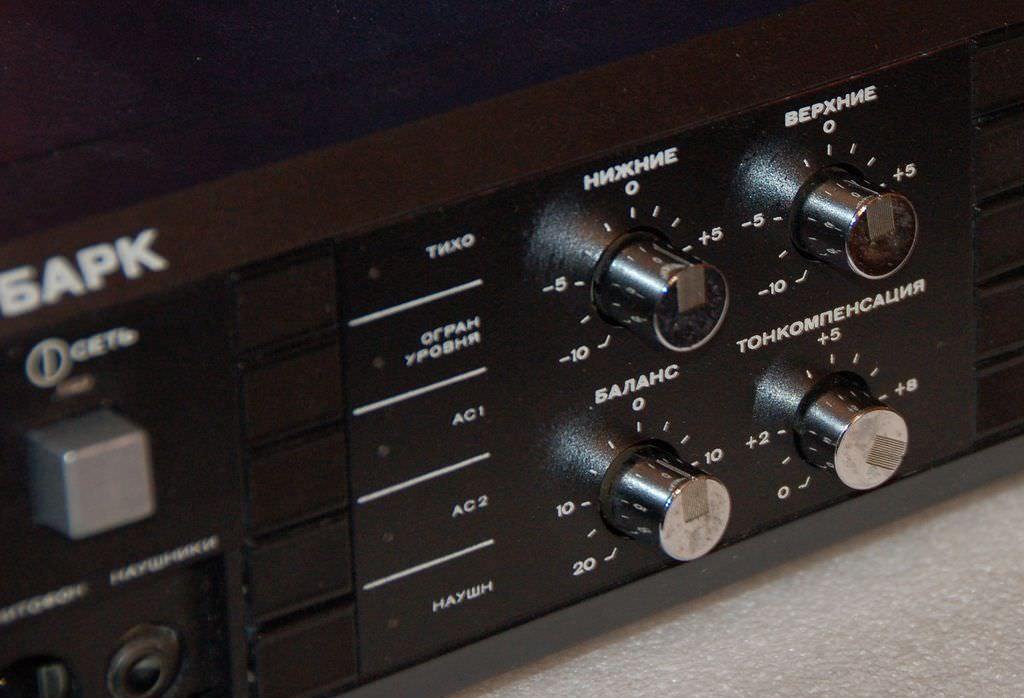

Регулятор громкости оснащен плавно изменяемой тонкомпенсацией, что позволяет уменьшить шумы при низкой громкости. Выбор желаемого подъема АЧХ в области низких частот помогает лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами помещения.

Для дополнительной регулировки громкости предусмотрена кнопка ступенчатого изменения уровня. Помехи на инфранизких частотах от ЭПУ и вибраций корпуса отсекаются фильтром ВЧ, а высокочастотные помехи от грампластинок — фильтром НЧ.

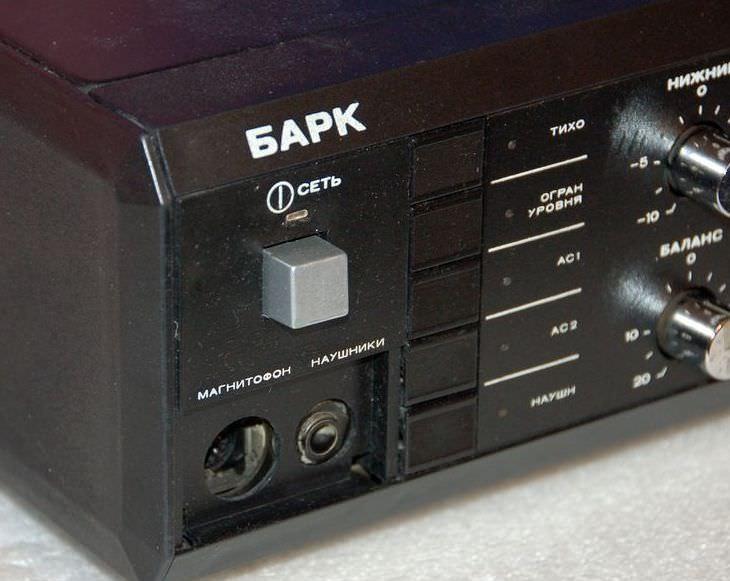

Коммутация программ, акустических систем, головных телефонов и других устройств осуществляется кнопочными переключателями со световой индикацией режима работы. Отключаемый выход электрической сети позволяет питать другие аппараты, работающие в связке с данным усилителем ЗЧ.
