Стрелочный индикатор уровня сигнала на основе М2000.8

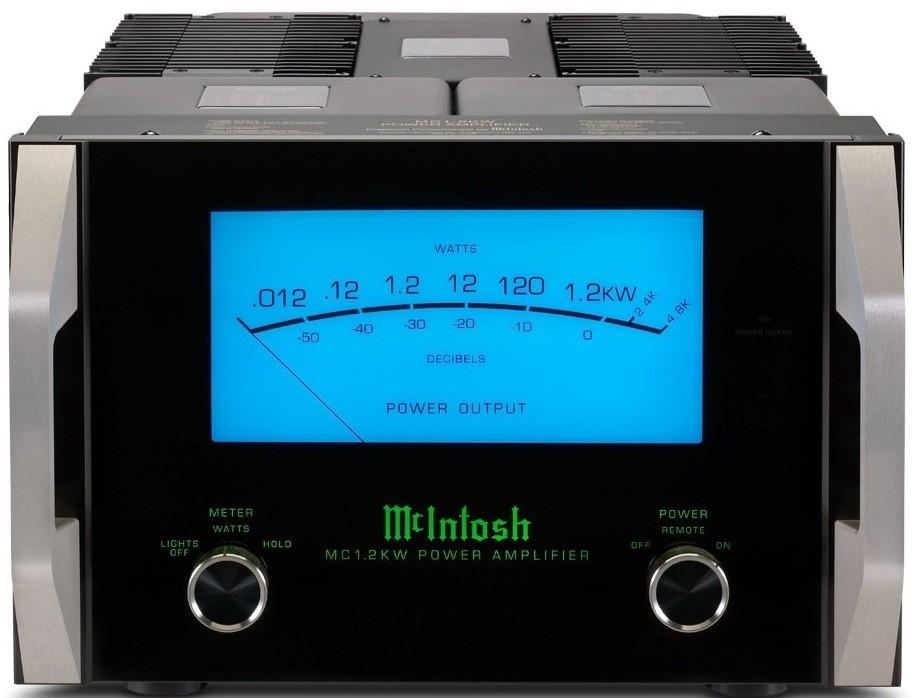

На подобие такого хотел сделать

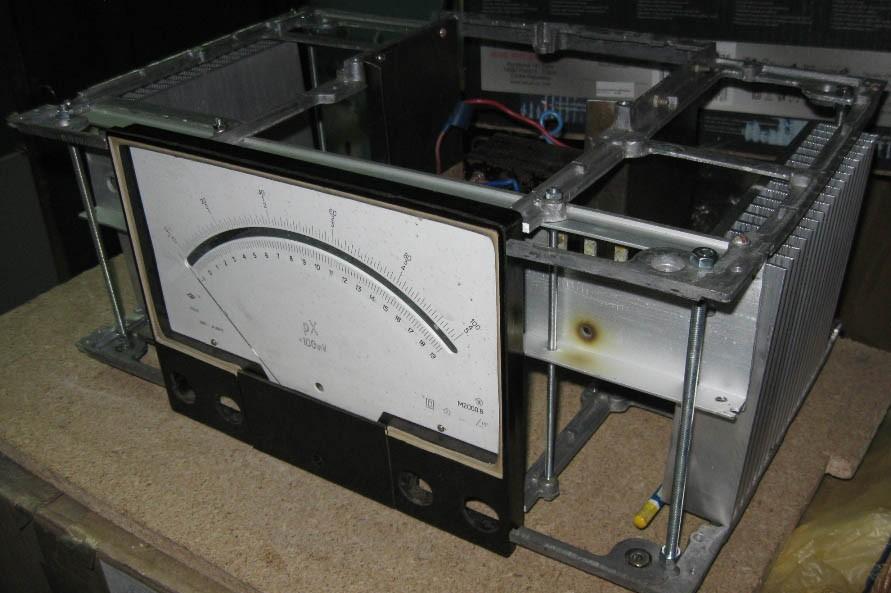

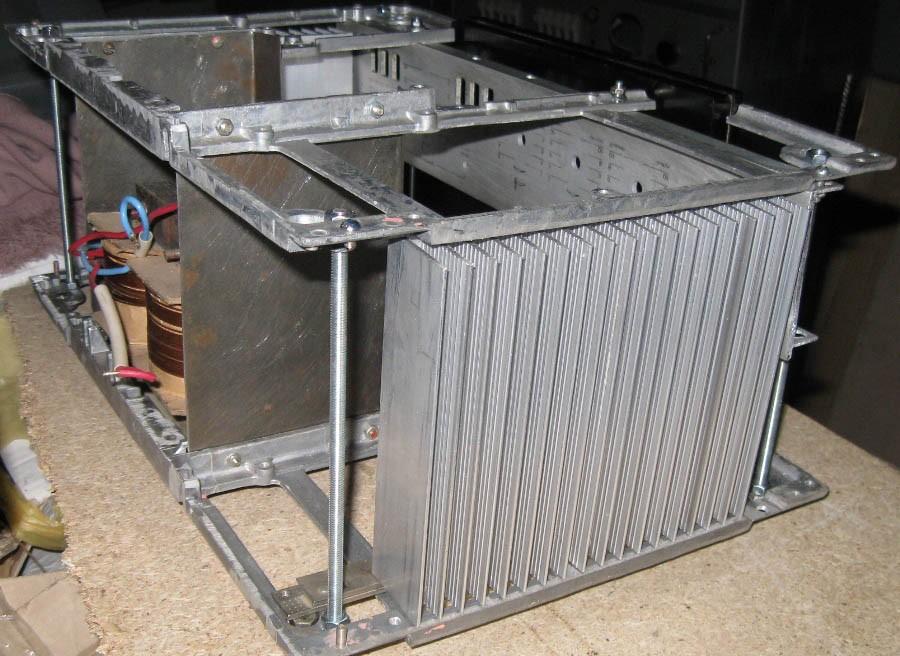

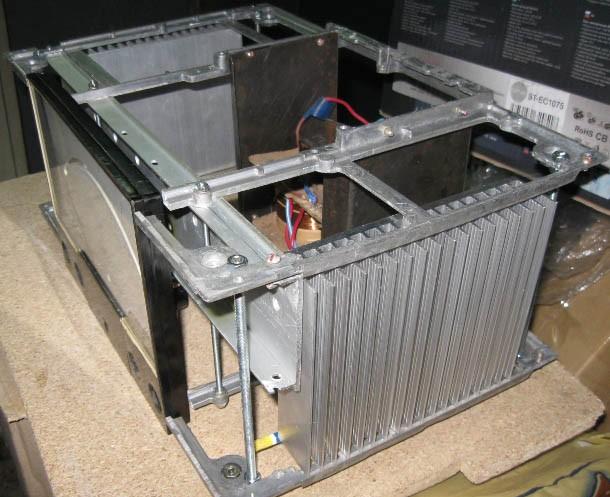

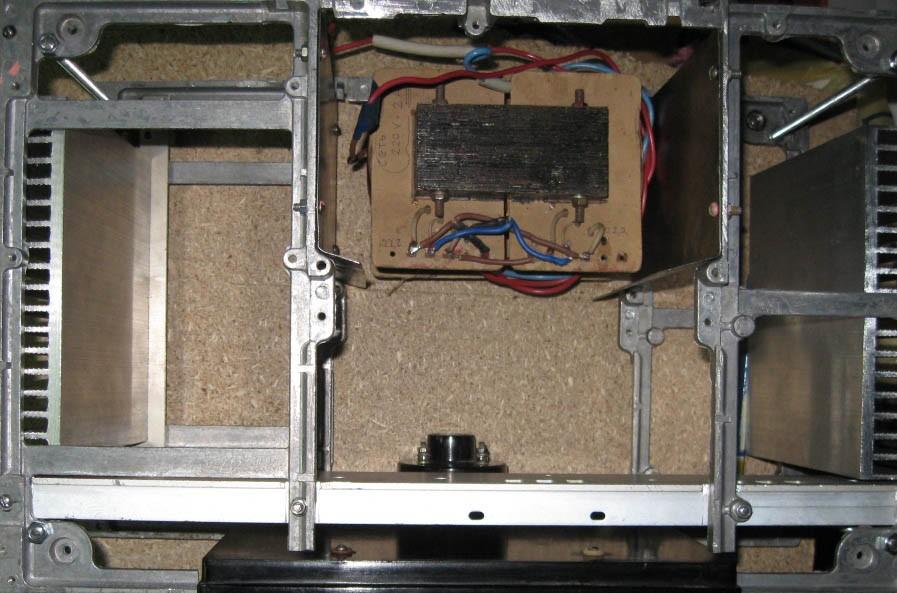

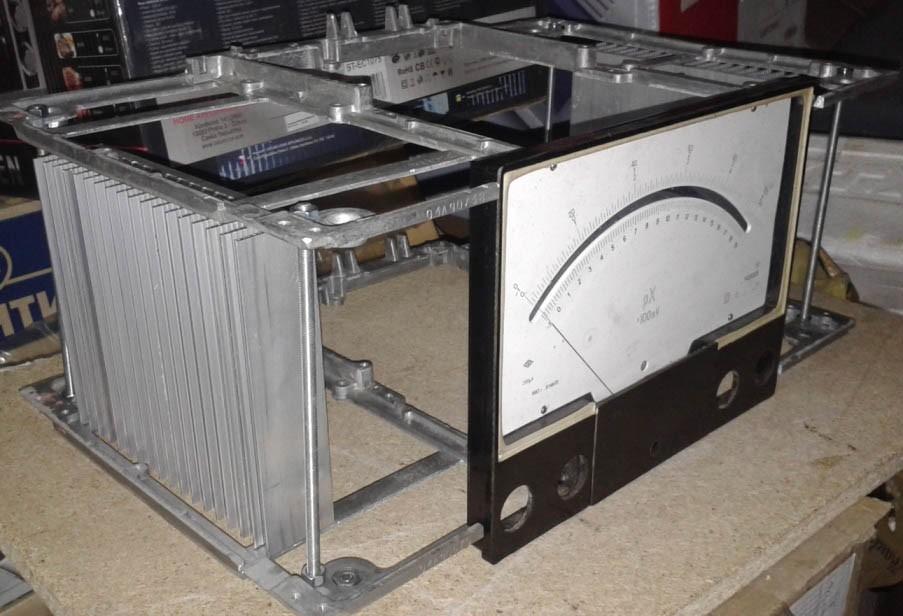

Началось все с усилителя в классе А. Но позже было принято решение не делать для такого усилителя индикатор, так как усилитель планировался двойное моно, а здесь паралельно стоит сумматор. Можно было сделать усилитель на микросхеме, но мне он не нужен пока что. Так готовый индикатор и лежит без дела. Скелет корпуса был уже готов, но класс А отменился, микросхема не нужна и корпус был разобран, вот такая печальная история. Ниже немного фото, того, что было сделано.

Изображения в большом разрешении шкалы индикатора на нашем диске.

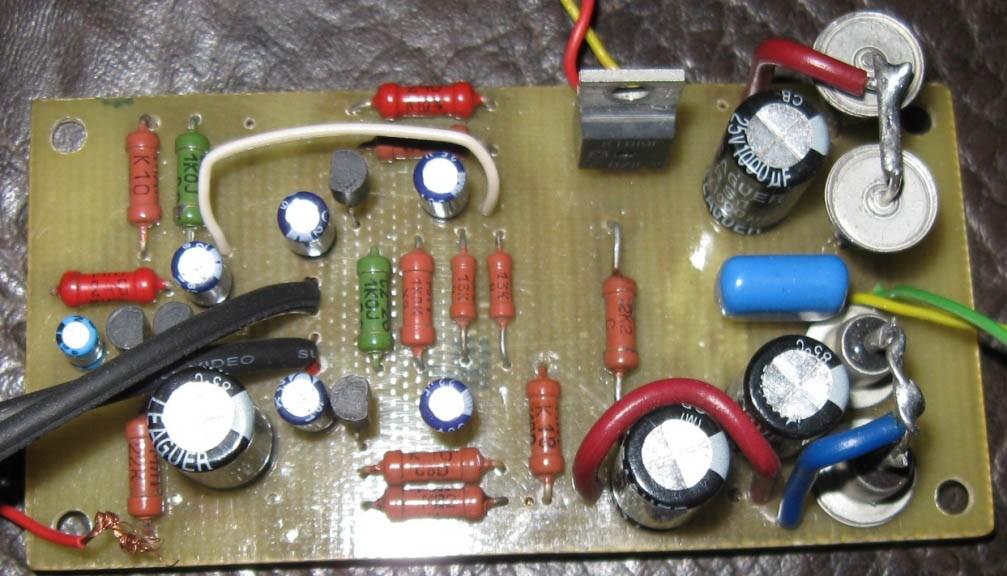

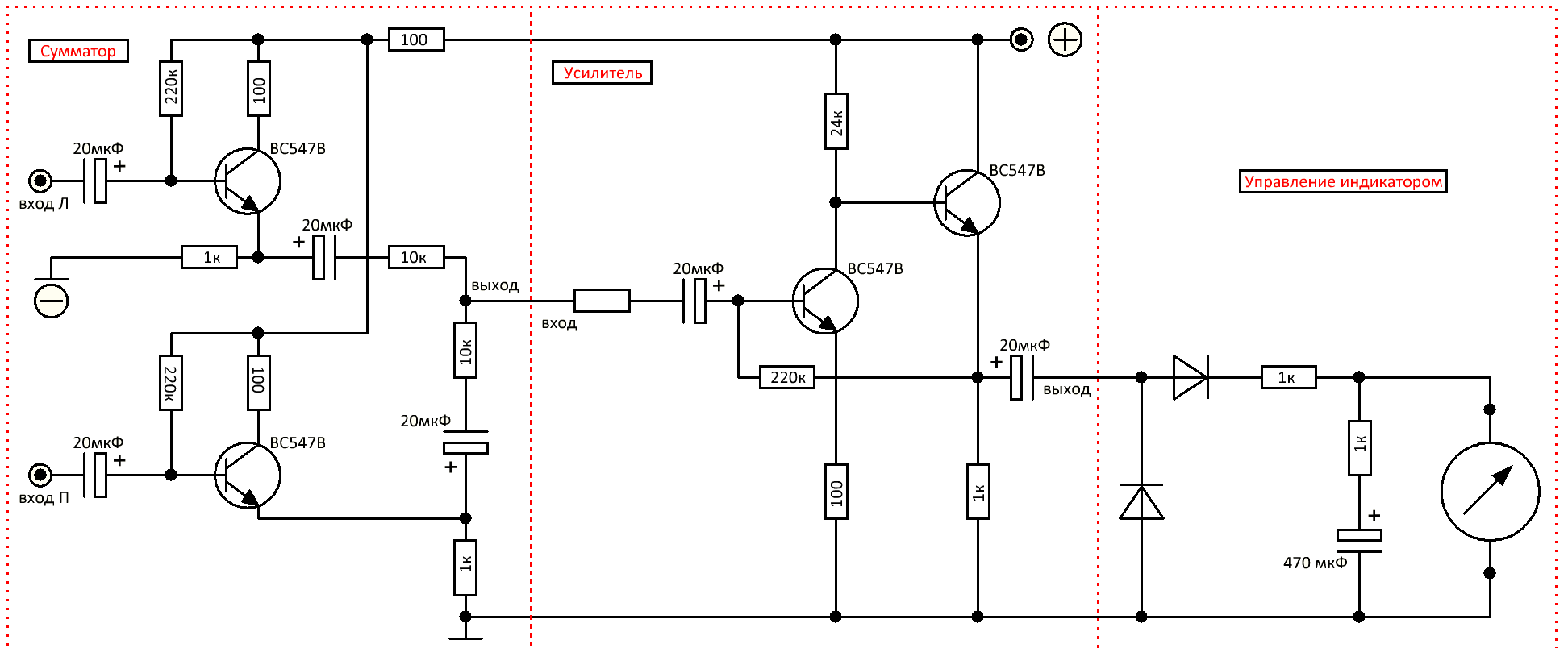

Схема под него включает в себя сумматор и усилитель (схема управление откликом и уровнем индикации (читай движение стрелки) должна еще добавлятся отдельно). Так же на плату была добавлена схема плавного розжига подсветки и блок питания. На видео ниже стрелка двигается очень резко, чтобы это не было, емкость конденсатора в “управлении индикатором” нужно поставить 220-470 мкФ, таким образом стрелка вперед идет быстро, а обратно плавно.

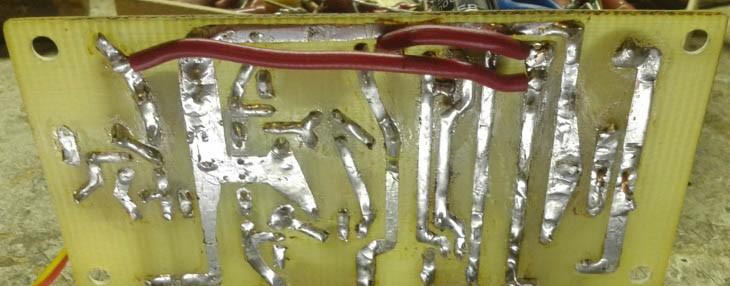

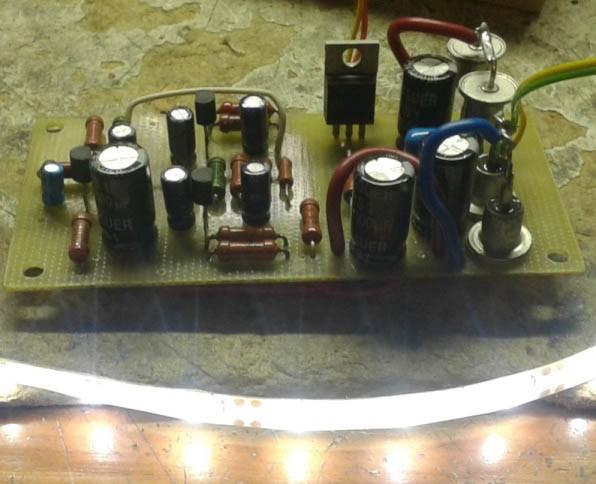

Схема рабочая, плату развел брутальным способом, чтобы поместились детали по-лучше. Но схема рабочая. Печатки нет.

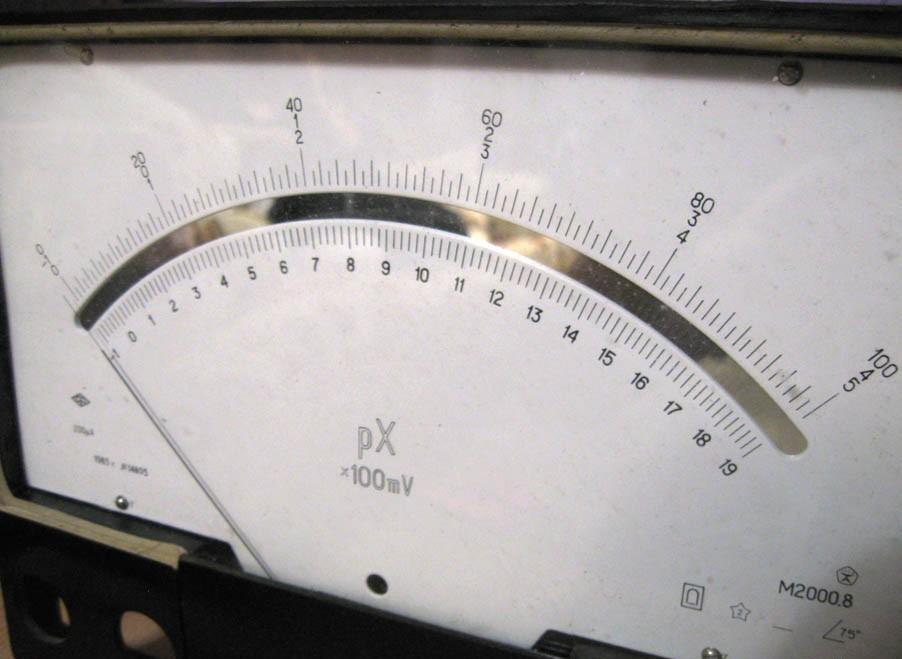

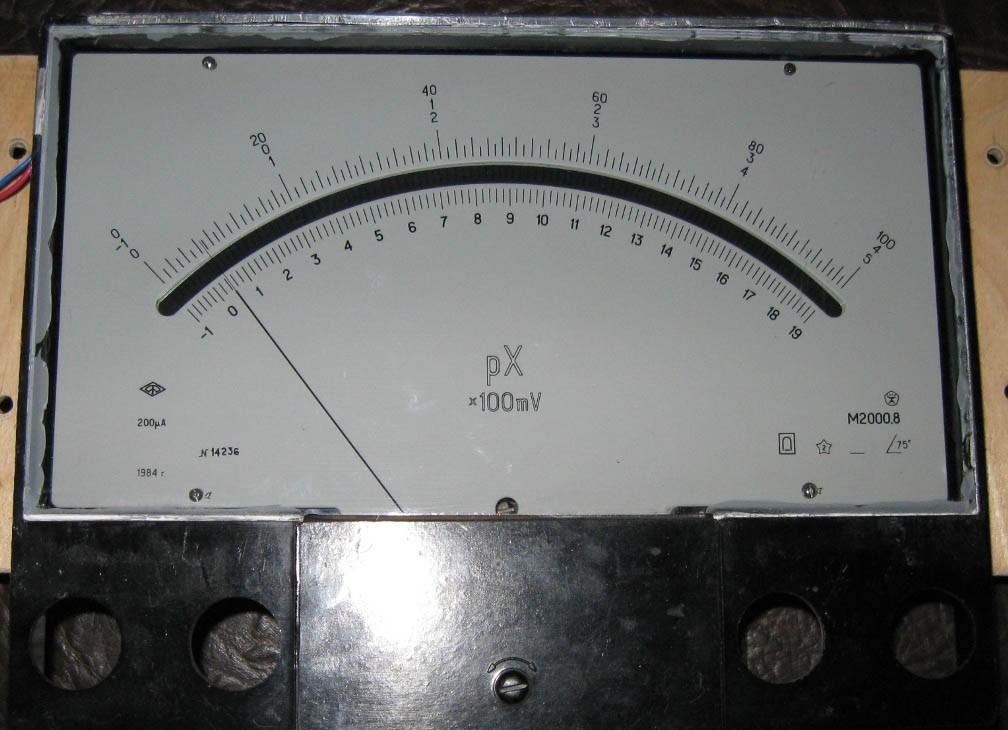

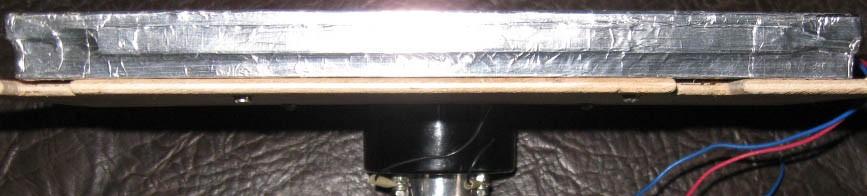

Сначала под индикатор планировалась новая разметка, но качество покрытия родной было очень хорошим – и пока я его оставил. Переднее стекло заменено на затемненное, графитового цвета. Сверху фрезой выбран паз под светодиодную ленту для подсветки. Т.е. подсветка сверху, белая. Приклеена лента алюминиевым скотчем.

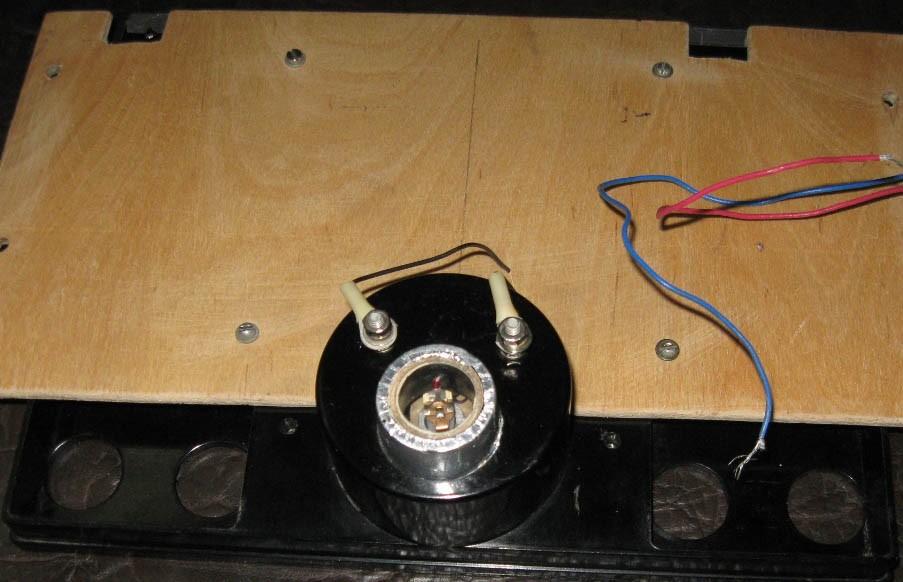

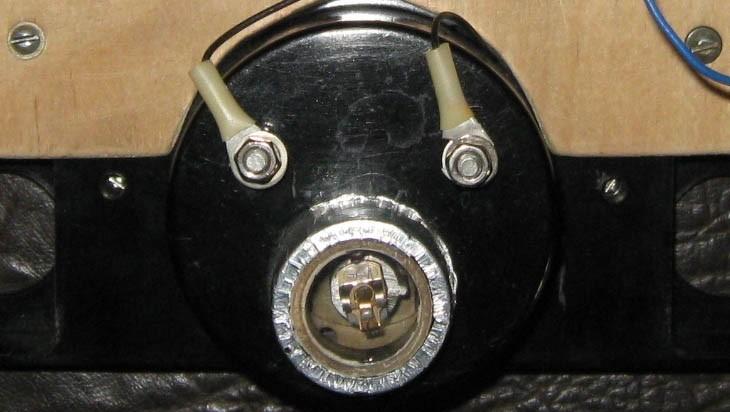

Сам индикатор был полностью разобран и отмыт от грязи. Кстати механизм в данном индикаторе не очень надежный. Здесь плоский проводок запаян между верхним и нижним держателем, и на нем крепится стрелка. А есть пружинный механизм, вот он надежнее. Но, как долго он будет служить я не знаю, так как индикатор лежит и пока все работает конечно.

Автор: LDS, специально для сайта
