Усилитель Амфитон 25У-202С: характеристики, схема и описание

Изготовитель: Львовское ПО имени Ленина, 1990 год выпуска. Этот аппарат является классикой советского Hi-Fi, сочетающей в себе надежность и качественное звучание. Для тех, кто ищет более мощное решение в линейке, рекомендуем ознакомиться с моделью Амфитон 50У-202С, которая предлагает увеличенную выходную мощность.

Назначение и возможности коммутации

Усилитель «Амфитон 25У-202С» второй группы сложности предназначен для высококачественного усиления, оперативного управления и коммутации звуковых сигналов. Он позволяет подключать и переключать источники звука, такие как тюнер, электропроигрыватель и магнитофон. Если вам требуется компактное стерео решение, обратите внимание на АМФИТОН-У-002 стерео Hi-Fi.

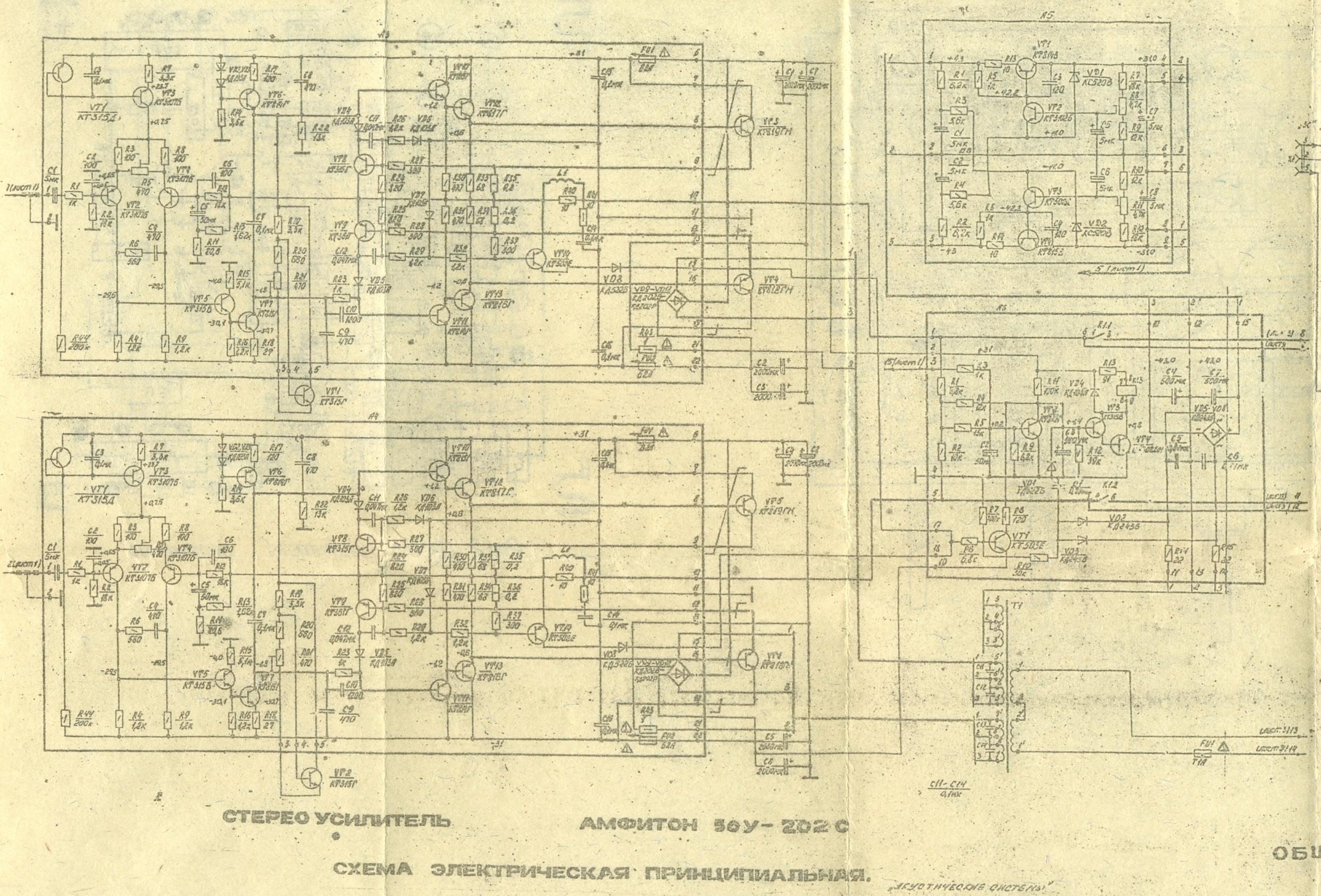

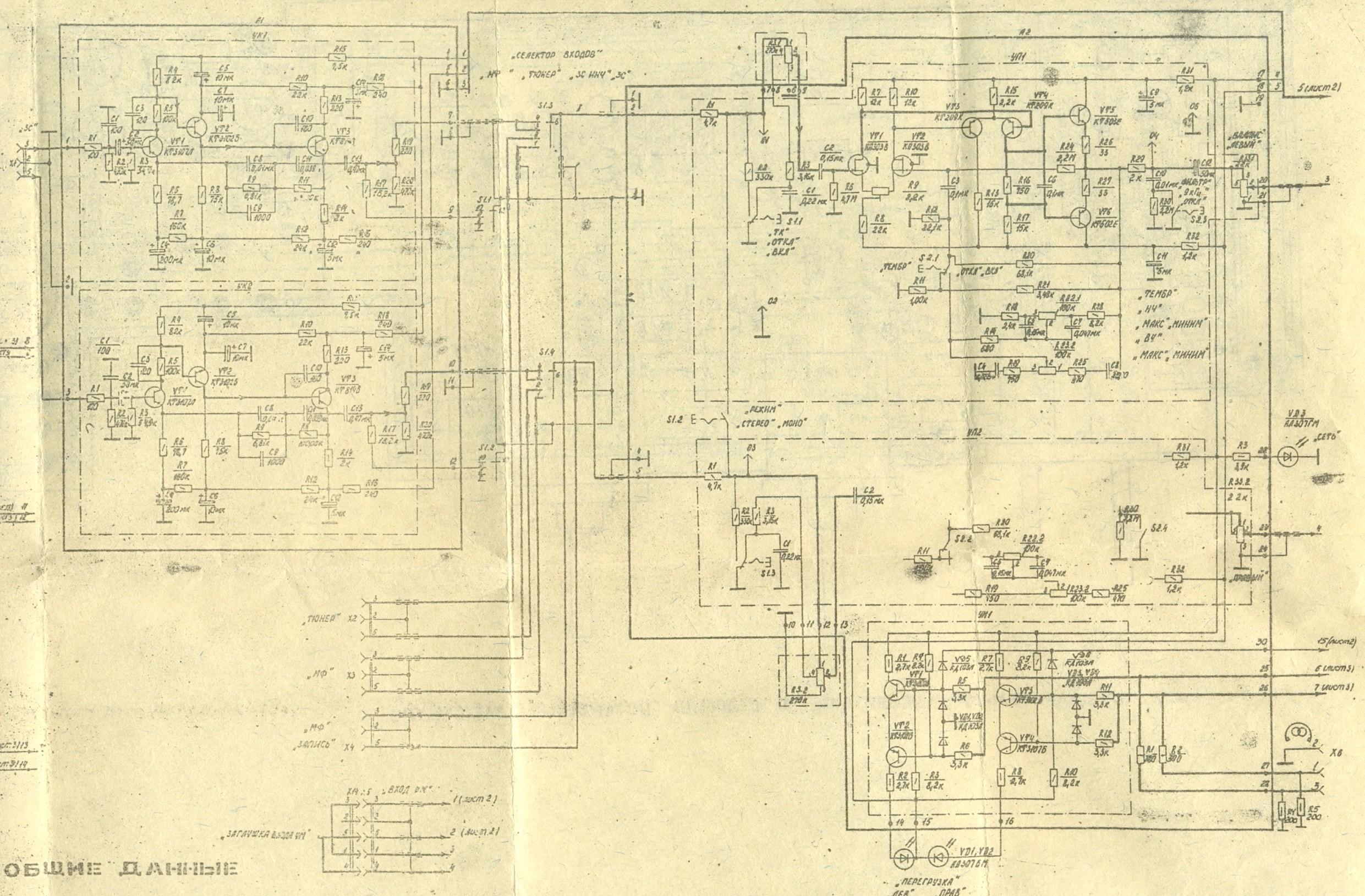

Полное руководство по эксплуатации и принципиальная электрическая схема находятся в архиве на Яндекс.Диске нашего сайта. Документация поможет вам разобраться в регулировках и схеме подключения.

Основные технические характеристики

Ключевые параметры усилителя:

Конструкция и внутреннее устройство

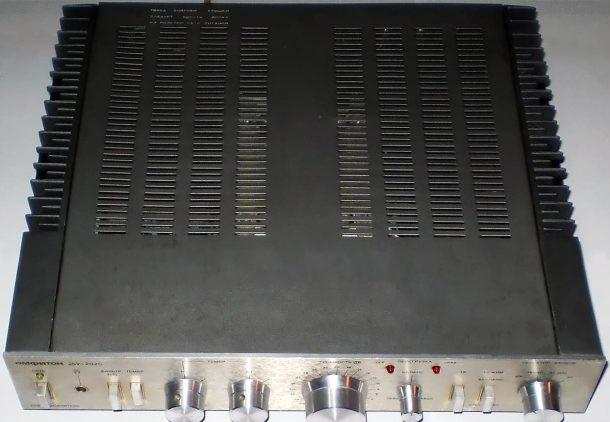

Описание конструкции: Рама усилителя выполнена из штампованной стали и полностью разборная, что упрощает ремонт и обслуживание. Боковые панели алюминиевые, они одновременно служат радиаторами охлаждения и внешними стенками корпуса. Лицевая панель также изготовлена из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия, обеспечивая приятное тактильное ощущение. Дно усилителя металлическое, выпуклое с перфорированными отверстиями для вентиляции.

Внутри корпуса видно четкое разделение отдельных блоков по отсекам, которые разделяют металлические стенки. Это позволяет минимизировать наводки. Выделяются блоки предварительных усилителей, оконечных усилителей, узла защиты и стабилизатора питания. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Силовой трансформатор заключен в металлический кожух для экранирования электромагнитного поля.

Выходные транзисторы внешне закрыты пластмассовыми накладками для изоляции. На задней панели, между выходами пар АС, находится тумблер, переключающий сигнал от усилителя на соответствующие пары акустических систем. Также присутствует дополнительная сетевая розетка и винтовой зажим для подключения земли, что важно для снижения шумов.

Рекомендации по эксплуатации

Важно помнить: усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Подключение не тех источников может привести к повреждению входных цепей.

Для безопасной работы необходимо соблюдать требования к акустическим системам. Рекомендуемая предельная кратковременная мощность АС, подключаемых к усилителю, с номинальным сопротивлением 4 Ом — не менее 100 Вт, предельная долговременная – не менее 25 Вт. Для АС с сопротивлением 8 Ом: предельная кратковременная мощность не менее 75 Вт, предельная долговременная – не менее 20 Вт.

Эксплуатационные удобства

В усилителе предусмотрены следующие функции:

1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
3. возможность записи на магнитофон выбранной программы, а так же перезапись;
4. программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
5. возможность подключения внешнего предварительного усилителя;
6. переключение режимов работы (МОНО, СТЕРЕО);
7. регулировка баланса каналов;
8. тонкомпенсированная регулировка громкости.
