Усилитель Амфитон 50У-202С: технические характеристики и описание

Усилитель мощности «Амфитон 50У-202С» представляет собой надежный классический аппарат, предназначенный для высококачественного усиления, оперативного управления и коммутации звуковых сигналов от различных источников: тюнера, электропроигрывателя или магнитофона. Это устройство второй группы сложности, выпускавшееся Львовским ПО имени Ленина, стало одним из символов советской аудио-эры. Для тех, кто ищет альтернативу, также стоит рассмотреть Лорта 50У-202С, имеющую схожие параметры.

Производитель и назначение

Изготовитель: Львовское ПО имени Ленина.

Назначение: Усилитель «Амфитон 50У-202С» предназначен для интеграции в составные аудиосистемы. Он обеспечивает качественное усиление сигнала и позволяет переключаться между несколькими источниками звука. Устройство отличается высокой надежностью и простым, но эффективным конструктивным исполнением.

Руководство по эксплуатации и принципиальная электрическая схема устройства находятся в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики

Конструкция и описание

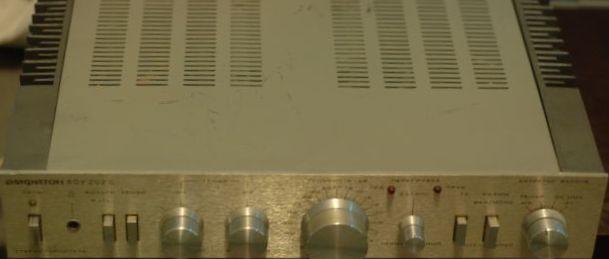

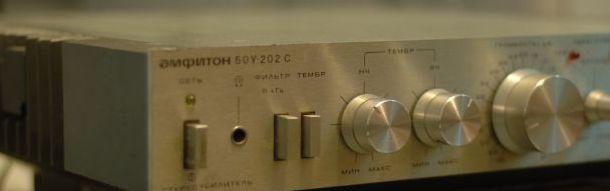

Рама усилителя выполнена из штампованной стали и имеет полностью разборную конструкцию. Боковые панели изготовлены из алюминия, они одновременно служат радиаторами для отвода тепла и внешними стенками корпуса. Лицевая панель также сделана из алюминия, что придает устройству презентабельный вид. Ручки регуляторов и кнопки выполнены из литого алюминия, обеспечивая приятное тактильное ощущение и долговечность.

Дно усилителя металлическое, выпуклой формы с перфорированными отверстиями для вентиляции. Внутри корпуса наблюдается четкое разделение на отсеки, разделенные металлическими стенками. Здесь размещены предварительные усилители, оконечные усилители, узел защиты и стабилизатор напряжения. Дополнительно между центральной частью и оконечными усилителями проложены две дорожки под провода. Трансформатор заключен в специальный металлический кожух для экранирования.

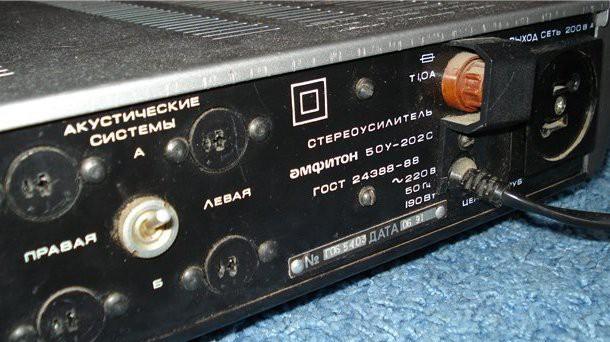

Выходные транзисторы внешне закрыты пластмассовыми накладками. На задней панели, между выходами пар АС, расположен тумблер для переключения сигнала от усилителя на соответствующие пары акустических систем. Также здесь находится дополнительная сетевая розетка и винтовой зажим для подключения земли. Для расширения аудиосистемы можно подключить внешний предварительный усилитель. Если вас интересует более компактная версия, обратите внимание на Амфитон 25У-202С.

Важно помнить: усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю с номинальным сопротивлением 4 Ом, должна быть не менее 100 Вт, предельная долговременная – не менее 25 Вт. Для АС с сопротивлением 8 Ом кратковременная мощность должна быть не менее 75 Вт, а долговременная – не менее 20 Вт.

В усилителе предусмотрены следующие эксплуатационные удобства:

1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
3. возможность записи на магнитофон выбранной программы, а также перезапись программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
4. возможность подключения внешнего предварительного усилителя;
5. переключение режимов работы (МОНО, СТЕРЕО);
6. регулировка баланса каналов;
7. тонкомпенсированная регулировка громкости.

Соединение блоков:

Корректирующий и предварительный усилитель:

Оконечный усилитель:

Стабилизатор напряжения и защита:
