Что такое Alpine PXA-H900?

Alpine PXA-H900 — это внешний цифровой звуковой процессор, который Alpine выпускала под именем Multimedia Manager. В отличие от головного устройства, процессор не читает диски и не содержит усилителей: сигнал приходит от совместимой магнитолы, обрабатывается и уходит на внешние усилители. На титульном листе руководства владельца указано обозначение «PXA-H900 Multimedia Manager», а в США та же модель поставлялась как PXA-H900AO. Считайте процессор сердцем поканальной системы, а не источником сигнала.

Линейка Alpine PXA-H900 относится к флагманскому уровню конца 1990-х — начала 2000-х, а владельцы называют её «PXA 900 F1». Модель старше и заметно реже младших PXA-H600 и PXA-H700, поэтому исправный комплект ценится как коллекционный. На итальянском форуме Professionisti del Suono в декабре 2012 года покупатель прямо рассматривал «pxa 900 f1» как альтернативу более новым процессорам. Планируя систему, учитывайте, что этот процессор — про вложение в звук, а не про удобство.

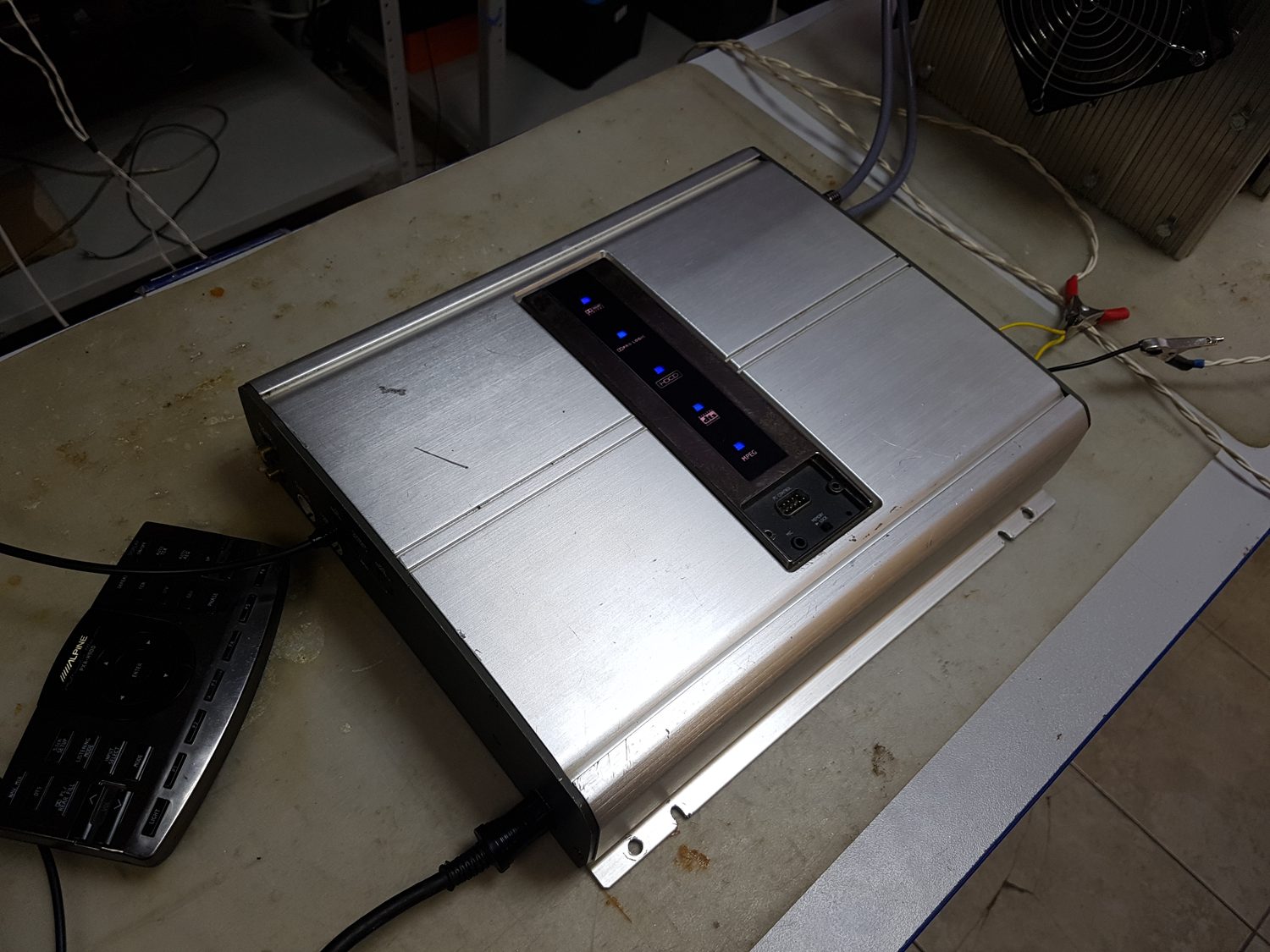

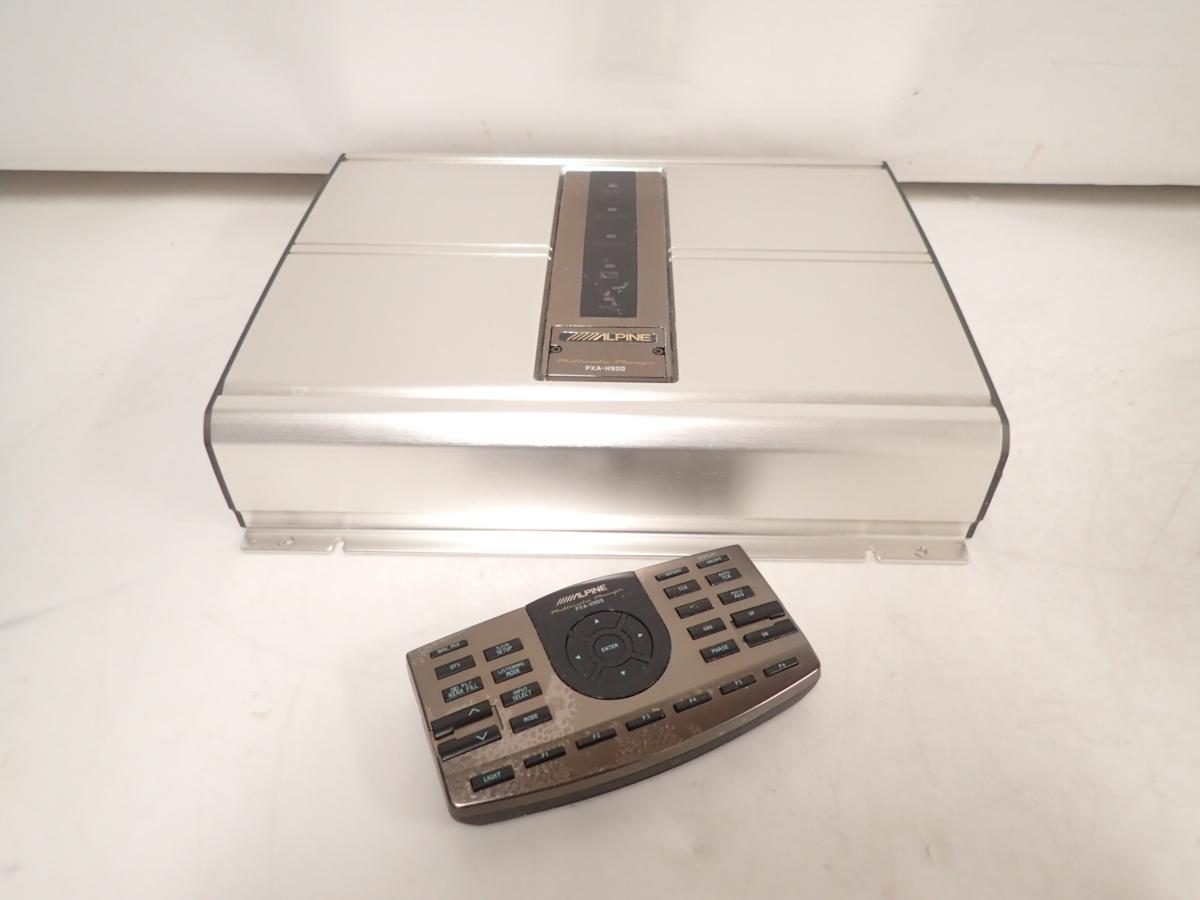

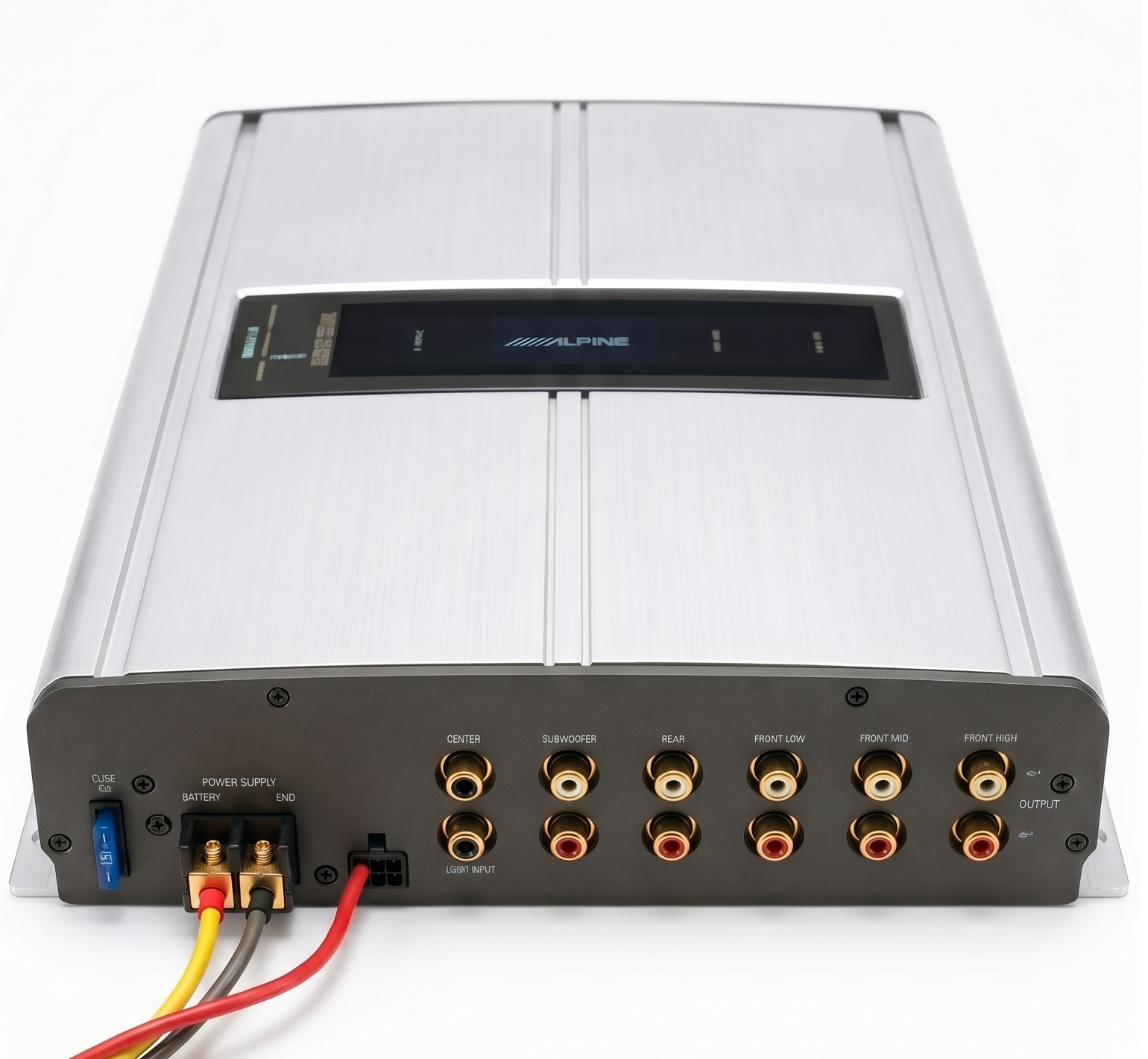

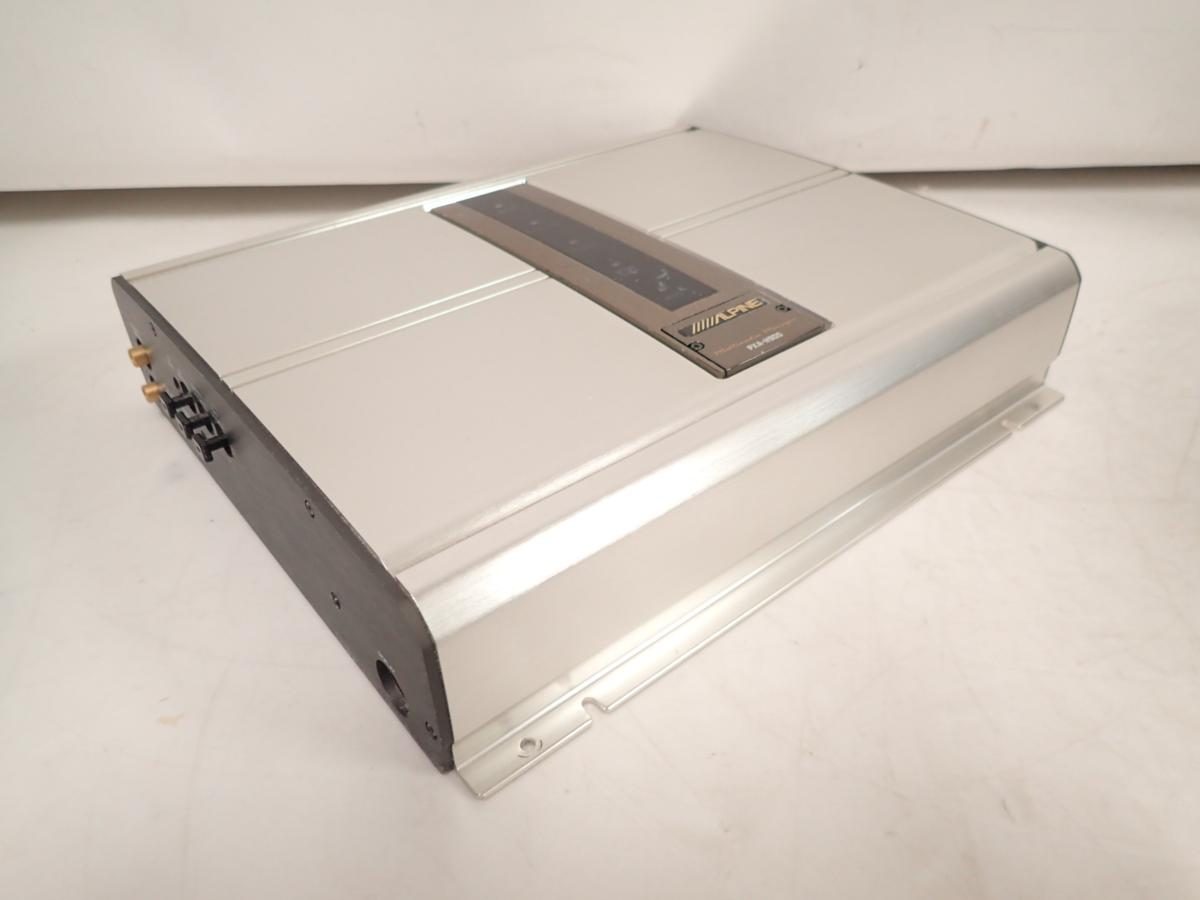

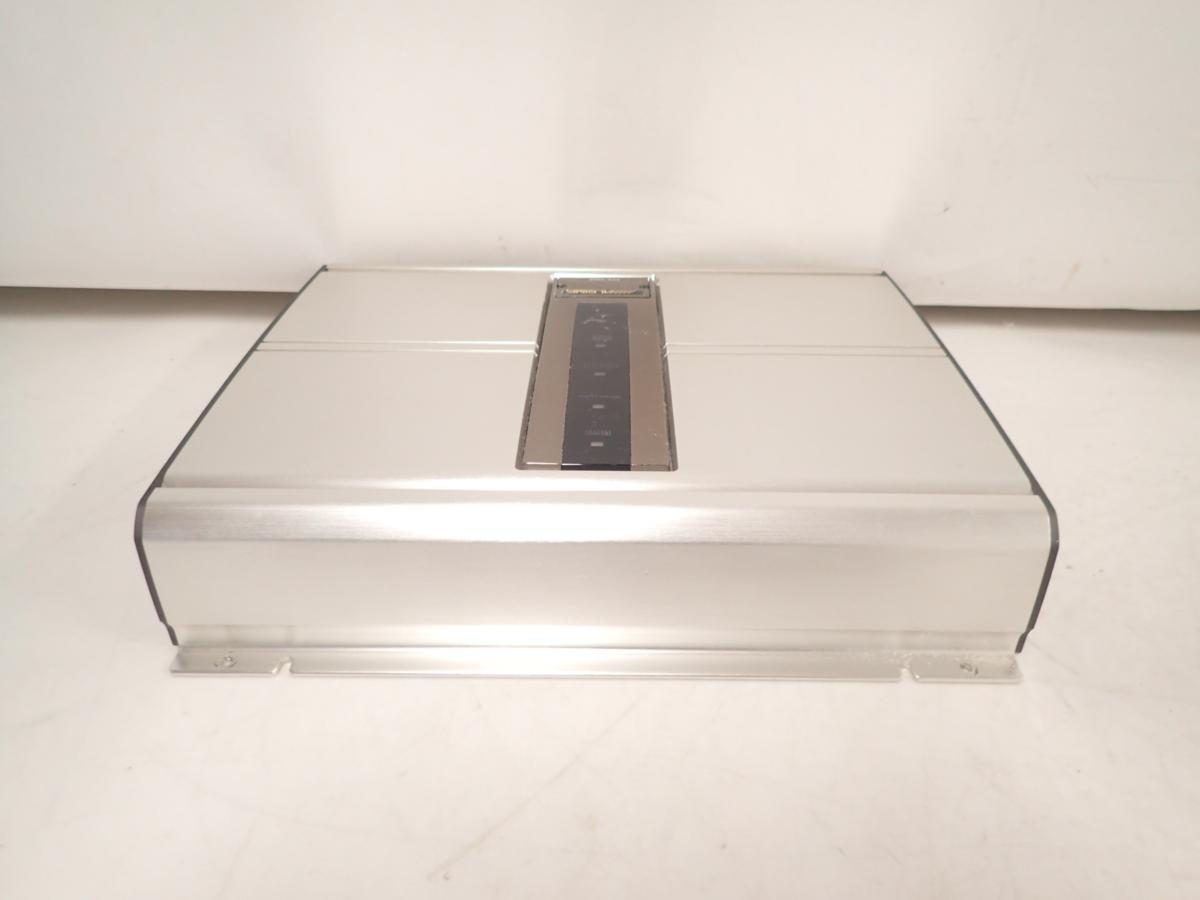

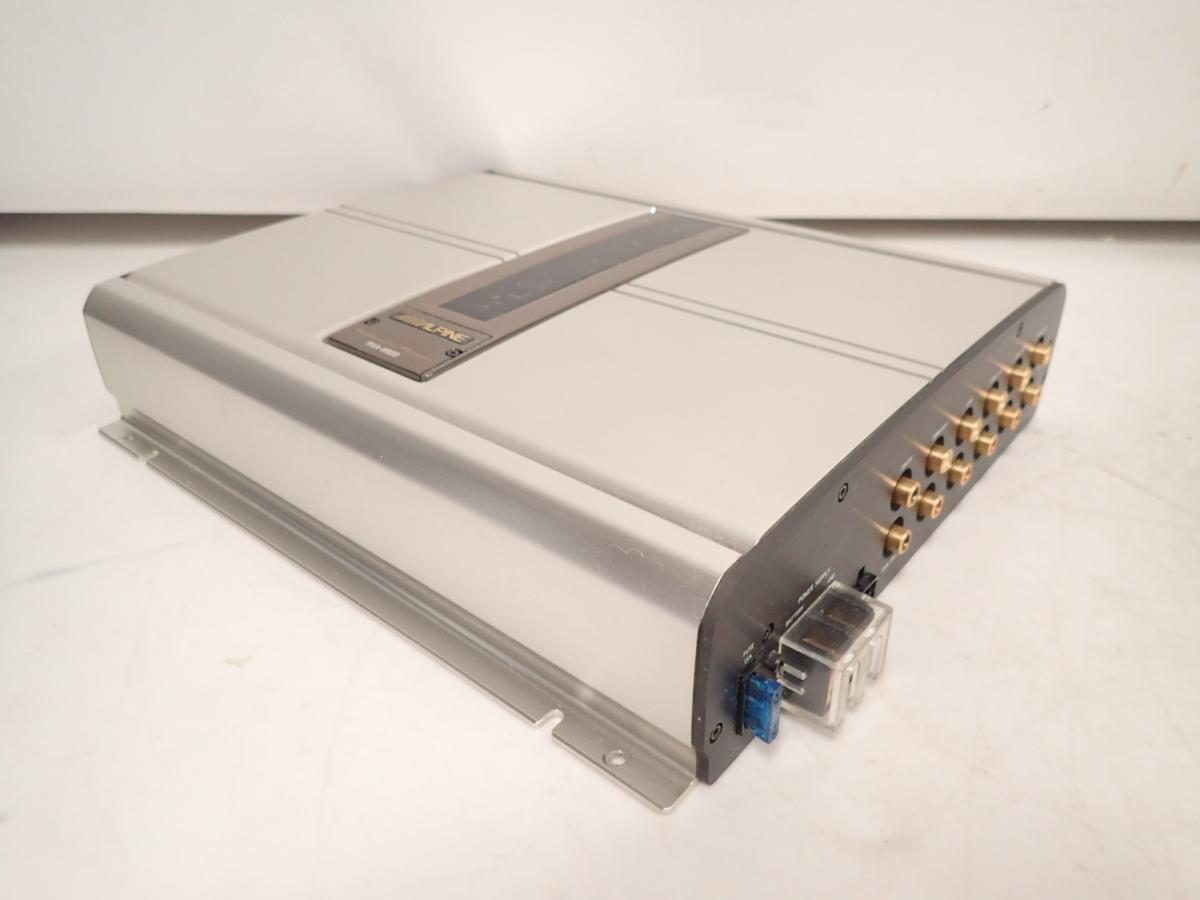

Внешний вид Alpine PXA-H900

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Ключевые характеристики Alpine PXA-H900

Характеристики Alpine PXA-H900 собраны из руководства владельца Alpine и уточнены по нашей разборке. Процессор формирует поканальную обработку для фронта, тыла, центра и сабвуфера — индикация каналов в руководстве обозначена как L, R, C, Ls и Rs. Ниже — сведённые в таблицу параметры, которые важнее всего при подборе и настройке.

Таблица показывает главное: Alpine PXA-H900 — это не «улучшайзер», а полноценный поканальный процессор. Он работает как цифровой делитель и корректор перед усилителями, поэтому итоговый звук зависит и от качества усилителей, и от точности настройки. Без поканального усиления и корректных срезов потенциал устройства раскрывается лишь частично.

Как работает обработка звука в PXA-H900?

Автоматическая калибровка Alpine PXA-H900 выполняется по измерительному микрофону прямо в салоне. Процессор последовательно запускает Adaptive Equalizer, который корректирует частотную характеристику, фазу и время прихода сигнала, а затем Precision Automated Time Correction для точной временной синхронизации каналов. По руководству владельца калибровка требует тихой машины и закреплённого микрофона, а по завершении на дисплее пять секунд горит надпись «ADJUSTMENTS ARE COMPLETED». Запускайте автокалибровку до ручной правки — она даёт базовую точку отсчёта.

Эквалайзер Alpine PXA-H900 работает в 31 полосе для каналов фронта, тыла и центра и в 10 полосах для сабвуфера. Диапазон регулировки — от 20 Гц до 20 кГц с шагом 1/3 октавы, а глубина коррекции достигает ±9 дБ. Такая сетка вытягивает резонансы салона и сшивает соседние полосы без перегрузки усилителей. Начинайте с широких изменений и лишь затем переходите к узким полосам.

Активный кроссовер Alpine PXA-H900 делит сигнал на полосы до усилителей, а не после них. Фильтры ВЧ и НЧ настраиваются поканально, причём фильтр ВЧ не может быть равен или выше НЧ для одного канала — так исключается провал или наложение полос. Дополнительно доступны переключение фазы и выбор стерео или моно для сабвуфера, что помогает сшить низкочастотное звено с фронтом. Проверяйте срезы после каждой смены динамиков.

Процессор декодирует многоканальный звук и создаёт объёмную сцену. Alpine PXA-H900 поддерживает Dolby Digital, DTS и Dolby Pro Logic, причём Pro Logic обрабатывает даже двухканальные записи. Для центра и тыла предусмотрены задержки: при выключенном Pro Logic доступны значения 0, 5, 10 и 15 мс, а тестовые сигналы помогают выровнять уровень каждого динамика. Настраивайте задержки после выбора срезов и уровней.

Встроенный анализатор спектра Alpine PXA-H900 показывает реальный отклик системы в конкретном салоне. Инженер видит, где акустика даёт горб или провал, и правит эквалайзер по факту, а не на слух. Это особенно полезно в автомобилях со сложной геометрией салона. Снимайте анализ до и после калибровки, чтобы оценить результат объективно.

Плата модуля DSP

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Аналоговый тракт и цифро-аналоговое преобразование

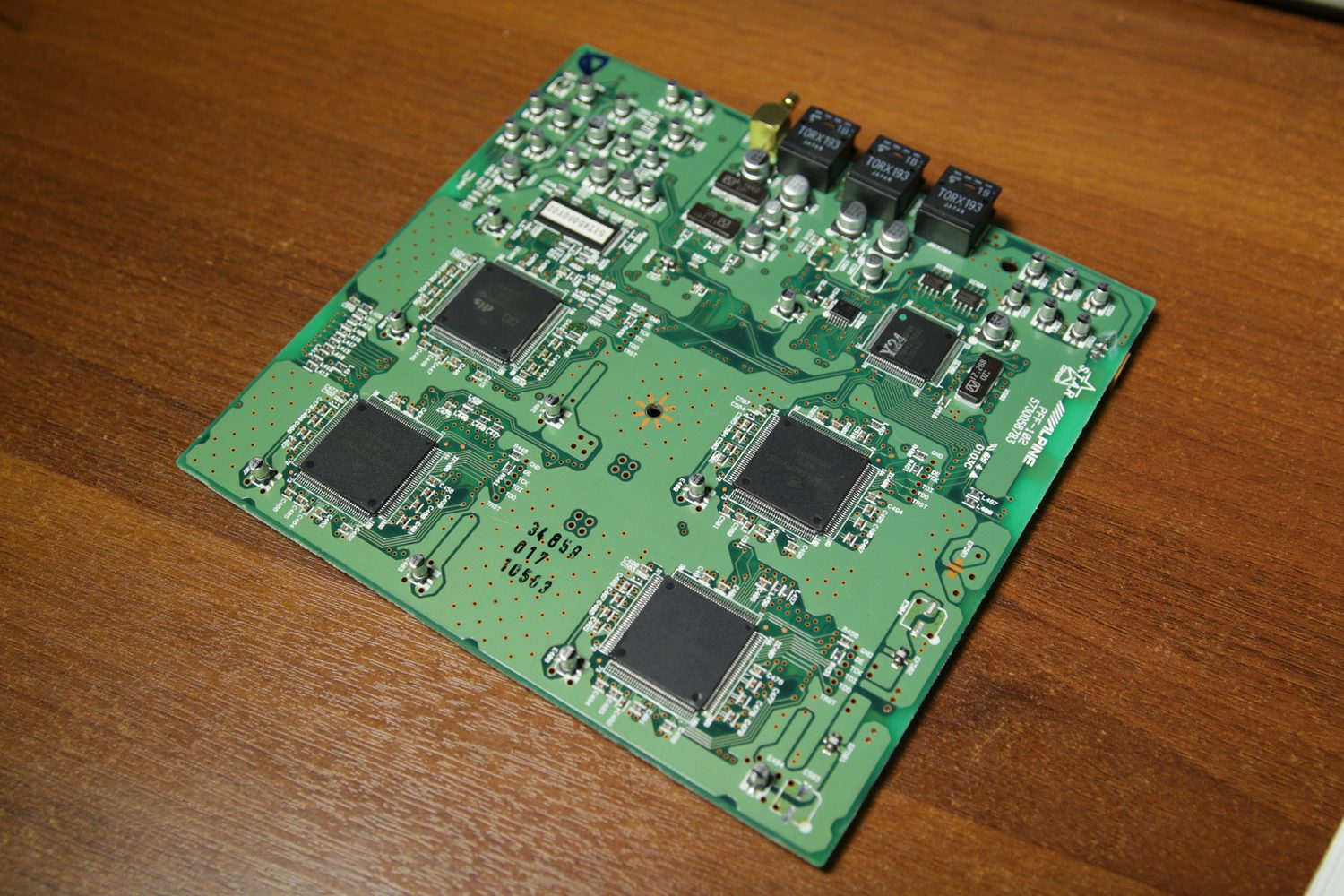

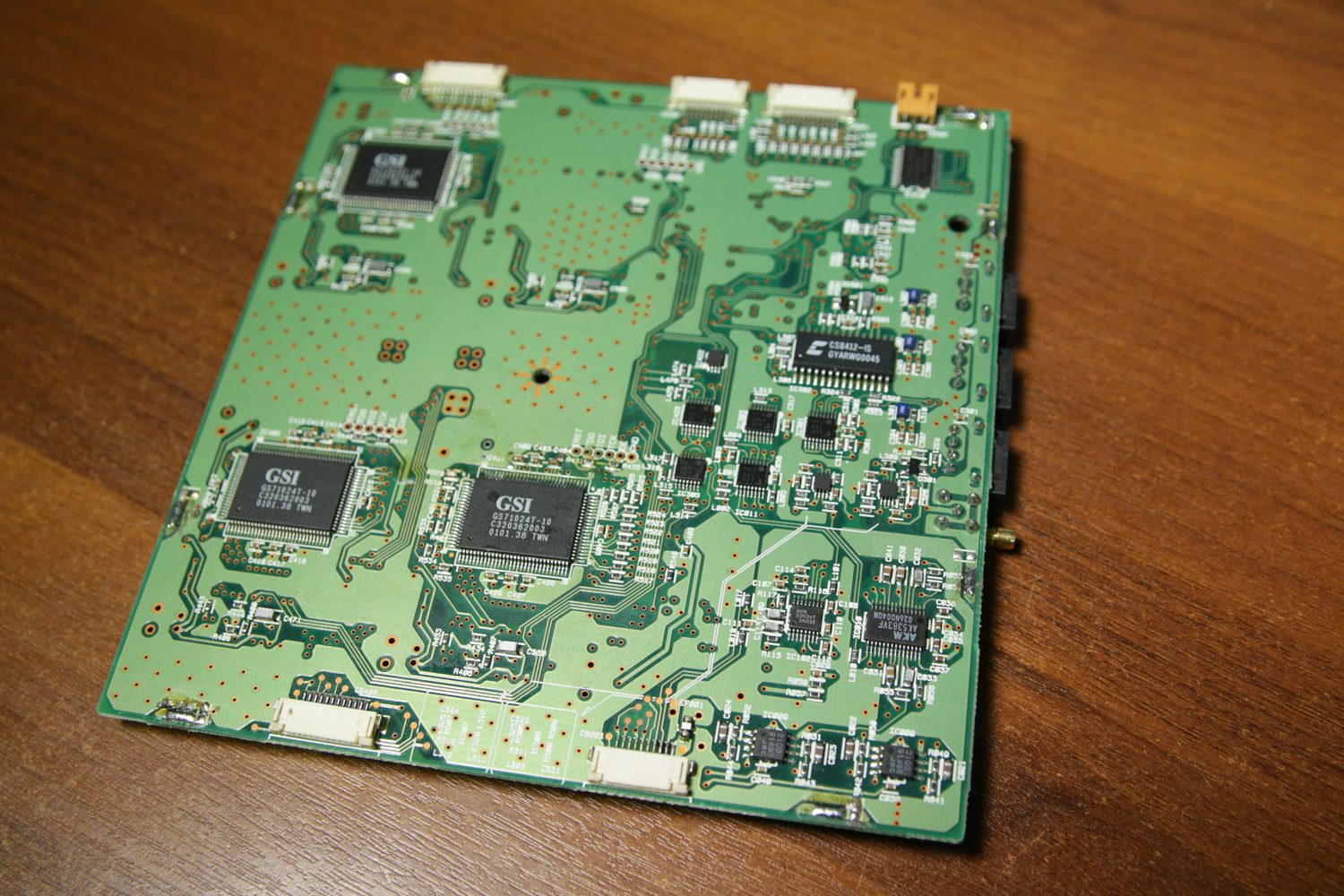

Цифро-аналоговое преобразование в Alpine PXA-H900 построено на восьмиканальном ЦАП. На плате DSP, которую мы разобрали, отчётливо видна маркировка Cirrus Logic CS4382 — это 24-битный восьмиканальный преобразователь, рассчитанный на поканальный вывод. Рядом установлены микросхемы памяти GSI серии 0S1024AT, обслуживающие задержки временной коррекции. Именно этот узел превращает обработанный цифровой поток в аналог для усилителей.

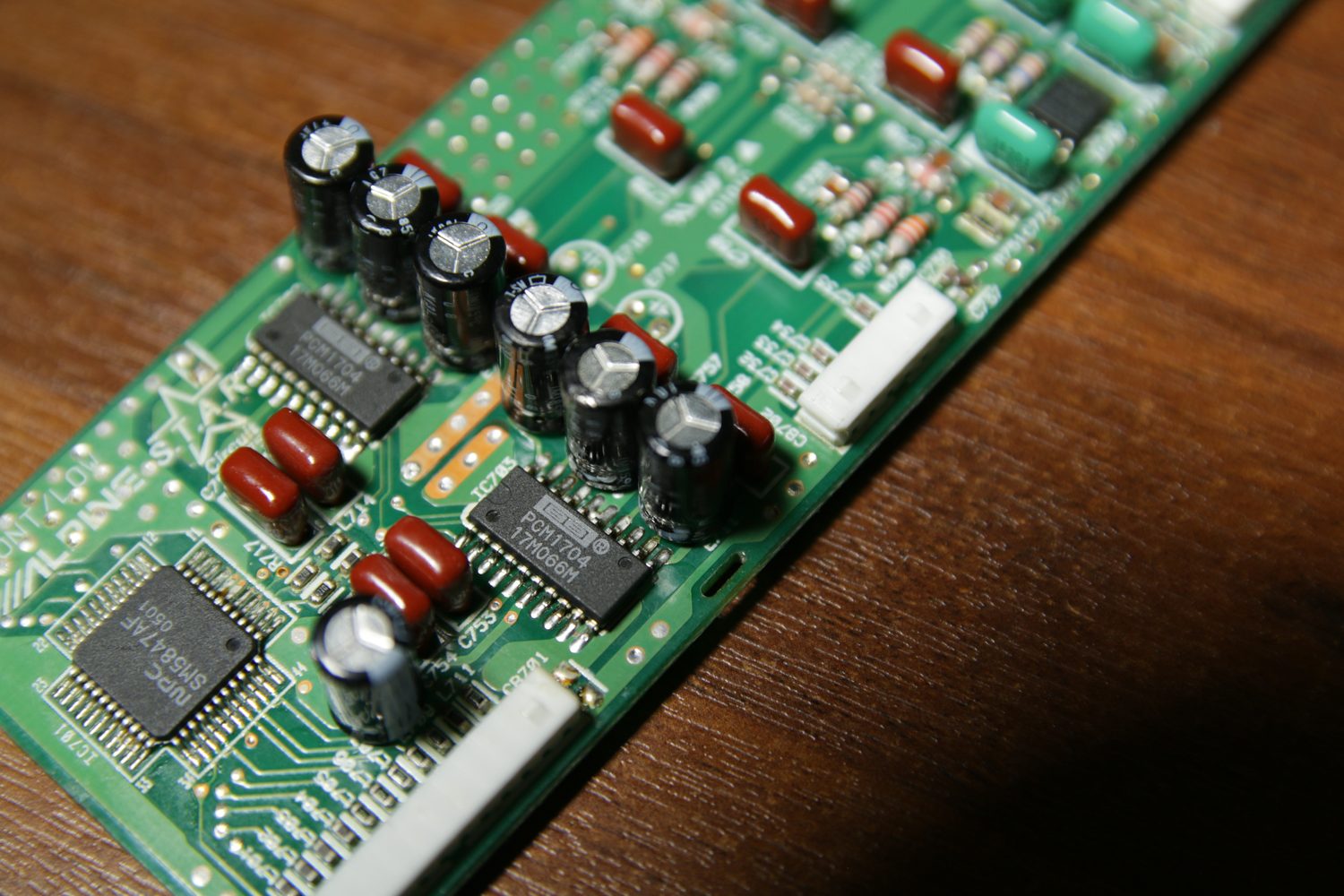

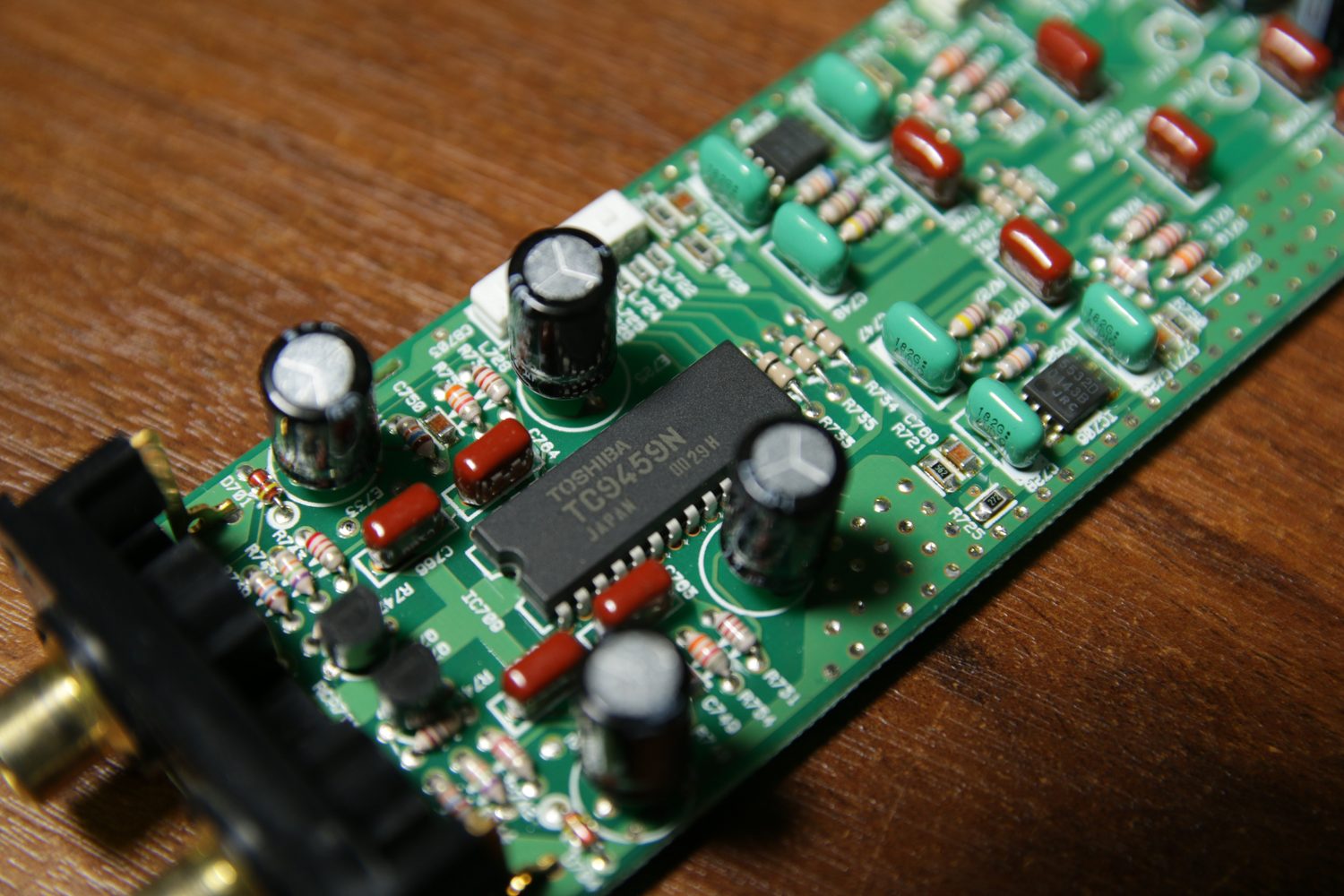

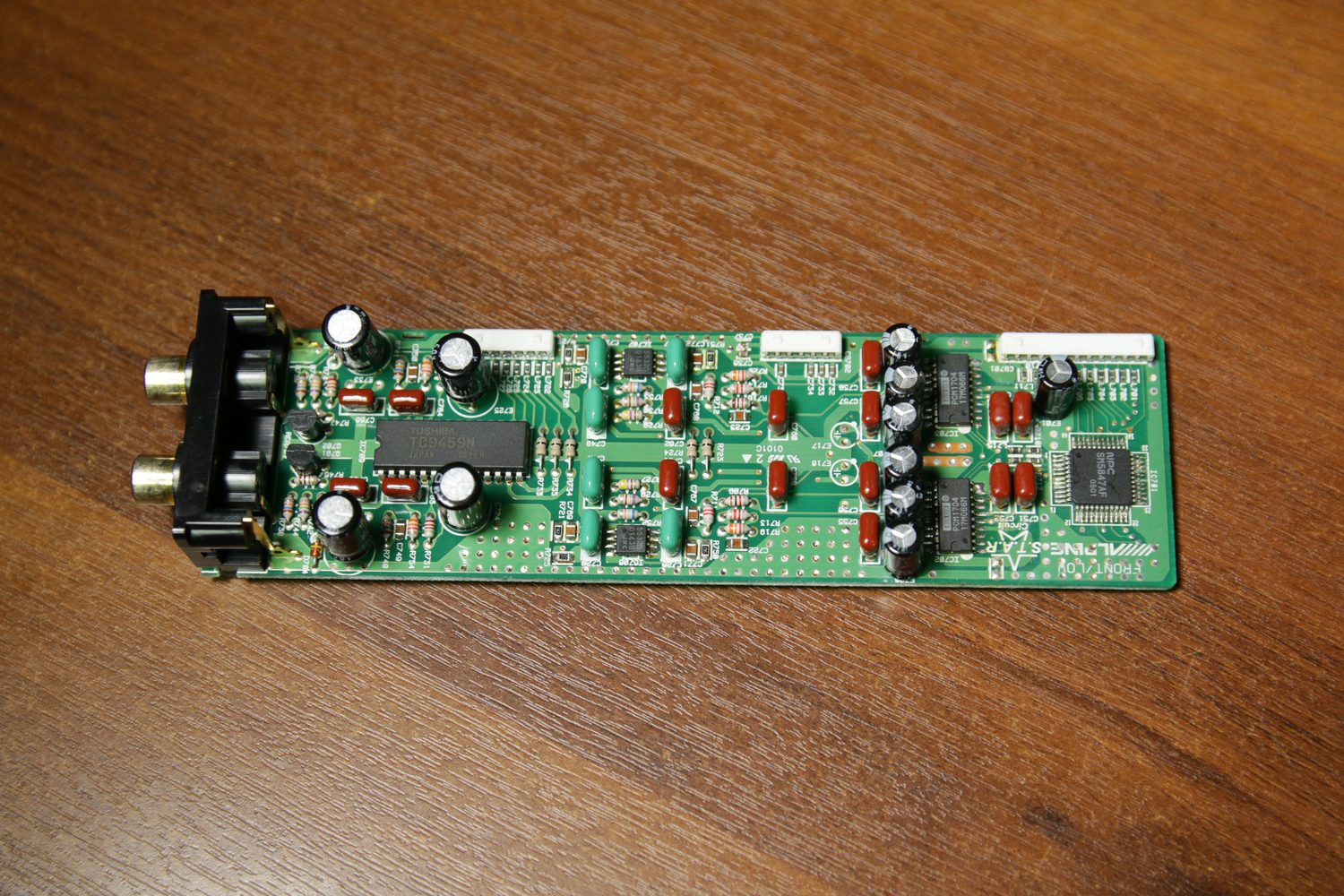

Аналоговый модуль Alpine PXA-H900 собран на компонентах высокого класса. На плате видны операционные усилители, плёночные конденсаторы WIMA, электролиты Nichicon и микросхема цифрового фильтра NPC SM5847AF. Позолоченные RCA-разъёмы рассчитаны на многократное подключение и меньше окисляются со временем. Качество этого тракта напрямую влияет на прозрачность и шумовую полку системы.

Для владельца практический вывод прост: Alpine PXA-H900 не стоит оценивать по одному ЦАП. Аналоговый тракт определяет, насколько чисто процессор отдаёт сигнал на усилители, поэтому при апгрейде имеет смысл сначала проверить кабели и разъёмы, а уже потом менять внешние компоненты. Начинайте диагностику с самых дешёвых звеньев.

Плата аналогового модуля

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Материнская плата, экранирование и питание

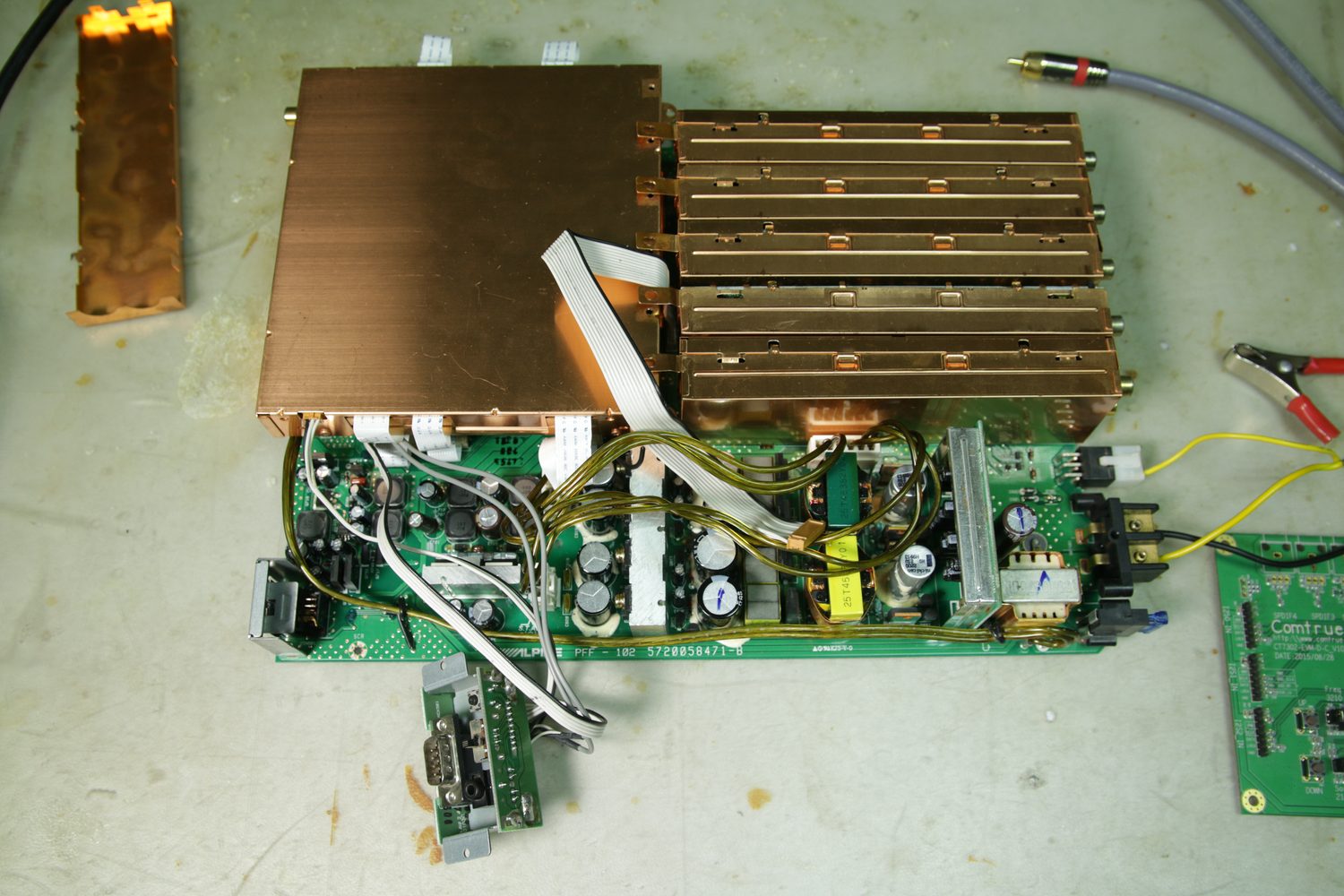

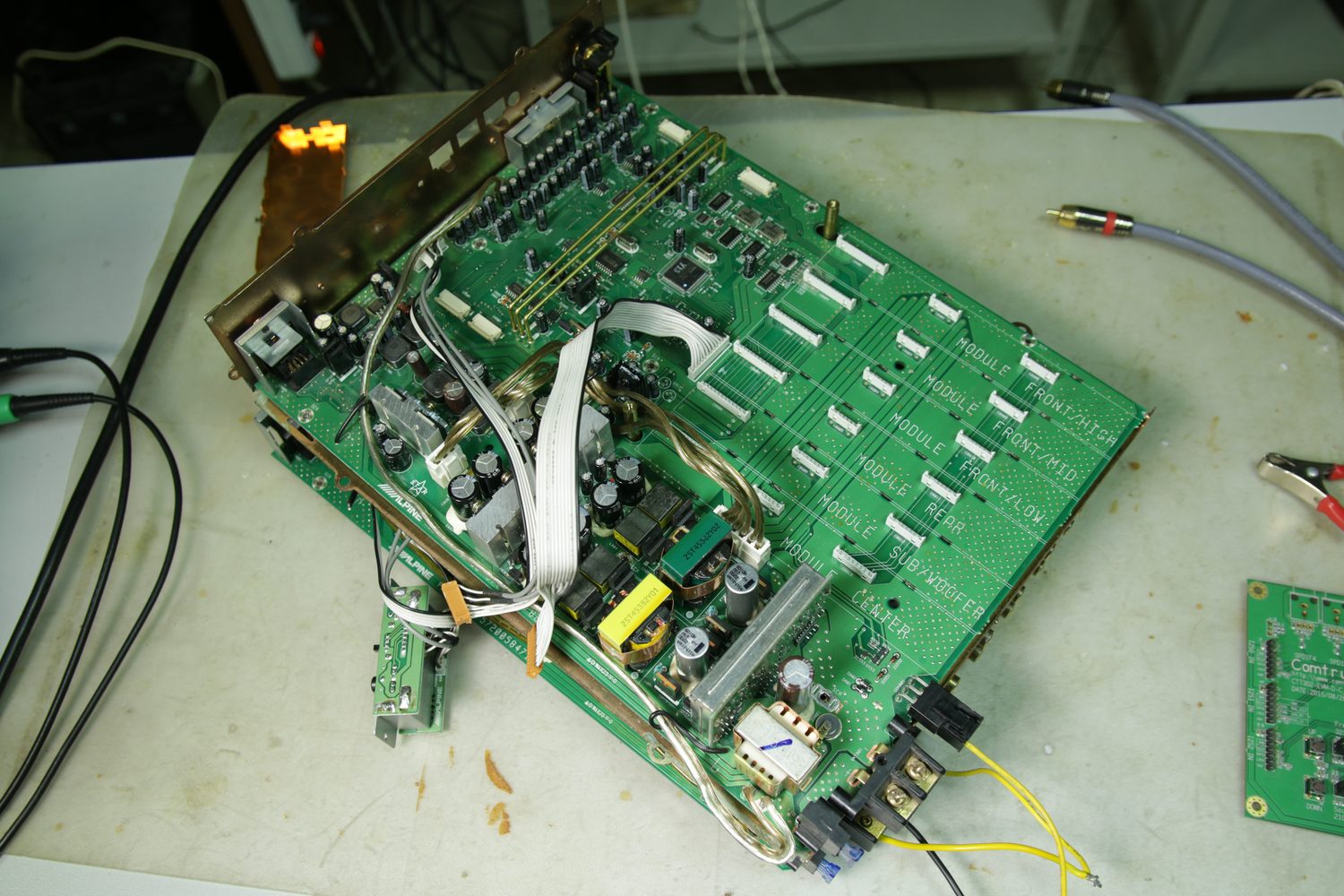

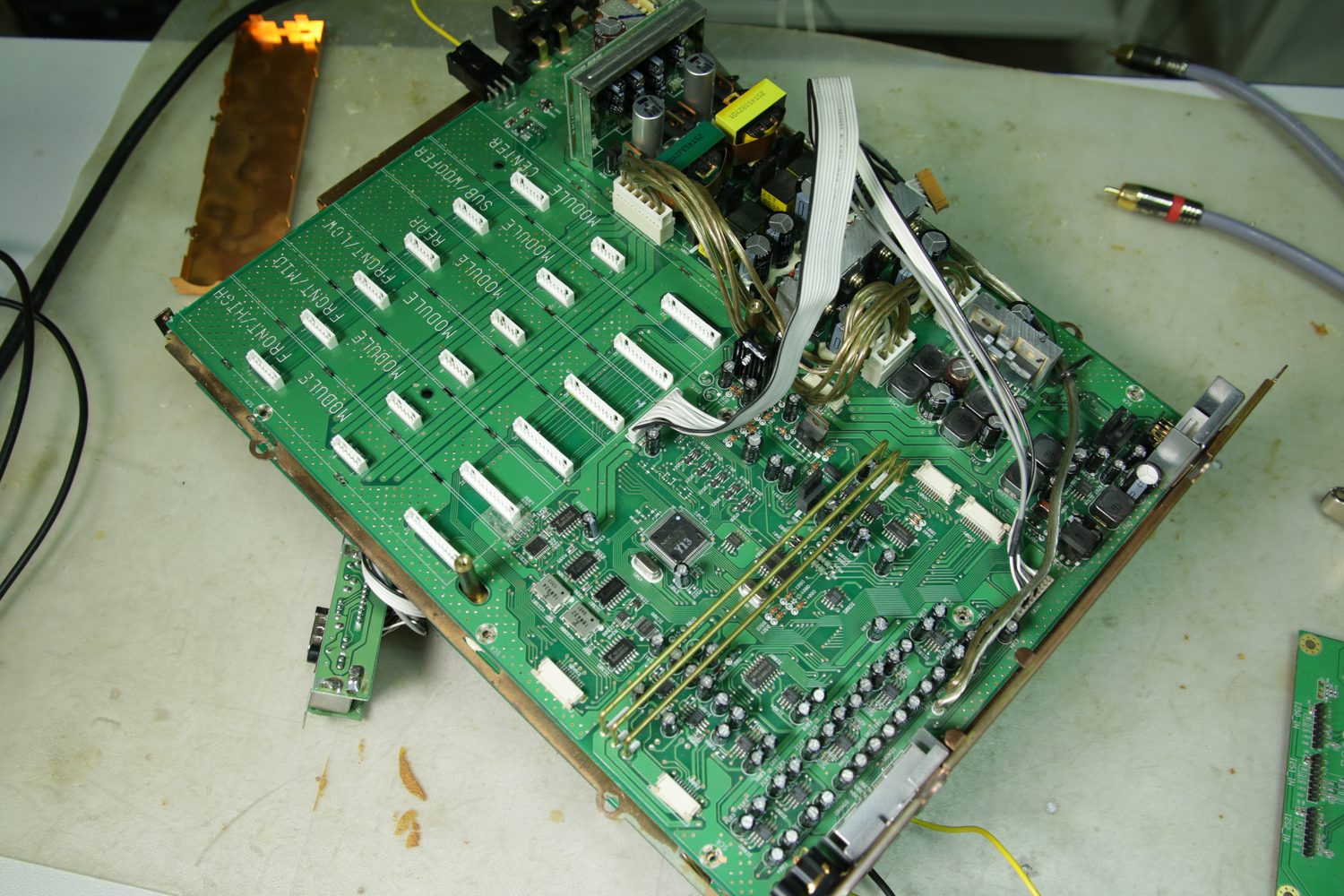

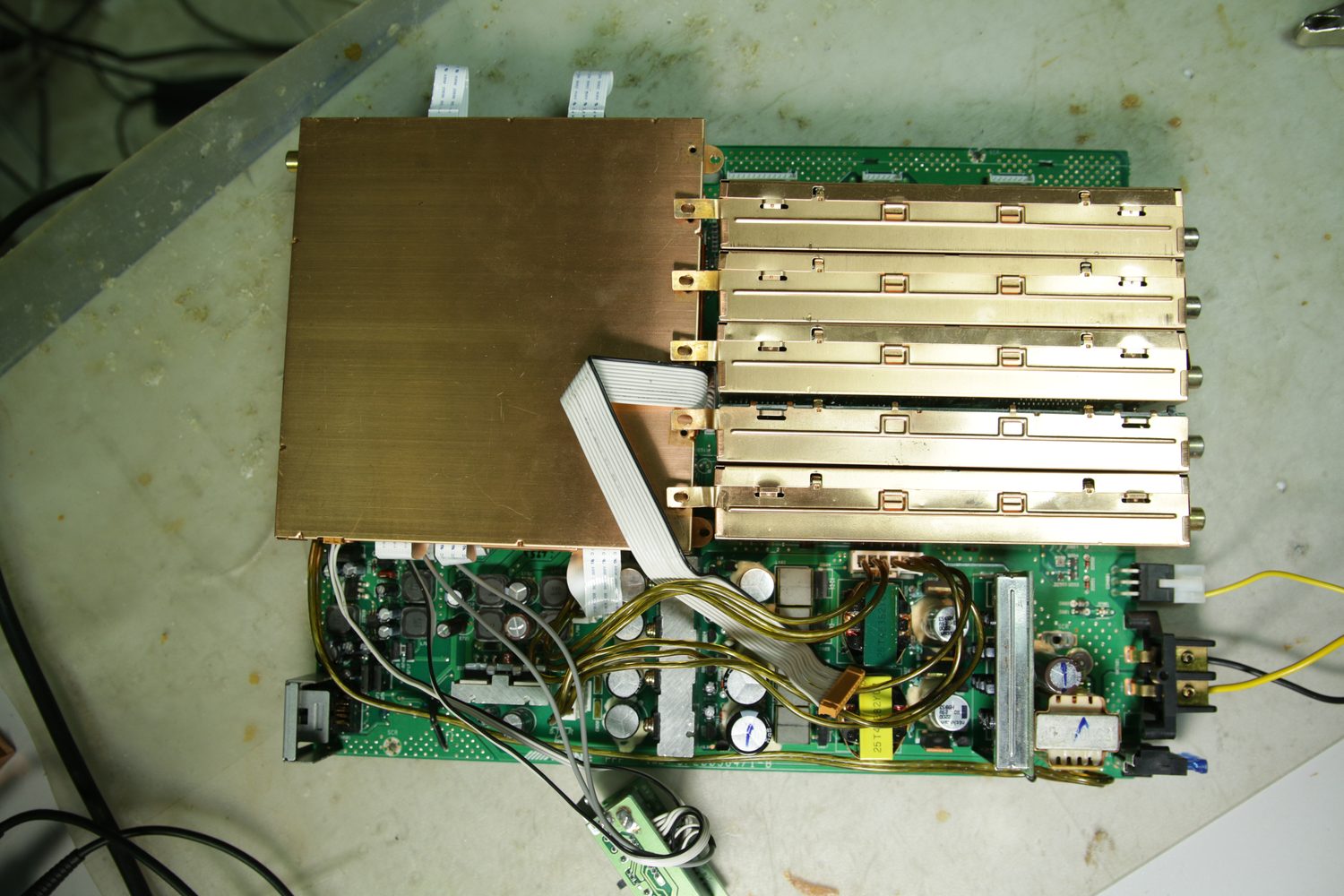

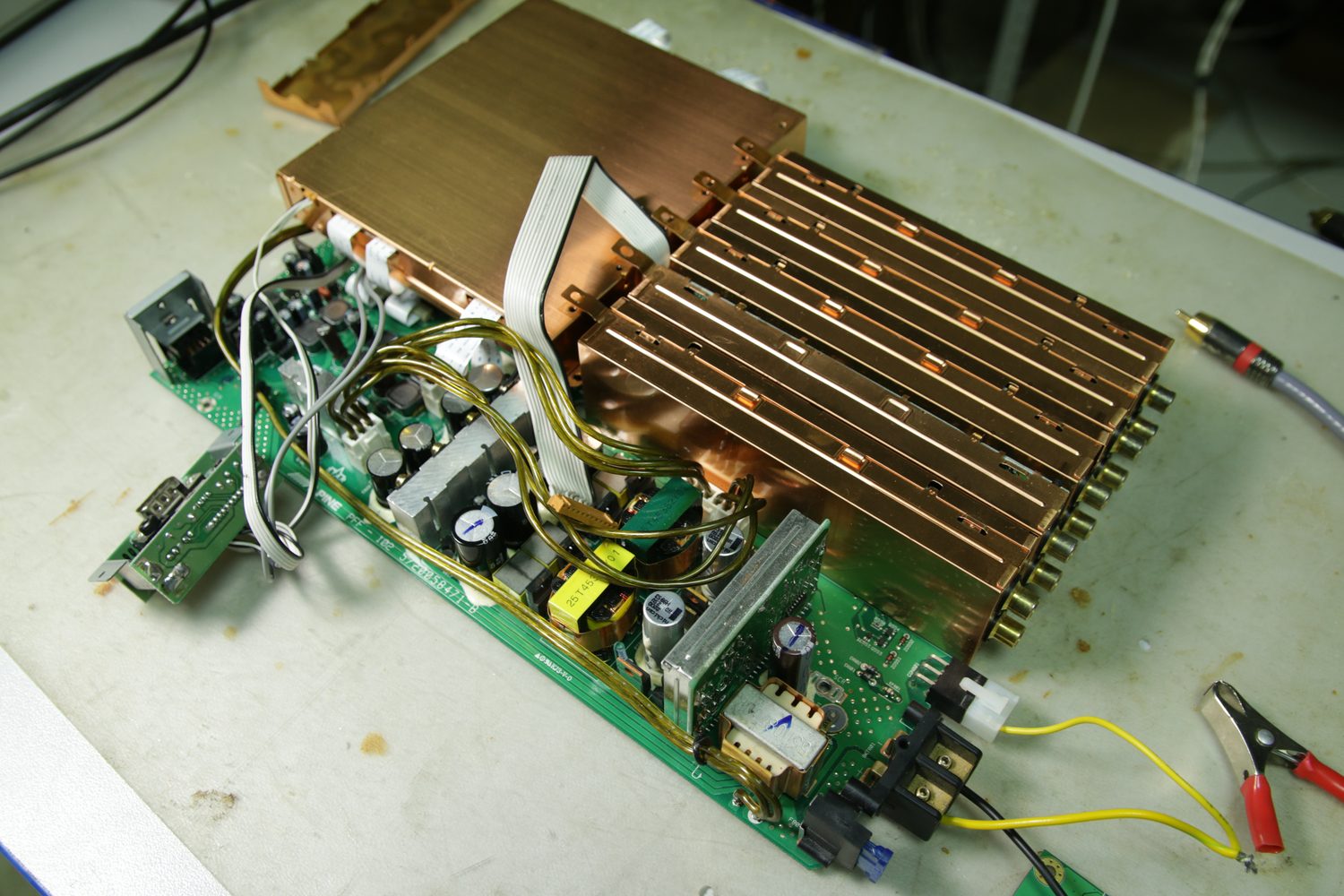

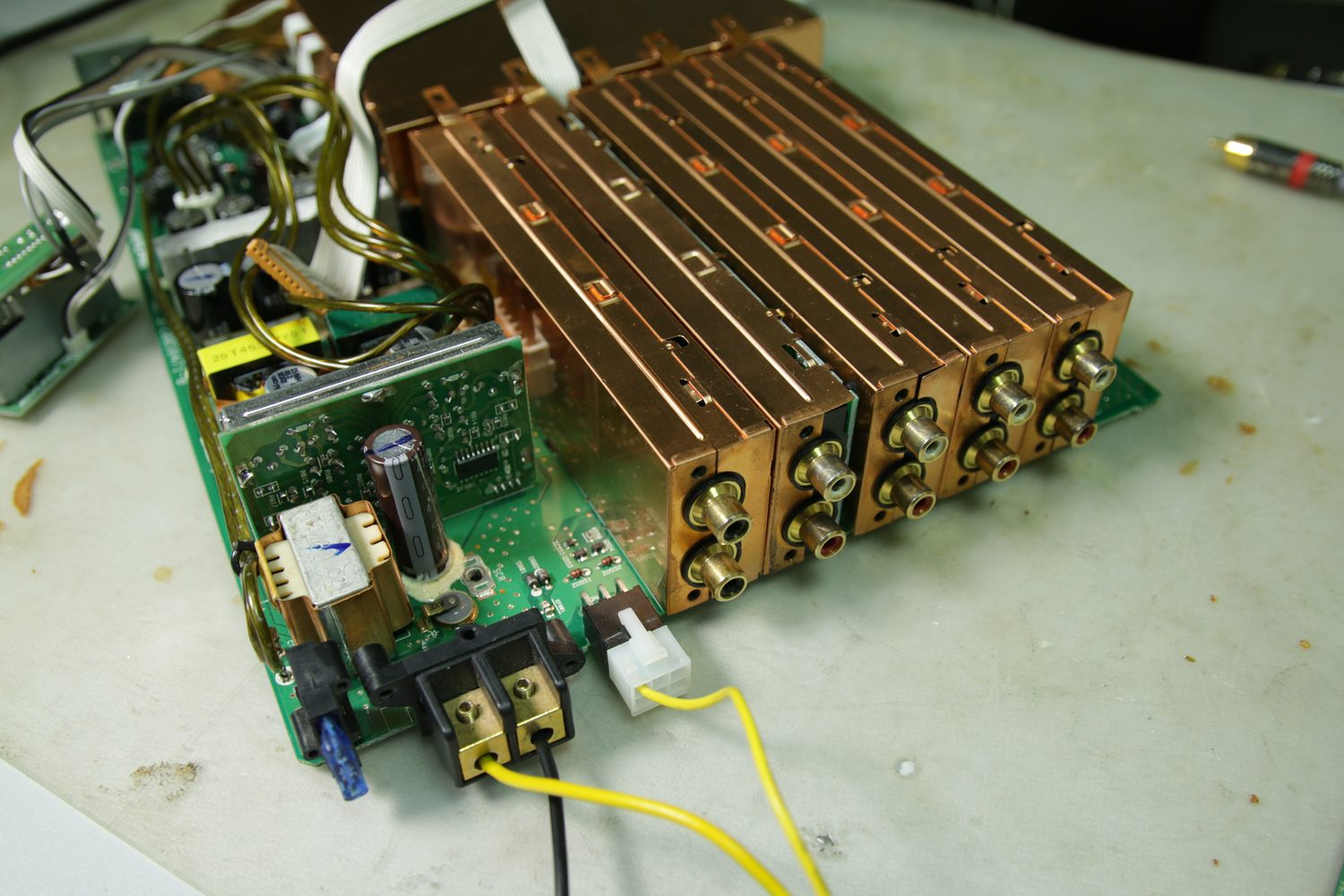

Материнская плата Alpine PXA-H900 несёт цифровую и аналоговую части и соединяется с модулями ленточными шлейфами. Ключевые узлы закрыты медными экранами-радиаторами: они отводят тепло и защищают чувствительные цепи от наводок. На плате видны маркировка Made in Japan и сервисные стикеры, а все входы и выходы выведены на разъёмы под ключ. Такая компоновка упрощает поканальную диагностику.

Питание и выходные каскады Alpine PXA-H900 рассчитаны на бортовую сеть автомобиля и собраны на клеммах с защитой от вибрации. Ленточные шлейфы связывают платы в единый тракт, поэтому при ремонте важно фиксировать их положение. Сервис-мануал модели занимает 110 страниц — это основной документ при поиске неисправностей и прозвонке цепей. Начинайте ремонт только с исправным питанием.

Материнская плата в разборе

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Пульты управления: ИК и проводной

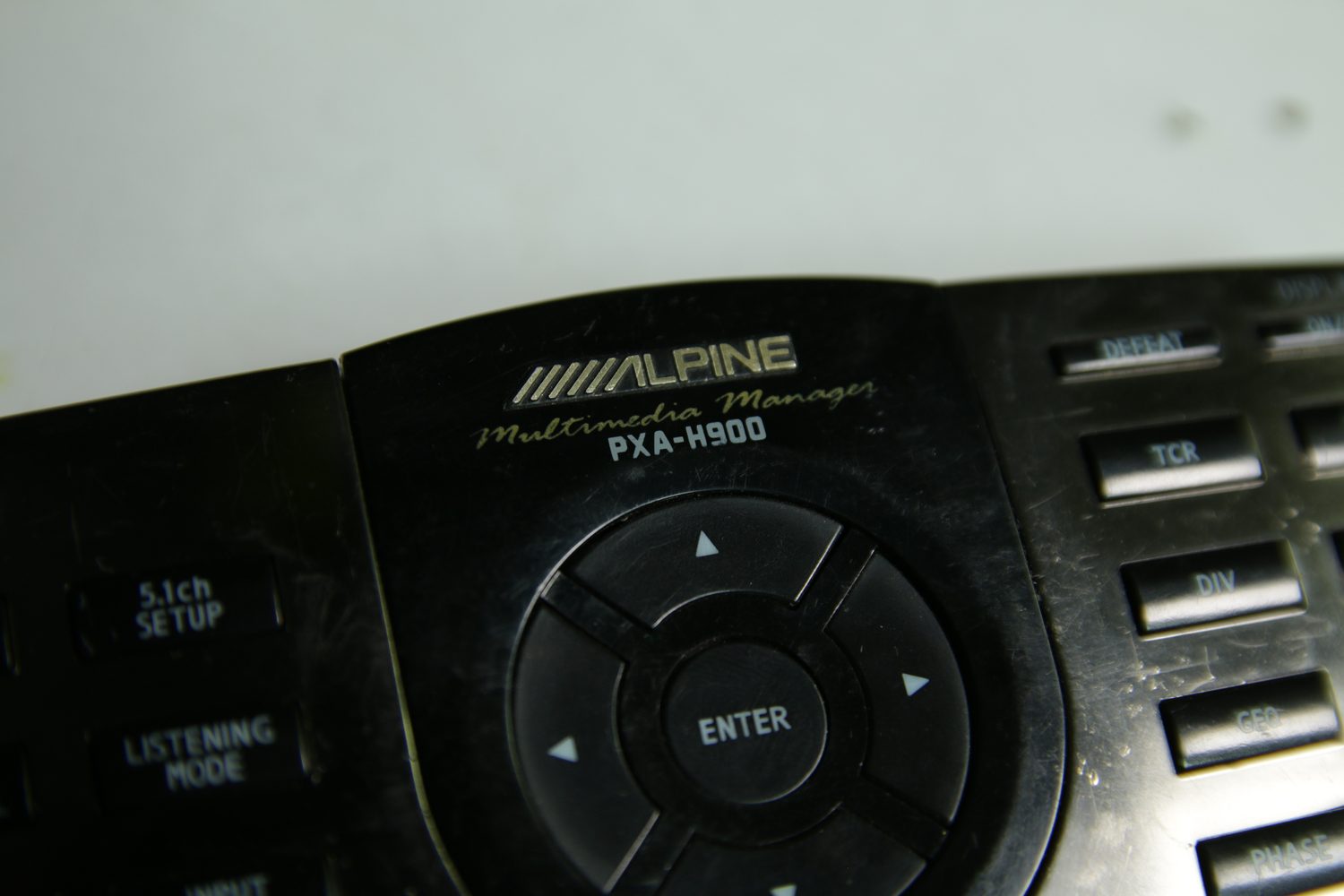

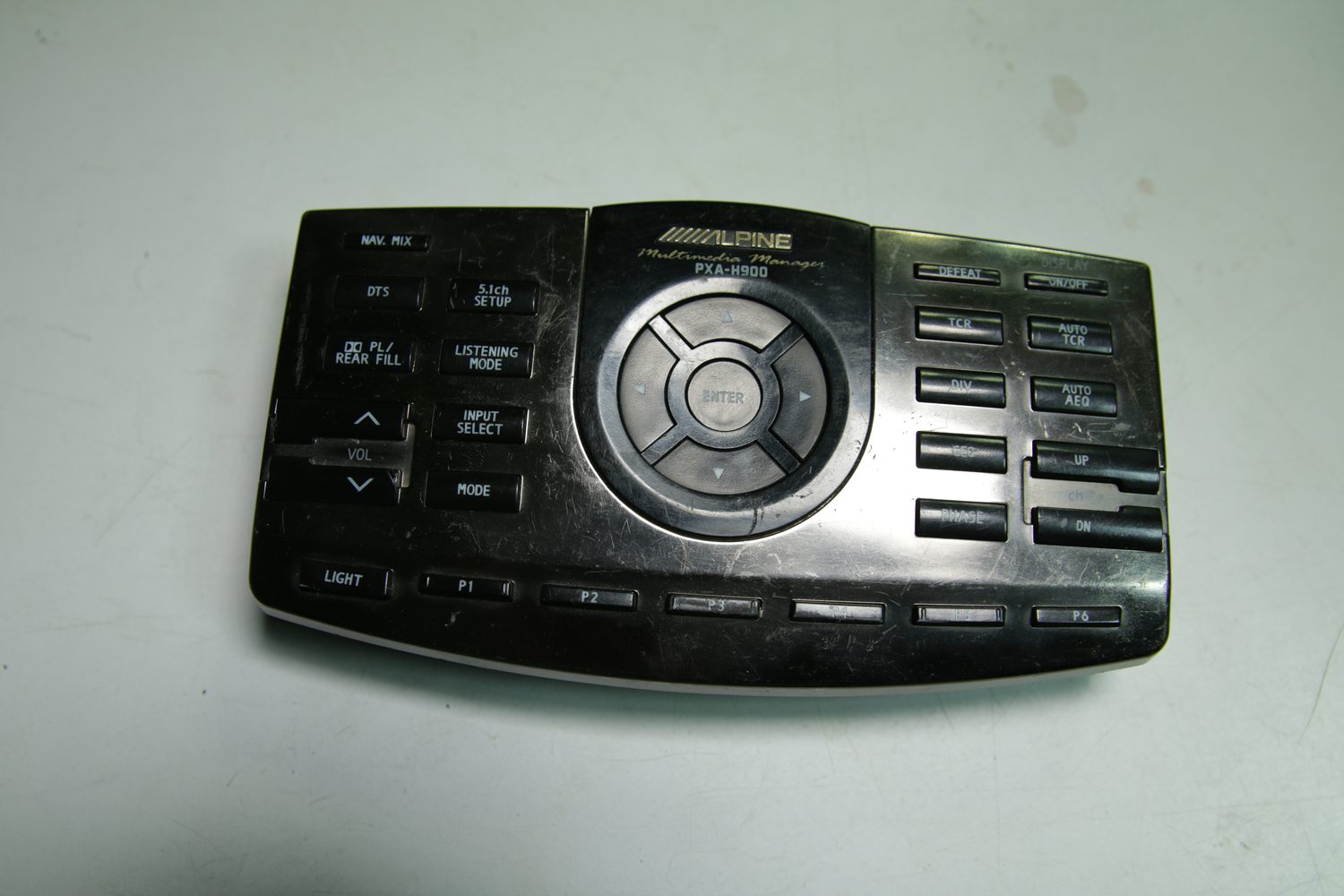

Беспроводной ИК-пульт Alpine PXA-H900 — основной инструмент настройки процессора. На нём есть кнопки DEFEAT, DISPLAY, TCR, DIV, GEQ и PHASE, отдельные клавиши 5.1CH SETUP, DTS, INPUT SELECT, MODE, регулировка VOL и четыре ячейки памяти P1–P4. Пульт питается от четырёх батареек AAA. Без него значительная часть рутинных операций выполняется медленнее.

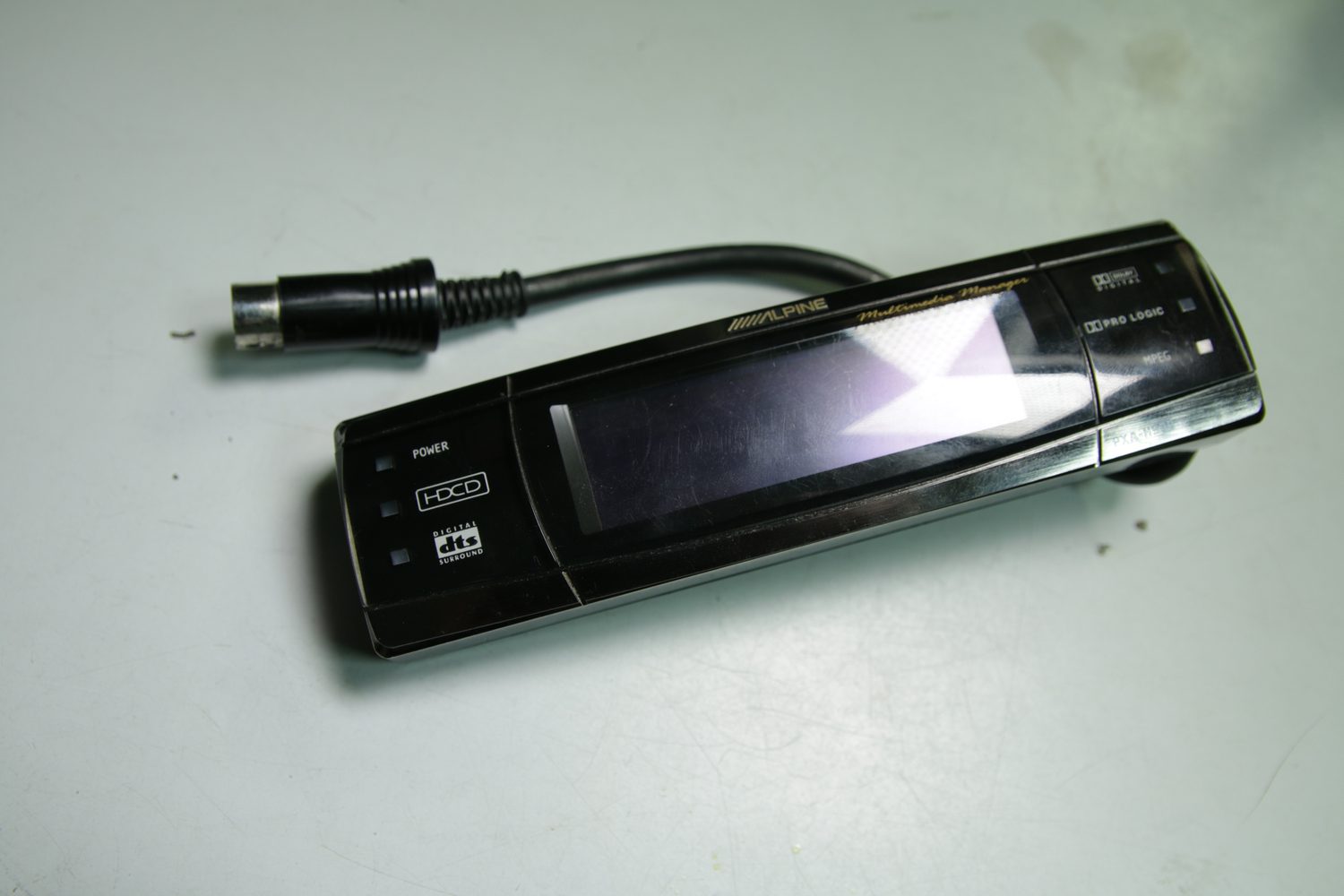

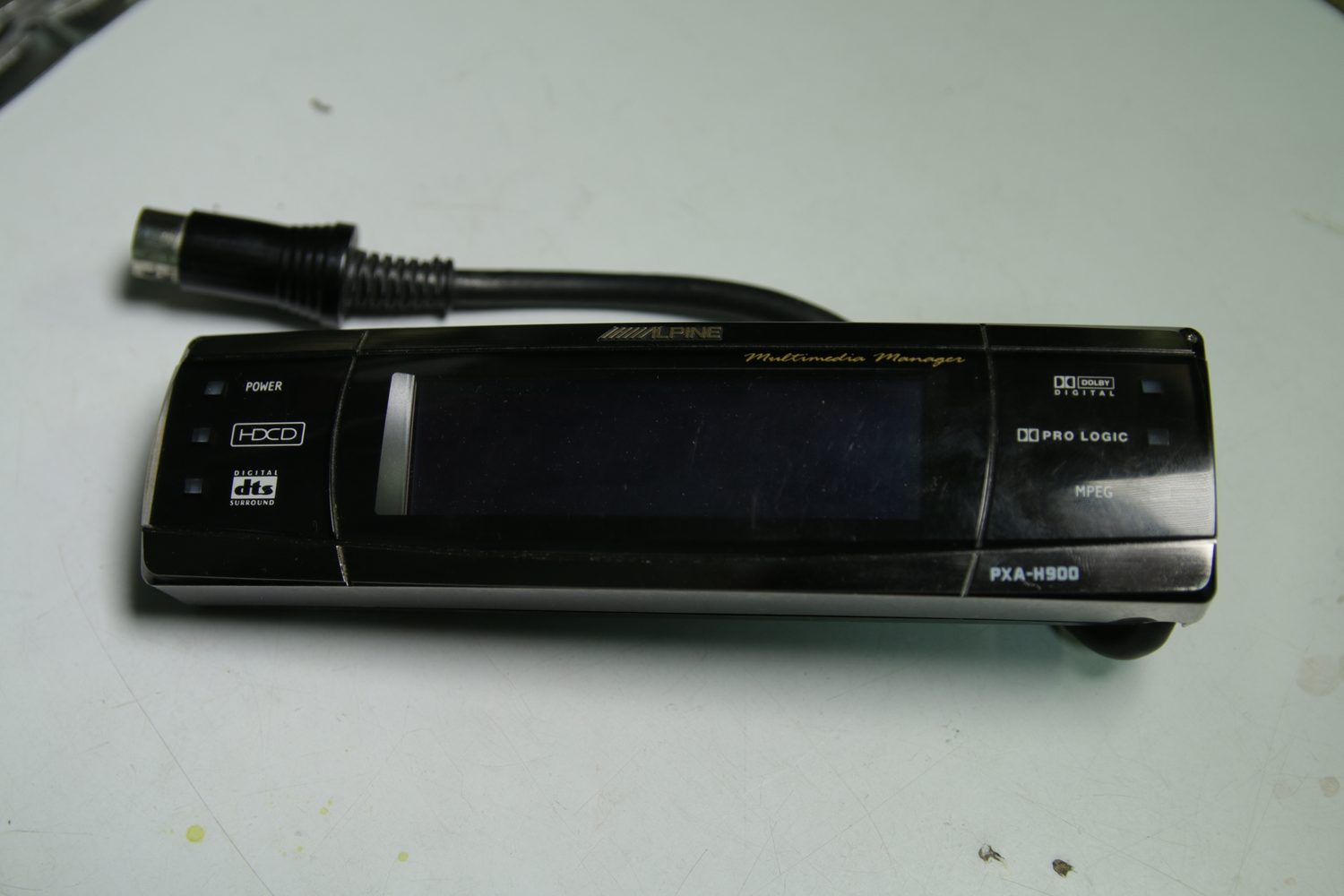

Проводной пульт Alpine PXA-H900 оснащён LCD-дисплеем и подключается экранированным кабелем с многопиновым разъёмом. На его корпусе вынесены индикаторы Dolby Digital, DTS, Pro Logic и HDCD, а также кнопка POWER. Именно этот пульт показывает состояние декодера и уровень сигнала при настройке. Держите оба пульта в комплекте: они дополняют друг друга.

Беспроводной ИК-пульт

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Проводной пульт с дисплеем

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Чем PXA-H900 отличается от PXA-H701 и PXA-H800?

Alpine PXA-H900 — старшая и самая редкая модель из трёх родственных процессоров, поэтому выбирать её имеет смысл только под конкретную задачу. PXA-H701 представляет собой PXA-H700 с обязательным внешним пультом RUX, а PXA-H800 вышел позже и удобнее в настройке с компьютера. PXA-H900 при этом остаётся флагманом по уровню исполнения. Сравнивайте модели по доступности и способу настройки, а не только по году.

Разницу в удобстве настройки владельцы отмечали ещё в начале 2010-х. На том же итальянском форуме участник писал, что «удобство 800-го в настройке с компьютера неоспоримо», а 701-й — это «700 плюс RUX, который необходим». PXA-H900 же выбирали ради звука и статуса, а не ради софта. Если вам нужен быстрый тюнинг с ноутбука, смотрите в сторону более новых моделей.

Стоит учесть и программную сторону. Для Alpine PXA-H900 существовало PC-управление: программа PXA-H900 PC Control Soft для Windows, которую владельцы обсуждали в теме DIYMobileAudio о PC-софте PXA-H900. Скриншоты программы и файл для скачивания собраны в разделе о программном обеспечении ниже. Перед покупкой проверяйте, идёт ли к конкретному экземпляру нужный кабель и пульт. Комплектность важнее косметики корпуса.

Как настроить Alpine PXA-H900?

Настройка Alpine PXA-H900 начинается с корректного подключения: выберите шину Ai-NET либо аналоговый RCA и оптический вход, выставьте уровень входа со стороны головного устройства и выполните сброс после первого включения или замены аккумулятора. Сброс возвращает корректные значения памяти после скачков питания. Без него часть параметров может вести себя непредсказуемо.

Далее выполните автоматическую калибровку: закрепите микрофон в точке прослушивания, обеспечьте тишину и запустите Adaptive Equalizer и Precision Automated Time Correction. Процессор сам поправит частоту, фазу и время, а по завершении покажет сообщение «ADJUSTMENTS ARE COMPLETED». Автокалибровка даёт базовую точку отсчёта, но не заменяет слуховую проверку. После неё пройдитесь по ключевым трекам.

Ручной этап включает срезы, задержки и уровни. При выключенном Pro Logic задержки центра и тыла задаются значениями 0, 5, 10 и 15 мс, уровни каналов меняются от −12 до 0 дБ, а подмешивание тыла принимает значения −6…+6. Порядок работы такой: кроссовер, затем задержки, затем эквалайзер и уровни. Меняйте по одному параметру за раз и фиксируйте результат.

• Подключение — Ai-NET или RCA/оптика, установка уровня входа, сброс после смены питания.
• Автокоррекция — микрофон в точке прослушивания, тихий салон, Adaptive EQ и автотайм-коррекция.
• Кроссовер — срезы ВЧ и НЧ по каналам, контроль условия «ВЧ ниже НЧ».
• Задержки и уровни — центр и тыл 0/5/10/15 мс, уровни −12…0 дБ, подмешивание −6…+6.
• Память — сохранение до шести пресетов и проверка режима Defeat.

Программное обеспечение для Alpine PXA-H900

PC-управление для Alpine PXA-H900 реализовано программой PXA-H900 PC Control Soft для Windows. Утилита подключается к процессору через I/O-порт и открывает те же параметры, что и пульты, но в наглядном графическом виде: эквалайзер, кроссовер, задержки и фазу. С компьютером настройка идёт быстрее, а конфигурации удобно сохранять и переносить. Для сложных инсталляций это предпочтительный способ тюнинга.

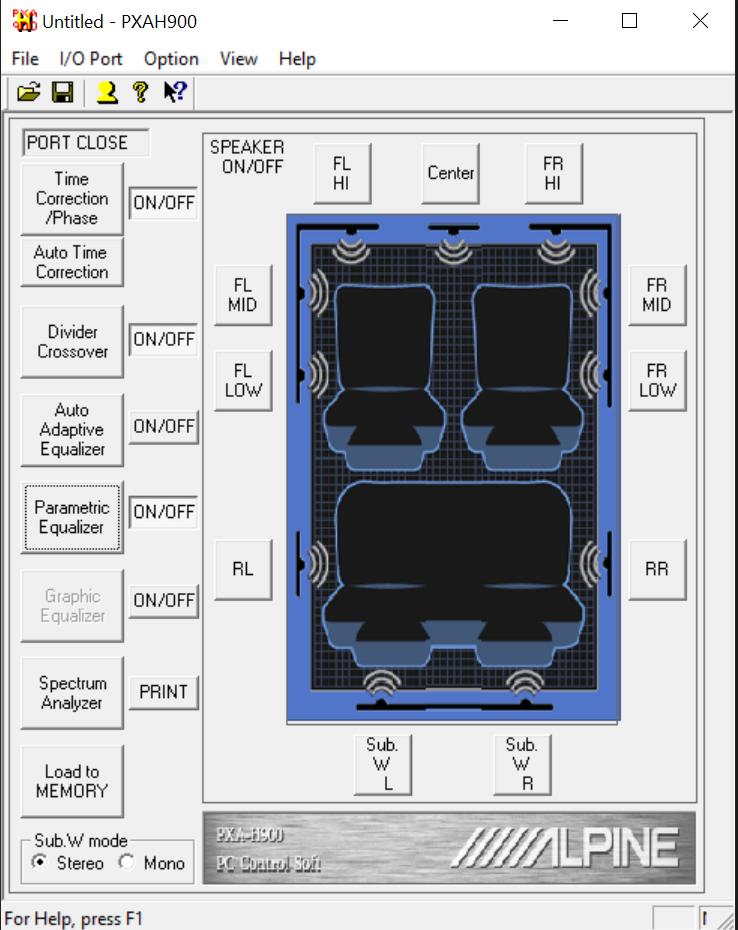

Главное окно PXA-H900 PC Control Soft собрано вокруг схемы салона. На ней отмечены позиции Front L/Mid/Low, Center, Rear, Sub W/L и Sub W/R, а рядом расположены блоки Time Correction/Phase, Auto Time Correction, Divider Crossover, Auto Adaptive Equalizer, Parametric Equalizer, Graphic Equalizer, Spectrum Analyzer и Load to MEMORY. Переключатель Sub W mode выбирает стерео или моно для сабвуфера. Такая компоновка повторяет логику настройки самого процессора.

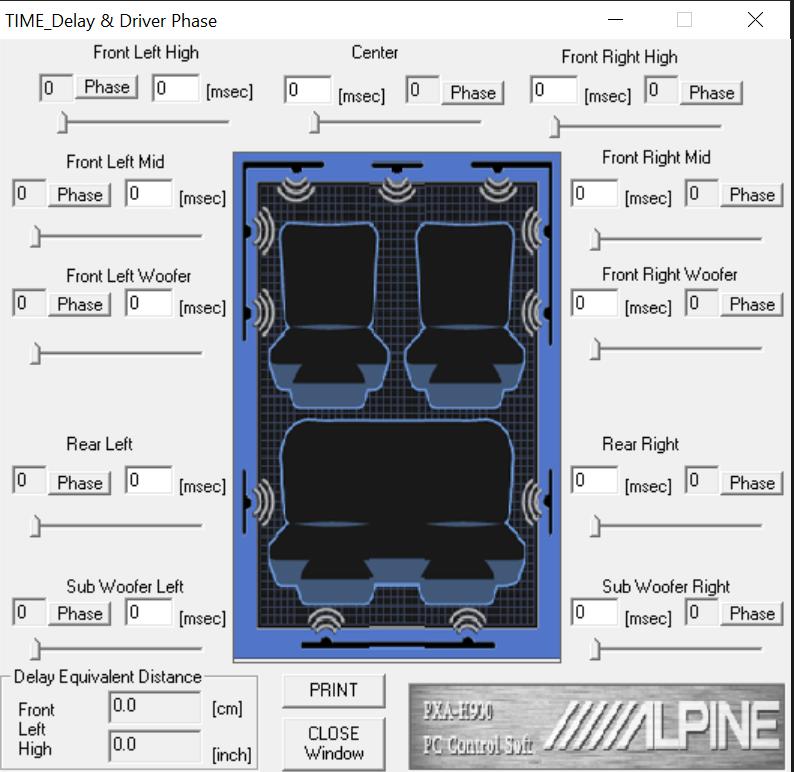

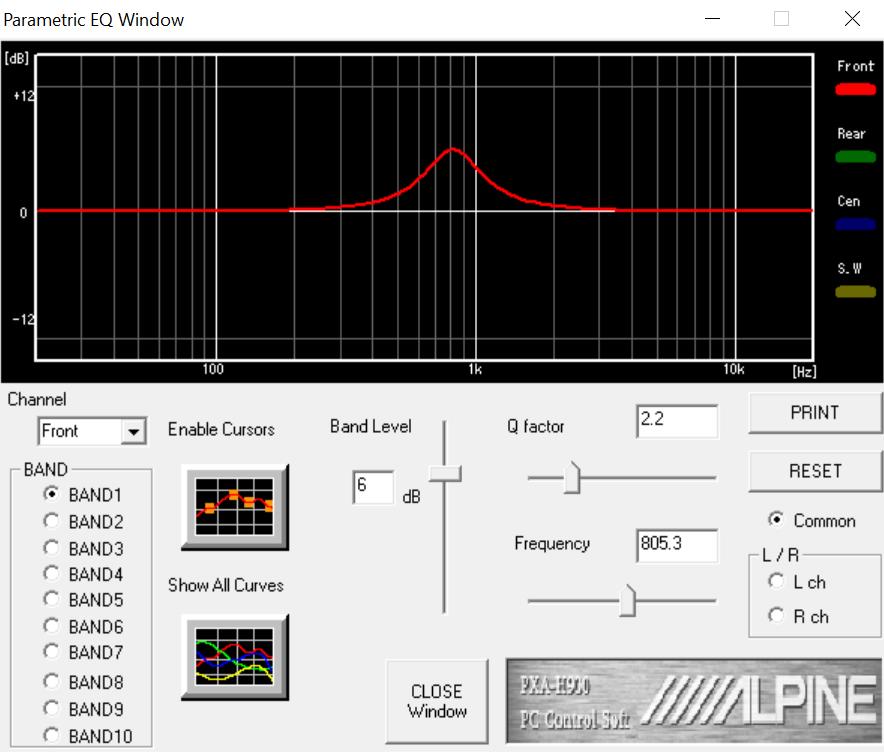

Отдельные окна отвечают за конкретные узлы. Parametric EQ Window даёт до 10 параметрических полос с добротностью Q и уровнем в дБ, Crossover Window задаёт срезы и крутизну фильтров (например, 4 кГц при 18 dB/oct для фронта), а TIME, Delay & Driver Phase выставляет задержки и фазу по каждому динамику с пересчётом в сантиметры и дюймы. Софт также строит графики и печатает результаты.

Программа настройки PXA-H900 PC Control Soft

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

На что смотреть при покупке винтажного PXA-H900

При покупке Alpine PXA-H900 главный риск — возраст компонентов, а не электроника обработки. Электролиты высыхают за 20 с лишним лет, поэтому проверяйте плату на подтёки и вздутия, а также тестируйте все выходы по очереди. Исправный DSP при этом обычно продолжает работать. Начинайте осмотр с питания и аналогового модуля.

Второй момент — комплектность. Без беспроводного и проводного пультов настройка Alpine PXA-H900 усложняется, а отдельно они встречаются редко. Обязательно уточняйте наличие кабеля проводного пульта и батарейного отсека ИК-пульта. Комплект с пультами стоит дороже, но экономит недели поисков. Запрашивайте фото разъёмов до оплаты.

Третий аспект — ремонтопригодность. Наличие сервис-мануала на 110 страниц и подробных фотографий плат делает восстановление реальным даже для сложных случаев. Мы в мастерской рекомендуем сначала проверять питание, шлейфы и разъёмы, а уже затем трогать микросхемы. Такой порядок экономит время и деньги. Закажите диагностику до покупки дорогих запчастей.

Если вы собираете систему с нуля, сравните трудозатраты с более новыми решениями. Обзоры другой винтажной техники и практические разборы собраны в разделе обзоров винтажной автомобильной техники, а работы по восстановлению и настройке выполняет наша мастерская.
