Alpine PXA-H600: винтажный цифровой фазовый процессор

Что такое Alpine PXA-H600?

Alpine PXA-H600 — внешний цифровой фазовый процессор, который компания Alpine выпускала для выравнивания звуковой сцены в автомобиле. Устройство работает между источником сигнала и усилителями: принимает аналоговый или цифровой поток, обрабатывает его и отдаёт на фронт, тыл и сабвуфер. В сервис-мануале модель обозначена как Digital Phase Processor. Собственных усилителей мощности у процессора нет — это корректирующий управляющий узел системы, а не источник звука.

По конструкции PXA-H600 состоит из двух блоков: основного, размером с небольшой усилитель, и отдельного блока управления, похожего на съёмную панель магнитолы. Обзор журнала «АвтоЗвук» (№9/1999, автор Олег Савелов) описывает именно такую компоновку и советует размещать основной блок ближе к усилителям. Короткие линейные кабели упрощают разводку и снижают уровень наводок.

PXA-H600 — часть программы Alpine Ai-NET, единой шины для связи головного устройства, чейнджера и процессора. Обзор датируется сентябрём 1999 года, поэтому аппарат относят к эпохе мультибитных ЦАП. Сегодня это редкая винтажная модель, которую ценят за характер звучания и восстанавливают, а не заменяют современным DSP. Похожие материалы мы собираем в разделе обзоров старой аудиотехники.

Характеристики Alpine PXA-H600

Характеристики ниже сведены из сервис-мануала Alpine (раздел Specifications) и дополнены данными обзора «АвтоЗвук» №9/1999. Таблица показывает главное: это поканальный корректор с ограниченным набором регулировок, а не современный многополосный кроссовер. Значения, которых нет в документах, мы не дополняем догадками.

Практический вывод прост: PXA-H600 рассчитан на систему с внешними усилителями и одним сабвуферным звеном. Процессор выравнивает сцену и тембр, но не делит полосы для фронта и тыла — за это отвечают усилители и их фильтры. Поэтому в паре с процессором важно подобрать усилители с собственными кроссоверами.

Как работает временная коррекция PXA-H600?

Временная коррекция — главная функция PXA-H600. Процессор задерживает сигнал ближних динамиков так, чтобы фронты звуковых волн от всех излучателей достигали ушей слушателя одновременно. «АвтоЗвук» напоминает арифметику: одной миллисекунде задержки соответствует путь около 340 мм. Настраивая задержки, вы как бы переносите слушателя в центр между динамиками, словно в домашней системе.

Предел задержки по каждому каналу — до 20 мс, что соответствует удалению динамика примерно на шесть метров. Шаг регулировки — 0,1 мс, то есть около 3 см. В обзоре приведён пример настройки правого переднего канала с задержкой 5,2 мс. Такая точность позволяет выставить сцену даже в машине с асимметричной панелью приборов.

Автоматику запускает кнопка TCR: её удерживают две секунды, и процессор примерно за четыре минуты поочерёдно тестирует фронт, тыл и сабвуфер. Микрофон из комплекта ставят на место водителя или в точку, где нужна ровная сцена. После автоматики задержки полезно уточнить вручную на слух.

На слух коррекция собирает разъехавшиеся источники в ровную линию. В тесте «АвтоЗвук» на диске IASCA семь барабанов выстроились равномерно вдоль сцены вместо привычной «дыры» в центре. Обратная сторона принципа: оптимальная настройка работает для одной точки — обычно водителя, а не для обоих передних мест сразу.

Параметрический эквалайзер, сабвуферный фильтр и ЦАП

Параметрический эквалайзер PXA-H600 даёт четыре полосы на фронт и четыре на тыл. Глубина коррекции достигает ±9 дБ, а добротность перестраивается от 1,0 (широкая полоса) до 5,0 (узкая). Обзор отмечает невысокую гибкость схемы: полосы не всегда удаётся свести вплотную, поэтому очень близкие пик и провал могут потребовать компромисса.

Сабвуферный тракт получил отдельный регулируемый фильтр и автоматическую подстройку фазы. В обзоре показан рабочий пример: частота среза 120 Гц при уровне выхода 6 дБ. Автоматическое фазирование сабвуфера журнал называет слабым местом и советует доводить фазу вручную, добиваясь ощущения баса из передней части салона.

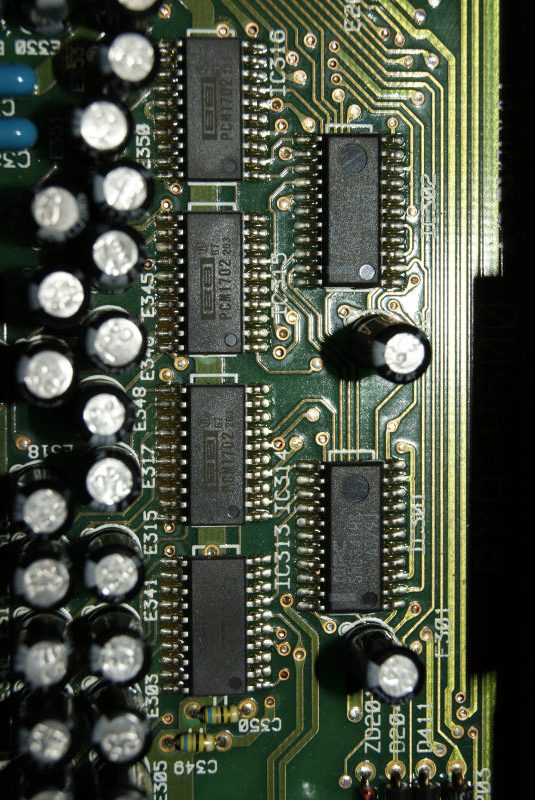

Цифро-аналоговое преобразование построено на четырёх 20-битных ЦАП Burr-Brown PCM1702U — по сервис-мануалу это IC313–IC316. Обзор 1999 года называет преобразователь одним из лучших на тот момент, а владельцы в разборе сравнивают его с ЦАП эталонных головных устройств Clarion DRX-9255, Denon DCT-A100, McIntosh MX-406 и Sony CDX-C90. Аналоговый вход перед обработкой оцифровывается, поэтому все функции работают и с «неродным» источником.

Цифро-аналоговый тракт Alpine PXA-H600

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Устройство по платам и микросхемы

Сервис-мануал перечисляет начинку основного блока: 48 микросхем, 45 транзисторов, 29 диодов и 15 стабилитронов. Плата занимает корпус 240×50×160 мм и весит 1,55 кг — для процессора это солидная масса, которая говорит о развитом питании и экранировании. Отдельный блок управления RUA-4260 добавляет ещё 0,35 кг.

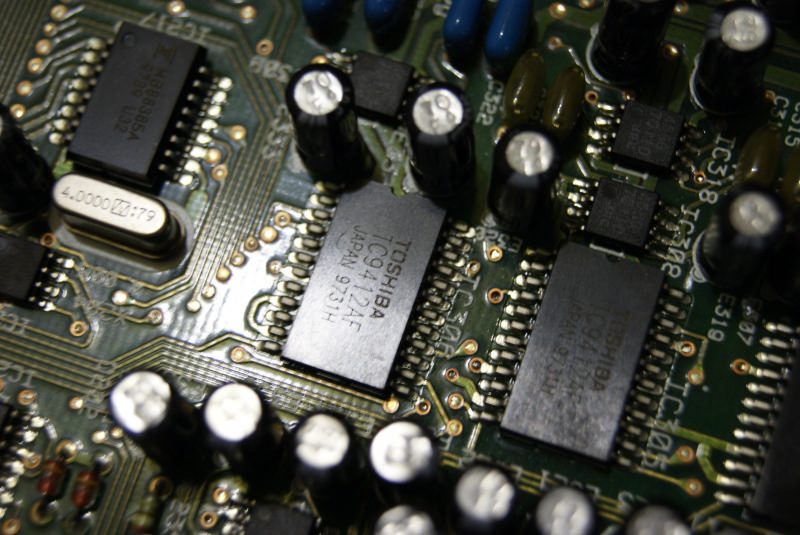

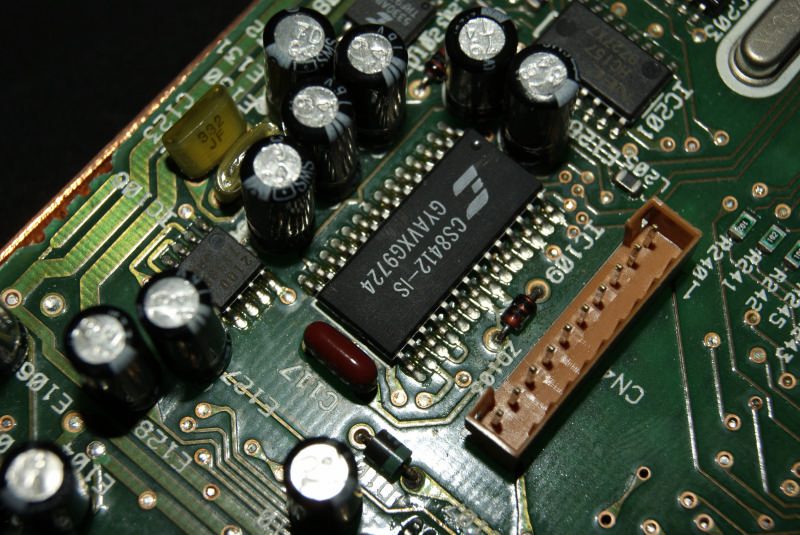

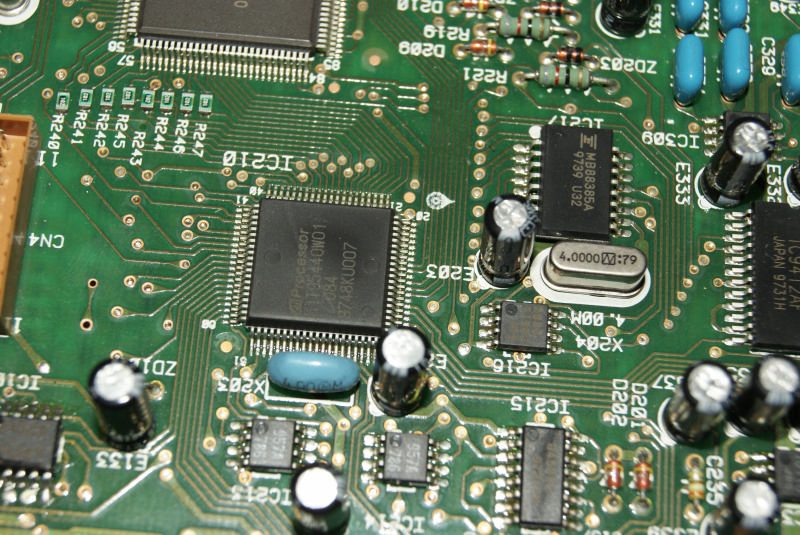

Основные узлы цифрового тракта — приёмник Cirrus Logic CS8412, цифровой фильтр NPC SM5841HS и уже названные PCM1702U. Коммутацию входов обслуживают селектор µPD74HC157F и мультиплексор MC74HC4052F, а суммирование и буферизацию — операционные усилители NJM4560M. Три электронных регулятора уровня Toshiba TC94A12AF (IC304–IC306) управляют громкостью зон.

Возраст сказывается на электролитах: в разборе владельца большинство конденсаторов уже потеряли первоначальные параметры и были заменены на новые Nichicon тех же номиналов. Перед покупкой стоит проверять питание и состояние электролитов, иначе процессор будет работать, но заметно портить звук. Профилактику такой техники выполняют в нашей мастерской.

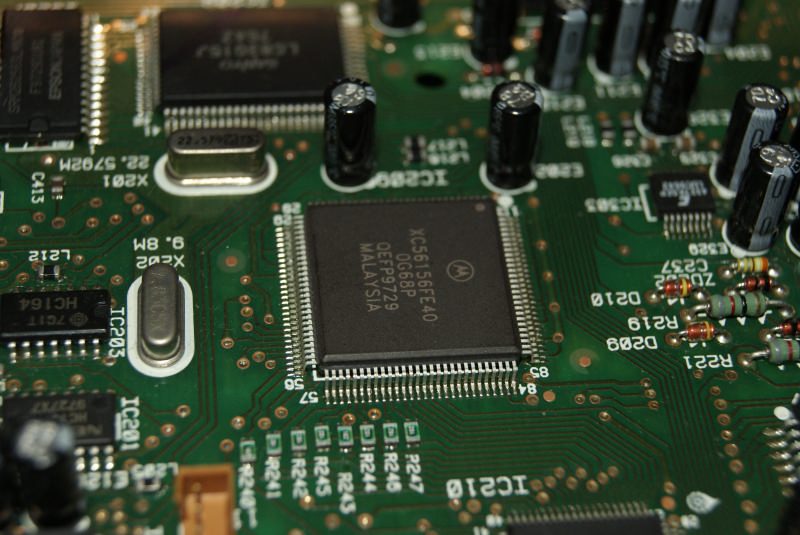

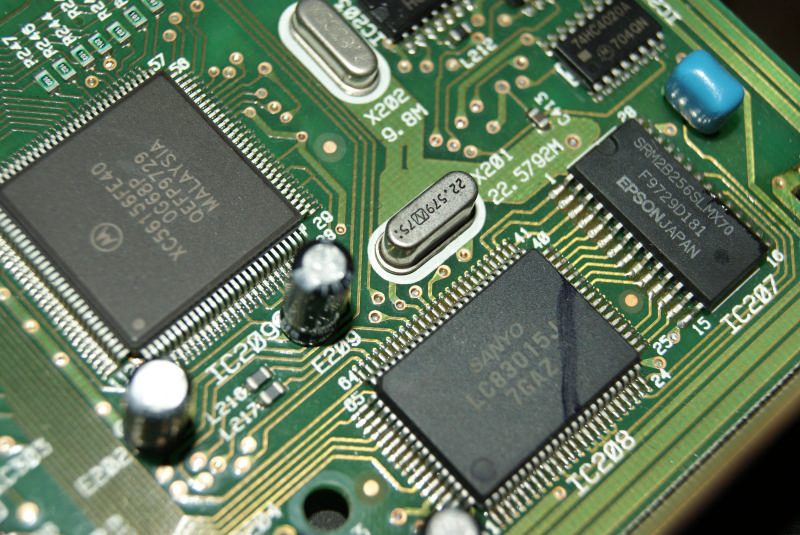

Плата Alpine PXA-H600 в деталях

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Как подключить Alpine PXA-H600?

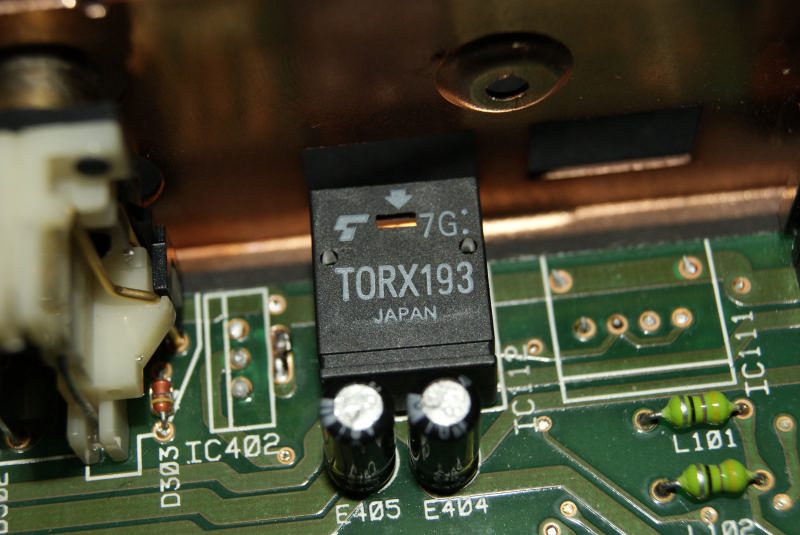

Подключение PXA-H600 зависит от источника. С родным головным устройством Alpine достаточно соединить блоки цифровым кабелем Ai-NET, при этом сохраняются все функции и управление. Для максимальной помехозащищённости используют оптические входы TOSLINK, а сигнал с «неродного» источника подают на аналоговый вход — тогда его сначала оцифровывают.

По сервис-мануалу и обзору у процессора есть:

• два разъёма Ai-NET — для головного устройства и CD-чейнджера;
• два оптических входа TOSLINK — под источник и чейнджер;
• аналоговый вход, вход микрофона для калибровки и разъём блока управления;
• линейные выходы фронт, тыл и сабвуфер на внешние усилители;
• питание и провод REMOTE OUT для включения усилителей.

Если головное устройство не поддерживает Ai-NET, управляющий сигнал подают на линию +12 В или через отдельный выключатель. «АвтоЗвук» подчёркивает, что процессор сохраняет все функции и при подключении по аналогу. Кабели берите короткие, а RCA-соединения проверяйте на окисление — это самое дешёвое звено диагностики.

Автоматическая калибровка TCR и блок управления RUA-4260

Настройка PXA-H600 ведётся с отдельного блока управления RUA-4260 размером 113×19×39,5 мм. На нём сгруппированы клавиши выбора параметра, кнопки «вверх-вниз» и «влево-вправо», клавиши EQ, MEMO, DEF и TCR, а также шкалы FREQUENCY, LEVEL и Q-FACT. На основном блоке остались лишь индикаторы POWER, DEF и TCR.

Логика управления повторяет порядок работы: сначала выбирают режим — временную коррекцию, эквалайзер или сабвуферный фильтр, — затем правят значения. Через пять секунд бездействия процессор возвращается в режим ожидания, а дисплей превращается в индикатор уровня сигнала. Это удобно при настройке на слух без постоянного листания меню.

Результаты сохраняются в шесть ячеек памяти. Обзор советует первые три отвести под автоматические пресеты: под водителя, под пассажира и под компромиссную точку между ними. Остальные можно использовать под жанровые настройки эквалайзера. Режим DEF быстро возвращает систему к необработанному сигналу для сравнения.

Чем PXA-H600 отличается от PXA-H700 и PXA-H900?

PXA-H600 — более ранний и простой аппарат, чем поздние процессоры Alpine. Он умеет временную коррекцию, параметрический эквалайзер и сабвуферный фильтр, но не имеет полноценного поканального кроссовера для фронта и тыла. Прямой преемственности с PXA-H700 и PXA-H900 сохранённые источники не подтверждают: документального родства в них нет, модели объединяет только принадлежность к внешним процессорам Alpine и шина Ai-NET.

Ориентироваться стоит на другое. Если нужен максимум каналов, развитый кроссовер и цифровое управление с компьютера, смотрите на более поздние модели. Если важен мультибитный тракт и коррекция сцены в духе конца 1990-х, PXA-H600 остаётся самостоятельной ценностью. Выбор зависит от задачи системы, а не от номера модели.

Можно ли использовать PXA-H600 как внешний ЦАП?

Да, владельцы используют PXA-H600 и как качественный внешний преобразователь. В сообществе описана доработка, которая принудительно активирует цифровой вход: сигнал с любого оптического источника идёт на приёмник CS8412, минуя головное устройство. Так процессор превращается в автономный ЦАП с регулировкой громкости с пульта.

Технически переделка затрагивает селектор µPD74HC157F и мультиплексор 74HC4052. Один из вариантов — перерезать дорожку от мультиплексора и подать выбранный вход напрямую на вход приёмника CS8412. Более аккуратный вариант владельца использует автомобильные реле, которые переключают процессор между штатным и вторым оптическим входом без изменения заводской схемы.

После доработки громкость регулируется с головного устройства или с комплектного пульта, поэтому процессор может работать даже без магнитолы — например, с плеером или CAR-PC. «АвтоЗвук» подтверждает, что аналоговый и оптический тракты равноправны по функциям. Такой сценарий делает старый процессор полноценным ЦАП-предусилителем.

На что смотреть при покупке винтажного PXA-H600

Возраст PXA-H600 — конца 1990-х, поэтому главный риск при покупке связан с электролитическими конденсаторами. Даже рабочий аппарат может иметь высохшие электролиты, которые тихо портят тракт. Просите фото платы, уточняйте, проводилась ли профилактика, и проверяйте питание перед включением в систему.

Комплектность напрямую влияет на удобство. В объявлениях полный набор включает основной блок, блок управления RUA-4260, кабель Ai-Net, разъём питания и измерительный микрофон. Без микрофона не запустить автоматическую калибровку TCR, а без родного блока управления настройка почти невозможна.

Учитывайте и особенности конструкции: у процессора нет фильтров, кроме сабвуферного тракта, поэтому без внешних усилителей с кроссоверами собрать полноценную систему не получится. Разумнее покупать аппарат с проверкой на месте и закладывать бюджет на профилактику. Часть винтажной техники Alpine мы уже разбирали — сравните её с современными решениями AudioBerry перед покупкой.
