Активный фильтр для трехканальной стереоситемы

Назначение — выделение из стереосигнала два средневысокочастотных стереосигнала и одного НЧ канала. Далее полученные сигналы необходимо подать на 3-и усилителя мощности.

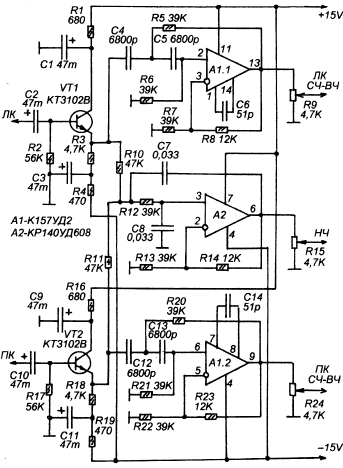

Стереосигнал поступает на входы 2-х эмиттерных повторителей на VT1VT2. R2R17 создают такое напряжение смещения, что на эмиттерах транзисторов получается нулевой потенциал. Стереосигналы с эмиттеров поступают на 2-а ФВЧ на ОУ ИМС А1. Они выделяют средне-высокочастотный спектр и подавляют НЧ составляющую. В итоге на выходах А1.1 и А1.2 получится СЧ-ВЧ стерео сигналы. Уровни этих сигналов устанавливают резисторы R9 R24.

Для НЧ канала из стереосигнала при помощи простого микшера на R10R11 формируется моносигнал. Далее моно сигнал подается на активный ВНЧ на А2. R10R11 являются элементами RC-цепи активного ФНЧ. НЧ сигнал выделяется на выходе А2, а R15 устанавливает его уровень.

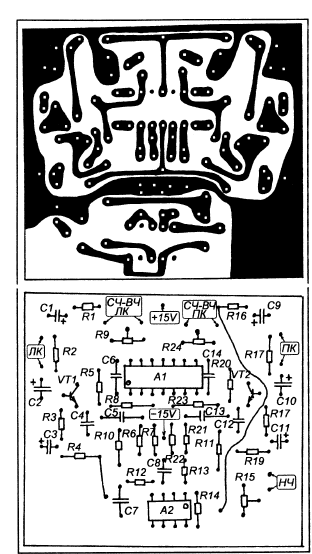

Все детали смонтированы на печатной плате(см.рис.). Питание фильтра двух полярное ±15В, если есть применяется далее усилители мощности с 2-х полярным питанием, то фильтр мощно запитать от усилителя мощности(если двух полярное питание усилителя больше 15В, то необходимо применить стабилизаторы напряжения, например можно использовать госящие резисторы совместно с стабилитронами типа Д814Д).
