Акустическая система имеет полное название SW-30 Jet Road System. Выпускались в Японии с 1972 по 1975 года Akai Electric Company, Ltd. Корпус имеет необычное оформление – лабиринт или так называемый – реактивный поток. У нас были успешные попытки повторения данного принципа акустического оформления, АС назывались 6АСЛ-1 и 6АС-508.

AKAI SW-30

Технические характеристики:

Диапазон воспроизводимых частот: 50 – 17000 Гц

Уровень звукового давления: 95 дБ/Вт/50 см

Номинальная мощность: 5 Вт

Музыкальная мощность: 10 Вт

Сопротивление: 8 Ом

Установленный громкоговоритель: Ø100 мм, конусный AKAI 4A-1A

Внешние размеры (ВхШхГ): 365х140х270 мм

Масса одной АС: 2,9 кг

AKAI SW-30

AKAI SW-30

Описание

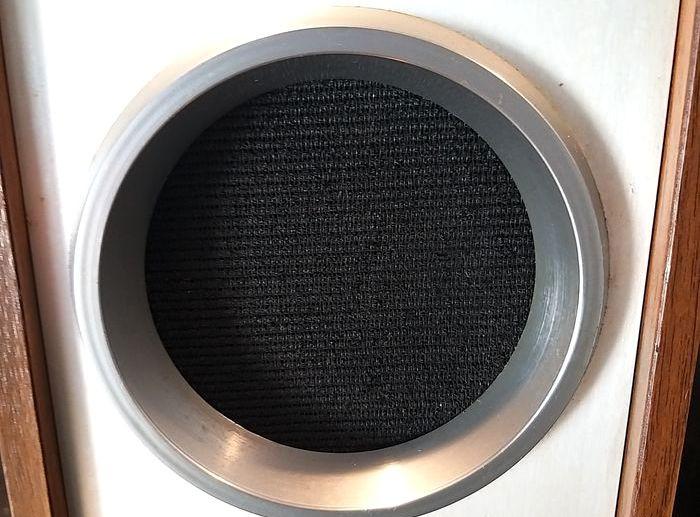

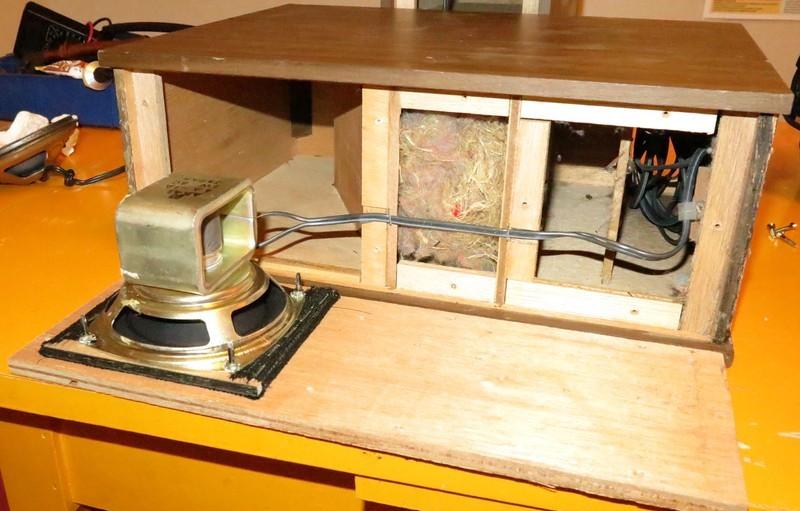

Корпус изготовлен из фанеры. Широкополосный громкоговоритель установлен в верхней части лицевой панели, где и начинается сам тоннель. Лицевая панель закрывается декоративной накладкой. Громкоговоритель установлен изнутри передней панели, снаружи закрыт тканью.

AKAI SW-30

AKAI SW-30

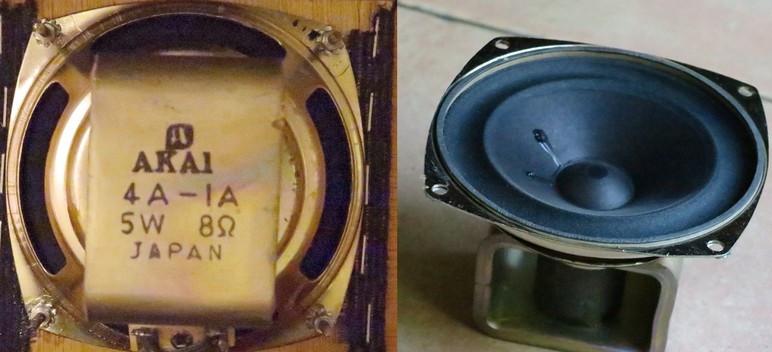

Громкоговоритель широкополосный AKAI 4A-1A:

AKAI SW-30 AKAI SW-30

Схема установки перегородок показана на рисунке ниже. В статье Акустическая система «Реактивный поток» показан пример для повторения данной конструкции.

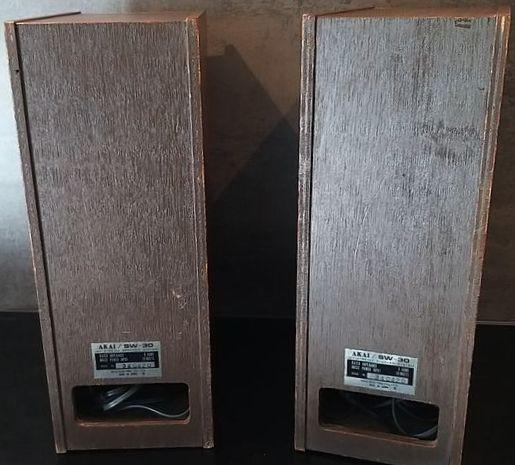

На задней стенке, внизу находится отверстие – выход трубы либиринта. В нем спрятан шнур, длинной 3,6 м.

AKAI SW-30

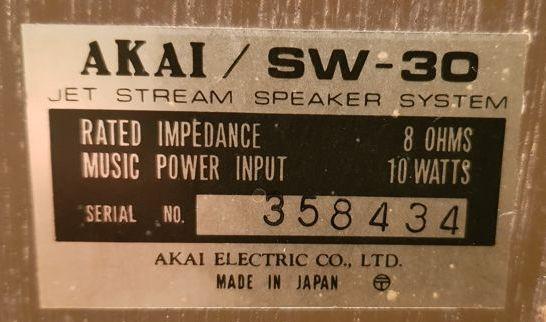

Наклейка с названием АС:

AKAI SW-30

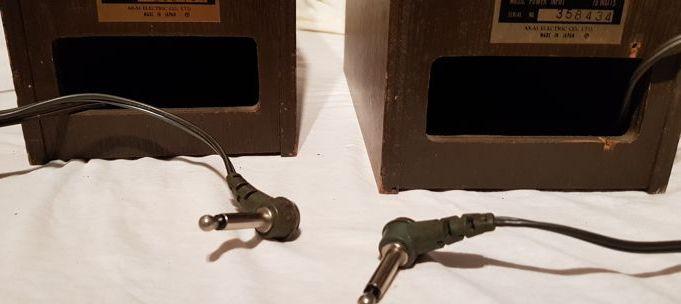

В АС есть шнур длинной 3,6 м с разъемом в виде джека:

AKAI SW-30
