a/d/s/ DA20e — внешний 20-битный автомобильный ЦАП

Что такое ADS DA20e?

a/d/s/ DA20e — внешний цифро-аналоговый преобразователь, который выносит преобразование сигнала за пределы головного устройства. Блок принимает цифровой поток по коаксиальному входу и отдаёт готовый аналог на два RCA-выхода, которые подключаются к усилителям. Такой подход называли outboard DAC: источник оставался прежним, а качество тракта улучшал отдельный модуль.

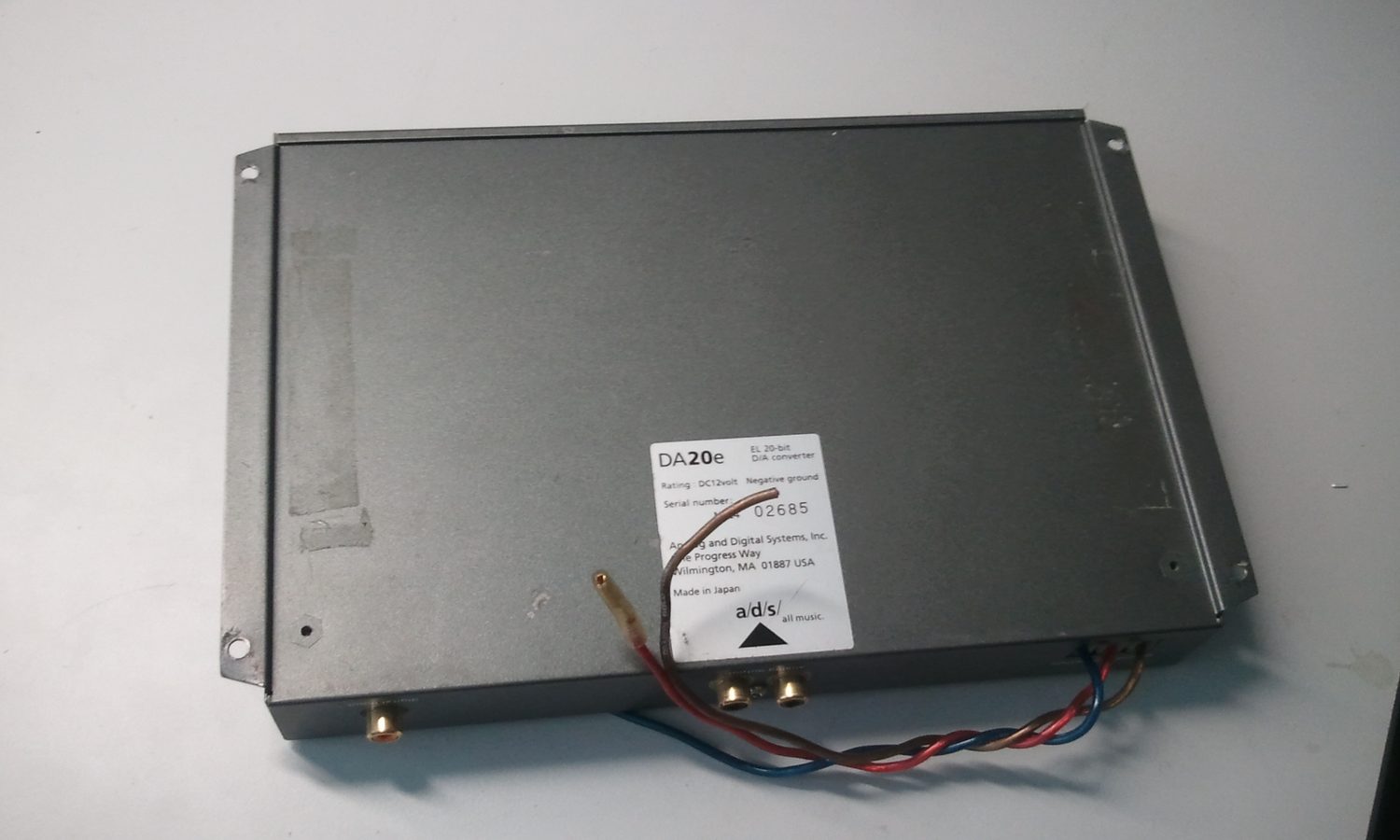

ADS расшифровывается как Analog and Digital Systems, Inc. — американский производитель аудиокомпонентов, чья техника известна среди любителей винтажного car audio. На нижней этикетке DA20e указан адрес фирмы: One Progress Way, Wilmington, MA 01887, USA, а рядом стоит Made in Japan. По данным страницы сервисной документации ADS бренд выпускал усилители, ресиверы и цифровые компоненты, поэтому DA20e — часть широкой линейки, а не единичный продукт.

По обсуждениям владельцев на профильном форуме DIYMobileAudio DA20e применяли с премиальными головными устройствами своей эпохи, включая технику McIntosh. Один из участников вспоминал, что использовал такой ЦАП очень давно с головным устройством McIntosh MX4000. Мы разобрали сохранившийся экземпляр: сборка аккуратная, а компоновка платы подтверждает ставку на короткий аналоговый тракт.

Ключевые характеристики a/d/s/ DA20e

Характеристики a/d/s/ DA20e известны лишь частично: заводского паспорта в открытых источниках нет, поэтому часть данных восстановлена по маркировке корпуса и плате. Достоверно подтверждаются 20-битное преобразование, тип входов и выходов, напряжение питания и микросхемы преобразователей. Неизвестные параметры — частоты дискретизации, соотношение сигнал/шум и потребляемый ток — мы не приводим, чтобы не выдавать догадки за спецификацию.

Таблица отражает главное: перед нами узкоспециализированный компонент, а не мультимедийный центр. DA20e не управляет кроссовером и не хранит пресеты — он только преобразует цифру в аналог. Поэтому в системе он работает звеном между источником и усилителями, и его вклад слышен ровно настолько, насколько чист остальной тракт.

Корпус и установка в автомобиле

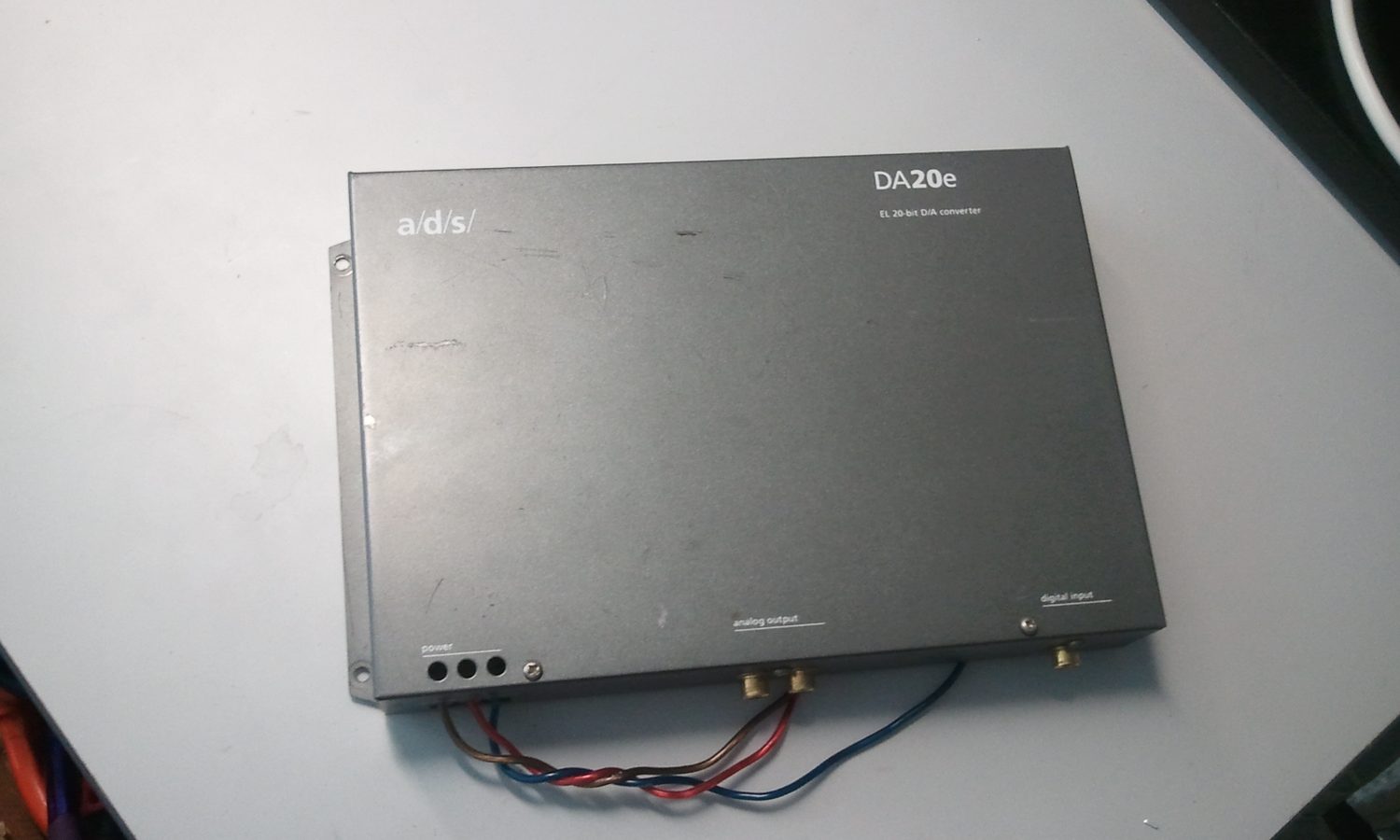

Корпус a/d/s/ DA20e — плоская металлическая коробка тёмного цвета с монтажными ушами по бокам. Такие уши рассчитаны на скрытую установку под панелью, под сиденьем или за обшивкой, где блок не виден и не мешает. Небольшая высота и гладкая крышка позволяют закрепить ЦАП в тесном месте, что для внешнего компонента автомобильной системы критично.

На верхней панели белой краской нанесены логотип a/d/s/, название модели DA20e и надпись «EL 20-bit D/A converter». Буквы «EL» в открытых источниках не расшифровываются, поэтому мы не приписываем им конкретную технологию. Сама формулировка подтверждает назначение блока — преобразование цифрового сигнала в аналоговый.

Корпус и маркировка a/d/s/ DA20e

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Какие разъёмы у DA20e и как его подключить?

Подключение a/d/s/ DA20e строится вокруг трёх групп контактов: питания, цифрового входа и аналогового выхода. Разъём питания подписан как ground, +12V и remote. Масса и питание берутся с бортовой сети, а вывод remote включает ЦАП по сигналу от головного устройства, чтобы блок не работал постоянно.

Цифровой вход выполнен одним коаксиальным RCA с подписью digital input. Аналоговый выход — это два RCA с подписью analog output: левый и правый каналы. Сигнал с них идёт на усилители или на процессор, а сам DA20e остаётся пассивным звеном без собственных регуляторов уровня.

• Питание — ground на массу кузова, +12V через предохранитель, remote от управляющего выхода источника.
• Цифровой вход — коаксиальный RCA от совместимого головного устройства.
• Аналоговый выход — два RCA на усилители, левый и правый канал.
• Проверка — убедиться в отсутствии фона и корректной полярности до финальной сборки.

Порядок монтажа прост, но требует аккуратности с массой и экранированием. Сначала подключают питание, затем цифровой кабель от источника и только после этого — межблочные кабели к усилителям. Для этой эпохи типичны коаксиальные кабели с надёжным экраном, поэтому тонкий дешёвый провод сводит на нет смысл внешнего ЦАП.

Как устроена плата DA20e?

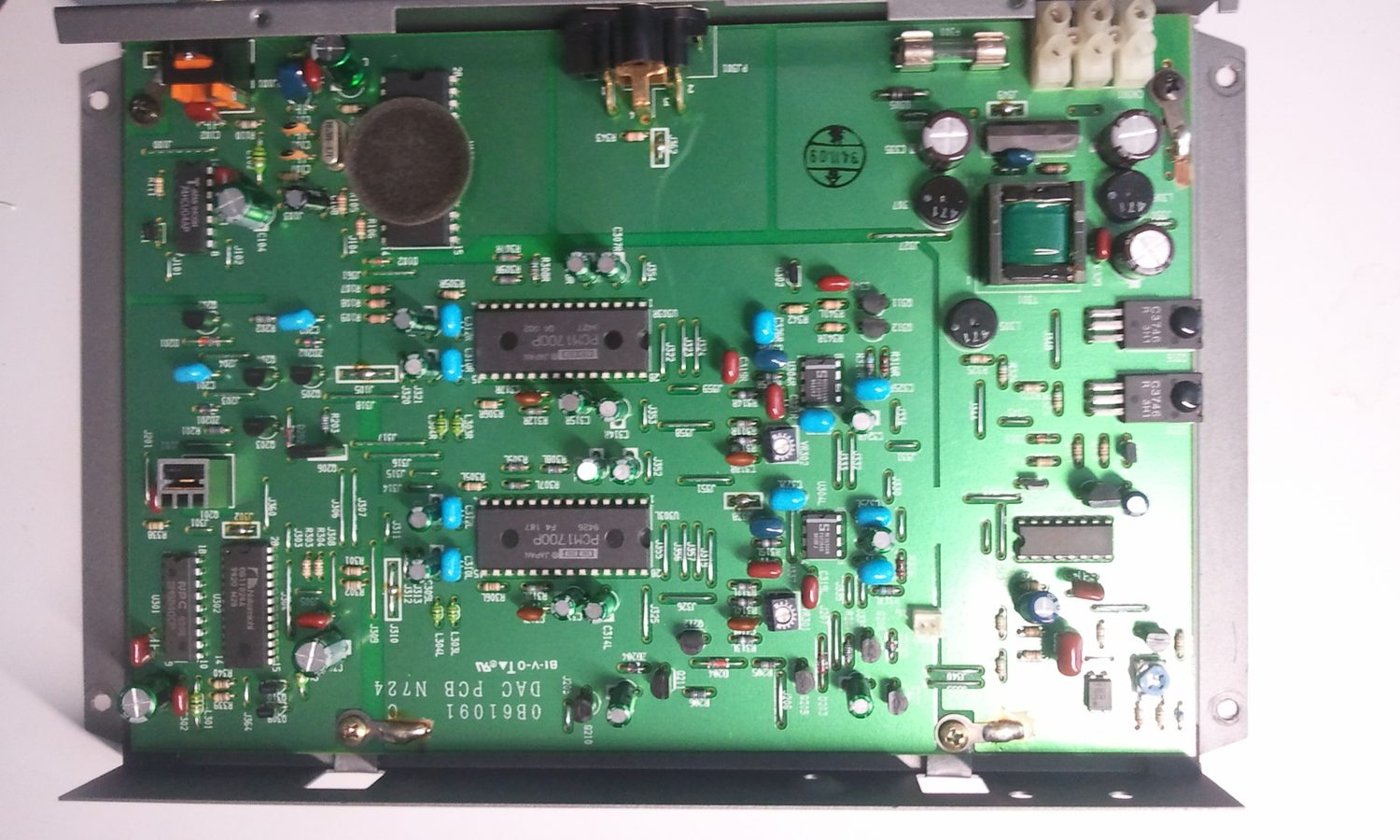

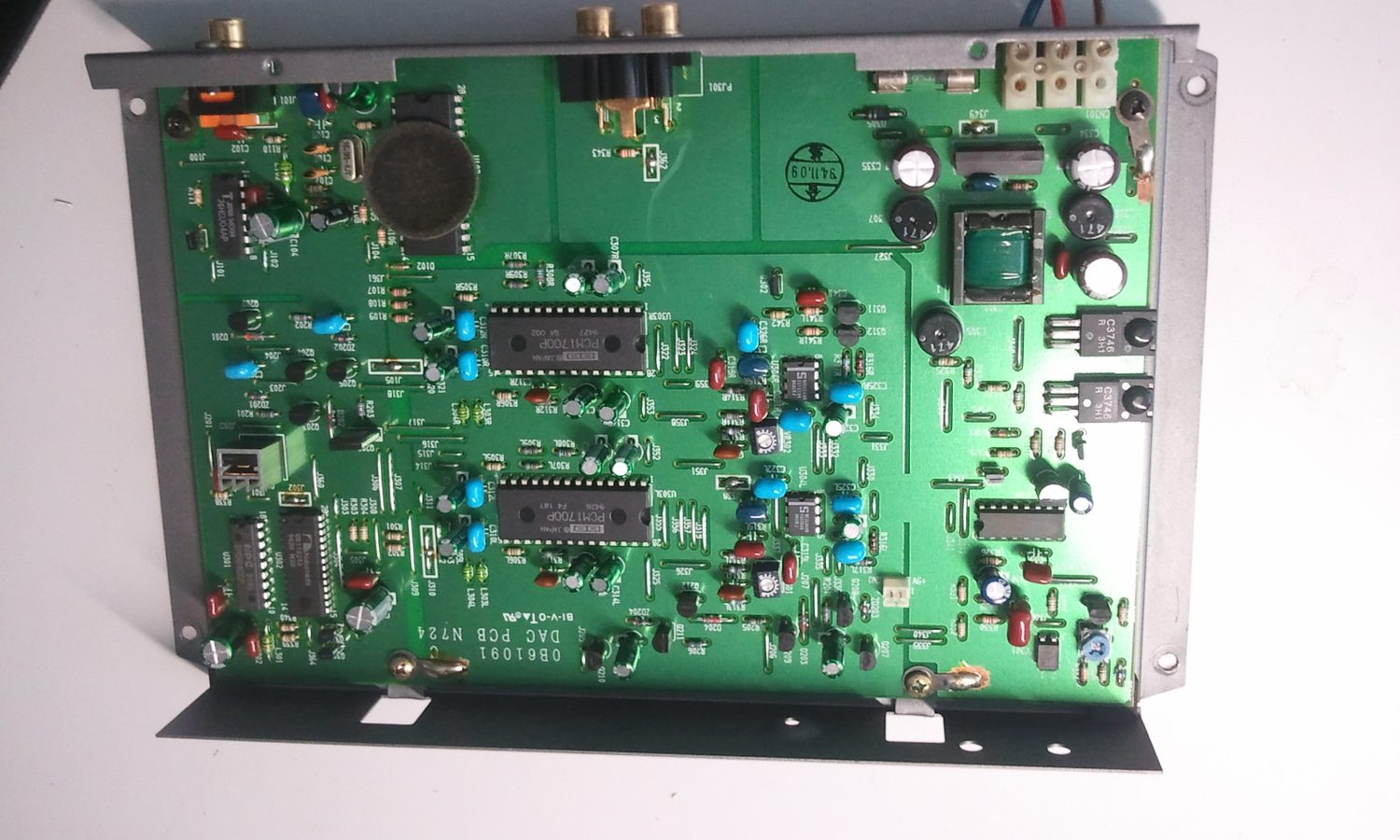

Плата a/d/s/ DA20e — зелёная двусторонняя PCB с плотным монтажом и выводными компонентами. На ней видны два крупных DIP-корпуса ЦАП, микросхемы логики, множество электролитов и плёночных конденсаторов, а также подстроечные элементы в аналоговой части. Такая компоновка типична для середины 1990-х: SMD-массивов нет, зато замена деталей удобна.

На плате есть технологические подписи, включая маркировку DAC PCB и позиционные обозначения компонентов R, C, L и U. Один из DIP-корпусов установлен в панельку, что упрощает замену при обслуживании. Для реставрации это плюс: панелька снижает риск повредить дорожки при ремонте.

Плата a/d/s/ DA20e и микросхемы

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Питание и аналоговая часть разнесены по разным участкам платы, а цифровые цепи отделены от выходных. Разделение заметно по расположению локальных стабилизаторов и электролитов у края платы. Это снижает взаимные помехи, что для устройства, работающего от бортовой сети автомобиля, особенно важно.

Цифро-аналоговое преобразование и микросхемы

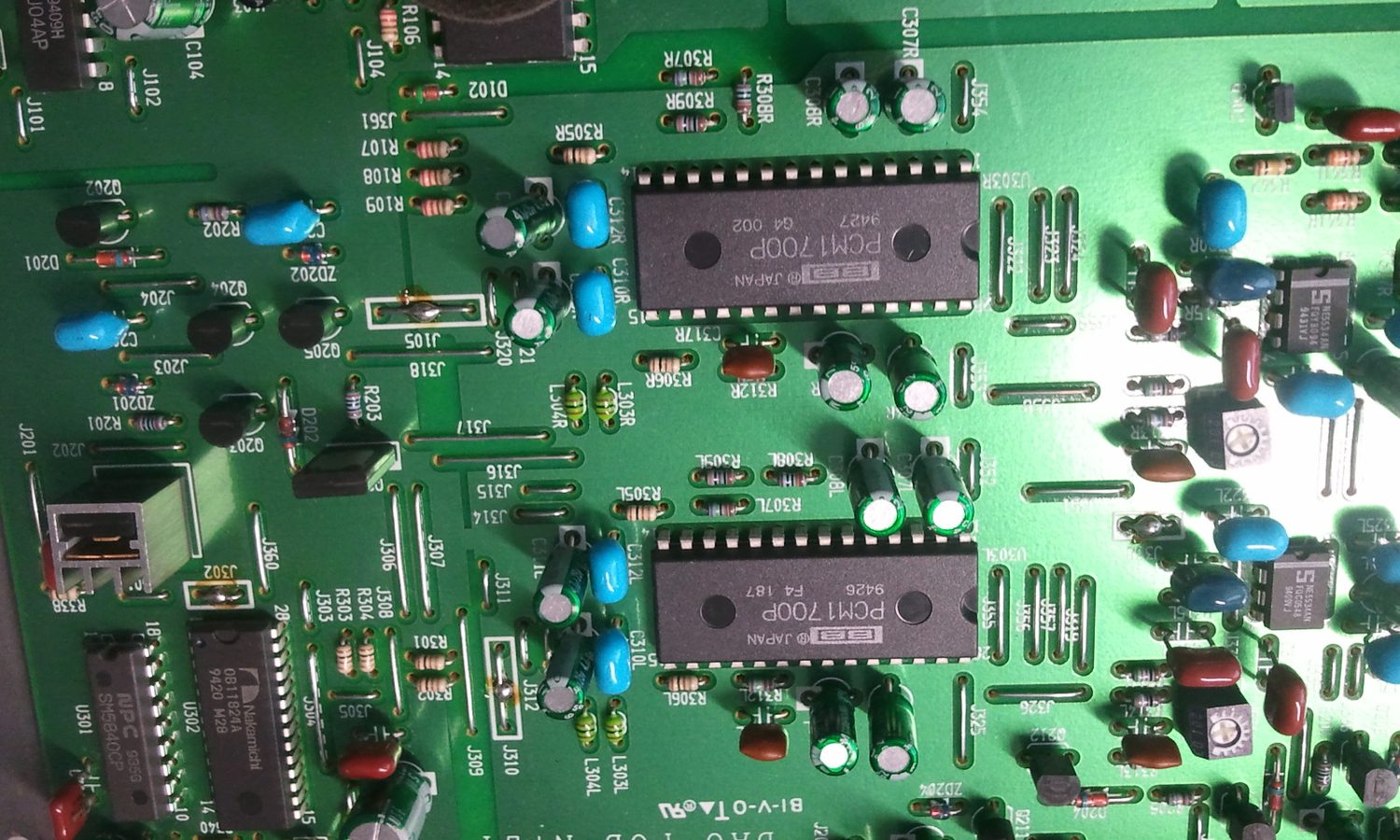

Цифро-аналоговое преобразование в a/d/s/ DA20e построено на двух микросхемах Burr-Brown PCM1700P. Маркировка хорошо читается на фото: логотип производителя, обозначение PCM1700P и надпись © Japan. Два корпуса в паре обслуживают стереофонический тракт, по одному преобразователю на канал.

Даты выпуска микросхем — 9426 и 9427, то есть 26-я и 27-я недели 1994 года. Это даёт ориентир по возрасту устройства: речь о середине 1990-х, когда внешний ЦАП в автомобиле считался признаком серьёзной инсталляции. Точный диапазон выпуска модели в источниках не приводится, поэтому мы опираемся именно на даты компонентов.

Рядом с преобразователями размещена микросхема NEC с маркировкой D71051GF — часть цифровой обвязки перед преобразователями. Точное назначение этого узла мы не приписываем, но отмечаем сам принцип: корректная работа ЦАП зависит не только от них самих. При ремонте стоит проверять всю цифровую цепь, а не только микросхемы преобразования.

Питание a/d/s/ DA20e

Питание DA20e рассчитано на бортовую сеть: этикетка указывает DC12volt, negative ground. Это значит, что корпус соединяется с массой автомобиля, а на вход подаётся 12 вольт постоянного тока. Отдельный вывод remote управляет включением, поэтому ЦАП активируется только вместе с источником.

Для винтажного компонента стабильность питания критична. Просадки и пульсации бортовой сети напрямую влияют на шумовую полку аналогового выхода, поэтому питание стоит брать отдельным проводом с предохранителем. Мы в мастерской сначала проверяем напряжение и массу, и лишь затем переходим к сигнальным цепям.

Блок не имеет собственного сетевого блока и не рассчитан на питание от бытовой сети. Это снимает вопрос о внешнем адаптере: DA20e создан для автомобиля и в домашней системе потребует отдельного источника на 12 В.

Чем внешний DA20e отличался от встроенных ЦАП?

Внешний ЦАП вроде DA20e выносит преобразование из головного устройства в отдельный блок. Встроенный преобразователь работает внутри магнитолы, рядом с импульсными цепями и механикой, а внешний получает свою плату, свой экран и своё питание. Именно поэтому в 1990-е такие блоки считались шагом вверх по качеству.

Разница ощутима прежде всего в развязке цепей. Отдельный корпус позволяет разнести цифровую и аналоговую части и подобрать качественные разъёмы. Головное устройство такими возможностями ограничено: его проектировали под размеры и функции, а не под чистоту преобразования.

Для системы это означает модульность. Заменив источник или усилители, владелец сохраняет сам ЦАП и не перестраивает весь тракт. В этом и была ценность внешнего преобразователя: он переживал несколько поколений остальных компонентов.

На что смотреть при покупке винтажного DA20e

При покупке a/d/s/ DA20e главный риск связан с возрастом устройства, а не с его архитектурой. Микросхемы преобразователей 1994 года и электролиты давно вышли за расчётный ресурс. Проверяйте плату на подтёки, вздутия и следы перегрева, а работоспособность — на реальном сигнале.

Второй момент — комплектность и состояние разъёмов. У DA20e два RCA-выхода и один цифровой вход, и окисленные позолоченные RCA встречаются часто. Уточняйте, есть ли на месте крепёж и монтажные уши, и сохранилась ли нижняя этикетка: по ней проверяются серийный номер и подлинность.

Третий аспект — совместимость источника. Внешний ЦАП не универсален: ему нужен совместимый цифровой выход с коаксиальным интерфейсом. Перед оплатой выясните, какое головное устройство стояло в паре с экземпляром и сохранились ли к нему кабели. Без подходящего источника даже исправный DA20e не раскроется.

Если вы собираете винтажную систему, сравните стоимость комплекта с современными решениями. Обзоры другой техники эпохи собраны в разделе обзоров винтажной автомобильной техники, а восстановление и настройку выполняет наша мастерская.

Ремонтопригодность и типичные отказы

Ремонтопригодность DA20e выше, чем у многих современных устройств: плата выполнена на выводных компонентах, а цифровая часть собрана на DIP-корпусах и панельке. Это упрощает замену микросхем и проверку цепей. Основной инструмент при восстановлении — схема или, при её отсутствии, прозвонка по плате.

Типичные отказы винтажного ЦАП — это высохшие электролиты, окисленные разъёмы и нарушенная пайка. Блок питания проверяют первым: без стабильных 12 В и надёжной массы дальнейший поиск бессмыслен. Затем проверяют цифровой вход и аналоговые выходы по каналам.

Отдельно стоит помнить о сервисной документации. Для ADS сохранились руководства по ряду моделей, включая усилители и ресиверы, но полного сервис-мануала DA20e в открытых источниках мы не нашли. Это усложняет поиск оригинальных схем, хотя сама плата читается визуально.
