Динамик 75 ГДН-1М-8: характеристики, размеры и применение

Акустический динамик 75 ГДН-1М-8 — это легендарный низкочастотный громкоговоритель, разработанный в СССР. Он отличается мощным и глубоким звучанием, что делает его востребованным как для создания домашней Hi-Fi акустики, так и для профессиональных студийных систем. В отличие от других моделей серии, например, Динамик 75 ГДН-1К-8, данная версия имеет свои особенности в магнитной системе и резонансных характеристиках.

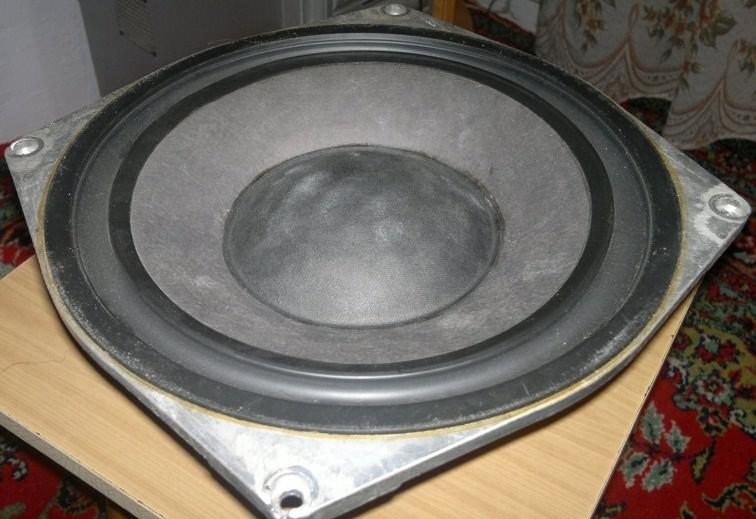

Конструкция динамика отличается высокой надежностью и прочностью. Большой диффузор обеспечивает необходимый ход для перемещения больших объемов воздуха, что критично для воспроизведения низких частот. Корзина и магнитная система спроектированы так, чтобы минимизировать нелинейные искажения даже при высоких уровнях громкости.

Этот громкоговоритель идеально подходит для меломанов и инженеров, ценящих «советское» качество. Диаметр диффузора 30 см и номинальная мощность 75 Вт позволяют использовать его в закрытых ящиках (ЗЯ) или фазоинверторах. Если вам нужен более компактный вариант, обратите внимание на Динамик 50 ГДС-1-8 «Фирма звук».

Модель 75 ГДН-1М-8 славится своей долговечностью. Технические параметры позволяют применять его в системах звукоусиления, где требуется чистый и мощный бас без «завала» на верхних частотах низкого регистра.

Технические параметры и размеры 75 ГДН-1М-8

Ниже приведена таблица основных электрических и габаритных характеристик динамика.

Параметры Тиля-Смолла и конструкция

Для правильного расчета акустического оформления (корпуса) критически важно знать параметры Тиля-Смолла. Динамик 75 ГДН-1М-8 обладает полной добротностью Qts 0,45 и эквивалентным объемом Vas 100 литров. Это указывает на то, что он лучше всего раскрывается в объемных корпусах, таких как фазоинвертор большого размера или ламинарный фазоинвертор.

Резонансная частота Fs составляет 25 Гц, что позволяет динамике воспроизводить инфранизкие частоты. Эффективный рабочий диапазон начинается от 31,5 Гц. Номинальное сопротивление 8 Ом и чувствительность 85,5 дБ являются стандартными для советской аппаратуры.

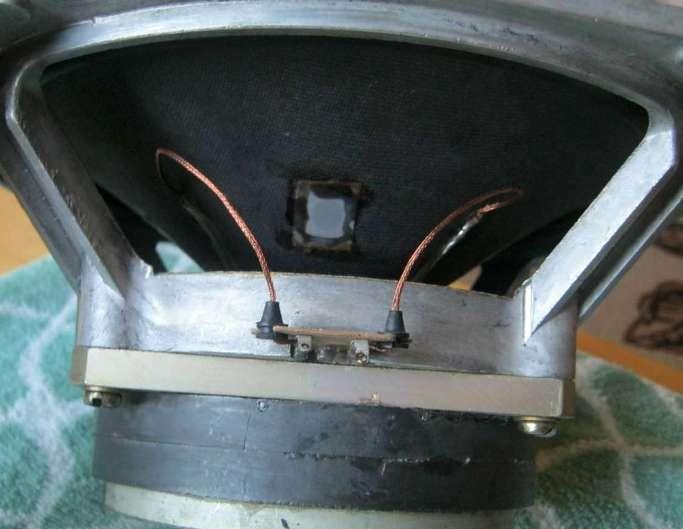

Конструктивно это низкочастотная диффузорная головка с кольцевым магнитом. Магнитная система построена на двух кольцевых ферритовых магнитах марки М25Б-170-3к (размер 134х57х12 мм каждый). Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость и легкость. Диффузор конусный, из бумажной массы, с тороидальным резиновым подвесом. Центрирующая шайба — тканевая.



Основные электрические параметры:

Эффективный рабочий диапазон частот: 31,5 – 1000 Гц

Номинальное электрическое сопротивление: 8 Ом

Предельная шумовая мощность: 75 Вт

Предельная долговременная мощность: 100 Вт

Уровень характеристической чувствительности: 85,5 дБ

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,45 (±0,1)

Эквивалентный объем: 100 л (±20 л)

Номинальное значение подводимого напряжения: 11 В

Габариты: 250х250х150 мм

Масса: 5 кг

Описание конструкции:

Низкочастотная диффузорная головка с кольцевым магнитом и неэкранированной магнитной системой. Магнитная система построена на двух кольцевых ферритовых магнитах марки М25Б-170-3к размером 134х57х12 мм. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Диффузор конусный, изготовленный из бумажной массы. Подвес тороидальной формы, изготовленный из резины. Центрирующая шайба изготовленная из ткани.



Для точной настройки акустической системы рекомендуется ознакомиться с полным паспортом динамика, доступным на диске. Также, если вам требуется более мощный аналог, рассмотрите Динамик 75 ГДН-115м-8.
