Динамик 6ГДВ-6-25 (10ГД-35): характеристики, размеры и аналоги

6ГДВ-6-25 (10ГД-35) — это советский высокочастотный электродинамический громкоговоритель, разработанный ПО «Радиотехника» (г. Рига). Динамик предназначен для использования в качестве высокочастотного звена в выносных акустических системах высшей группы сложности. Основные параметры: номинальная мощность 6 Вт, сопротивление 16 Ом или 25 Ом, диапазон частот 5000–25000 Гц. Отличается надежностью и чистым звучанием, что делает его востребованным среди аудиофилов для ретро-аудиопроектов и модернизации vintage-акустики. Для сравнения, другие модели, такие как динамик 6 ГД-2 (10 ГД-35 от РРЗ), имеют схожие назначения, но могут отличаться конструктивными особенностями.

Головка имеет круглую форму с неэкранированной магнитной цепью. Установочный фланец и акустическая линза выполнены из пластмассы. Динамик широко применялся в профессиональных и домашних аудиосистемах СССР благодаря стабильности параметров и долговечности.

Таблица основных характеристик 6ГДВ-6-25 (10ГД-35)

Параметр Значение
Тип громкоговорителя Высокочастотный (ВЧ)
Номинальная мощность 6 Вт
Минимальная рабочая мощность 5 Вт
Номинальное сопротивление 16 Ом / 25 Ом
Диапазон частот 5000 – 25000 Гц
Частота основного резонанса 2900 – 3600 Гц
Чувствительность 91 дБ
Коэффициент гармоник (КГИ) 2%
Неравномерность АЧХ 12 дБ
Диаметр диффузора 250 мм (10")
Внешние размеры 100х100х35 мм
Вес 1 кг
Ход диффузора 8 мм
Диаметм магнита 90 мм (К85х35х15 мм)

Старое наименование 10ГД-35. Изготовлялся на ПО «Радиотехника», г. Рига. Для применения в выносных АС высшей группы сложности в качестве высокочастотного звена для работы в помещениях. Выпускается с номинальным сопротивлением и 25 Ом.

Технические характеристики 6ГДВ-6-25:

Диапазон частот: 5000 – 25000 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность: 91 дБ

6ГДВ-6-26_

Коэффициент гармонических искажений при рабочей мощности: 2%

Сопротивление: 25 Ом

Паспортная мощность: 6 Вт

Частота основного резонанса: 2900 – 3600 Гц

Внешние размеры: 100х100х35 мм

Вес: 1 кг

6ГДВ-6-26_

Особенности конструкции 6ГДВ-6-25

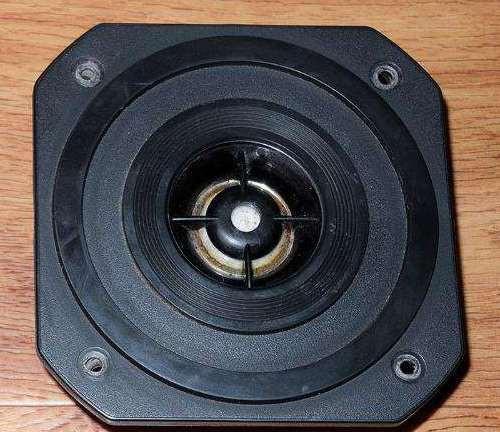

Головка электродинамического типа, , круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы.

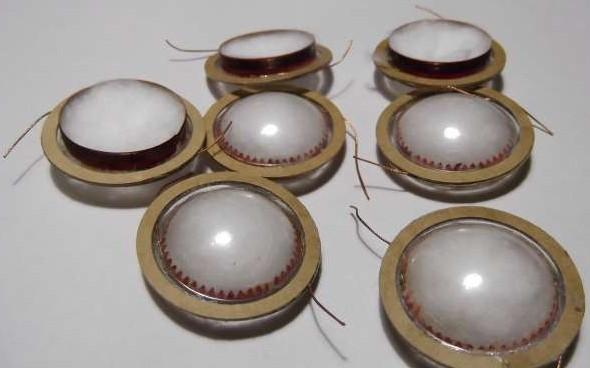

Куполообразная диафрагма с подвесом изготовлена на основе пленки из полиэтилентерефтолата. Звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 67, в первом слое 34 витка, во втором – 33, омическое сопротивление 21,7 Ом (±1,5 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,07 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 25,95 мм.

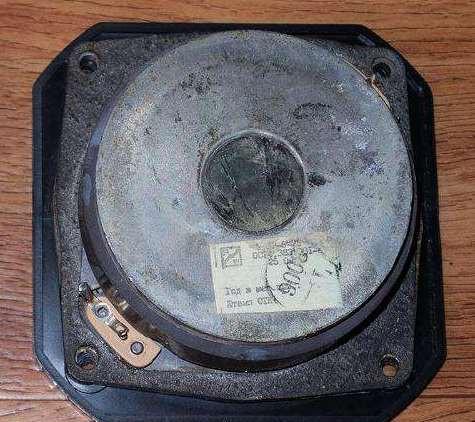

Магнитная цепь 6ГДВ-6-25:

6ГДВ-6-26_
  1. Кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;
  2. Керна диаметром 25 мм;
  3. индукция в зазоре 1,4 Тл.

При поиске аналогов или модернизации акустики также стоит обратить внимание на другие классические советские динамики, например, динамик 4 ГД-36, который часто используется в качестве среднечастотного звена в паре с ВЧ головками.
