Динамик 6ГДШ-5-4: характеристики, размеры и применение

6ГДШ-5-4 — это легендарный советский широкополосный громкоговоритель, разработанный заводом «Динамик» (г. Гагарин). Модель изначально создавалась для использования в переносной бытовой аппаратуре второй группы сложности, включая радиоприемники, магнитофоны и портативные колонки. Благодаря высокой надежности и уникальному звучанию, этот динамик популярен среди радиолюбителей, занимающихся реставрацией ретро-аудиотехники, и аудиофилов, ценящих «теплый» аналоговый звук.

Данная модель обладает бумажным диффузором и мощной магнитной системой, что обеспечивает чистую передачу как низких, так и высоких частот с минимальными искажениями. Компактные габариты и небольшой вес делают 6ГДШ-5-4 идеальным выбором для самостоятельной сборки акустических систем. Если вы ищете аналог для замены вышедшего из строя динамика, обратите внимание на Динамик 5 ГДШ-6-4, который имеет схожие принципы работы, но отличается размером диффузора.

Технические характеристики 6ГДШ-5-4

Ниже приведена таблица с основными параметрами динамика, необходимыми для расчета акустического оформления (сабвуфера, фазоинвертора или закрытого ящика).

Параметр	Значение
Номинальная мощность	6 Вт
Рабочая мощность	4 Вт
Долговременная мощность	15 Вт
Номинальное сопротивление	4 Ом
Чувствительность	92 дБ
Диапазон частот	100 – 12500 Гц
Частота резонанса (Fs)	140 ±35 Гц
Полная добротность (Qts)	1,4 ±0,6

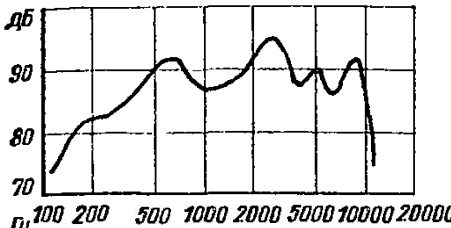

Неравномерность АЧХ	14 дБ

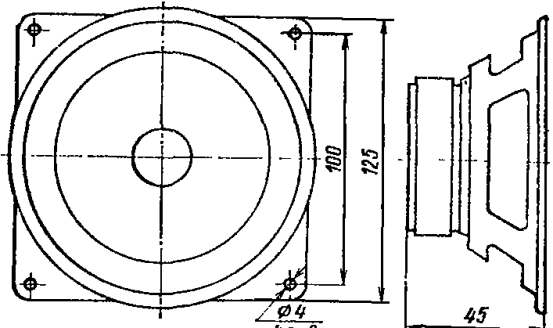

Габариты (диаметр x высота)	Ø125 x 45,5 мм
Вес	0,29 кг
Ход диффузора	4 мм

Для подключения динамика к усилителю или источнику сигнала используются стандартные разъемы. Важно соблюдать полярность подключения: «плюс» усилителя соединяется с положительным контактом динамика. Более подробные инструкции по монтажу вы найдете в статье о том, как правильно подключить динамик 6ГДВ-6С-16, принципы подключения схожи для большинства советских громкоговорителей.

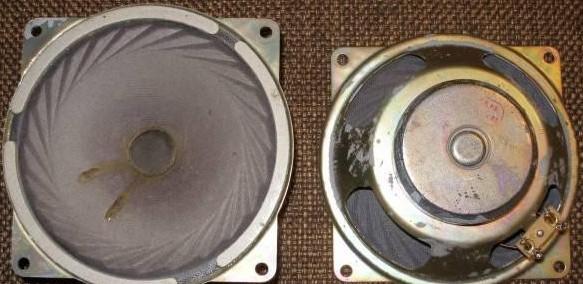

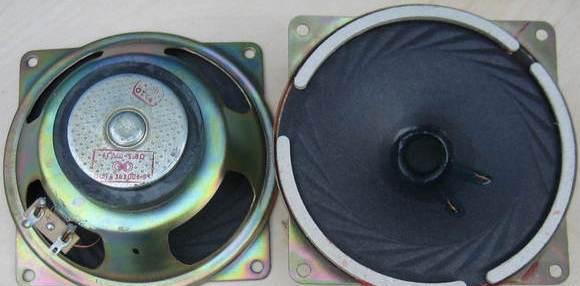

Конструкция и материалы

Головка электродинамического типа выполнена по классической схеме с неэкранированной магнитной цепью. Корзина изготовлена методом штамповки из стали, что обеспечивает жесткость конструкции при минимальном весе.

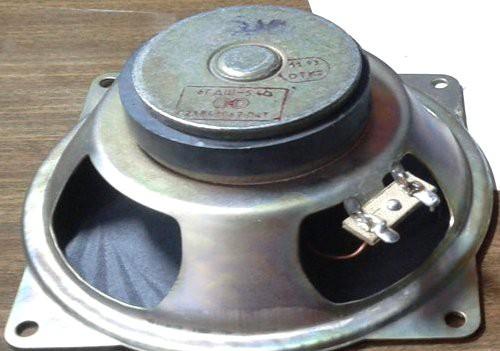

Магнитная система включает:

Ферритовый магнит марки М25БА170 (размер К61х24х8 мм).
Керн диаметром 15 мм.

Верхний фланец с отверстием 6,7 мм.
Высота воздушного зазора — 3 мм, радиальная ширина — 0,85 мм.
Индукция в зазоре составляет 0,8 Тл.

Подвижная система:

Звуковая катушка: намотана медным проводом ПЭВЛ (диаметр 0,14 мм). Двухслойная намотка, 60 витков (31 в первом слое, 29 во втором). Омическое сопротивление катушки — 4 Ом. Каркас изготовлен из бумаги марки К-080.

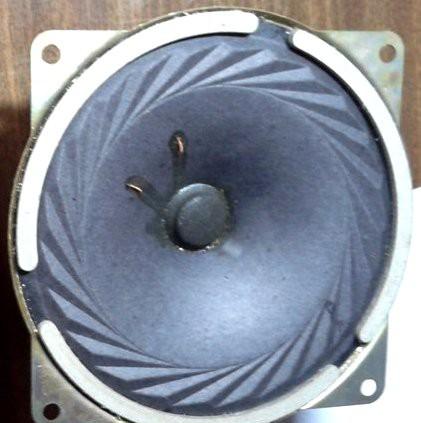

Диффузор: изготовлен из бумажной массы (70% сульфитной целлюлозы и 30% сульфатной небеленой) с пропиткой лаком НЦ-62. Подвес также выполнен из бумажной массы.
Центрирующая шайба: тканевая, пропитанная бакелитовым лаком.
Пылезащитный колпачок: тканевый, с пропиткой бакелитовым лаком.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры второй группы сложности для работы в помещениях и на открытом воздухе.
