Динамик 6ГДШ-102-4: характеристики, размеры и применение

Модель 6ГДШ-102-4 — это легендарный советский широкополосный громкоговоритель, выпускавшийся на Знаменском заводе «Акустика». Динамик сохраняет высокую популярность среди радиолюбителей и аудиофилов благодаря надежной конструкции и специфическому «теплому» звучанию. Он предназначен для создания акустических систем (АС) в домашних и профессиональных условиях. Диффузор из плотной бумаги с бумажным подвесом обеспечивает четкую атаку и сбалансированные высокие частоты, минимизируя интермодуляционные искажения. Разработка базируется на классических принципах акустики, что делает этот динамик отличным выбором для винтажных сборок или современных проектов в стиле ретро. Для сравнения, если вам нужен более современный аналог, обратите внимание на динамик 6 ГДШ-4-02.

Ключевой особенностью 6ГДШ-102-4 является большой ход диффузора, который позволяет добиваться глубокого и объемного баса в фазоинверсных и закрытых ящиках. Диаметр корпуса в 8 дюймов (около 203 мм) обеспечивает качественное воспроизведение широкого спектра частот. Устройство отличается внушительным весом (около 2.5–3 кг, несмотря на то, что в некоторых таблицах указывается до 7 кг с учетом упаковки или опечатки, реальная масса головки ниже), что говорит о массивной магнитной системе и высокой прочности. Динамик эффективно работает при различных нагрузках, легко интегрируется в корпус и обладает уникальным характером звучания, любимым за естественность. Номинальное сопротивление катушки составляет 4 Ом.

Чтобы оценить все возможности динамика, ниже приведены детальные технические характеристики и параметры, собранные на основе данных завода-изготовителя и реальных измерений.

Технические характеристики 6ГДШ-102-4

Широкополосная динамическая головка 6ГДШ-102-4 изготавливалась на . Конструкция отличается простотой и надежностью: диффузор и подвес выполнены из бумаги, пылезащитный колпачок — из пленки. Корзина изготовлена из стали методом штамповки, что обеспечивает жесткость при относительно низкой стоимости. Магнитная система построена на базе мощного кольцевого ферритового магнита, что позволяет получить хороший ход диффузора без использования тяжелых неодимовых аналогов.

Габаритные размеры и чертеж

При проектировании акустического корпуса важно учитывать реальные габариты динамика. Основные размеры для 6ГДШ-102-4:

• Внешний диаметр: 203 мм (8 дюймов)
• Монтажное отверстие (по центру): Ø100 мм
• Диаметр магнита: 76 мм (3 дюйма)

• Высота магнита: около 30-35 мм

Для точного расчета корпуса рекомендуется использовать параметры Thiele/Small, если они доступны для конкретной партии, так как советские динамики могут иметь разброс характеристик. В качестве альтернативы для более компактных систем можно рассмотреть динамик 8 ГДШ-1-4 (4 ГД-35), который имеет схожий принцип работы, но другие габариты.

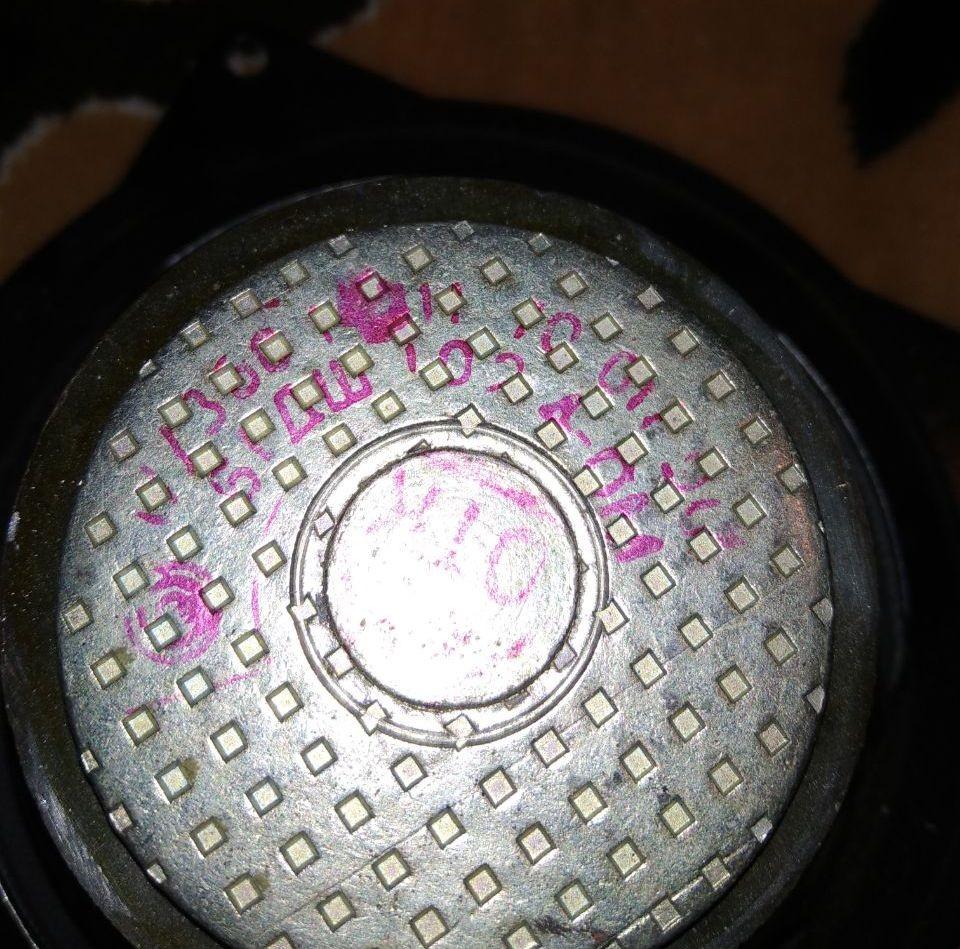

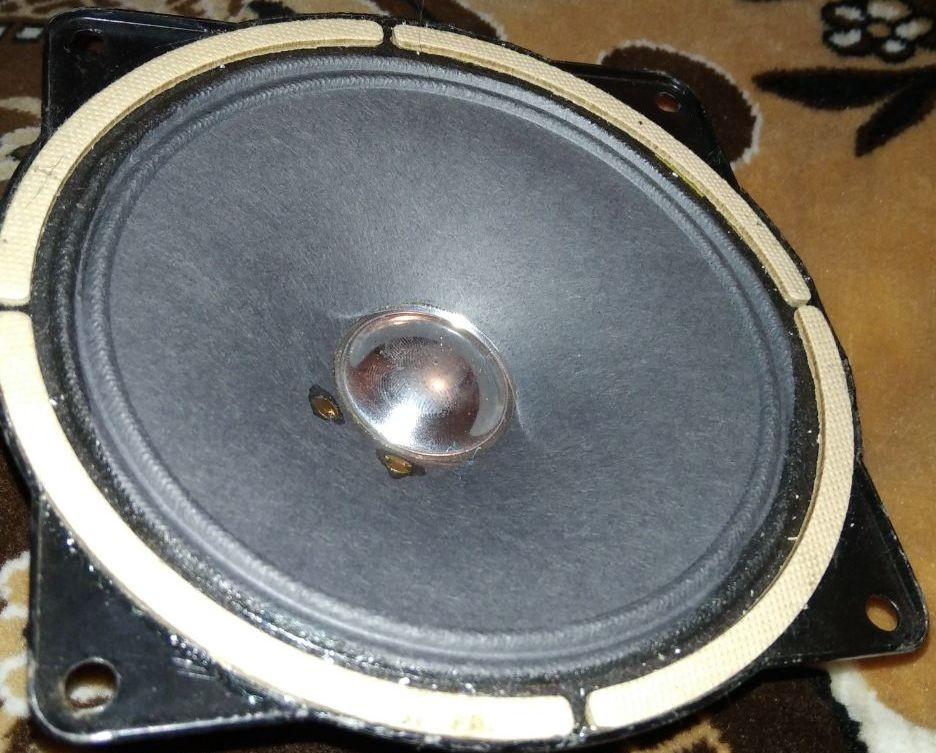

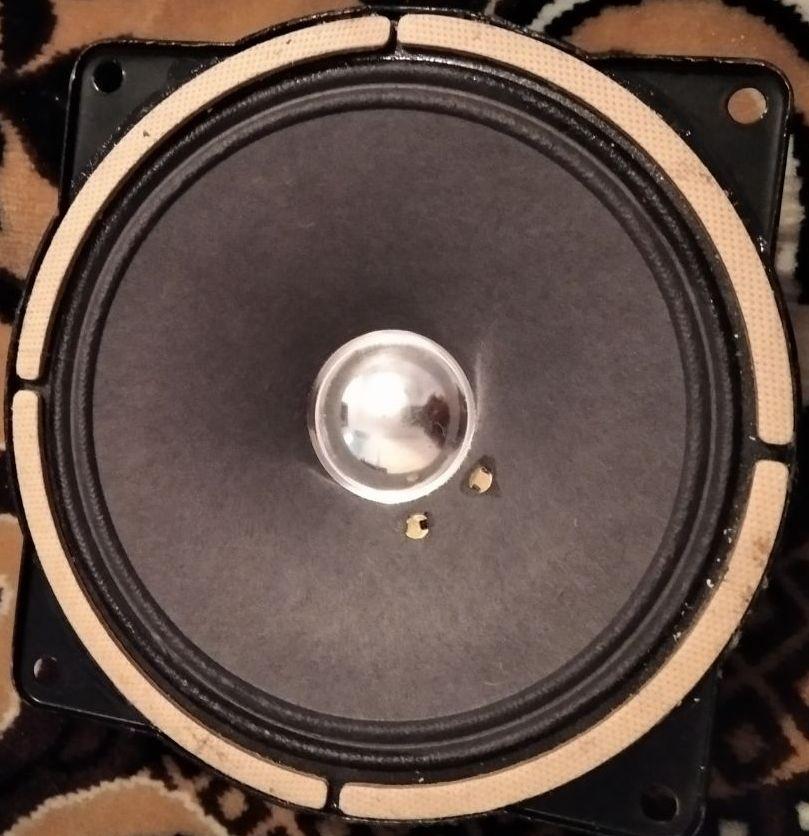

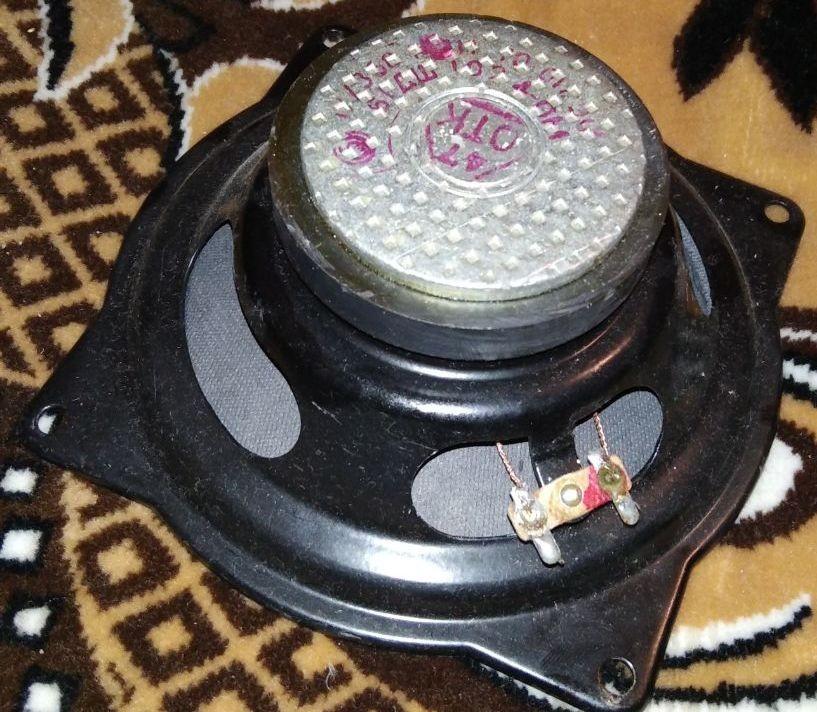

Автор фото: Назар
