Динамик 50 ГДН-3-4 (25 ГД-41)

50 ГДН-3-4 (25 ГД-41) — это легендарный советский низкочастотный динамик мощностью 50 Вт и сопротивлением 4 Ом. Предназначен для создания глубокого баса в домашних и профессиональных акустических системах. Динамик оснащен мощным диффузором, который обеспечивает насыщенные низкие частоты и высокую надежность. Его часто используют в качестве основного элемента в стационарных АС или в качестве замены в современных колонках. Для сравнения, Динамик 50 ГДН-3-30 (25 ГД-42) имеет аналогичные габариты, но отличается магнитной системой, что влияет на характеристики звучания.

Диаметр динамика составляет 25 см (10 дюймов), что позволяет ему эффективно воспроизводить широкий диапазон частот. Магнитная система разработана для обеспечения стабильного звукового давления и минимизации искажений. Модель 50 ГДН-3-4 является наследником советских акустических традиций и славится своей прочностью. В отличие от Динамик 25 ГДШ-1-4, который часто используется в фазоинверсах, этот динамик лучше раскрывается в закрытых ящиках или сложных конструкциях.

Расшифровка модели 50 ГДН-3-4 (25 ГД-41) подчеркивает её спецификации: "50" указывает на номинальную мощность в ваттах, "ГДН" — громкоговоритель динамический низкочастотный, "3" — порядковый номер разработки, "4" — импеданс в Ом. Применение этого динамика разнообразно: от студийного мониторинга до домашних кинотеатров. Характер звучания данной модели характеризуется как насыщенный и детализированный, с акцентом на низкие и средние частоты.

Таблица характеристик 50 ГДН-3-4 (25 ГД-41)

Параметр	Значение
Номинальная мощность	50 Вт
Минимальная рабочая мощность	5 Вт
Сопротивление (Импеданс)	4 Ом
Диаметр динамика	25 см (10 дюймов)
Ход диффузора	3.5 мм
Вес	3 кг (по таблице), 4.75 кг (паспортный)
Сфера применения	Домашние и профессиональные аудиосистемы
Диапазон частот	31,5 – 2000 Гц
Чувствительность	87 дБ
Диаметр магнита	125 мм
Характер звучания	Насыщенный и детализированный
Полярность	Подключаемая
Тип магнитной цепи	Неэкранированная

Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск.

Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях.

Технические характеристики 50ГДН-3-4 (25ГД-41):

Диапазон частот: 31,5 – 2000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 87 дБ

Среднее звуковое давление: 1,26 Па

Коэффициент гармонических искажений на частотах:

63 – 80 Гц: 6%

125 – 400 Гц: 4%

630 – 2000 Гц: 3%

Сопротивление: 4 Ом

Паспортная мощность: 50 Вт

Долговременная мощность: 50 Вт

Кратковременная мощность: 100 Вт

Частота основного резонанса: 30 Гц (±3 Гц)

Полная добротность: 0,2 – 0,7

Эквивалентный объем: 50 – 150 л

Вес: 4,75 кг

Особенности конструкции 50ГДН-3 (25ГД-41)

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Рама изготовлена методом литья под давлением из алюминиевого сплава.

Магнитная цепь состоит из следующих элементов:

двух кольцевых ферритовых магнитов марки 28БА170 или 25БА170 размером К134х57х12 мм;
керна диаметром 50 мм с отверстием диаметром 15 мм;

верхнего фланца c отверстием диаметром 53,6 мм.
высота воздушного зазора 6 мм, его радиальная ширина 1,8 мм, индукция в зазоре 1,3 Тл.

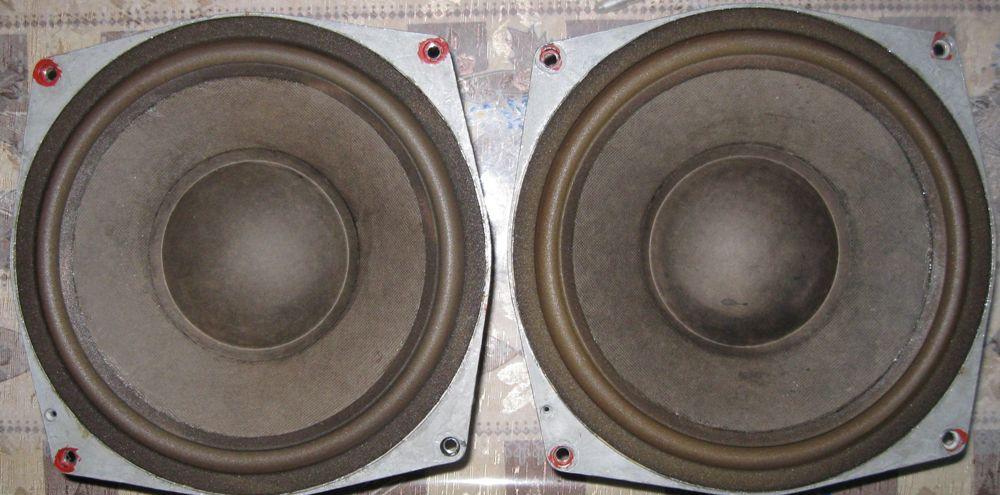

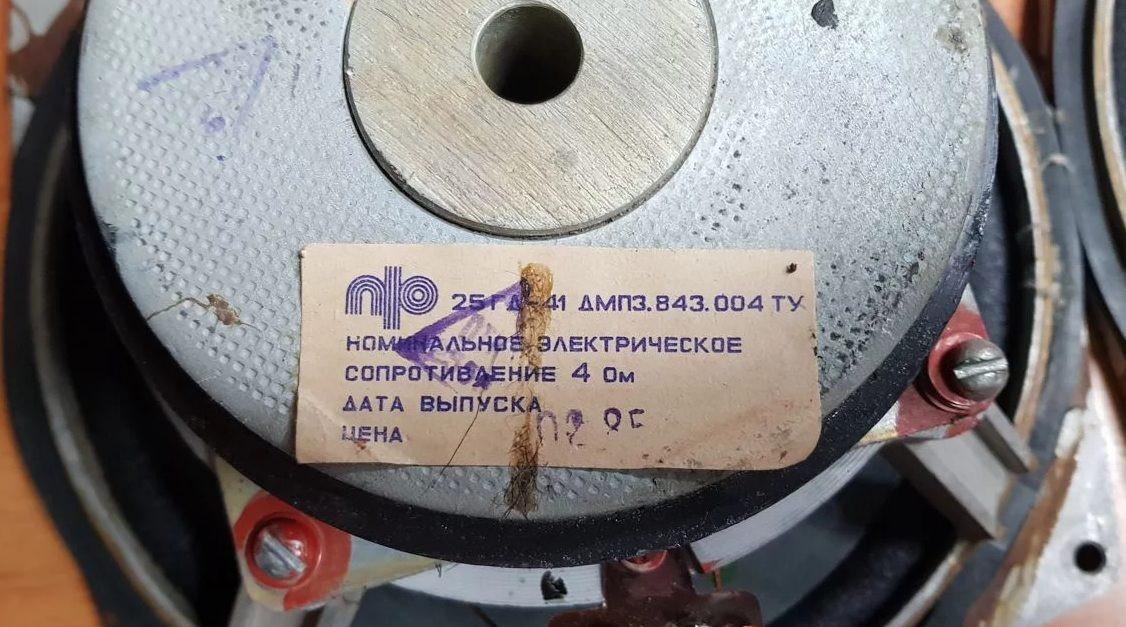

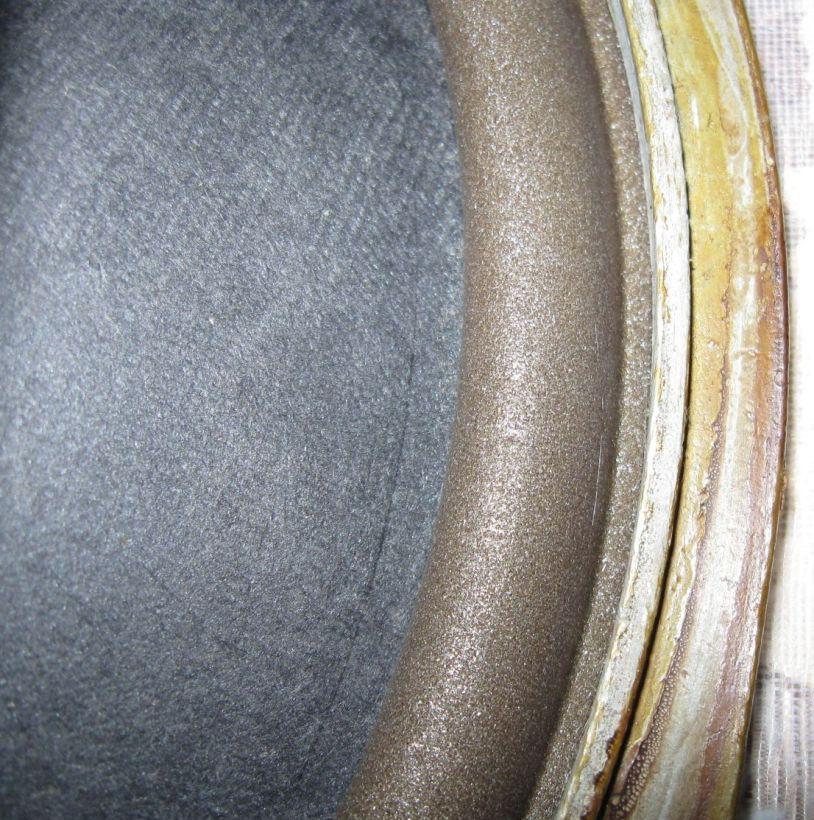

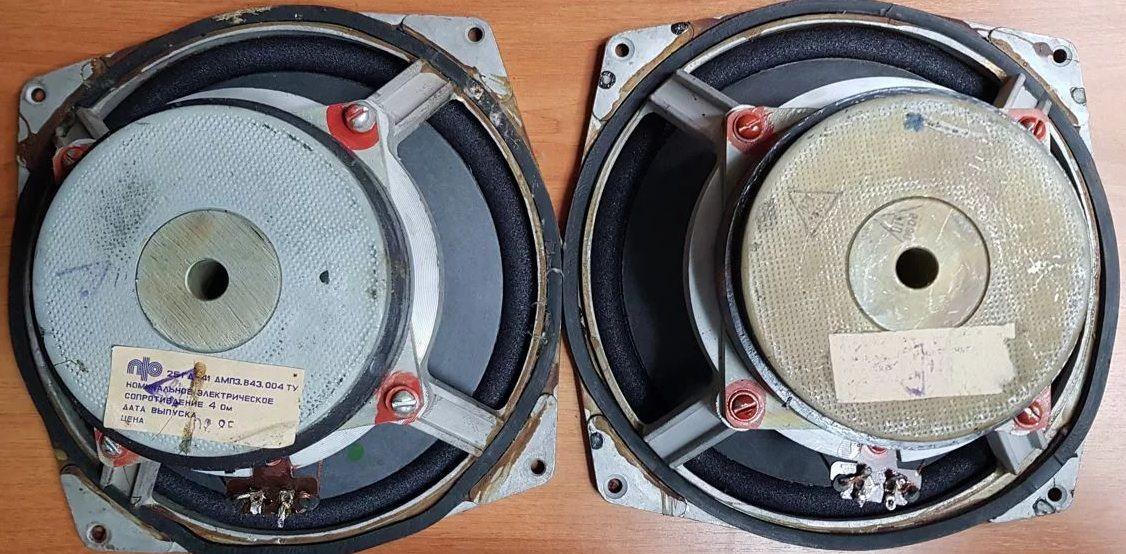

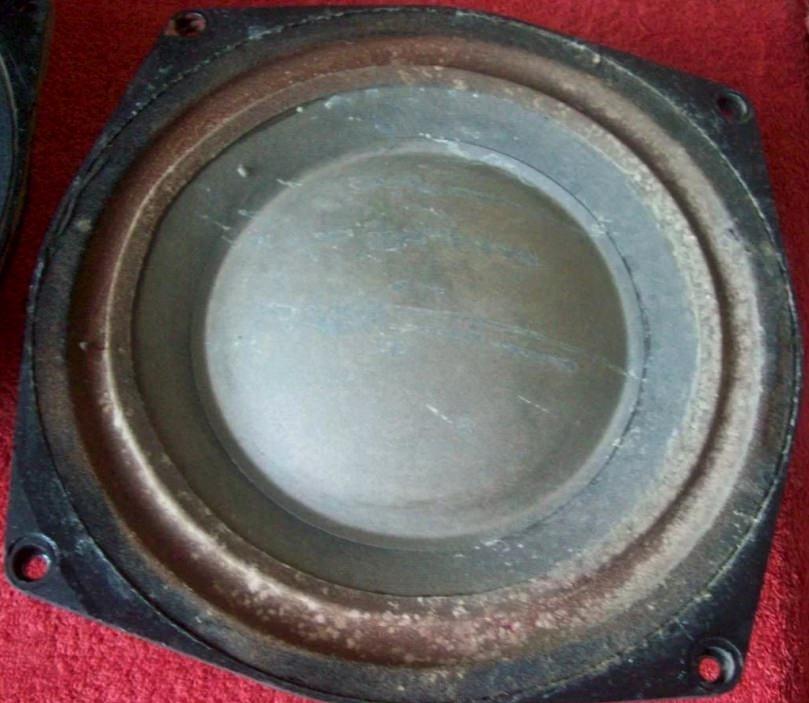

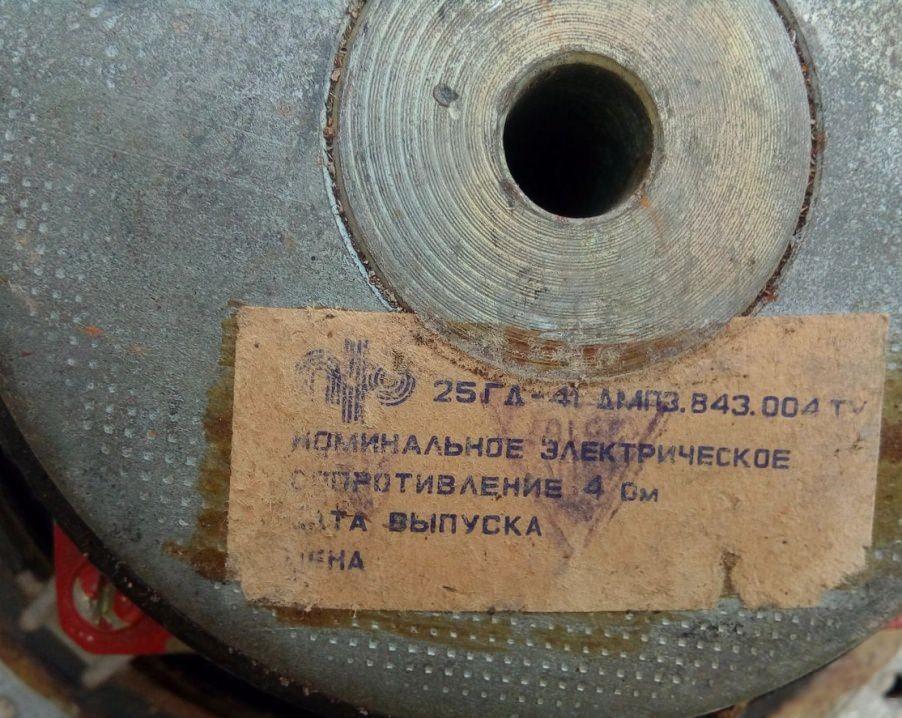

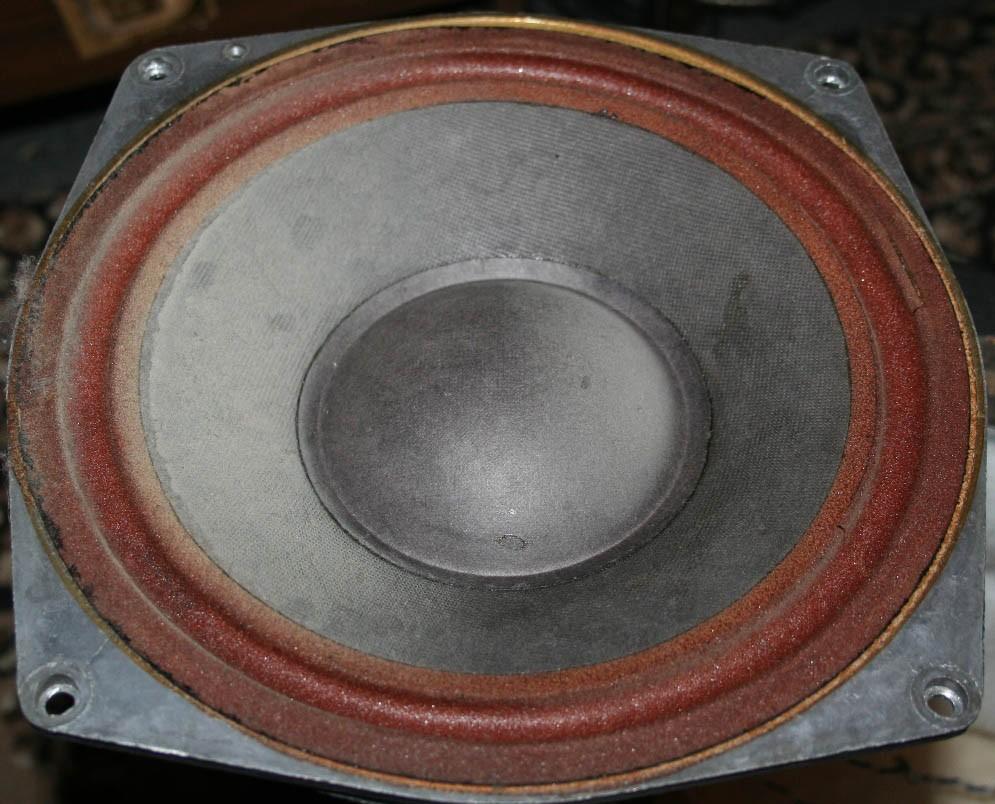

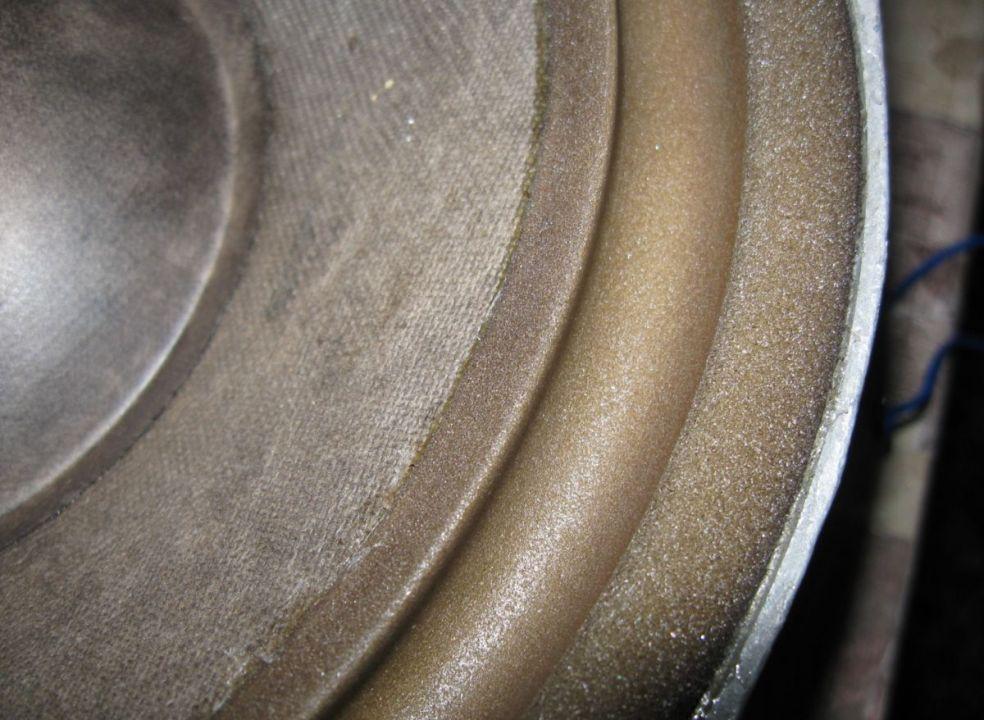

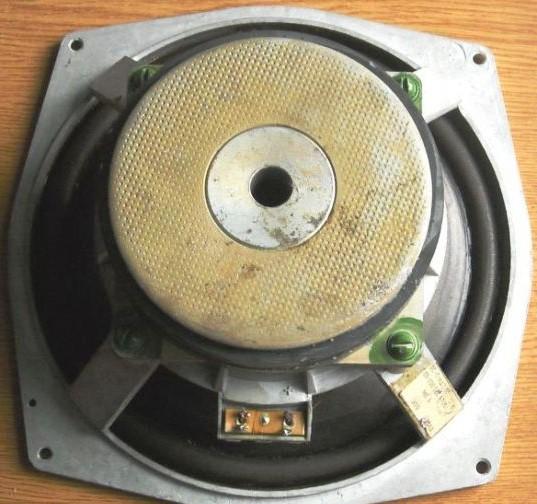

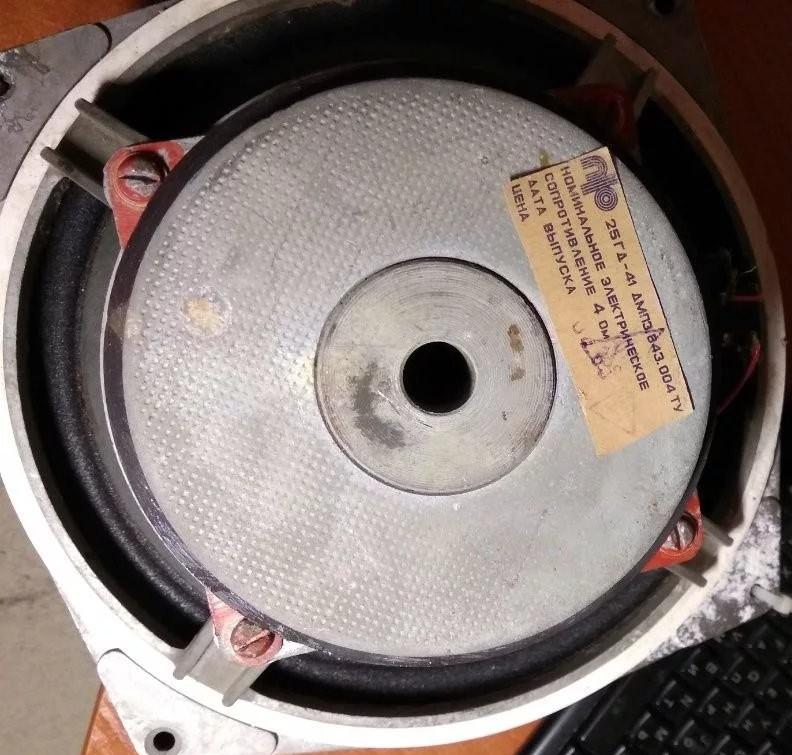

Фото 25ГД-41:

Подвижная система включает в себя:

звуковую катушку, намотанною проводом марки ПЭТВ-1 диаметром 0,355 мм, намотка двухслойная, в первом слое 44 витка, во втором — 43, высота намотки 17 мм, омическое сопротивление 3,4 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из фольги АД1-Т-0,05х40 толщиной 0,05. Высота 3К 33,5 мм, внутренний диаметр 50,7 мм, внешний (вместе c намоткой) 52,45 мм;
диффузор конической формы переменной толщины, изготовленный из бумажной массы c пропиткой;

подвес тороидальной формы, изготовленный из полиуретана;
центрирующую шайбу, изготовленную из ткани c пропиткой;
колпачок сферической формы, изготовленный из той же, бумажной массы с пропиткой.

Для оптимального звучания рекомендуется использовать закрытый ящик объемом 50-150 литров или фазоинверс. Динамик отлично подходит для тех, кто ищет надежное решение для качественного воспроизведения низких частот, сочетая в себе доступность и проверенное временем качество.
