Динамик 5 ГДШ-9-4: характеристики, размеры и аналоги

Широкополосный советский громкоговоритель 5 ГДШ-9-4 разработан Рязанским радиозаводом (ныне АО «РРЗ-РУСАудио»). Номинальная мощность составляет 4 Вт, сопротивление звуковой катушки — 4 или 8 Ом, а диаметр диффузора — 9 см (3,5 дюйма). Динамик отличается надежностью и сбалансированным звучанием, что делает его востребованным среди радиолюбителей. Для тех, кто ищет более компактное решение, подойдет аналогичный динамик 5 ГДШ-6-8 с уменьшенным диаметром.

Технические характеристики 5 ГДШ-9-4

Основные параметры устройства сведены в таблицу ниже. Обратите внимание на расшифровку маркировки: 5 — тип (громкоговоритель), ГДШ — широкополосный, 9 — диаметр в см, 4 — номинальное сопротивление в Омах.

Конструкция и материалы

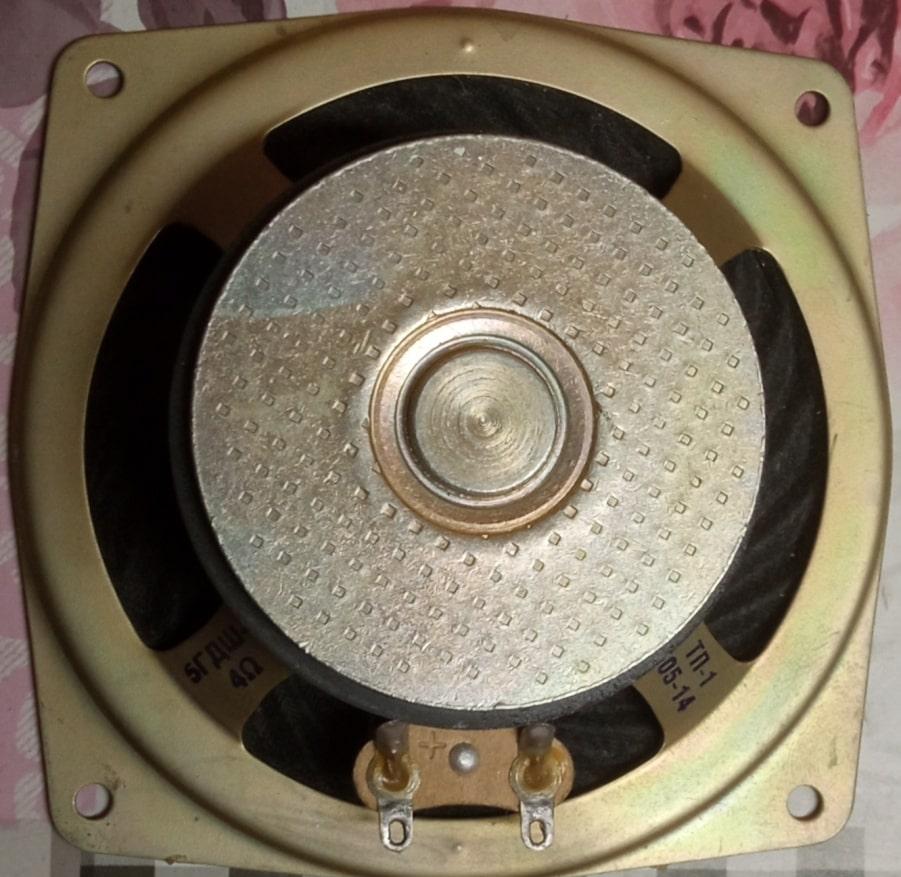

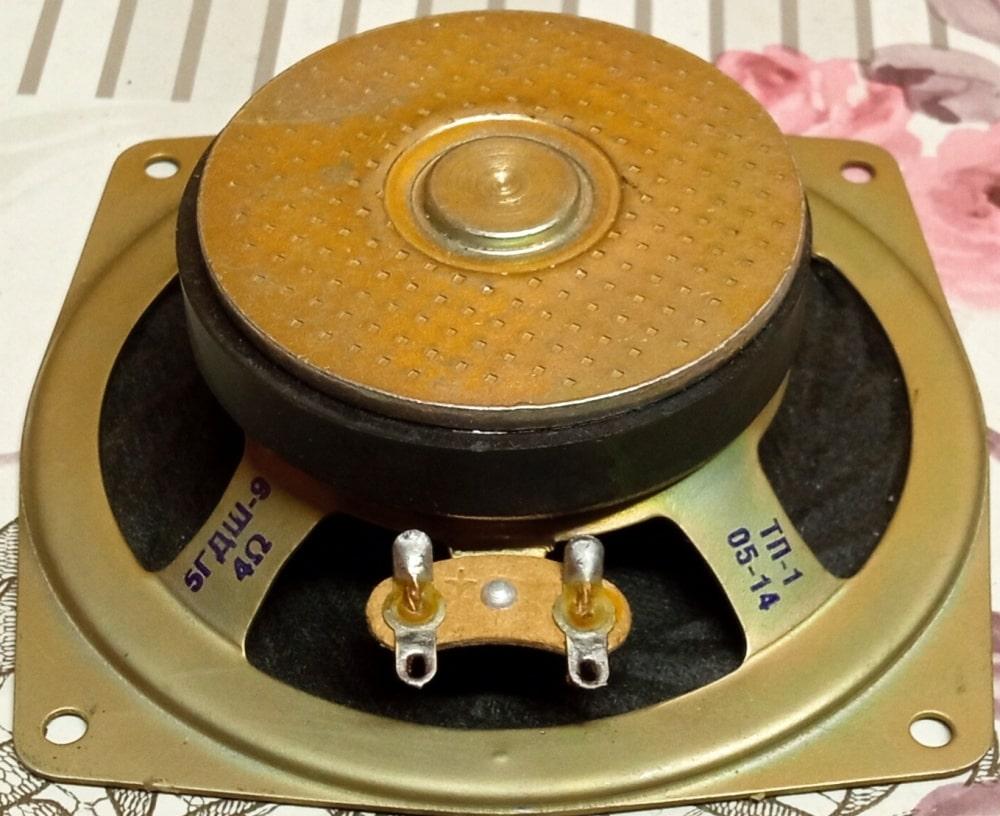

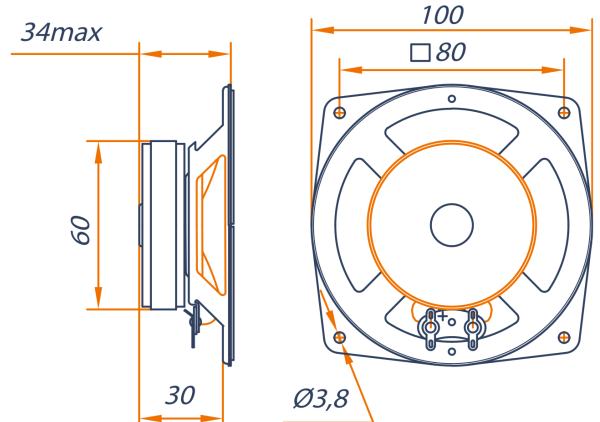

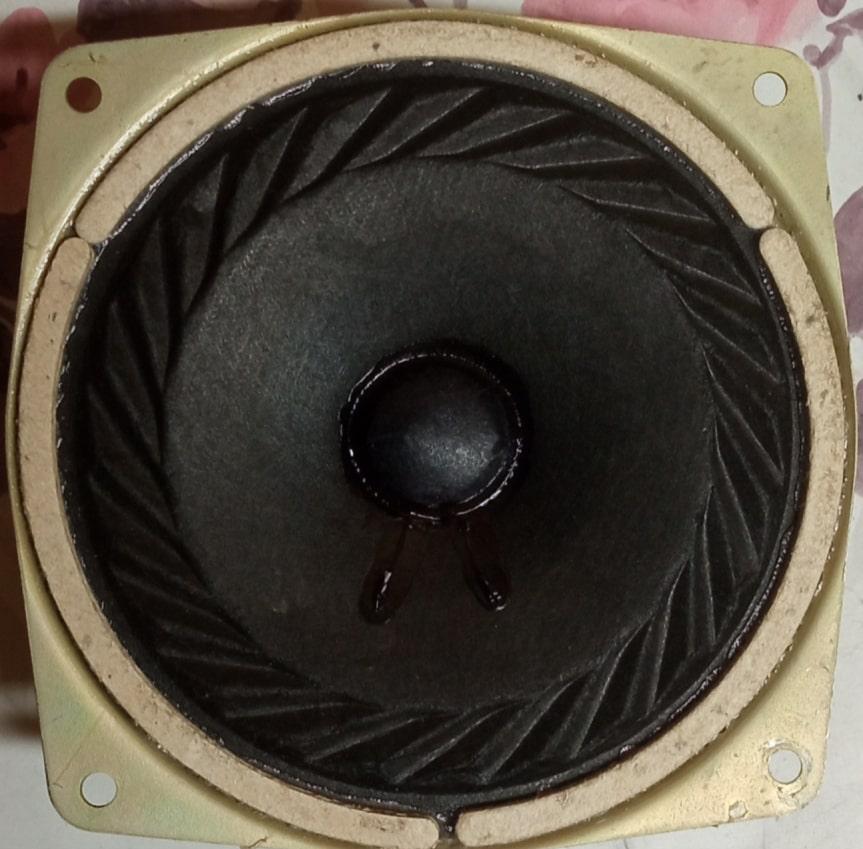

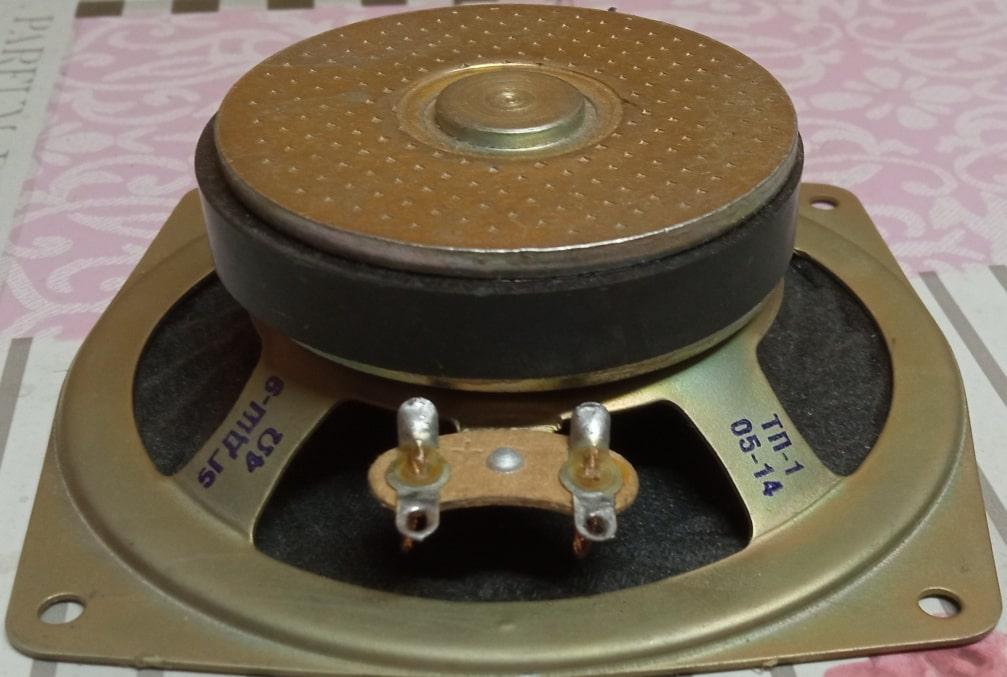

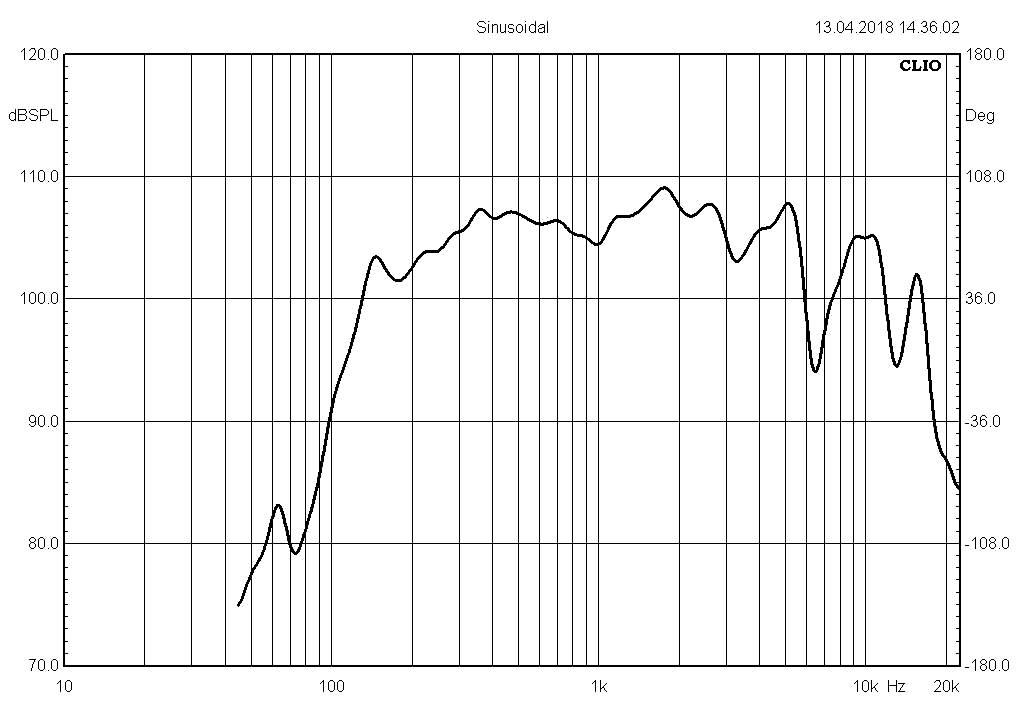

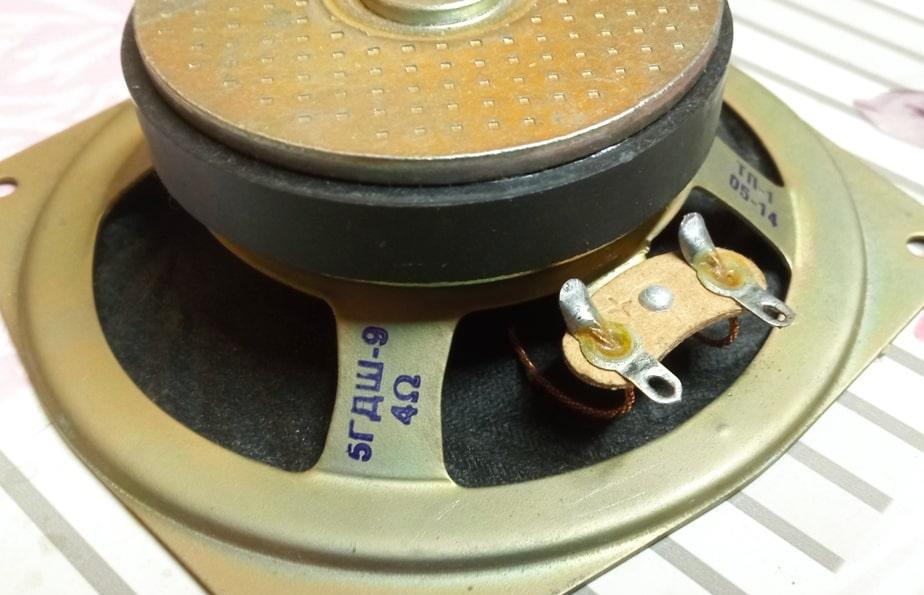

Динамик имеет неэкранированную магнитную систему на кольцевом феррите. Диффузор и тангенциальный подвес изготовлены из бумаги, рама — штампованная стальная. Ход диффузора составляет 5 мм, а внешние габариты — 100×100×35 мм. Установочный диаметр отверстия — ∅80 мм. Чувствительность устройства достигает 90 дБ (±3 дБ), рабочий частотный диапазон — от 140 до 12500 Гц. Предельная шумовая мощность равна 5 Вт, кратковременная — 15 Вт. Полярность подключения обратная. Вес конструкции — около 0,25–0,3 кг.

Где применяется и особенности звучания

Устройство предназначено для использования в радиоприемниках, абонентских громкоговорителях и самодельных акустических системах. Характер звучания описывается как насыщенный и сбалансированный, с четкой передачей средних и высоких частот. Динамик эффективно работает с усилителями малой и средней мощности, начиная воспроизведение уже от 0,5 Вт. Для проектов, требующих большего диапазона или мощности, можно рассмотреть динамик 5 ГДШ-10 с увеличенным диаметром диффузора.

Аналоги и замена

При необходимости замены или модернизации акустики, 5 ГДШ-9-4 можно заменить на современные широкополосники с близкими параметрами. Если требуется более низкочастотное звучание, обратите внимание на 8 ГДШ-1-4 (4 ГД-35). При сборке двухполосных систем рекомендуется использовать его в паре с твитерами, так как верхняя граница частотного диапазона ограничена 12,5 кГц.
