Динамик 5 ГДШ-5-8 (4 ГД-53): характеристики и применение

Акустический динамик модели 5 ГДШ-5-8 (также известный как 4 ГД-53) является одним из самых востребованных и признанных громкоговорителей на рынке. Этот широкополосный динамик зарекомендовал себя как надежное решение для различных звуковых систем. Благодаря своим техническим характеристикам и качеству звучания, он находит широкое применение как в профессиональной, так и в любительской аудиотехнике. Для сравнения, современные аналоги, такие как Динамик 6 ГДШ-1А-4, часто имеют иные параметры, однако классика советского дизайна остается актуальной.

Расшифровка модели: 5 ГДШ-5-8 означает, что динамик имеет диаметр 5 дюймов, является громкоговорителем (ГДШ — Громкоговоритель для Широкого диапазона частот), а 8 обозначает номинальное сопротивление в Ом. Советские динамики данной серии славятся своим надежным исполнением и долговечностью. Они обеспечивают чистое и качественное звучание, подходящее для прослушивания музыки, просмотра фильмов и других мультимедиа задач.

Характер звучания динамиков 5 ГДШ-5-8 (4 ГД-53) можно описать как сбалансированный и насыщенный, что делает их отличным выбором для различных аудиосистем. Эти динамики известны своими высокими показателями в частотном диапазоне, а их конструкция позволяет воспроизводить звук с минимальными искажениями. В качестве альтернативы для небольших корпусов можно рассмотреть Динамик 5 ГДШ-4-4 (3 ГД-45).

Таблица технических характеристик 5 ГДШ-5-8 (4 ГД-53)

Старое наименование: 4 ГД-53

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения в открытых акустических системах автомобильной радиоаппаратуры для работы в помещениях и на открытом воздухе.

Исполнение: общепромышленное, тропическое, экспортное.

Технические характеристики:

Диапазон частот: 100 – 12500 Гц

Чувствительность: 92,5 дБ

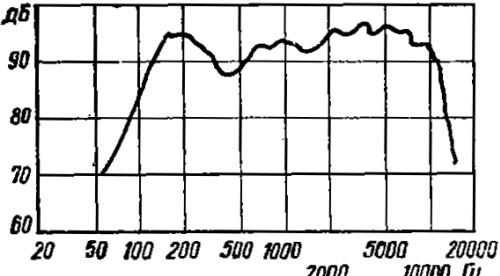

Неравномерность АЧХ: 14 дБ

Сопротивление: 8 Ом

Коэффициент гармоник на частотах:

200-1000 Гц: 5%

2000 -8000 Гц: 3%

Мощность:

рабочая: 1 Вт

паспортная (шумовая): 5 Вт

долговременная: 8 Вт

кратковременная: 15 Вт

Частота резонанса: 150 Гц (±30 Гц)

Полная добротность: 1,3 (±0,5)

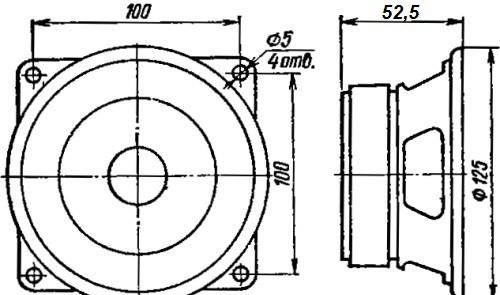

Размеры: ø125х52,5 мм

Вес: 0,33 кг

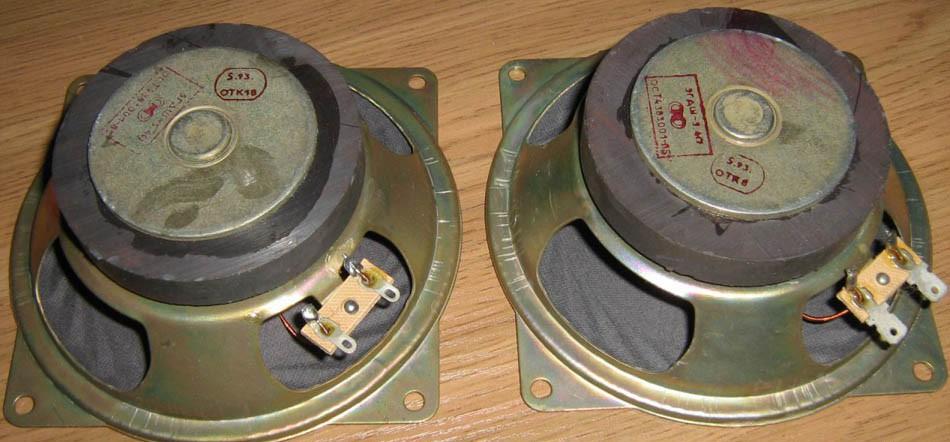

Конструкция:

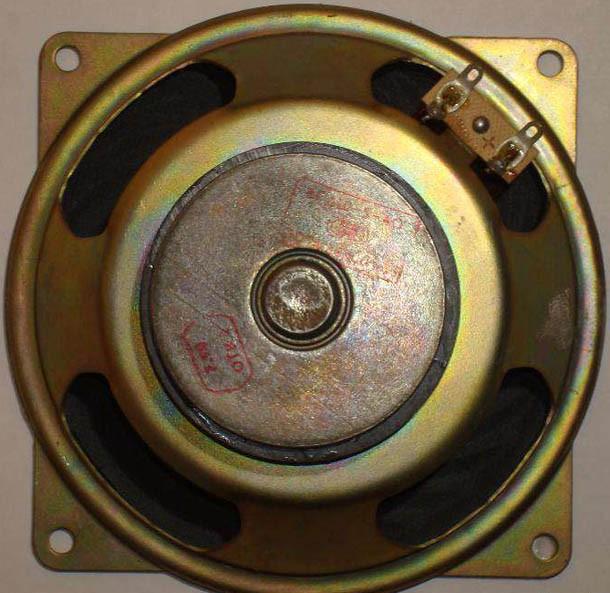

Головка электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

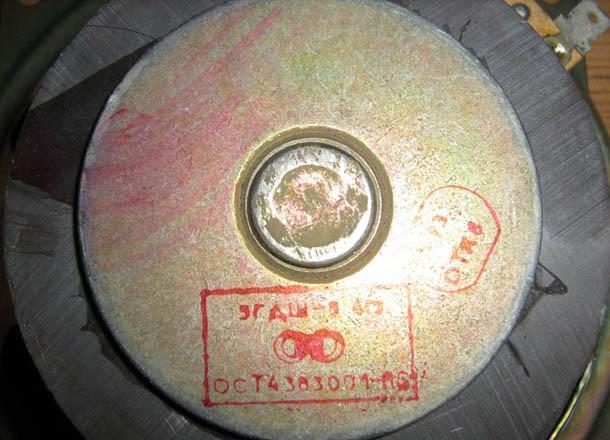

Магнитная цепь:

1. кольцевой ферритовый магнит марки М22ЗА220, размером К75х28х12,5 мм;

2. керн диаметром 15 мм;
3. верхний фланец с отверстием 16,7 мм;
4. высота воздушного зазора 3,9 мм;
5. радиальная ширина воздушного зазора 0,85 мм;
6. индукция в зазоре: 0,9 Тл.

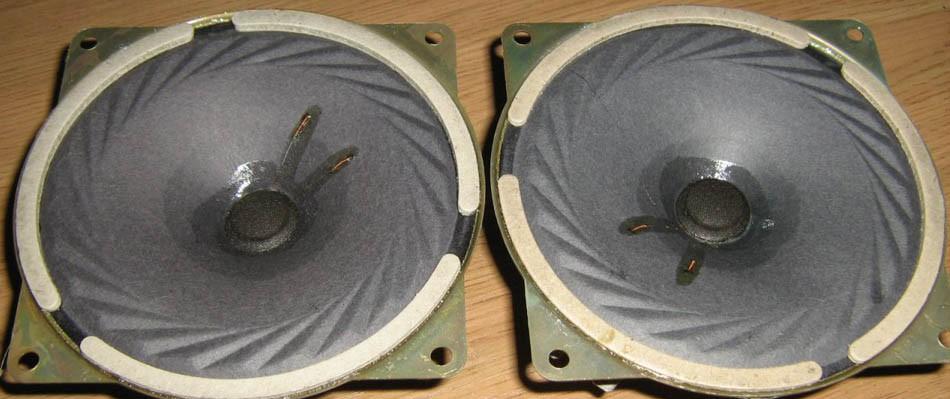

Подвижная система:

1. звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,112 мм, намотка двухслойная, общее число витков 86, в первом слое 44, во втором 42, высота намотки 6 мм, омическое сопротивление 8 Ом (±0,8 Ом). Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 15 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16 мм;

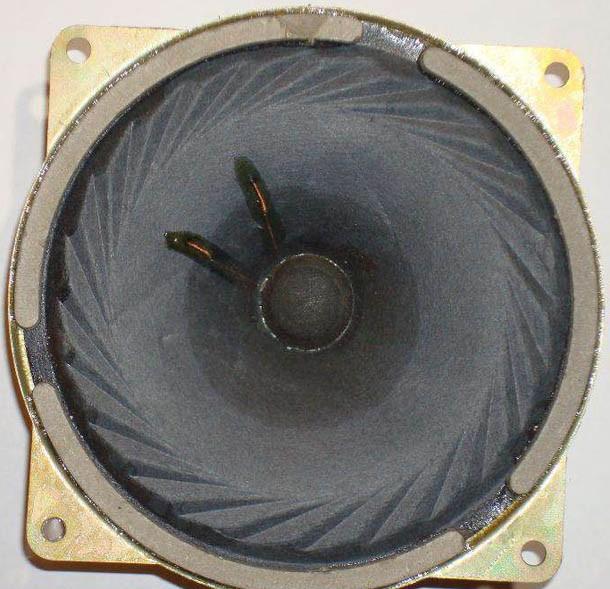

2. диффузор и тангенциальный подвес изготовлены из бумажной массы;
3. центрирующая шайба, изготовленная из пропитанной ткани;
4. пылезащитный колпачок из бумажной массы.
