Изготовитель: , Ленинград.
Отдельно спасибо Сергею Гудкову за подбор фото
Динамик 5 ГДН-10 Ломо: характеристики, размеры и особенности звучания

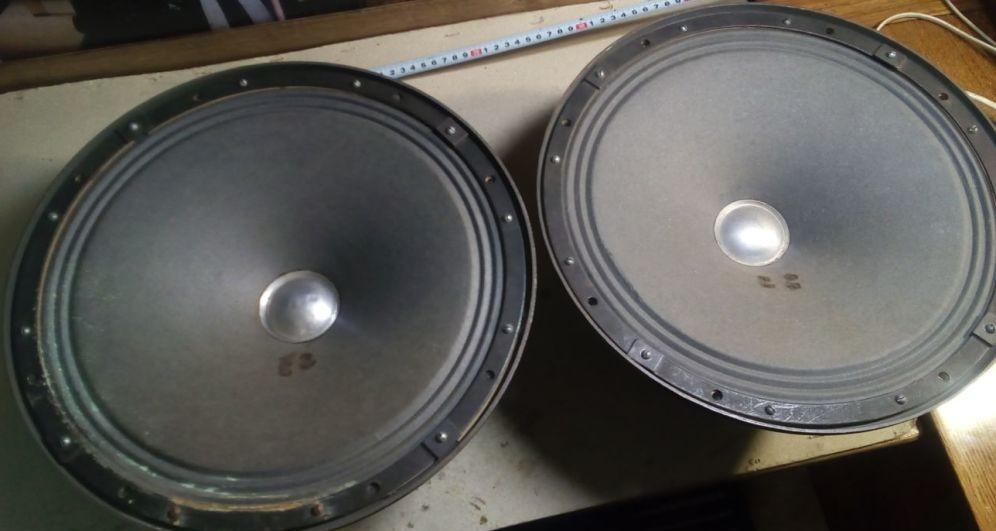

5 ГДН-10 «Ломо» — это легендарный советский широкополосный громкоговоритель диаметром 25 см (10 дюймов) с сопротивлением 6 Ом. Выпускаемый Ленинградским заводом «Ломо», этот динамик стал классикой Hi-Fi аудио благодаря теплому, «ламповому» звуку и высокой надежности. Модель активно используется в сборке акустических систем типа «Одесса», «Океан» и в современных DIY-проектах для создания винтажного звучания.
Конструкция динамика отличается простотой и долговечностью: литой бумажный диффузор и стальная штампованная корзина обеспечивают стабильную работу в широком диапазоне частот. Если вы ищете альтернативы, стоит также рассмотреть Динамик 25 ГДН-5 «КинАп», который предлагает схожие габариты, но с другими акустическими особенностями.
Технические характеристики 5 ГДН-10 «Ломо»
Ниже приведена таблица с основными параметрами динамика, необходимыми для расчета акустического оформления (ЯЩ, ФВК).
| Параметр | Значение |
|---|---|
| Номинальная мощность | 25 Вт |
| Номинальное сопротивление | 6 Ом |
| Минимальная рекомендуемая мощность усилителя | 5 Вт |

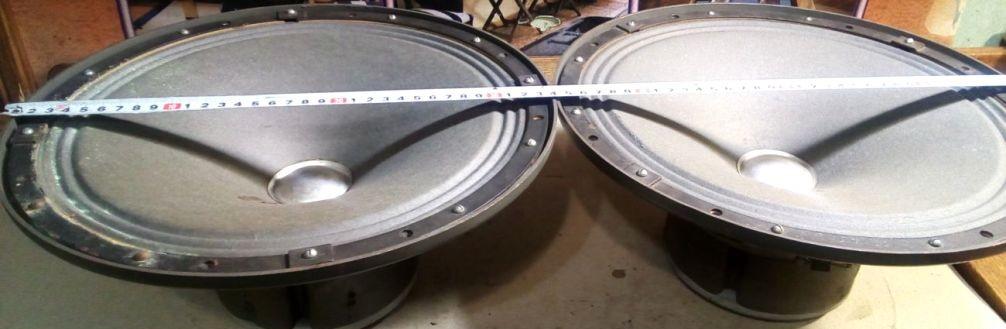

| Габаритный диаметр (10 дюймов) | 25 см |
| Ход диффузора (Xmax) | 4 мм |

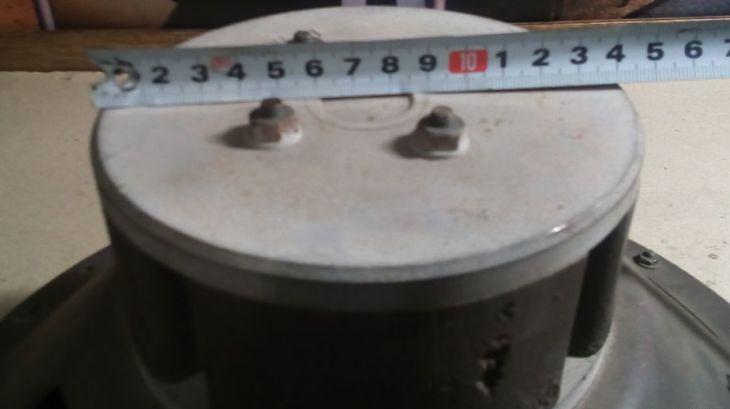

| Диаметм магнита | 12 см |
| Вес динамика | 3 кг |
| Конструкция диффузора | Литой бумажный, криволинейный |
| Тип корзины | Штампованая сталь 10КП-П |

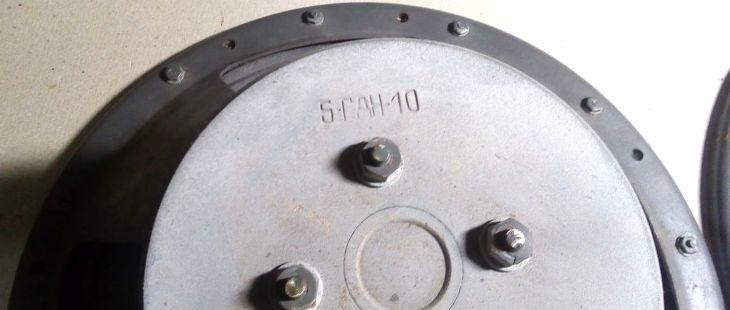

| Расшифровка маркировки | 5 ГДН — широкополосный громкоговоритель динамический |
| Характер звучания | Теплый, насыщенный, с акцентом на средние частоты |

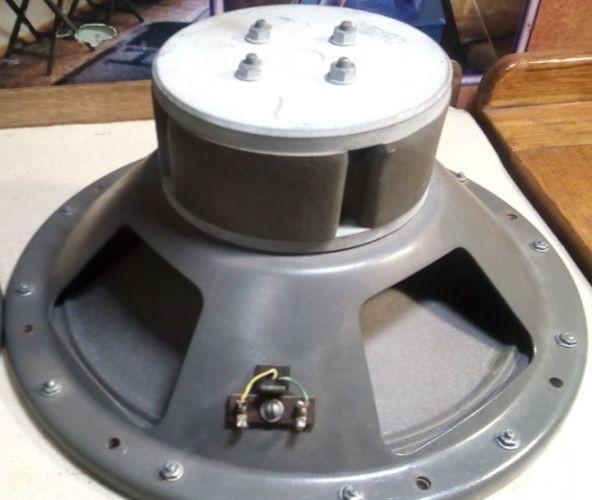

| Полярность | +/- (обычно красный вывод — плюс) |
Конструкция и материалы

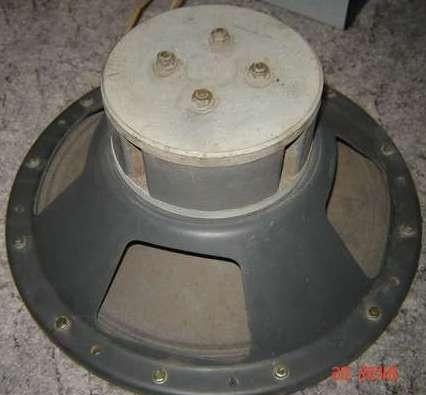

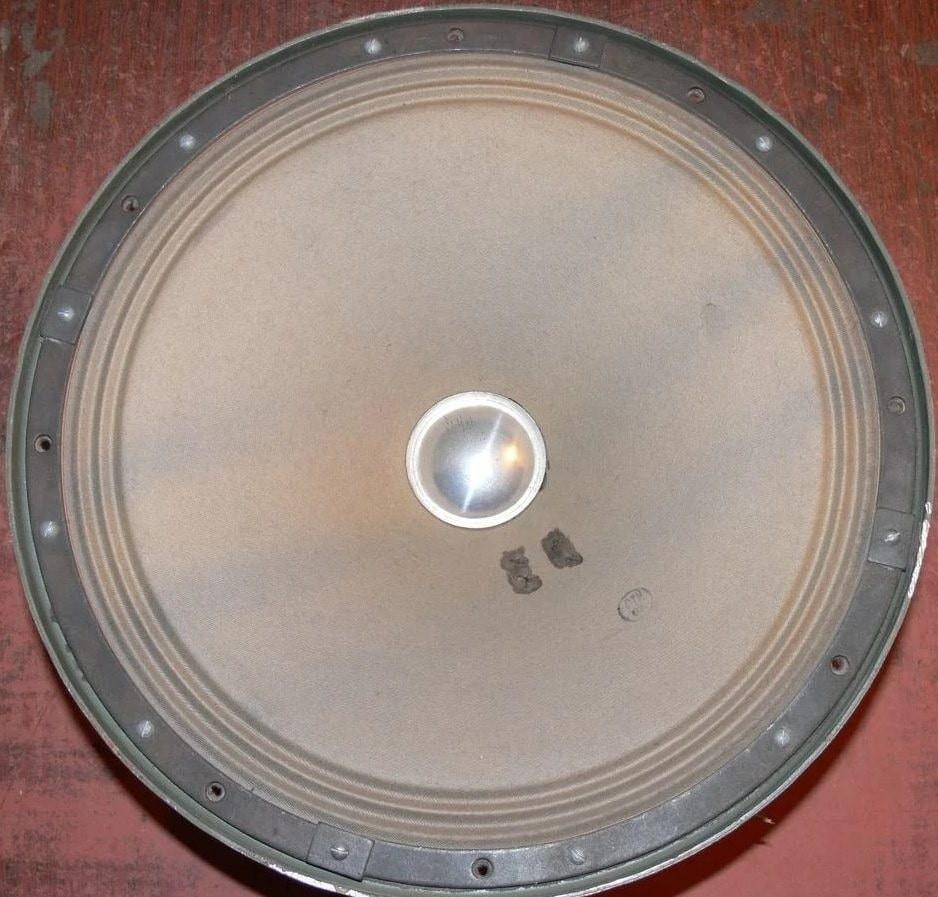

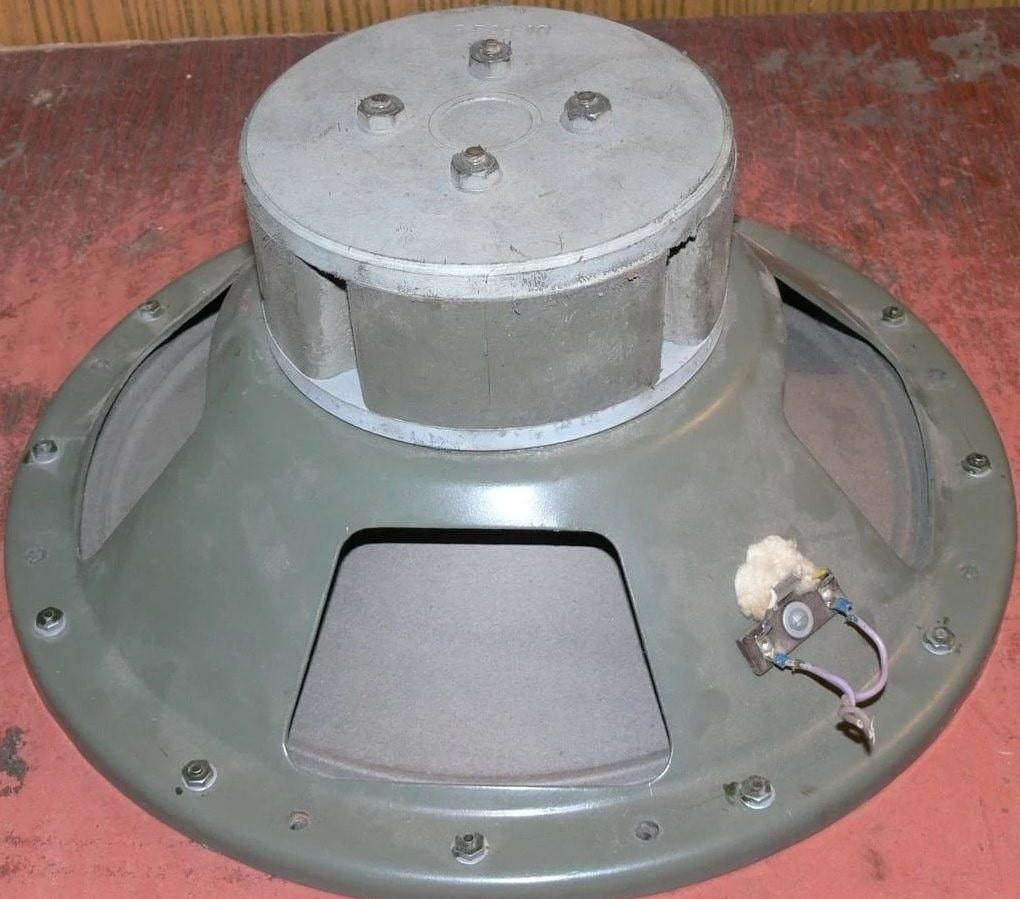

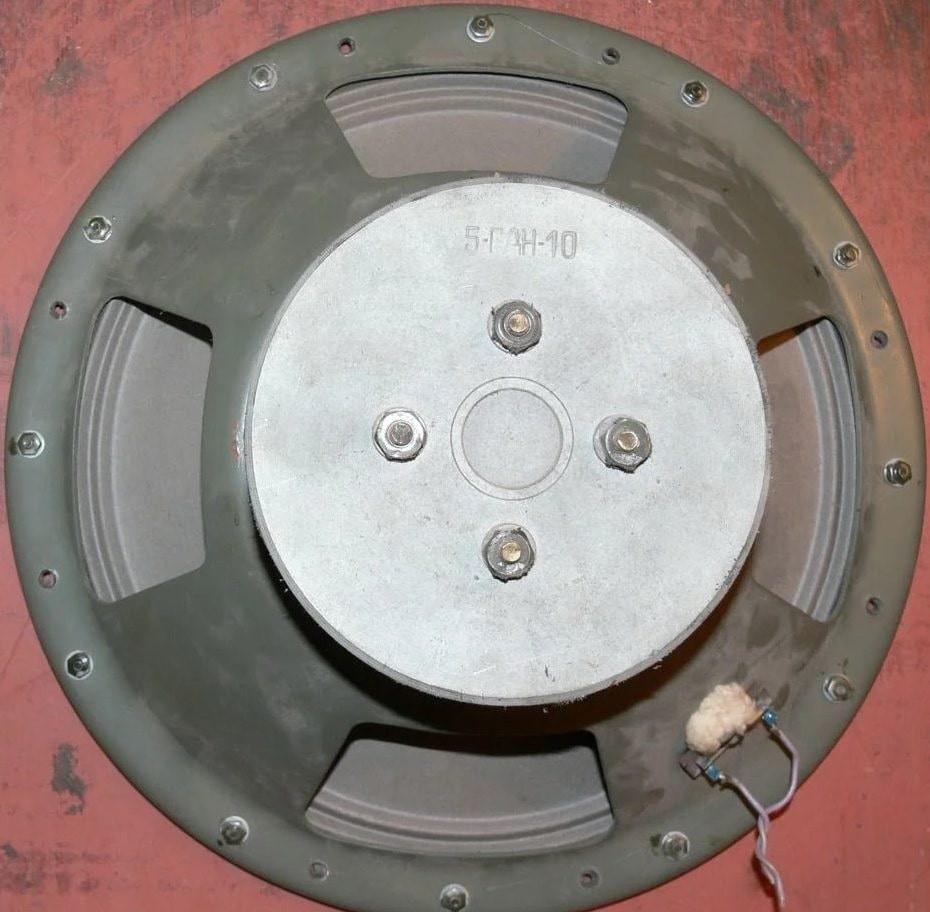

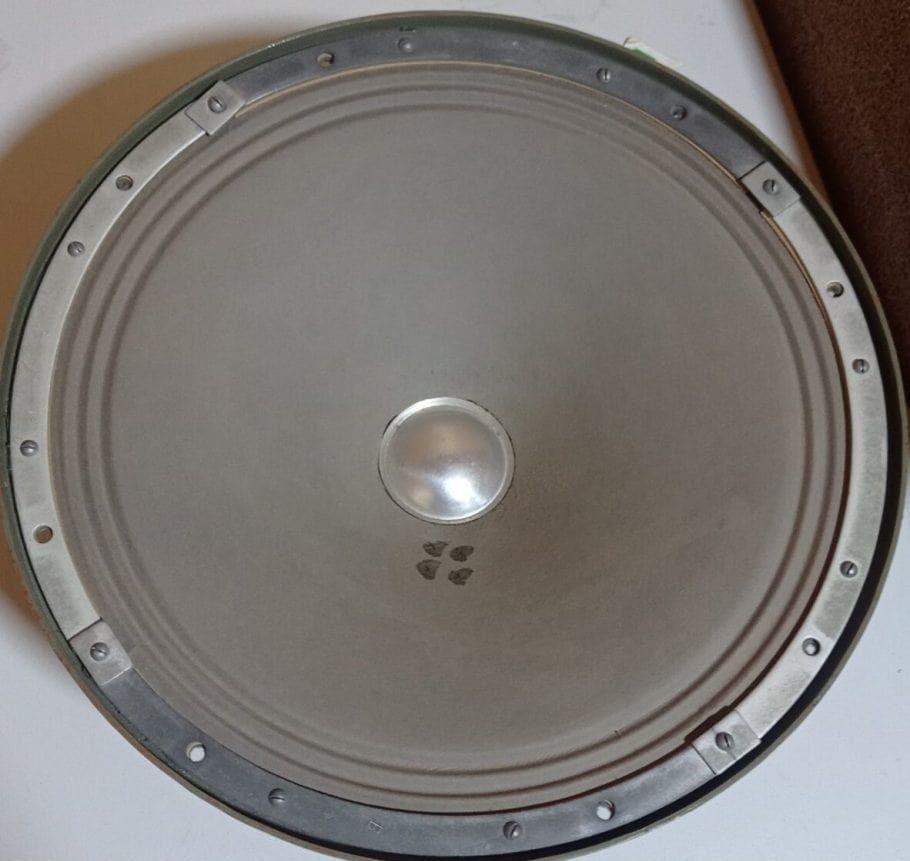

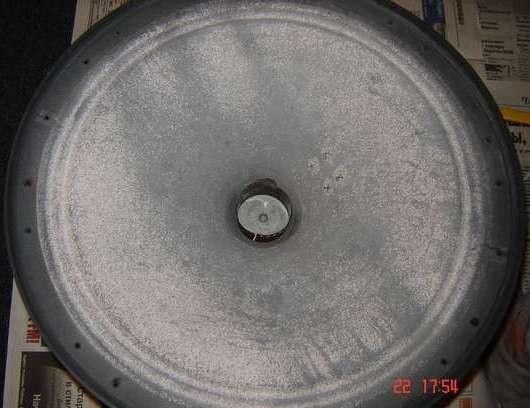

Особое внимание при создании 5 ГДН-10 уделялось материалам. Корзина изготовлена из прочной штампованной стали марки 10КП-П, что обеспечивает жесткость конструкции при относительно небольшом весе. Диффузор выполнен из литой бумаги с криволинейной образующей, что позволяет эффективно гасить собственные резонансы материала.

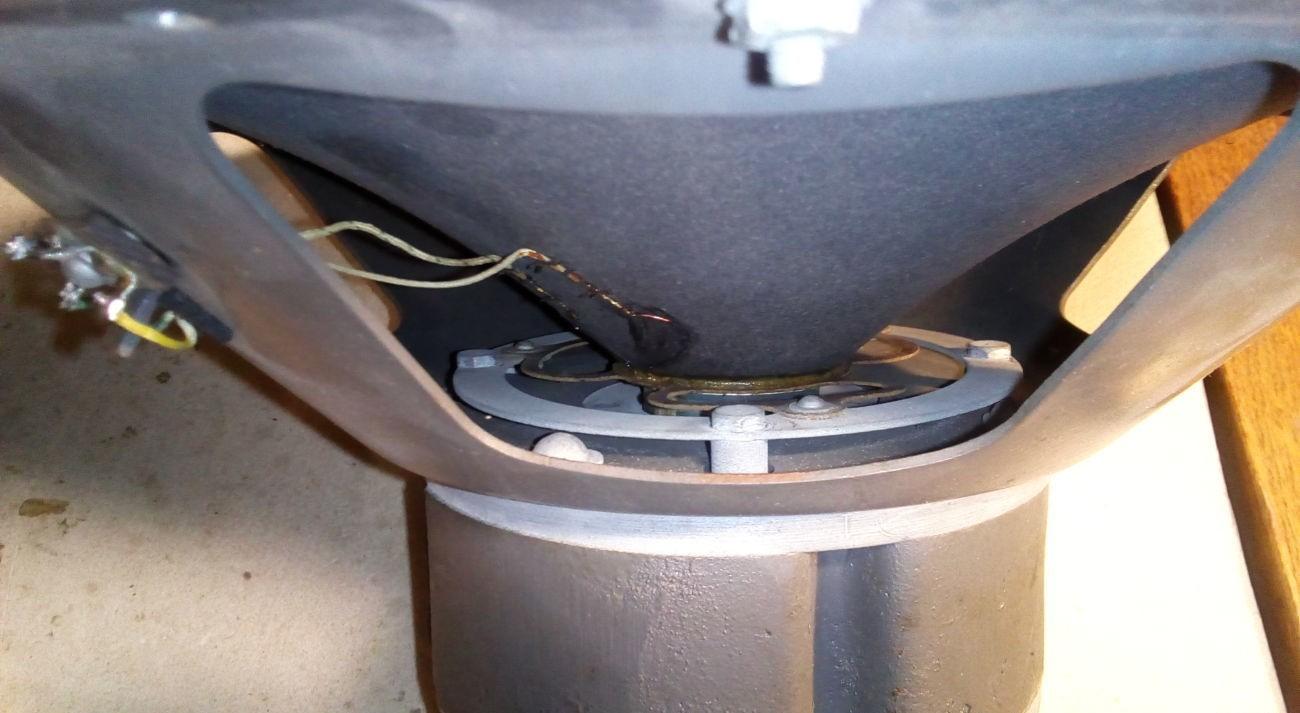

Центрирующая шайба (пая) изготовлена из текстолита толщиной 1 мм и имеет трехлепестковую конструкцию. Такое решение обеспечивает надежную фиксацию звуковой катушки и долговечность подвеса. Для сравнения, более современные аналоги, такие как Динамик 5 ГДШ-10, часто используют резиновые подвесы, тогда как 5 ГДН-10 сохраняет классическую тканевую или бумажную конструкцию подвеса.
Применение и советы по установке
Благодаря широкому ходу диффузора (4 мм) и мощному магниту, 5 ГДН-10 способен выдавать достойное звуковое давление. Однако из-за отсутствия фазоинвертора на низких частотах требуется аккуратный подбор акустического оформления. Чаще всего этот динамик устанавливают в закрытые ящики (ЯЩ) объемом 20–40 литров или в фазоинверторные колонки, настроенные на 30–40 Гц.
Для тех, кто планирует модернизацию старых колонок, замена на современные аналоги может быть не всегда оправдана. 5 ГДН-10 сохраняет уникальную харизму советской школы звуковоспроизведения. Если же вам нужен более современный вариант с аналогичным диаметром, ознакомьтесь с параметрами Динамик 6 ГД-2 (10 ГД-35 от РРЗ).
