Динамик 5ГД-3 RRR: характеристики, размеры и аналоги

Советский широкополосный громкоговоритель 5ГД-3 RRR (5 дюймов, 5 Вт, 4 Ом) был разработан Рижским радиозаводом им. А.С. Попова. Этот надежный драйвер с теплым звучанием применялся в акустических системах, таких как , и отличается высокой чувствительностью (93,5 дБ) и широким частотным диапазоном.

Диаметр динамика составляет 5 дюймов (12,7 см), что делает его универсальным решением для различных корпусов. Использование качественных материалов, включая бумажный диффузор и липкий подвес, обеспечивает чистоту звука и большой ход диффузора (6 мм). Магнитная система на кобальтовом магните гарантирует стабильное магнитное поле.

Модель имеет характерный для советских динамиков теплый и узнаваемый звук. Вес драйвера составляет около 1,38 кг, что позволяет интегрировать его в различные аудиосистемы. Для сравнения, существуют и другие модели, например, динамик 6 ГД-3 RRR, который отличается увеличенным диаметром.

Основные технические параметры динамика:

Таблица характеристик 5 ГД-3 RRR

Параметр	Значение
Ход диффузора	6 мм
Размеры в дюймах	5 дюймов
Громкоговоритель	да
Применение	бытовые и профессиональные аудиосистемы
Диаметр динамика	12.7 см (5 дюймов)
Вес	1.2 кг
Номинальная мощность	5 Вт
Минимальная мощность	от 0.5 Вт
Диаметр магнита	7 см
Характер звучания	теплый, приятный
Происхождение	Советские динамики
Расшифровка модели	ГД - громкоговоритель динамический
Полярность	нет

Изготовитель: Рижский радиозавод им. А.С. Попова. Выпускался для первой модели акустической системы и является предшественником .

Технические характеристики 5 ГД-3:

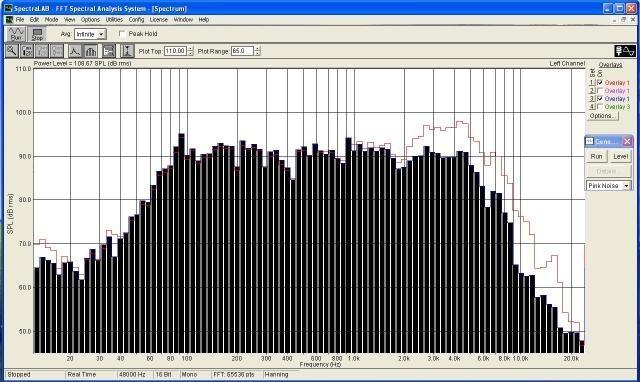

Диапазон воспроизводимых частот: 40 – 5000 Гц

Неравномерность частотной характеристики: 15 дБ

Уровень характеристической чувствительности: 93,5 дБ

Номинальное сопротивление: 8 Ом

Номинальная мощность: 5 Вт

Частота основного резонанса 30 Гц (±5 Гц)

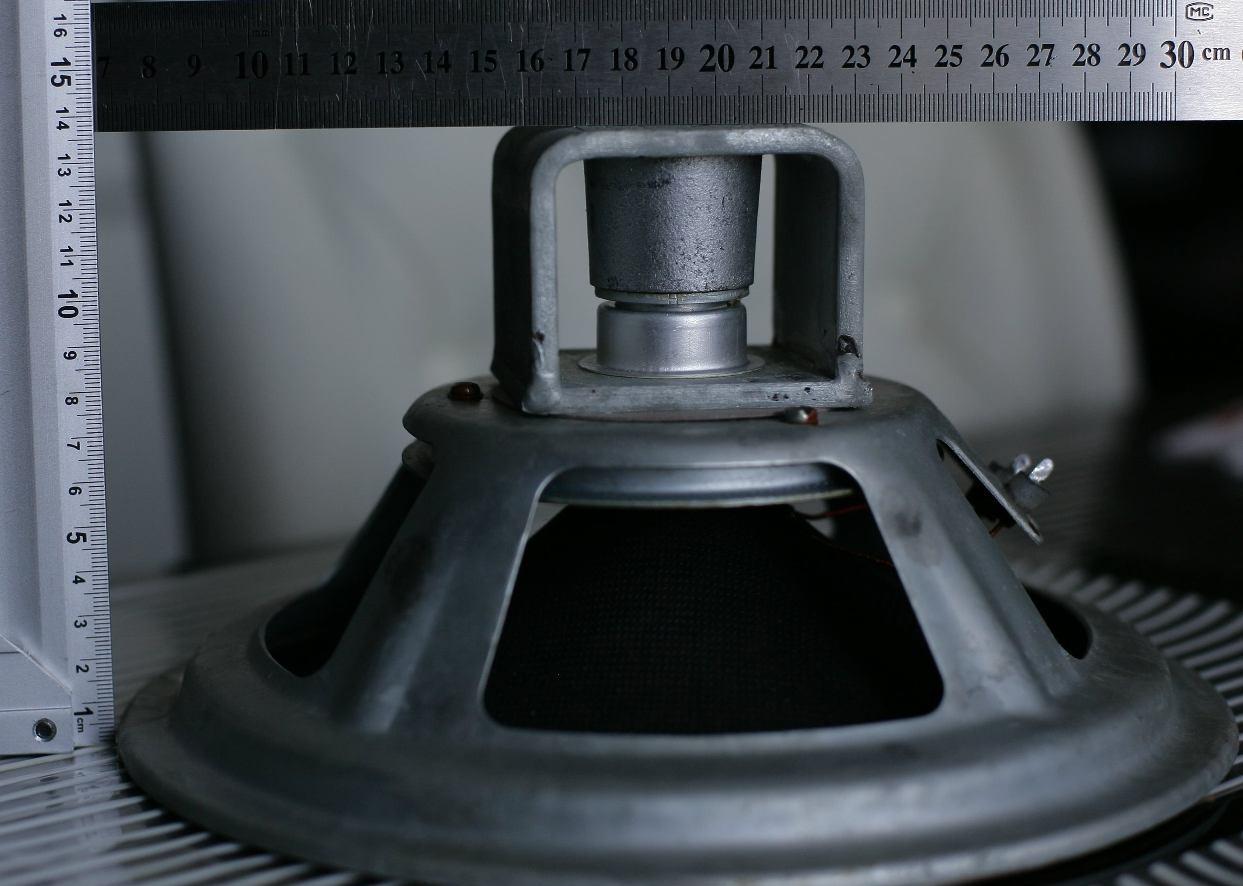

Габаритные размеры на кольцевом магните: Ø252х106 мм

Габаритные размеры на керновом магните: Ø252х137 мм

Масса: 1,38 кг

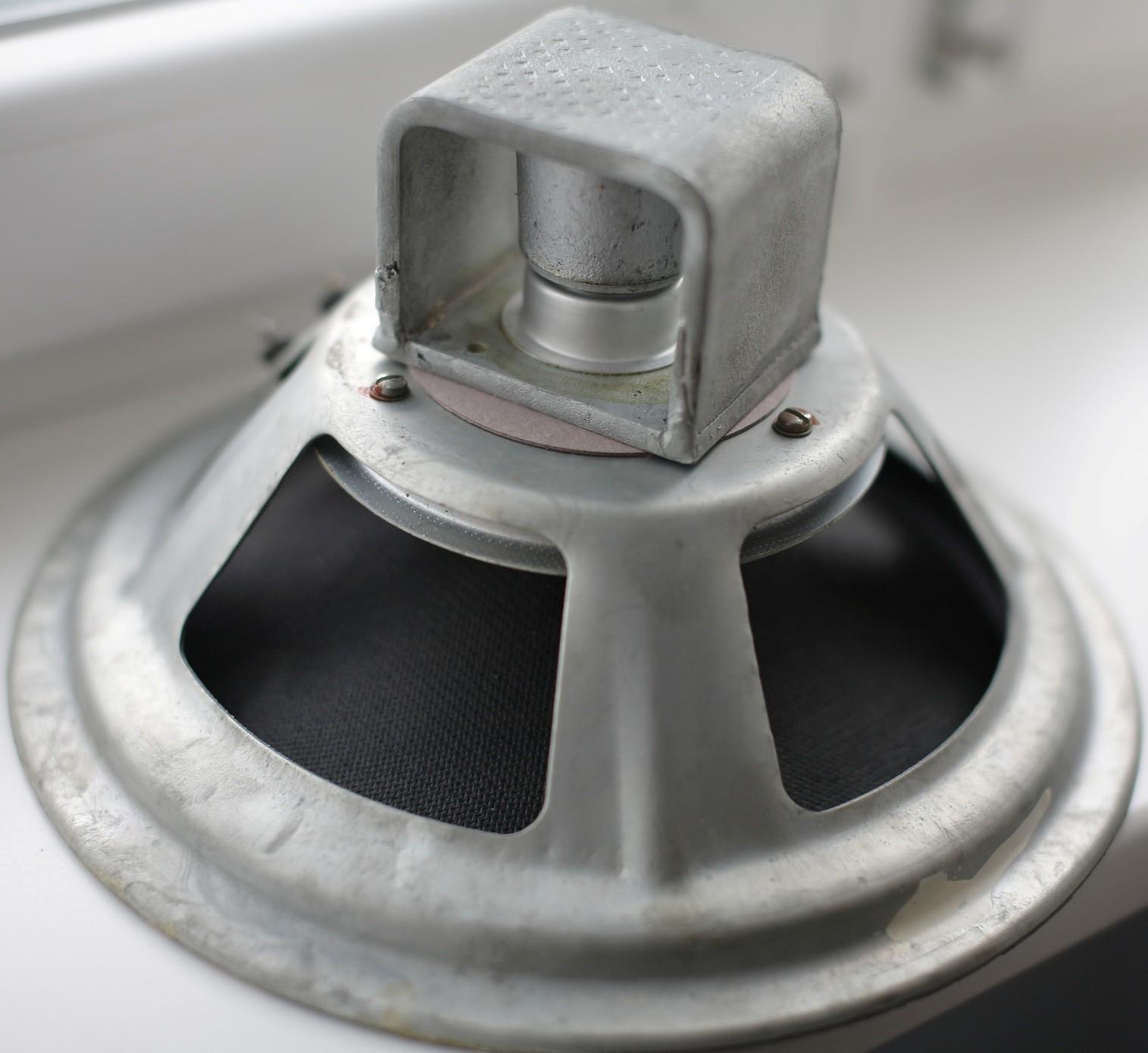

Конструкция и описание 5 ГД-3 RRR

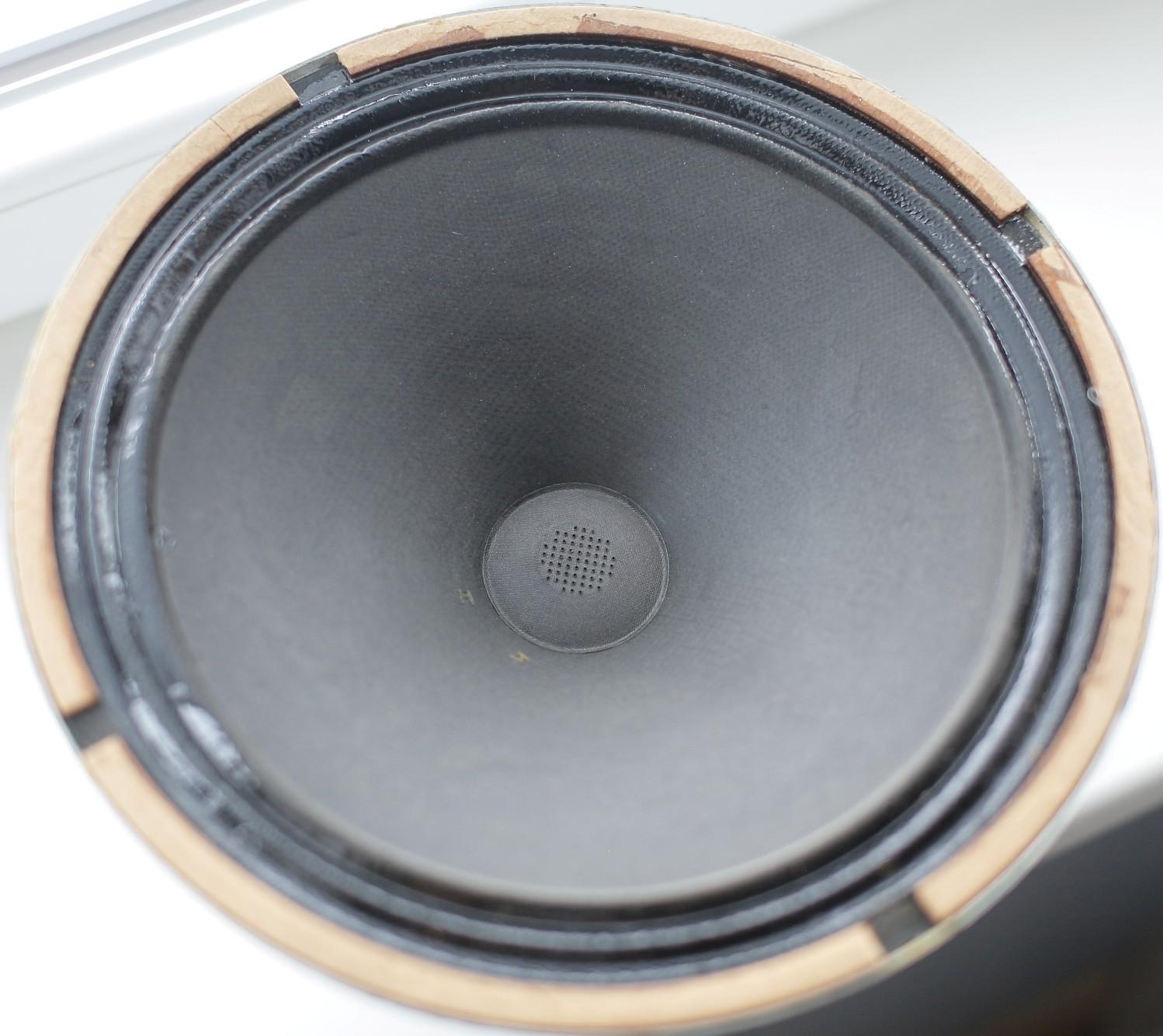

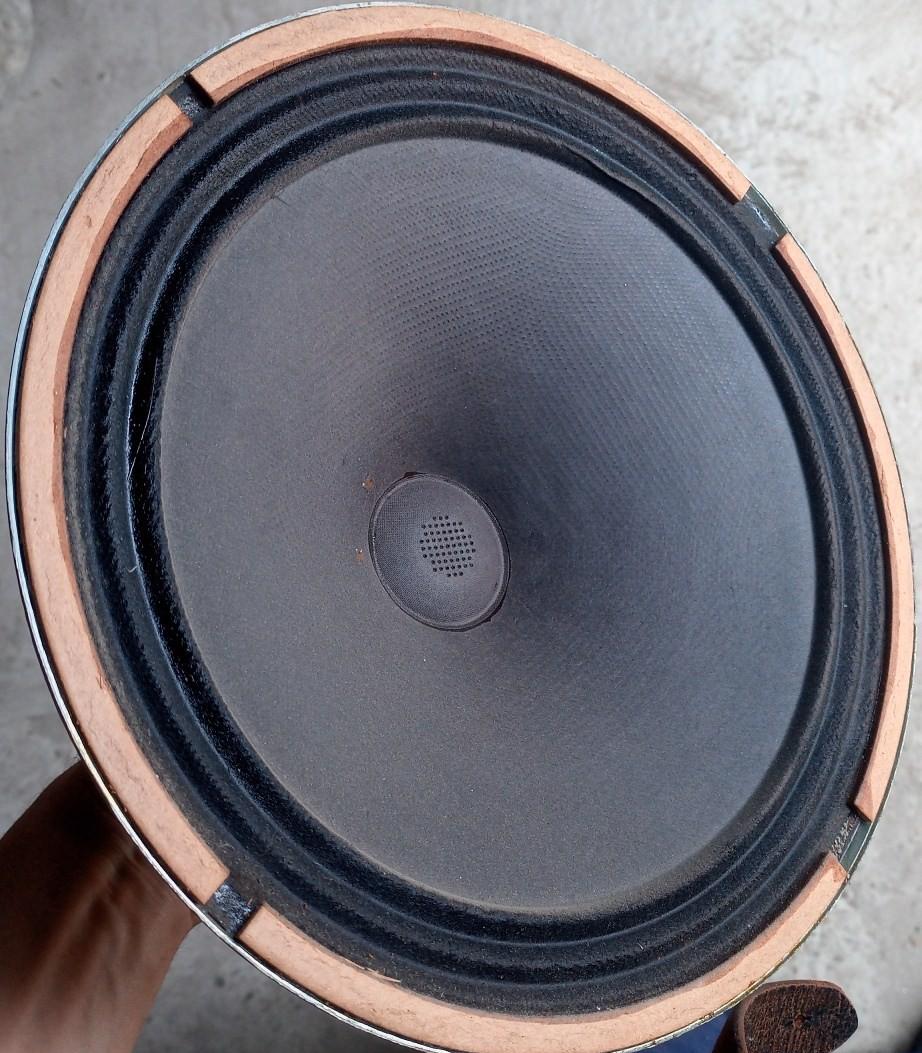

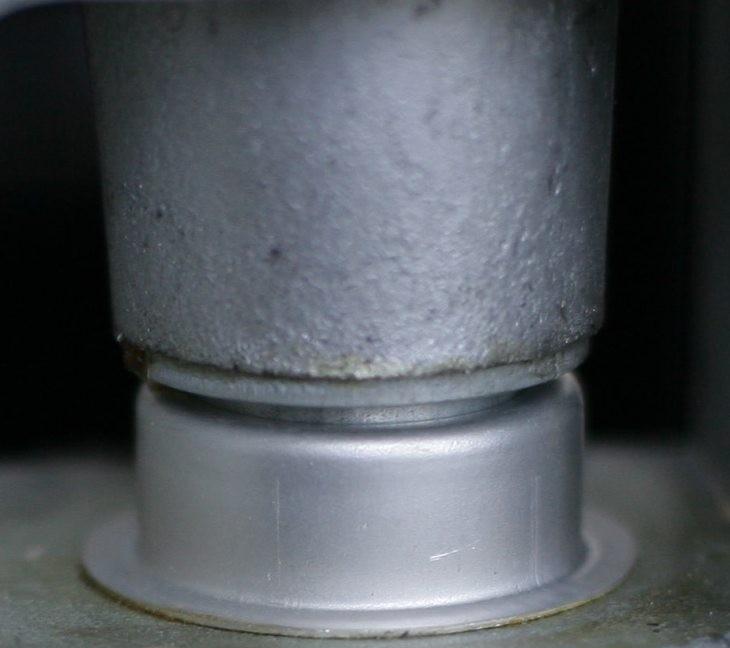

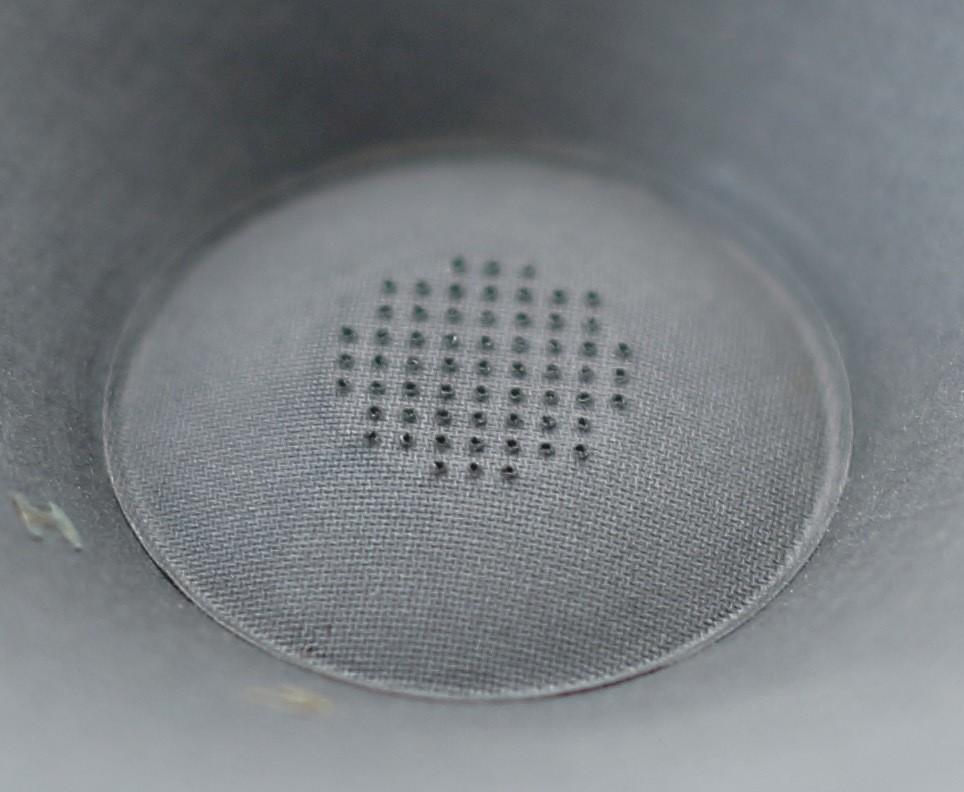

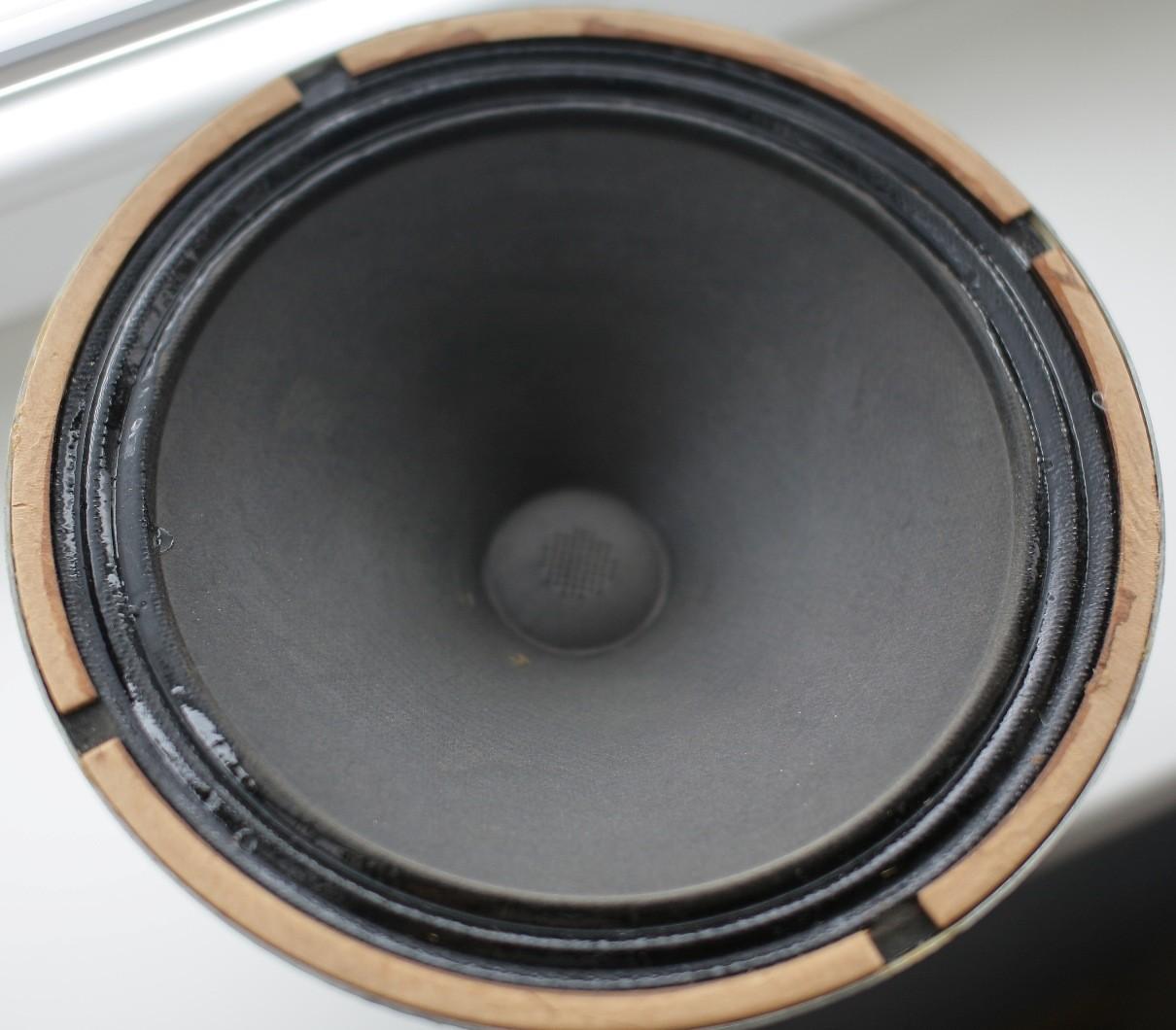

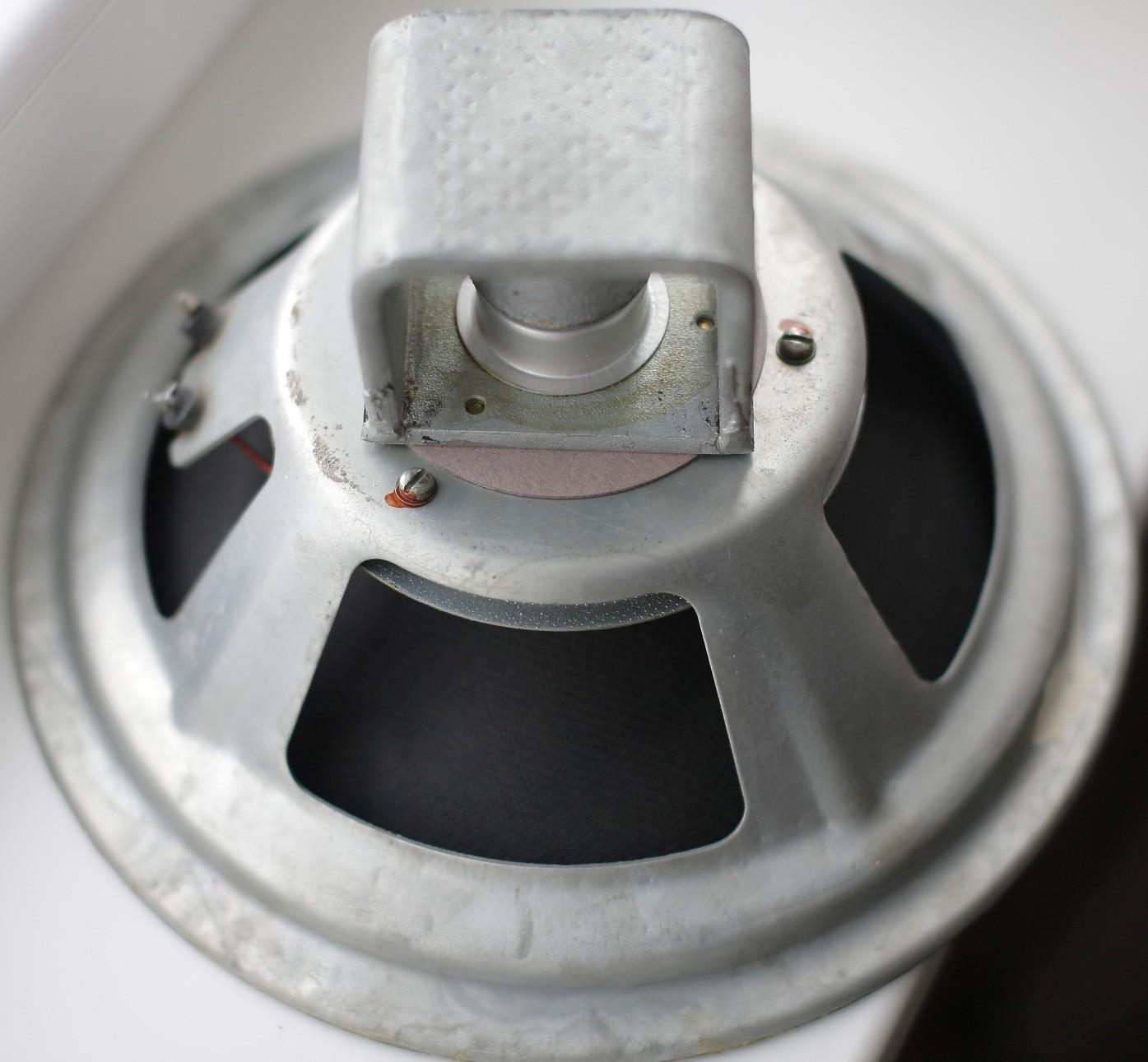

низкочастотная, круглая, с неэкранированной магнитной системой. Диффузородержатель изготовлен штамповкой из стали. Диффузор и подвес являются одним целым и изготовлены из бумажной массы. Подвес синусоидальной формы содержит три неполных гофра и покрыт липким незасыхающим полимерным покрытием с наружной стороны. Центрирующая шайба из ткани с пропиткой. Пылезащитный колпачок бумажный с перфорацией. Магнитная система построена на керновом кобальтовом магните, вокруг которого установлено алюминиевый стакан.

Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,19 мм, в 2 слоя. Первый слой содержит 55 витков, второй – 52. Сопротивление звуковой катушки по постоянному току 6,3 Ом (±1 Ом).
