4-х полосная качественная АС на импорте (почти Hi-End)

Создать данный топик меня натолкнул этот проект (он конечно сделан неправильно, но меня поймут только проф. колонкостоители, фильтра нужно рассчитывать измеряя АЧХ и отталкиваясь от корпуса).

Первое, с чего я начал сборку это конечно же выбор динамиков. Система задумывалась как 4-х полосная, поэтому были выбраны следующие динамики:

Tweeter (ВЧ динамик): SB Acoustics SB26STAC-C000-4;

Midrange (СЧ динамик): Peerless Peerless 830813 (не серийный динамик, случайно купил на ибее);

Woofer (НЧ динамик): ScanSpeak 18W/8535;

Subwoofer (САБВУФЕР): Peerless 830846.

Далее необходимо измерить параметры Тилля-Смолла, а так же, как минимум, АЧХ динамиков. Измерения при построении акустических систем нужны так же как и правильное написание метода dealloc. В противном случае у Вас получится ящик с динамикамиплохая акустическая система.Для измерений я использовал следующую методику написанную моим другом, за что ему отдельное спасибо.

Следующий этап — расчет, моделирование и сборка корпуса. В технические подробности о расчетах и измерения вдаваться не буду т.к. это сложно и долго.

Так же, системе нужны усилители и фильтр. Выбрал фильтр цифровой DSP. Он обладает очень значительным преимуществом перед пассивным — можно перенастраивать систему в режиме онлайн. Для этого подключает фильтр к USB и через софт который к нему идет настраиваем как душе угодно. Настройки применяются на лету т.е. когда играет музыка!

У меня используется поканальное/многополосное(кто как называет) усиление, поэтому на каждый динамик идет свой отдельный усилитель. Это дает хороший прирост к качеству звука. Для НЧ-СЧ-ВЧ каналов взял усилители на LM3886(30 Вт каждый). Для СУБнч взял на микросхеме LME49830(100 Вт каждый). Ну и все это нужно ставить в корпуса, которые я купил здесь.

Прикинул дизайн корпуса. Толщина 25 мм, материал MDF, вес получится не маленький. Ну что ж, посмотрел на него и подумал, что мне подходит, только вот отделка наверно будет другого цвета, так и получилось.

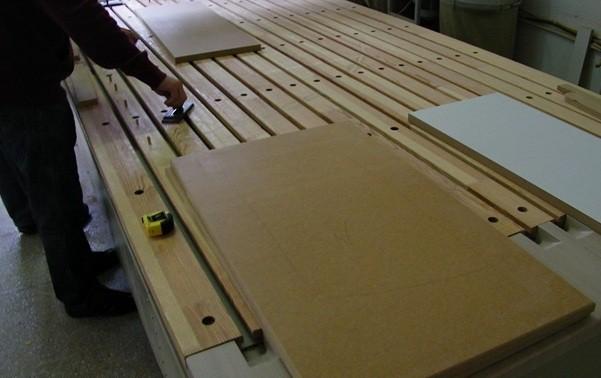

Материалы были отданы на фрезеровку и порезку:

Записал видео, как фрезеровалась передняя панель:

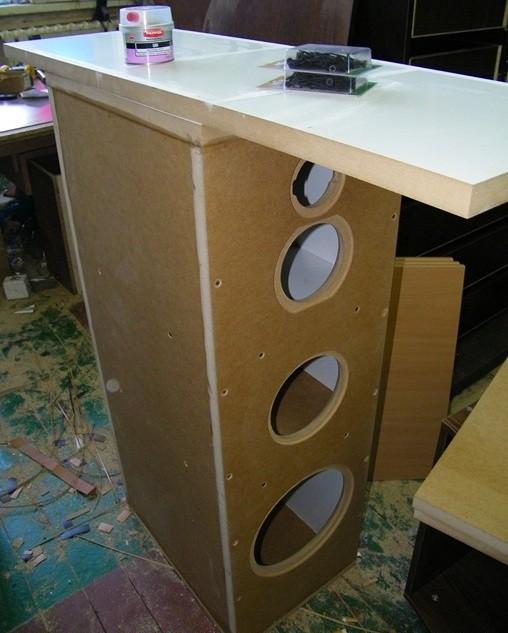

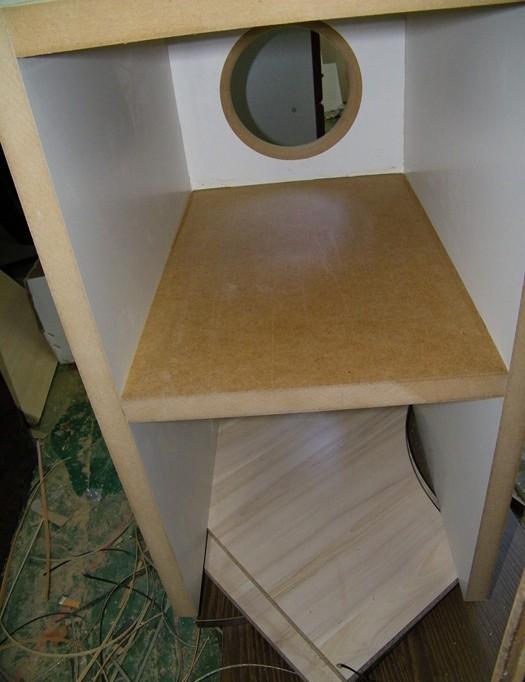

Получилось следующее, уже начали сразу сборку корпуса:

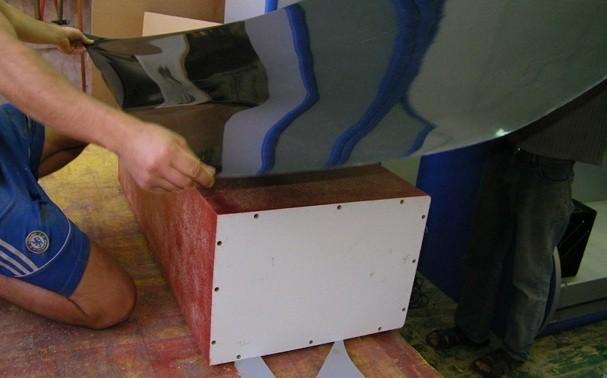

Нанесение клея для приклеивания пленки (кстати её толщина 1мм):

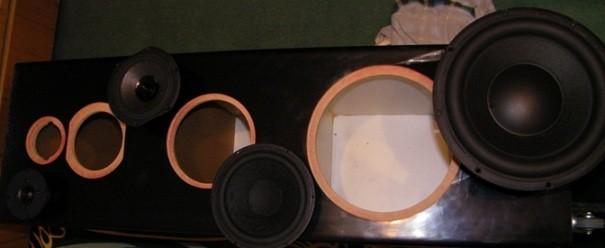

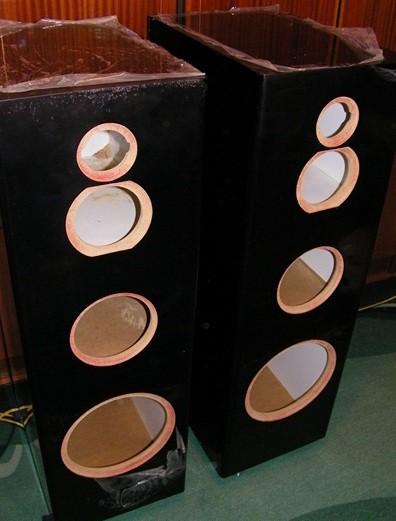

Ну что, вот они приехали домой. Поставил посмотрел, довольный, завтра нужно динамики ставить.

Для подключения было куплено бесчисленное количествометров проводов, шурупов, хотя некоторые и не пригодились вовсе. Разъемы для АС были выточены у токаря.

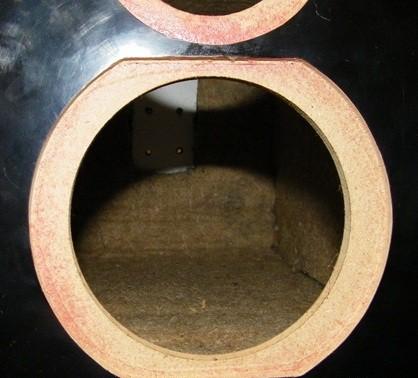

Для подавления стоячих волн в ящик с СЧ-ВЧ динамиками был добавлен материал, похожий на ватин. Забыл как называется тот, что я купил, но главное что он подходит.

Так же нужно было немножко заняться пайкой. Нашел немного олова и канифоли, принялся за работу.

Глянцевая пленка покрыта защитной пленкой, поэтому здесь на фото выглядит очень плохо.

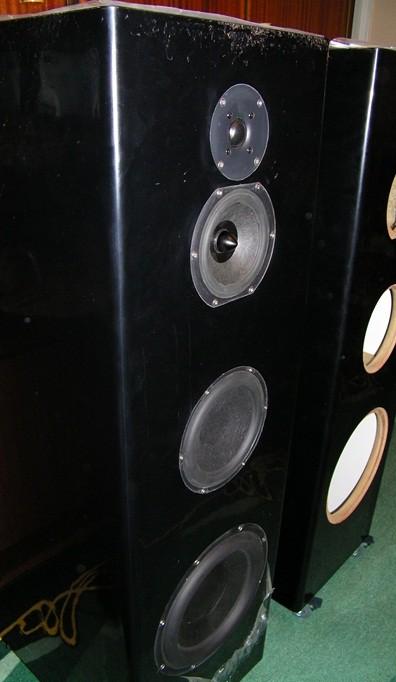

Ну что же, один день потрачено и левый канал собран!

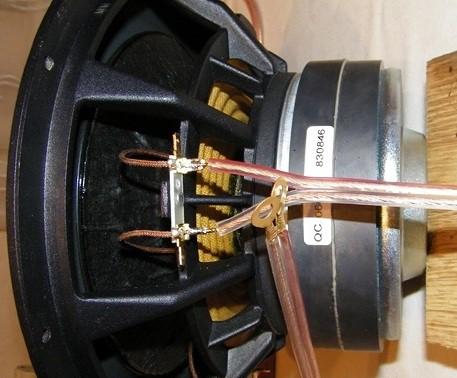

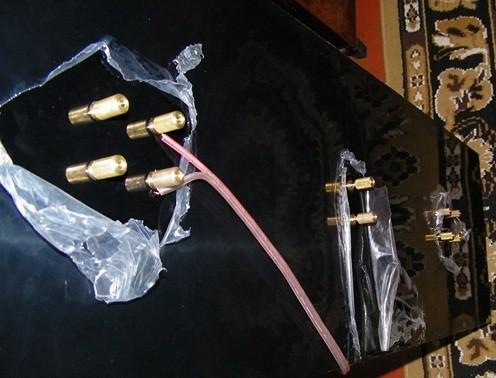

А это фото сзади колонки, как видно здесь выточенные на заказ разъемы. Каждому динамику свой провод,свой усилитель, поэтому по 8 разъемов на одну колонку. Правда на фото видно 10, потому что 10″ динамик у меня 2-х катушечный. Я решил вывести обе катушки, что бы можно было экспериментировать с подключением: последовательно или параллельно.

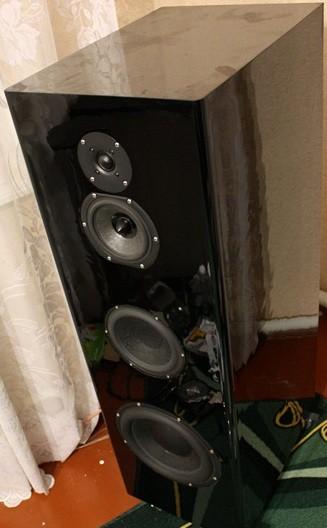

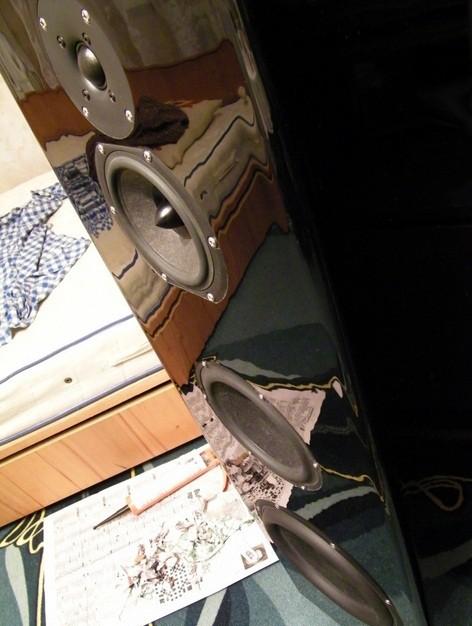

На следующий день было все готово. Снял защитную пленку с одной колонки, без вспышки фото по лучше, хоть и у меня мыльница kodak z1015.

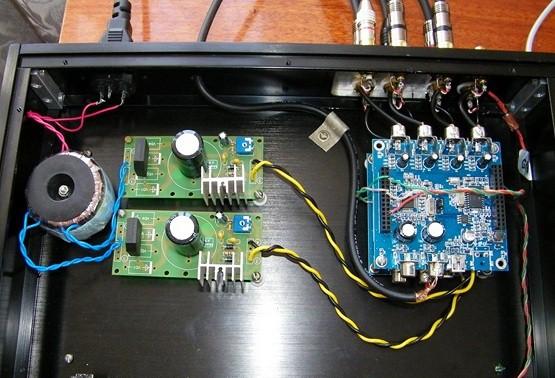

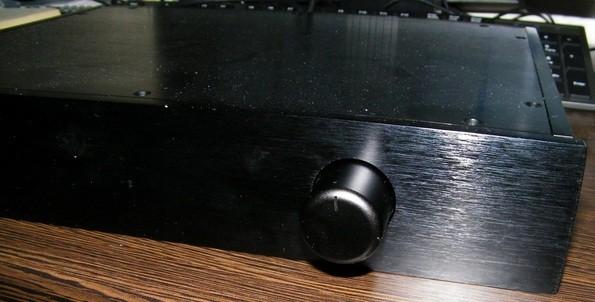

Далее электрическая часть. Это корпус для фильтра miniDSP. Фильтр с питанием в корпусе, так же видна коммутация выходных сигналов далее на 8-ми канальный усилитель.

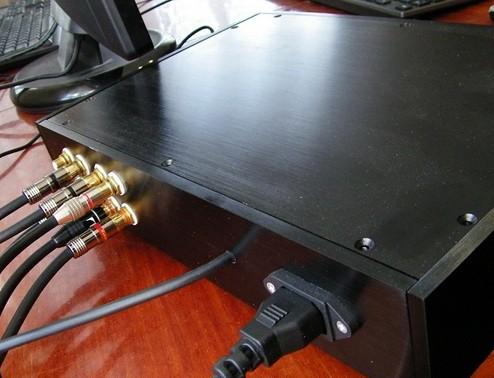

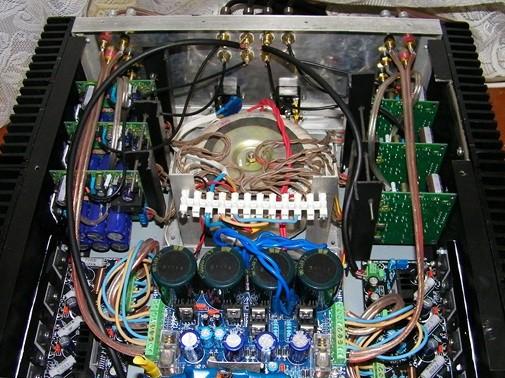

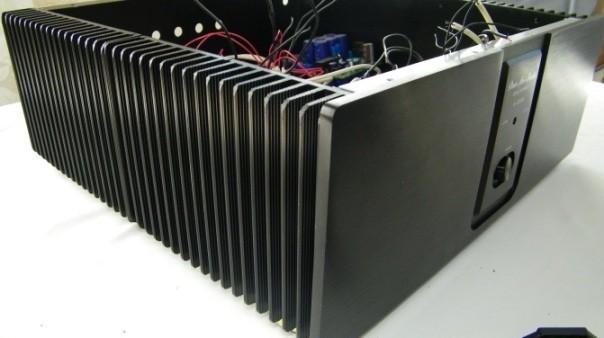

Это сам усилитель. В нем 2 тороидальных трансформатора по 300 Вт. Один питает 6-ть усилителей на LM3886, второй остальные два усилителя на LME49830. Заднюю панель переделал, заказал из алюминия новую и отдал на расточку под нужные мне разъемы. Позже заказал бананы для акустических кабелей, на фото их нету.

Теперь нужно все это замерить и настроить. Принимаемся за процесс. Для этого я купил калиброванный микрофон Dayton EMM6 и заказал фантомный блок питания к нему.

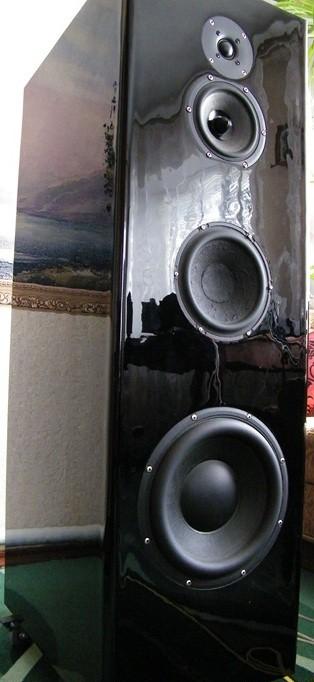

 Еще раз перед графиками измерений можно посмотреть на то, что получилось
