Динамик 4 ГДШ-3-8 (4 ГД-53А): полный обзор и характеристики

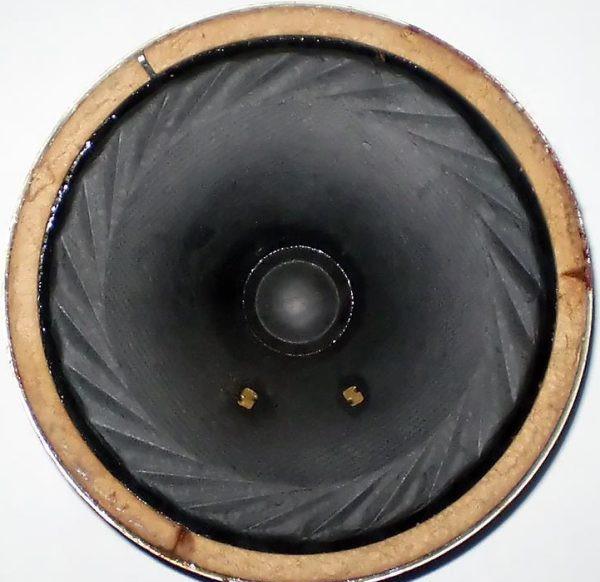

4 ГДШ-3-8 (индекс 4 ГД-53А) — это советский широкополосный громкоговоритель, разработанный для использования в акустических системах бытовой техники. Основные параметры динамика: номинальная мощность 8 Вт, сопротивление 8 Ом и диаметр диффузора 150 мм (6 дюймов). Модель отличается надежностью и сбалансированным звучанием, что делает её востребованной среди радиолюбителей и реставраторов vintage-аудио. Подробнее о других советских динамиках можно узнать в разделе про динамик 4 ГД-47-4.

Динамик 4 ГДШ-3-8 выпускался ПО «Вега» (г. Бердск) и применялся в переносных магнитолах и радиоприемниках 3-й группы сложности. Конструкция предусматривает использование как в помещении, так и на открытом воздухе. Ключевая особенность — использование мощного ферритового магнита и бумажного диффузора, обеспечивающего низкий уровень искажений.

Технические характеристики

Ниже приведены основные электрические и акустические параметры динамика 4 ГД-53А:

Параметр	Значение
Номинальная мощность	8 Вт
Сопротивление (постоянному току)	8 Ом

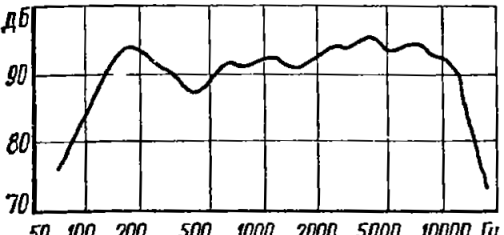

Диапазон воспроизводимых частот	100 – 12500 Гц
Чувствительность	91 дБ
Резонансная частота (Fs)	125 Гц (±25 Гц)
Полная добротность (Qts)	1,2 (±0,5)
Диаметр диффузора	150 мм (6 дюймов)
Ход диффузора	5 мм
Вес динамика	0,4 кг

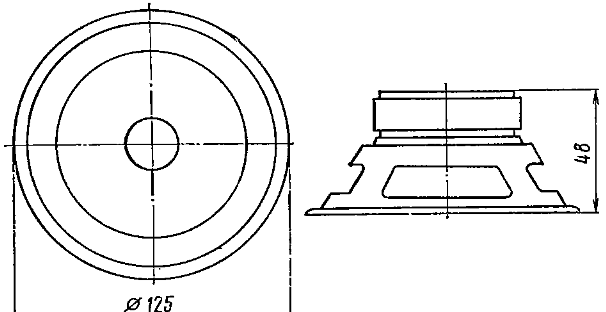

Габаритные размеры (посадочное место)	ø125 х 48 мм

Для сравнения, более современные или специализированные аналоги, такие как динамик 4 ГД-8А, могут иметь иные параметры добротности, что влияет на выбор типа акустического оформления.

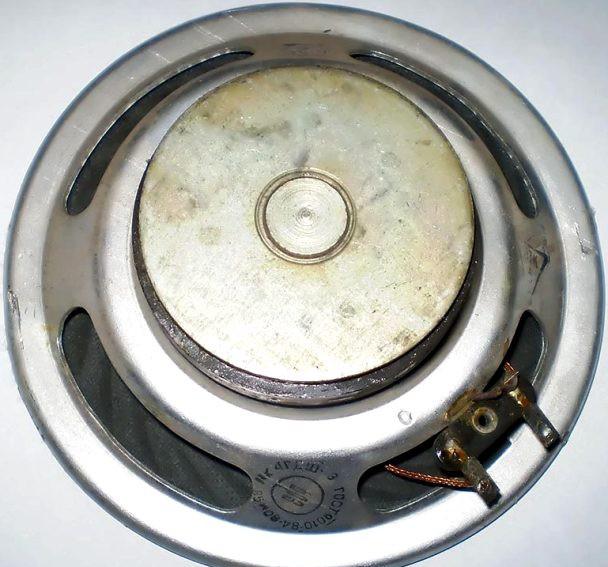

Конструкция и компоненты

Головка громкоговорителя выполнена по электродинамической схеме. Корзина изготовлена методом штамповки из алюминиевого сплава (толщина 1 мм), что обеспечивает жесткость конструкции при малом весе. Магнитная цепь неэкранированная, что следует учитывать при монтаже в металлические корпуса.

Старое наименование: 4 ГД-53А

Изготовитель: ПО «Вега», г. Бердск.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры 3-й группы сложности для работы в помещении и на открытом воздухе. Динамик 4 ГД-53А устанавливался в колонки , которыми комплектовалась магнитола Вега-335.

Дополнительные параметры:

Неравномерность АЧХ: 14 дБ

Коэффициент гармоник на частотах:

200 – 630 Гц: 5 %

выше 1000 Гц: 3 %

Рабочая мощность: 0,5 Вт

Паспортная мощность: 4 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 12 Вт

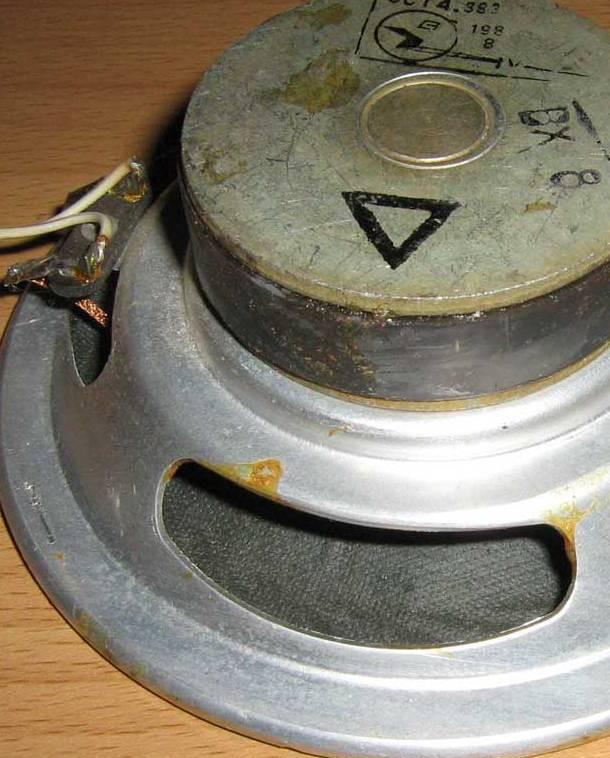

Устройство магнитной цепи

Магнитная цепь:

Кольцевой ферритовый магнит марки М25БА170, размером К61х24х13 мм.

Керн диаметром 15 мм.

Верхний фланец с отверстием диаметром 16,7 мм.

Радиальная ширина воздушного зазора 0,85 мм.

Высота воздушного зазора 3 мм.

Индукция в зазоре 1,1 Тл.

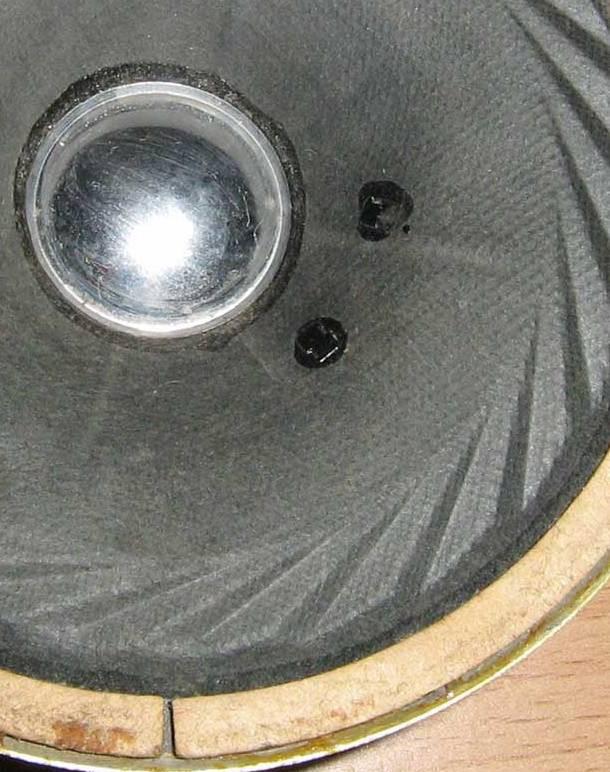

Подвижная система

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,112 мм, намотка двухслойная, общее число витков 70, в первом слое 37 витков, во втором 33. Высота намотки 5,6 мм. Омическое сопротивление 6,5 Ом. Каркас звуковой катушки изготовлен из бумаги марки К-080Н. Внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 16,2 мм. Высота звуковой катушки 11,5 мм.
