Технические характеристики 4ГД-5
Динамик 4ГД-5 представляет собой классический советский низкочастотный излучатель. Ниже приведены основные параметры, определяющие его акустические свойства:
- Диапазон воспроизводимых частот: 63 – 5000 Гц
- Неравномерность АЧХ: 10 дБ
- Уровень характеристической чувствительности: 93,5 дБ
- Номинальное сопротивление: 8 Ом (или 440 Ом)
- Номинальная мощность: 5 Вт

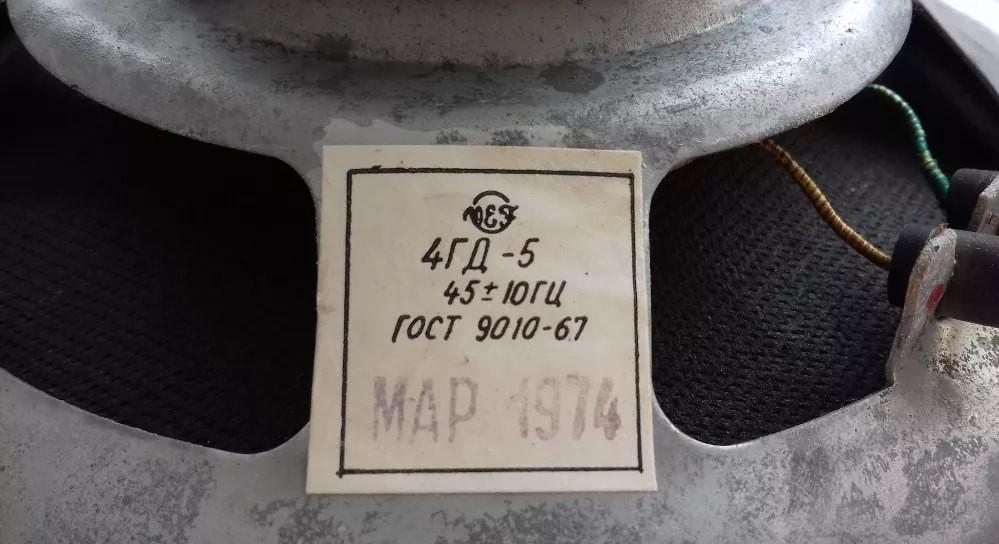

- Частота основного резонанса: 45 Гц (±10 Гц)
- Габаритные размеры: Ø202х76 мм (Ø202х90 мм)
- Масса: 0,6 кг
Описание и назначение динамика 4ГД-5

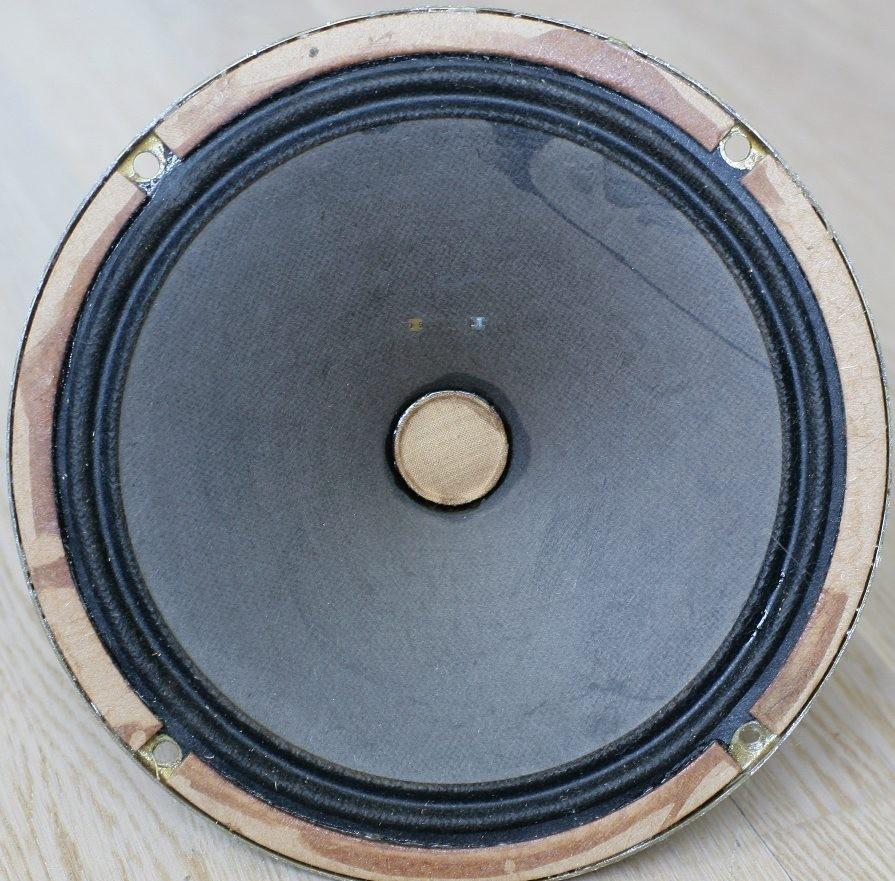

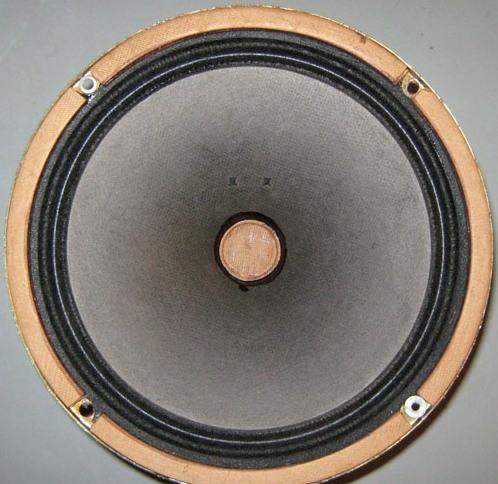

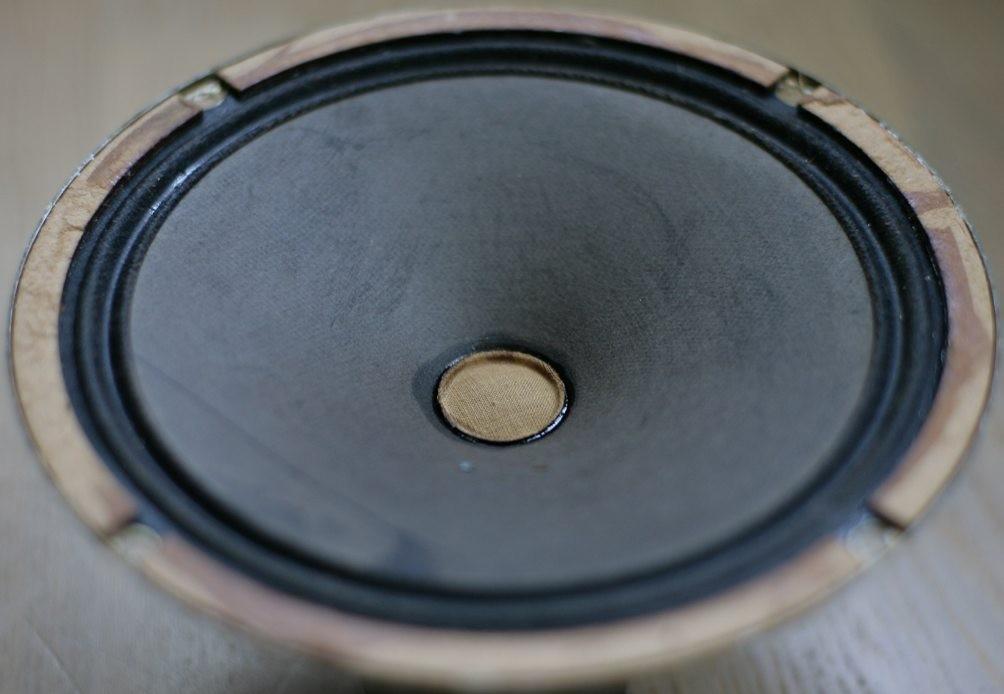

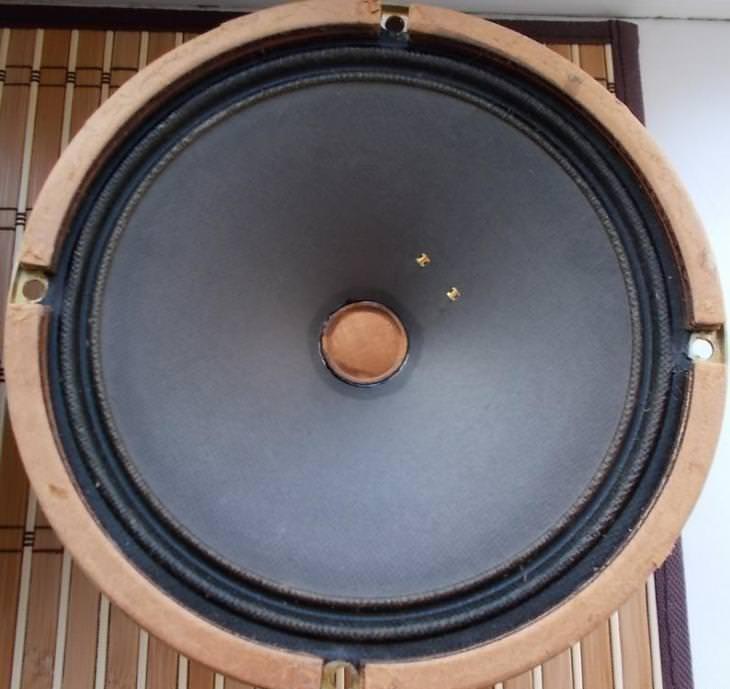

Это низкочастотная динамическая головка с неэкранированной магнитной системой. Конструкция отличается надежностью и характерным «теплым» звучанием, за что ценится аудиофилами. Диффузор и подвес выполнены из бумаги, при этом подвес дополнительно пропитан для повышения добротности и долговечности. Пылезащитный колпачок изготовлен из ткани, а корзина динамика сделана из штампованной стали.
В качестве примера применения можно привести использование 4ГД-5 в качестве НЧ-динамика в легендарных советских акустических системах, таких как и . Для сравнения, в более современных или импортных аналогах, таких как Technics SB-M1 (S) Monitor-1, используются иные материалы подвеса, что дает другую характеристику звучания.
Конструктивные особенности и модификации

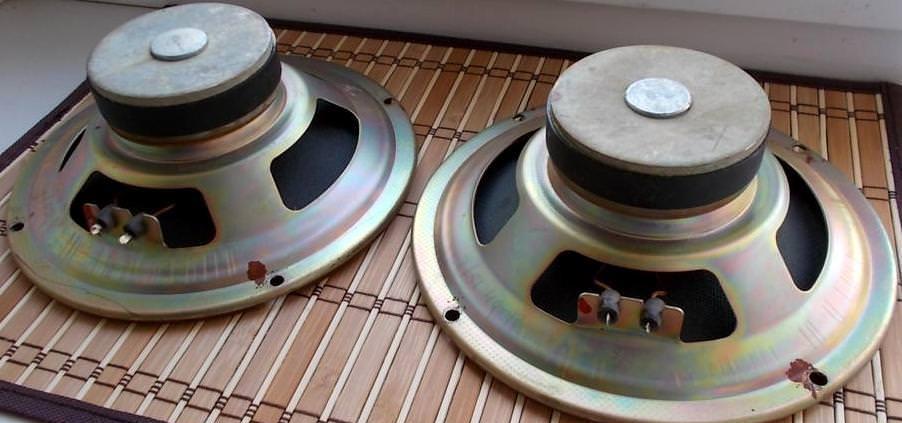

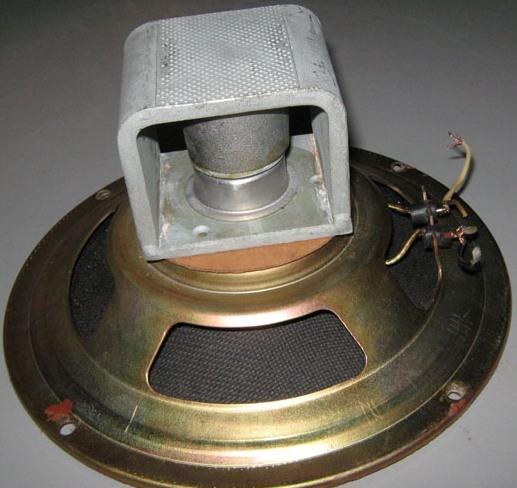

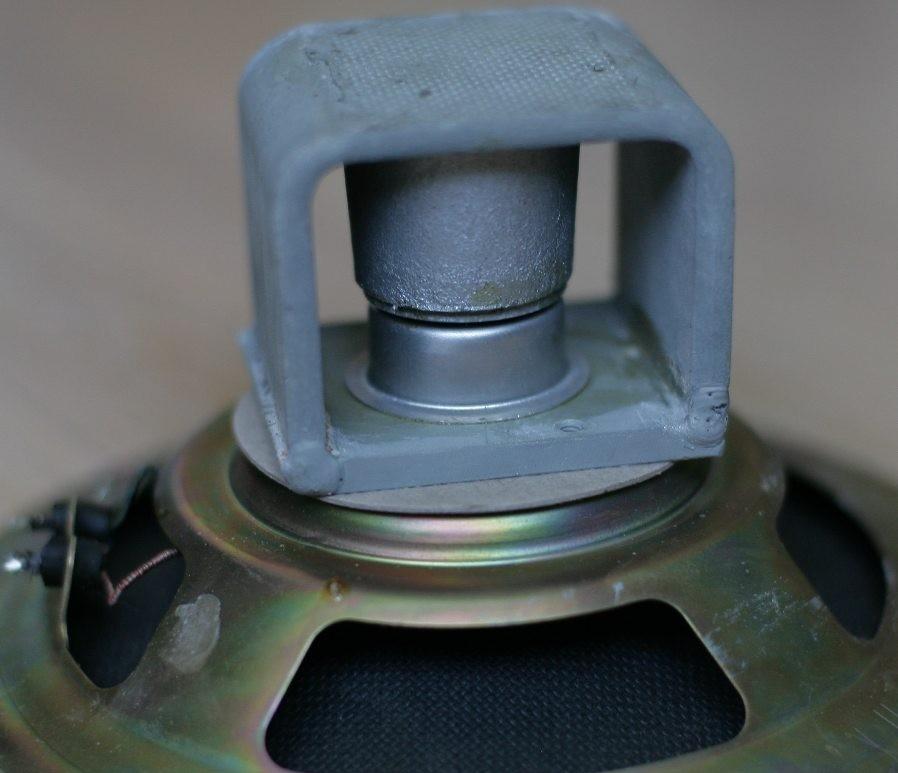

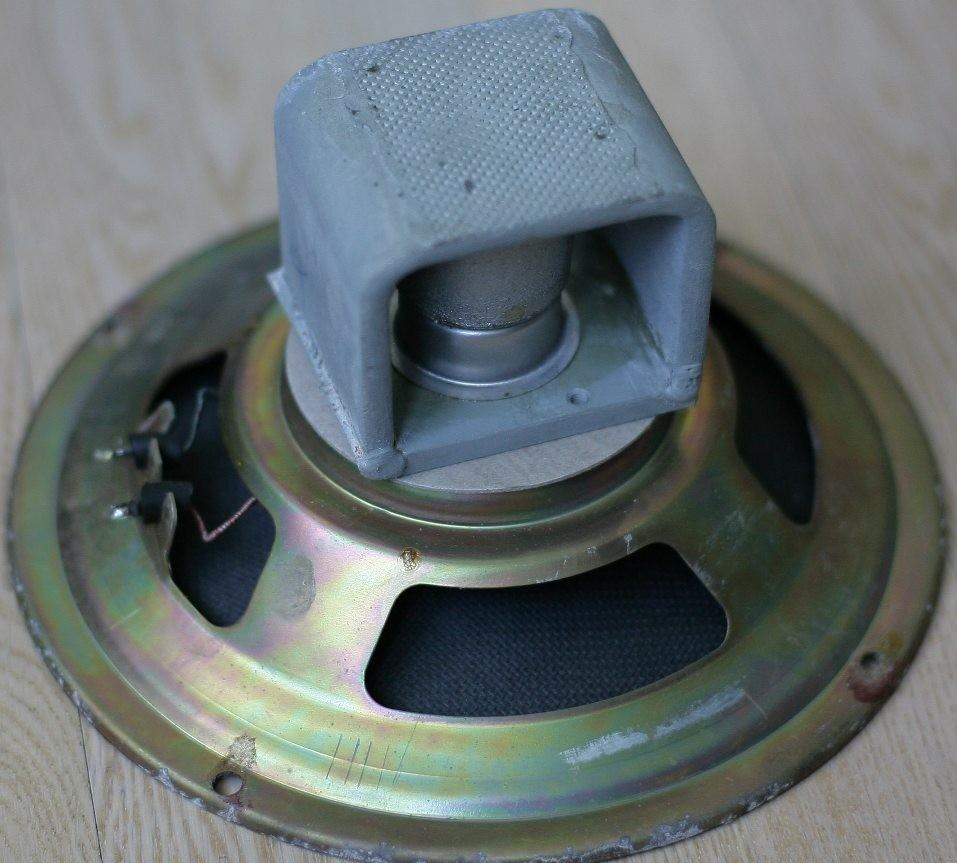

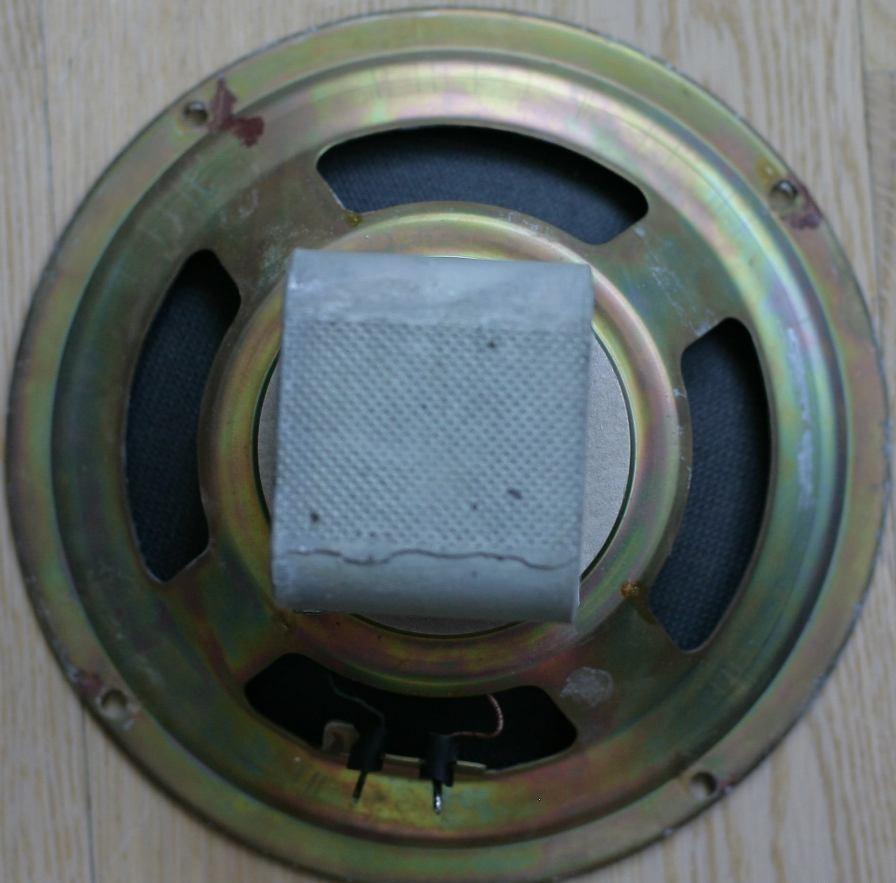

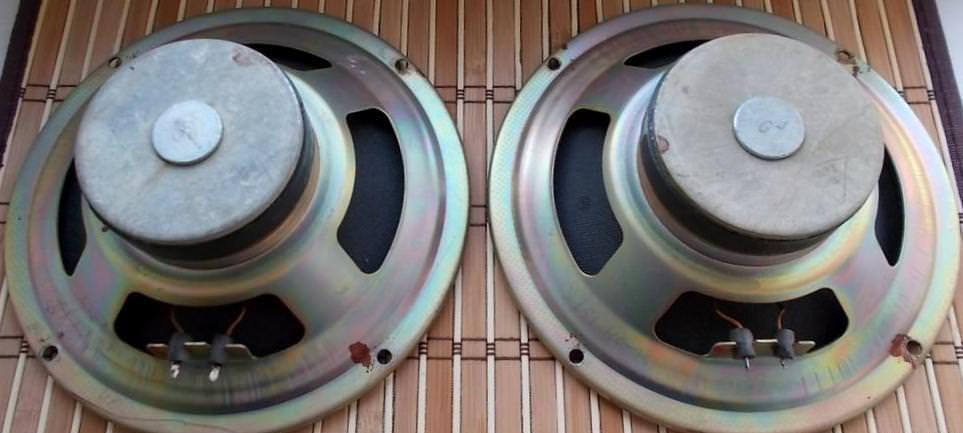

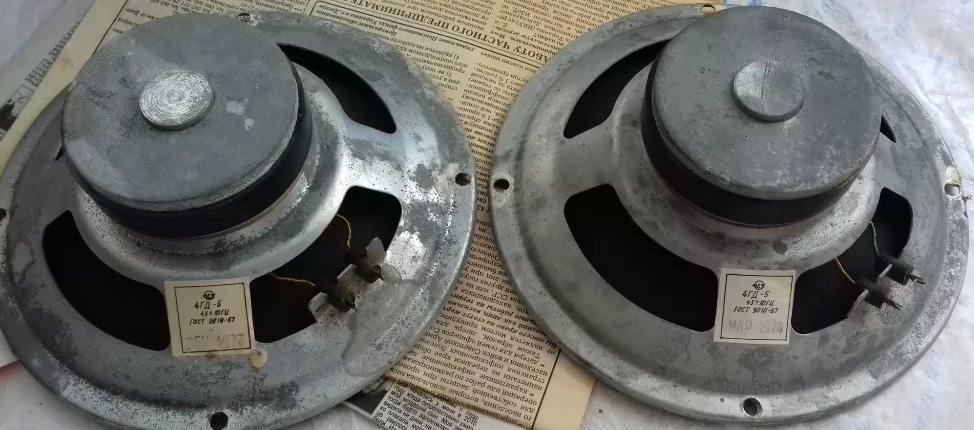

Динамик 4ГД-5 выпускался в двух основных вариациях по номинальному сопротивлению: 8 Ом и 440 Ом. Также различаются типы магнитных систем — они могут быть керновыми или использовать кольцевой феррит. Каркас звуковой катушки в большинстве случаев выполнен из бумаги, что является особенностью советской элементной базы.
Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,18 мм в два слоя. Первый слой содержит 50 витков, второй — 47. Омическое сопротивление звуковой катушки составляет 6,3 Ом.
Вариант с сопротивлением 440 Ом имеет конструктивные отличия: диаметр керна составляет 25 мм, а ширина магнитного зазора — 0,9 мм. Звуковая катушка в этом случае 6-слойная, общее число витков намотки достигает 576, а высота намотки равна 6 мм. Используется более тонкий провод диаметром 0,05 мм, а омическое сопротивление составляет 420 Ом. Такие параметры позволяют эффективно работать в схемах с высоким выходным сопротивлением усилителей.
Если вы ищете альтернативы, обратите внимание на 20 ГДС-2-8 (3.843.013), который имеет схожие габариты, но другие акустические свойства. Для тех, кто интересуется высококлассной техникой, можно провести параллели с Burmester 909 MK5, хотя это уже совершенно иной уровень исполнения.

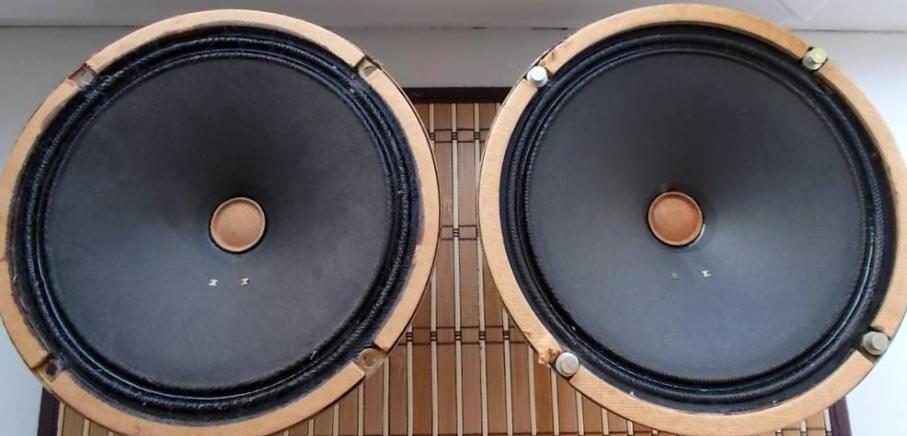

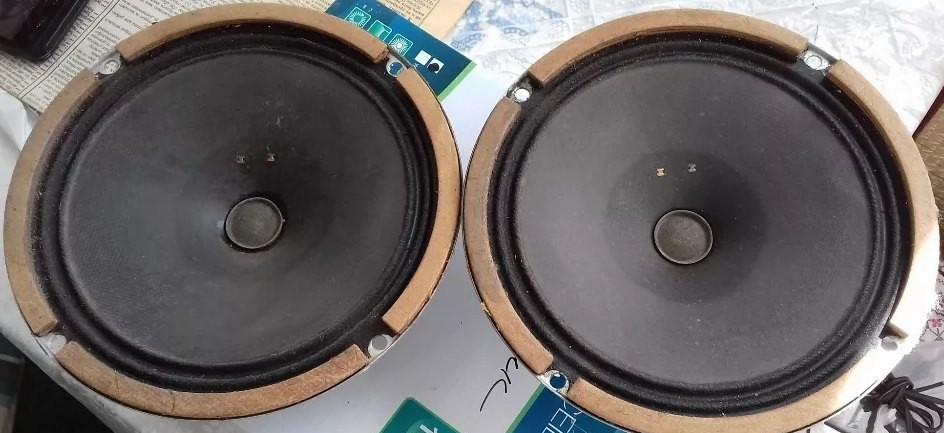

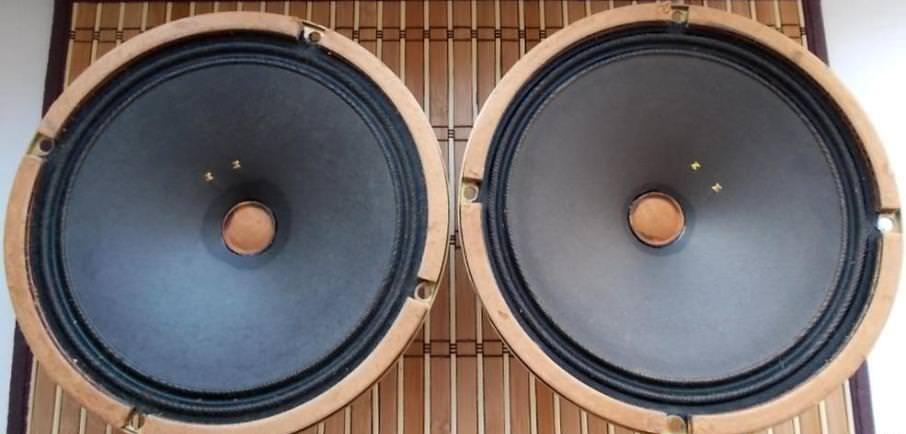

Фото: Крюк Валерий Геннадьевич
