Советский динамик 35 ГДН-1С-4: технические характеристики, размеры и применение

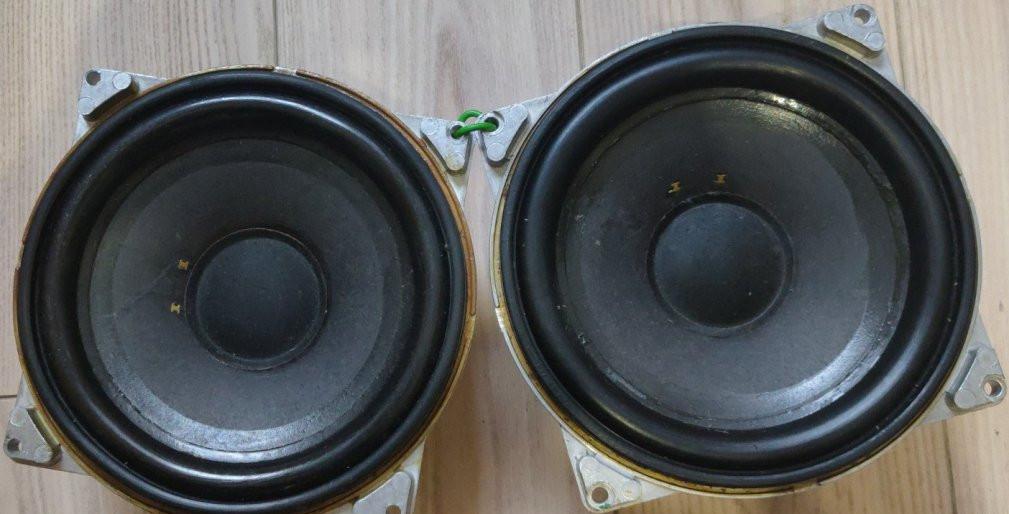

Динамик 35 ГДН-1С-4 — это советский низкочастотный громкоговоритель мощностью 35 Вт и сопротивлением 4 Ом. Диаметр диффузора составляет 203 мм (8 дюймов), что обеспечивает глубокий бас для домашних и профессиональных акустических систем. Модель отличается высокой надежностью и широко применялась в акустике высшей и первой групп сложности. Для расширения ассортимента также рекомендуем ознакомиться с динамиком 35 ГДН-1М-4, который имеет схожие параметры, но отличается конструкцией корзины.
Основное назначение динамика — воспроизведение низкочастотного диапазона. Благодаря большому ходу диффузора (5 мм) и мощному магниту, устройство обеспечивает высокую амплитуду колебаний, что гарантирует чистое и детализированное звучание с насыщенным басом. Корзина из алюминиевого сплава и резиновый подвес повышают устойчивость к механическим повреждениям.
Технические параметры 35 ГДН-1С-4
Ниже приведена таблица основных характеристик, подтверждающих статус динамика как надежного компонента аудиотехники.
| Параметр | Значение |
|---|---|
| Ход диффузора | 5 мм |
| Размеры (в дюймах) | 8 дюймов |
| Тип громкоговорителя | Динамический низкочастотный |
| Диаметр динамика | 203 мм |
| Вес | 2,1 – 3 кг |
| Номинальная мощность | 35 Вт |
| Долговременная мощность | 50 Вт |
| Сопротивление | 4 Ом |
| Чувствительность | 84 дБ/Вт/м |
| Диапазон частот | 40 – 5000 Гц |
| Частота резонанса (Fs) | 30 Гц (±5 Гц) |
| Эквивалентный объем (Vas) | 50 л |
| Расшифровка модели | Громкоговоритель динамический низкочастотный, 35 Вт |
Конструкция и материалы

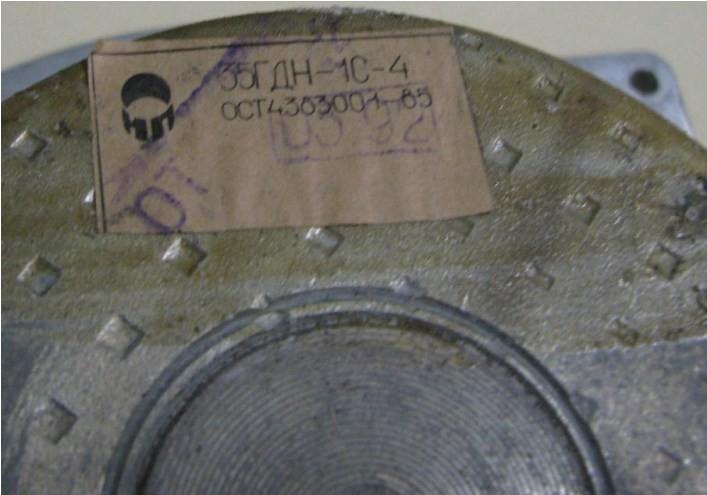

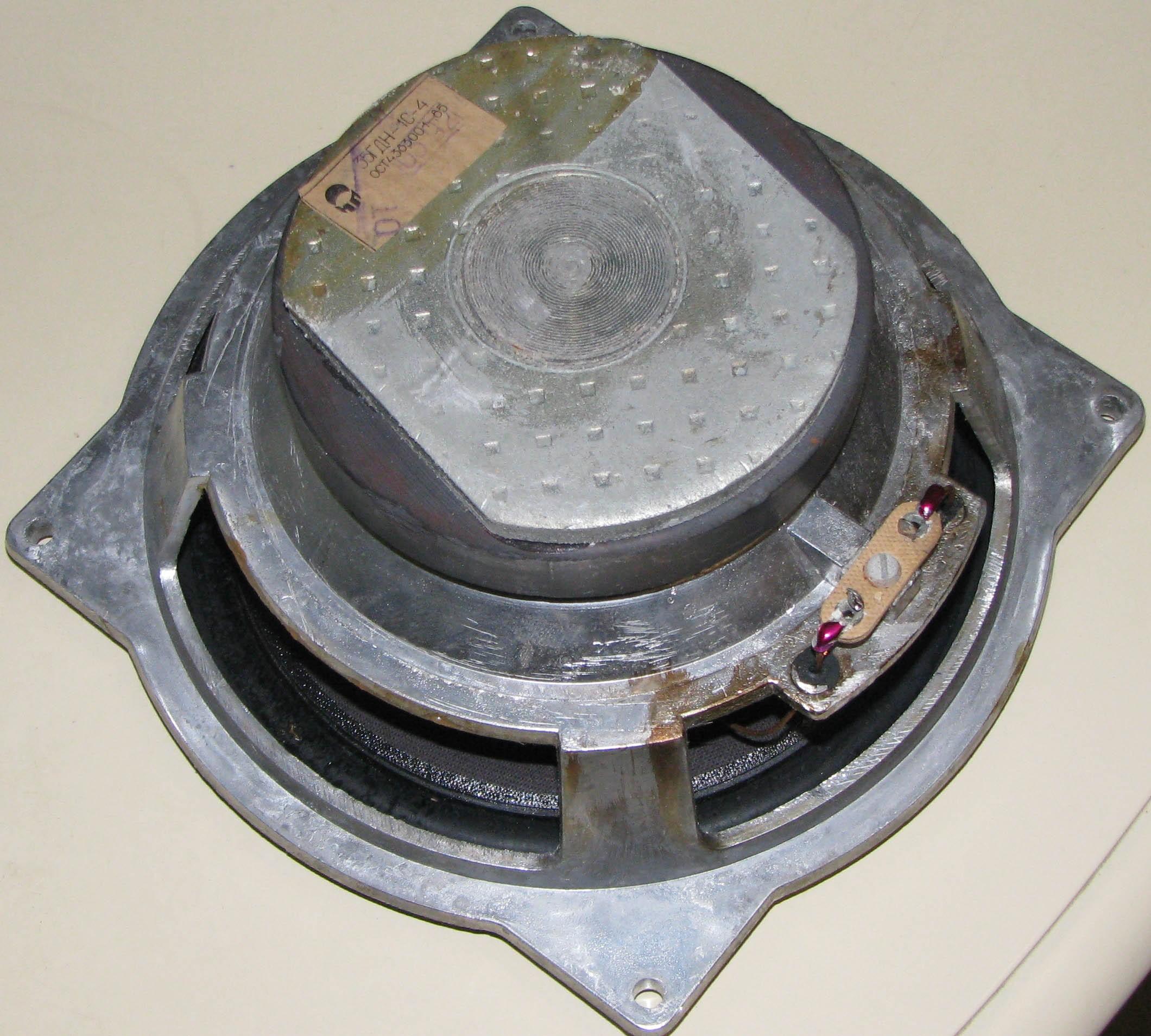

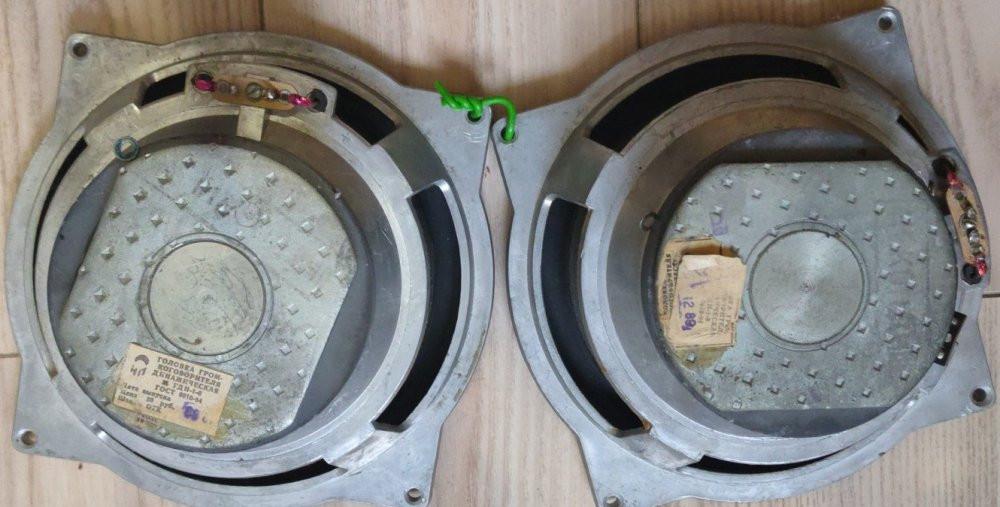

Громкоговоритель изготавливался на «Северодонецком заводе сопротивлений». Конструкция представляет собой электродинамическую низкочастотную головку с неэкранированной магнитной цепью. Корзина выполнена методом литья из алюминиевого сплава под давлением, что обеспечивает жесткость и малый вес. Диффузор конусный, изготовлен из бумажной массы с специальной пропиткой для влагозащиты и повышения прочности.

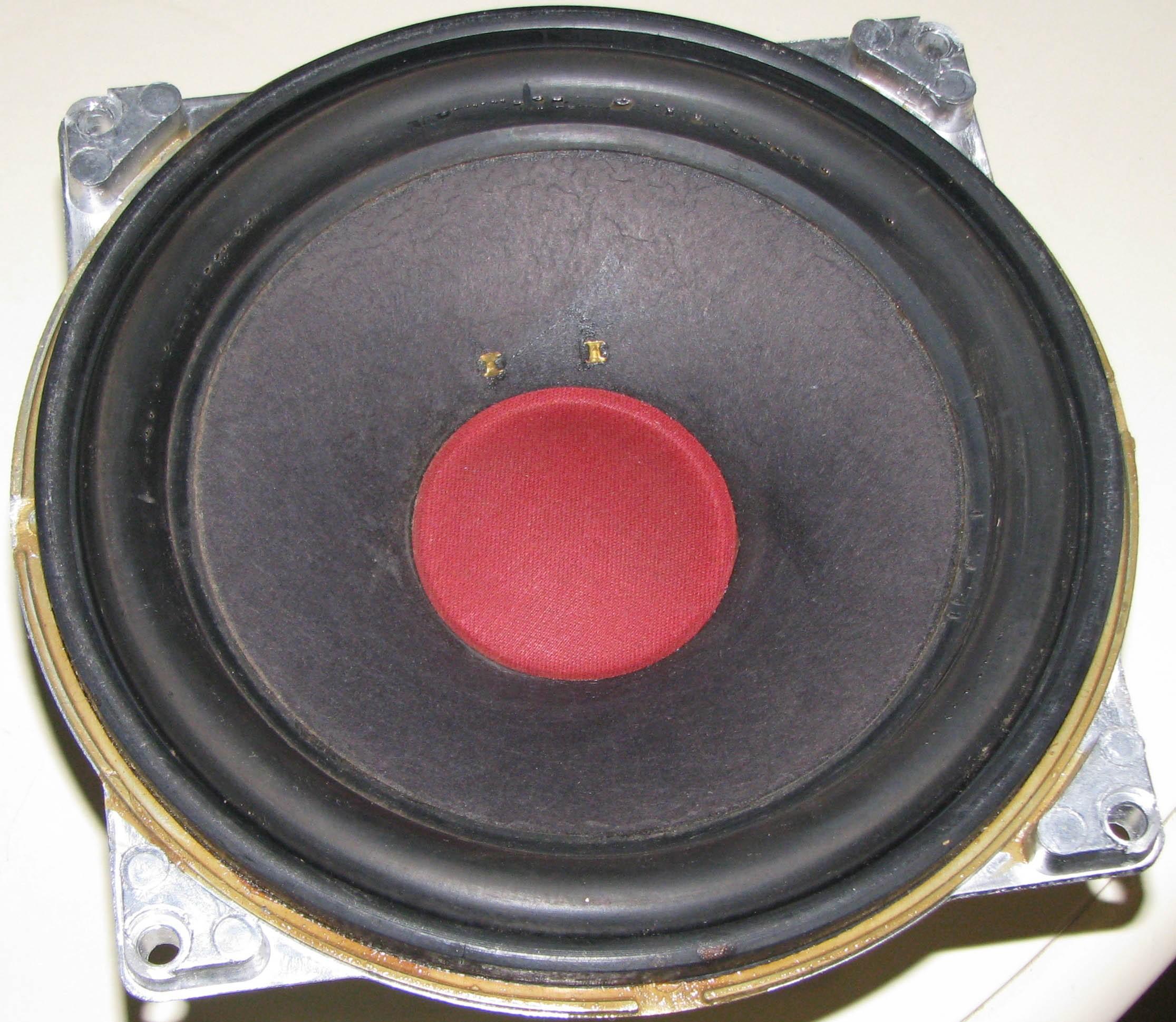

Подвес тороидальной формы выполнен из резины, центрирующая шайба — из ткани с пропиткой. Пылезащитный колпачок также тканевый. Такая комбинация материалов обеспечивает долговечность и характерное «советское» звучание с акцентом на низкие частоты. В качестве альтернативы для сабвуферных задач можно рассмотреть динамик 35 ГДШ-4-4.
Звуковая катушка
Звуковая катушка намотана проводом марки ПЭТВ-1 диаметром 0,28 мм. Намотка двухслойная: в первом слое 47 витков, во втором — 44 витка. Высота намотки составляет 13,5 мм, омическое сопротивление — 3,6 Ом (±0,36 Ом). Каркас ЗК изготовлен из бумаги марки К-120Н. Высота катушки 26,2 мм, внутренний диаметр — 40,32 мм, внешний (вместе с намоткой) — 42 мм.
Магнитная цепь 35ГДН-1С
Магнитная система обеспечивает мощный контроль над движением диффузора. В состав входят:
- Кольцевой ферритовый магнит марки М28РА180 размером К110х45х16 мм.
- Керн диаметром 39,82 мм.
- Верхний фланец с отверстием диаметром 42,75 мм.
- Высота воздушного зазора 7 мм, его радиальная ширина 1,46 мм, индукция в зазоре 0,95 Тл.
Полярность у динамика 35 ГДН-1С-4 стандартная, что обеспечивает правильное подключение и эксплуатацию, исключая вероятность обратной полярности и возможных повреждений оборудования. Модель аналогична и применялась как низкочастотное звено в закрытых и фазоинверсных акустических системах, таких как и .
