Ниже приводится схема усилителя мощности на основе IC TDA2050. Эта схема может  развивать выходную мощность до 32W с хорошим качеством звука. IC2050 можно весьма доступна, продается по низким ценам.

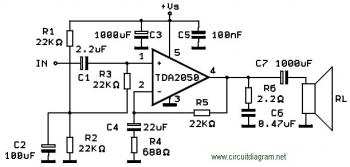

Усилитель 32W Схема



opt1271472201v


http://skema-elektronik.blogspot.com/ — подробное описание микросхемы(англ.)

jdv1271472227u


Примечания:

* Обязательно используйте радиатор для охлаждения корпуса микросхемы
* Используйте напряжение, рекомендованное значение для достижения максимальной мощности

Источник — http://audio-circuits.blogspot.com/2010/05/32w-audio-amplifier-circuit-based-on.html
