Динамик 30 ГДС-3-16: характеристики, размеры, фото, аналог

30 ГДС-3-16 — это советский среднечастотный громкоговоритель диаметром 30 см и сопротивлением 16 Ом, разработанный для использования в высококачественных акустических системах. Динамик отличается высокой чувствительностью (89 дБ), надежной магнитной системой и способен выдерживать мощность до 35 Вт. Ниже представлены подробные технические параметры, фото и описание конструкции.

Описание и назначение 30 ГДС-3-16

Модель акустического динамика 30 ГДС-3-16 представляет собой мощный и надежный громкоговоритель, разработанный для использования в различных акустических системах. Расшифровка модели "30 ГДС-3-16" означает, что динамик имеет диаметр 30 см (300 мм), предназначен для громкоговорителей дальнего действия (ГДС), третьей модификации и рассчитан на сопротивление 16 Ом. Такие динамики широко использовались в советской электронике и высоко ценились за свои технические характеристики и качество звучания. Для сравнения, более современная версия Динамик 30 ГДС-4-8 имеет другие электрические параметры, но сохраняет схожий форм-фактор.

30 ГДС-3-16 обладает высоким уровнем звукового давления и глубоким басом, что делает его идеальным выбором для использования в домашней аудиосистеме или профессиональной студии. Характер звучания динамика отличается чистотой и детализацией, что позволяет точно передавать все нюансы музыкальных композиций. В данном динамике реализована система охлаждения катушки, что предотвращает перегрев при длительном использовании на высокой мощности. В качестве альтернативы можно рассмотреть Динамик 30 ГДС-3-8, который отличается меньшим сопротивлением.

Технические параметры динамика 30 ГДС-3-16 включают эффективный ход диффузора и прочный корпус, обеспечивающий долговечность устройства. Диаметр магнита также играет важную роль в качестве звукового воспроизведения, обеспечивая мощное магнитное поле для точного контроля движения диффузора.

Таблица характеристик 30 ГДС-3-16

Изготовитель: ПО «Радиотехника» г. Рига.

Назначение: для применения в закрытых выносных акустических системах высшей группы сложности в качестве среднечастотного звена для работы в помещениях.

Технические характеристики:

Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц

Неравномерность АЧХ в диапазоне 200-5000 Гц: 8 дБ

Чувствительность: 89 дБ

Номинальное среднее звуковое давление: 90 дБ

Коэффициент гармоник на частотах:

400 – 1000 Гц: 2%

1000 – 2000 Гц: 1,5%

2000 Гц и выше: 1%

Номинальное сопротивление: 16 Ом

Предельная шумовая мощность: 30 Вт

Предельная долговременная мощность: 35 Вт

Предельная кратковременная мощность: 40 Вт

Частота основного резонанса: 110 Гц (±50 Гц)

Габаритный размер: Ø125х76,7 мм

Вес: 1,3 кг

Описание конструкции:

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

Магнитная система:

1. кольцевой ферритовый магнит марки М16БА190-1, размером К85х35х16 мм;
2. керн диаметром 24,9 мм;

3. верхний фланец с отверстием диаметром 27,2 мм;
4. высота воздушного зазора 8 мм;
5. радиальная ширина воздушного зазора: 1,15 мм;
6. индукция в воздушном зазоре: 0,8 Тл.

Подвижная система:

1. звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,16 мм, намотка двухслойная, общее число витков128, в первом слое 65 витков, во втором 63. Омическое сопротивление 14,3 Ом (±0,7 Ом). Каркас катушки изготовлен из фольги А6-М-0,05х25 высотой 24 мм. Внутренний диаметр 25,4 мм, внешний – 26,35 мм;
2. диффузор конической формы из бумажной массы с пропиткой;
3. колпачок из бумажной массы с пропиткой;

4. подвес тороидальной формы из прорезиненной ткани;
5. центрирующая шайба из ткани с пропиткой.

---

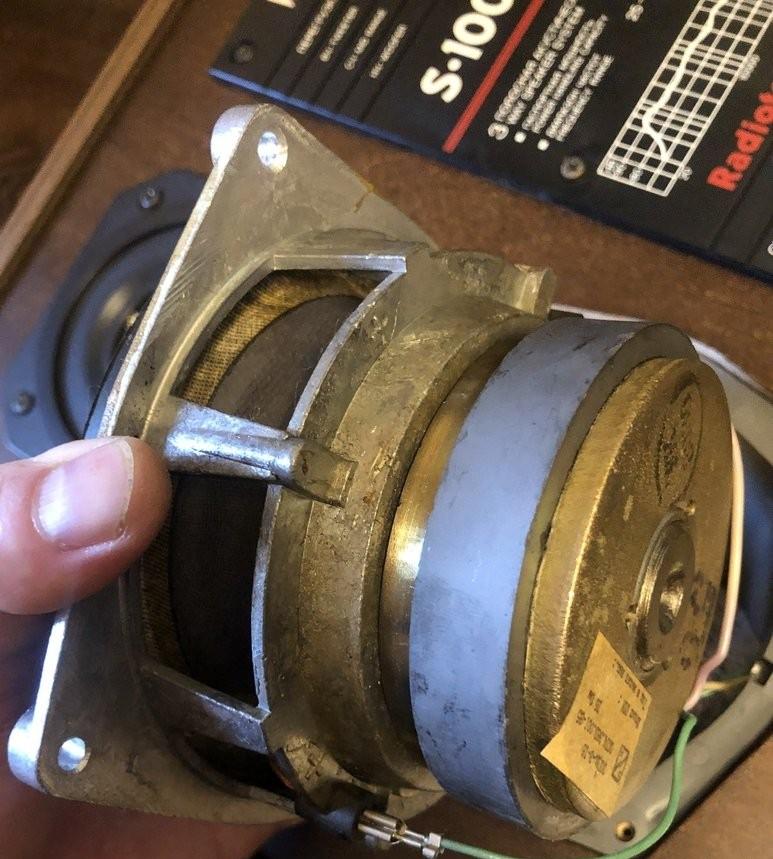

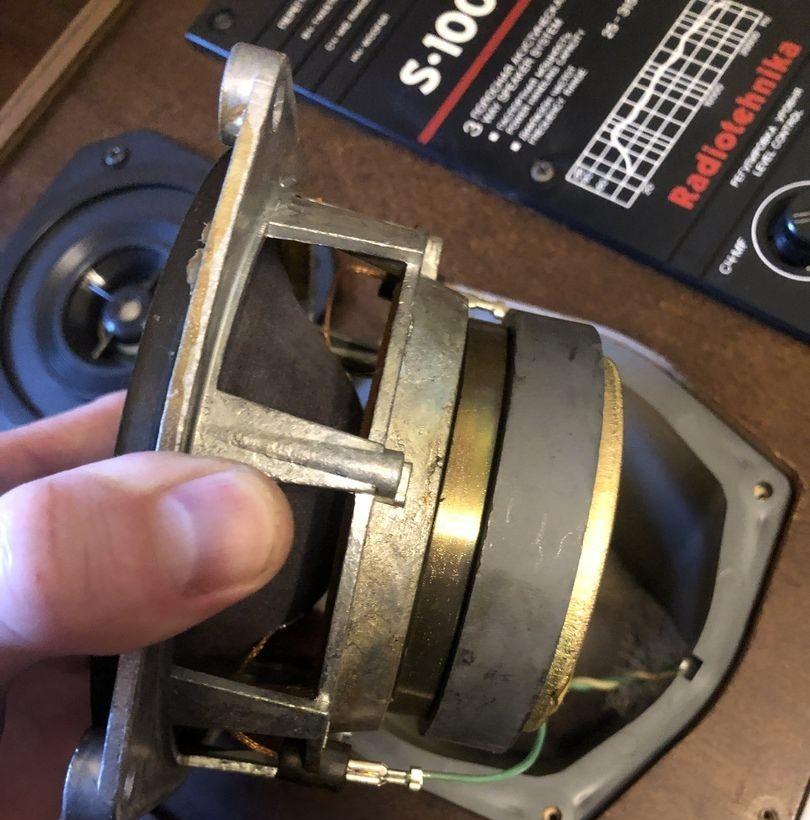

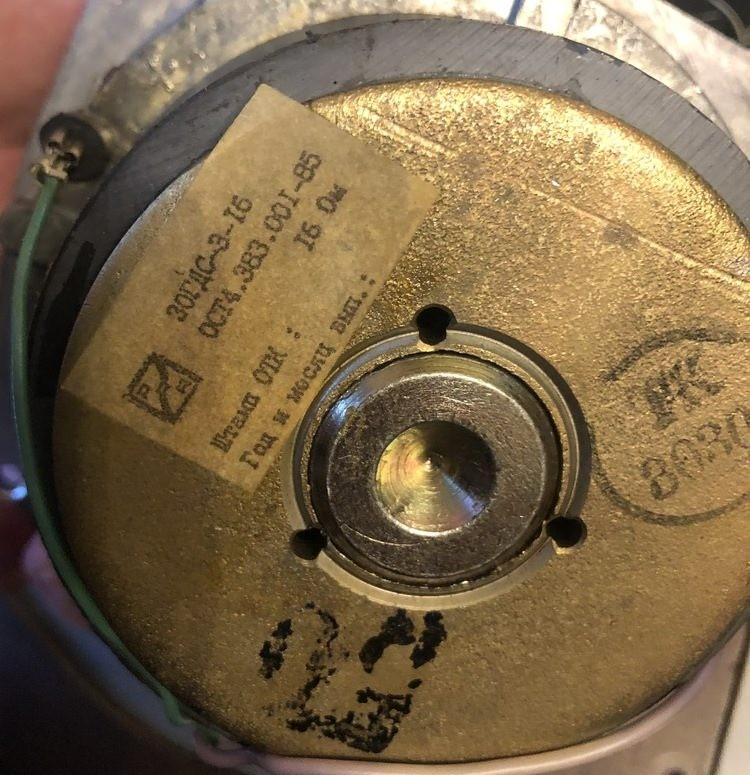

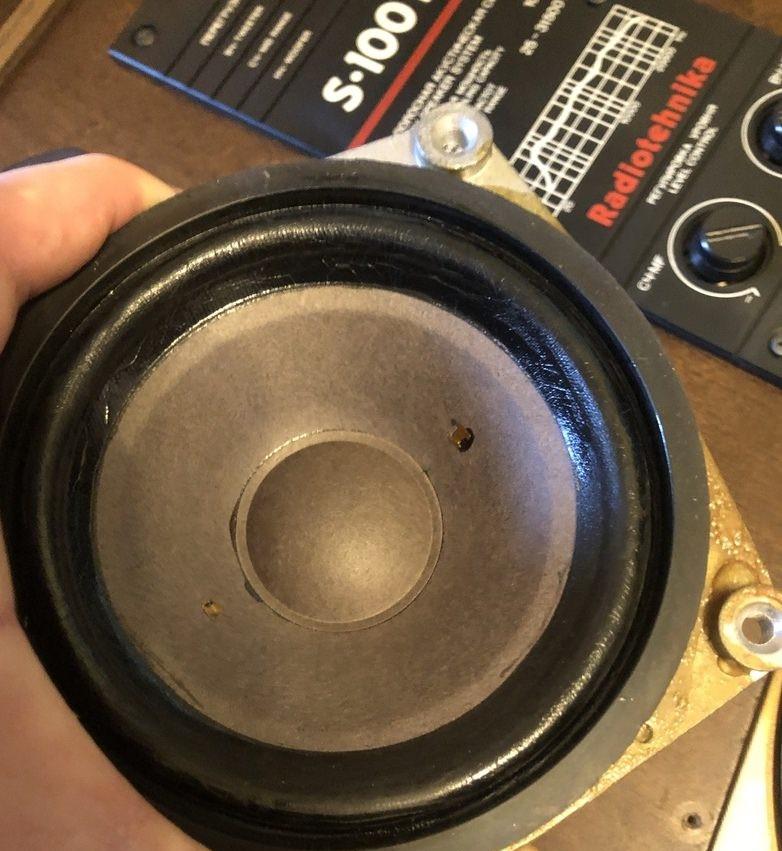

30 ГДС-3-16 из (прислал Игорь Иванов). Пылезащитный колпачок большого диаметра, форма диффузора как у . Магнит так же небольшого диаметра. Если вам нужен более мощный аналог, обратите внимание на Динамик 300 ГДН-1-4, который предназначен для воспроизведения низких частот.
