Динамик 30 ГДС-1-8 (30 ГД-11): характеристики, размеры и аналоги

Описание и назначение 30 ГДС-1-8 (30 ГД-11)

30 ГДС-1-8 (30 ГД-11) — это мощный низкочастотный динамик, произведенный в Советском Союзе и широко востребованный среди любителей качественного звучания. Расшифровка модели проста: "30" обозначает диаметр диффузора в сантиметрах, "ГД" — громкоговоритель, "С" — совмещенного применения (для низких и средних частот), "1" указывает на первую модификацию, "8" — сопротивление обмотки 8 Ом.

Основное применение 30 ГДС-1-8 заключается в акустических системах для высококачественного воспроизведения звука в домашних и студийных условиях. Уникальный характер звучания динамика обеспечивается его конструкцией, которая минимизирует искажения и обеспечивает глубокие, насыщенные низкие частоты. Для сравнения, более современные модели, такие как Динамик 20 ГДН-1-8 (10 ГД-30Б), часто используются в качестве среднечастотников, тогда как 30 ГДС-1-8 специализируется на басовом диапазоне.

Диаметр динамика составляет 12 дюймов, что обеспечивает большой ход диффузора и способствует высокой мощности звукового давления. Динамик может работать в широком диапазоне мощностей, начиная от 5 ватт, с максимальной мощностью до 30 ватт, что делает его универсальным решением для различных акустических систем.

Исторически, данные динамики пользовались большой популярностью у меломанов благодаря своему сбалансированному и естественному звучанию. Это делает их отличным выбором для любителей аутентичного аналогового звука. Полярность подключения стандартная, что упрощает интеграцию динамика в различные акустические системы.

Таблица характеристик 30 ГДС-1-8 (30 ГД-11)

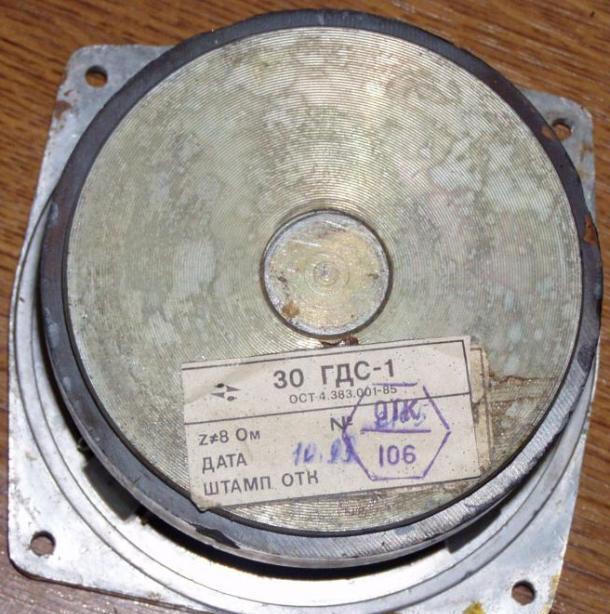

Изготовитель: завод «Красный Луч», г. Красный Луч.

Назначение: для применения в закрытых акустических системах высшей группы сложности в качестве среднечастотного звена для работы в помещениях.

Технические характеристики 30 ГДС-1:

Диапазон эффективно воспроизводимых частот: 500 – 6300 Гц

Неравномерность АЧХ в диапазоне 500-6300 Гц: 8 дБ

Чувствительность: 92 дБ

Номинальное среднее звуковое давление: 1,26 Па

Коэффициент гармоник на частотах:

630 Гц: 2%

1000 Гц: 1,5%

4000 – 6300 Гц: 1%

Номинальное сопротивление: 8 Ом

Предельная шумовая мощность: 30 Вт

Предельная долговременная мощность: 50 Вт

Предельная кратковременная мощность: 100 Вт

Частота основного резонанса: 250 Гц (±60 Гц)

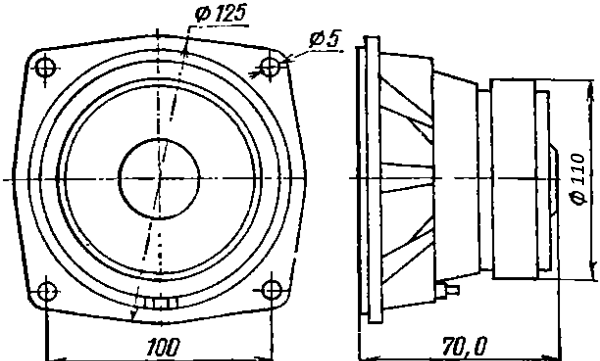

Габаритный размер: Ø125х70 мм

Вес: 1,7 кг

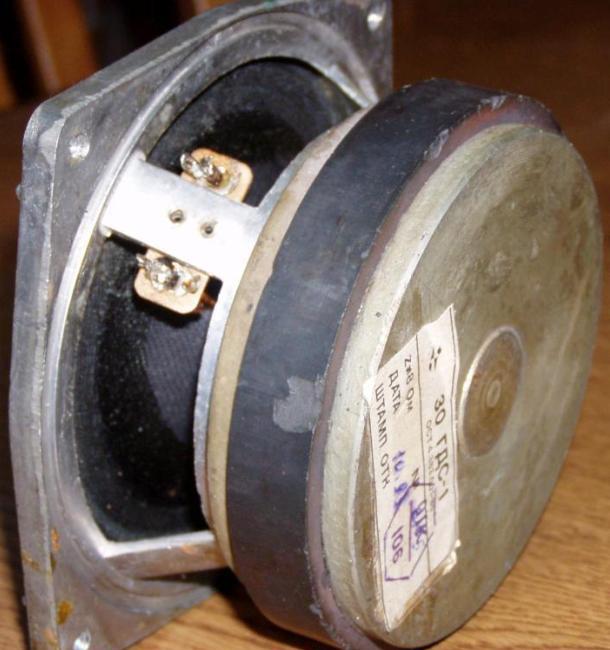

Описание конструкции 30ГДС-1:

Головка громкоговорителя электродинамического типа, , круглая, с неэкранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

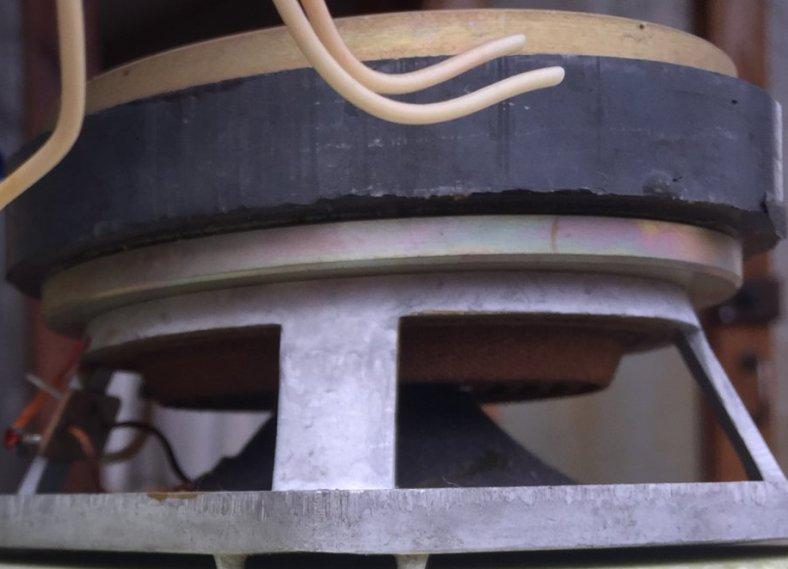

Магнитная система 30ГДС-1:

1. кольцевой ферритовый магнит марки М25БА170, размером К110х45х16 мм;
2. керн диаметром 25 мм;

3. верхний фланец с отверстием диаметром 27 мм;

4. высота воздушного зазора 7 мм;
5. радиальная ширина воздушного зазора: 1 мм;

6. индукция в воздушном зазоре: 1,2 Тл.

Подвижная система 30ГДС-1:

1. звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,15 мм, намотка двухслойная, общее число витков 79, в первом слое 40 витков, во втором 39. Высота намотки 7 мм. Омическое сопротивление 6,4 Ом (±0,5 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 высотой 23 мм. Внутренний диаметр 25,4 мм, внешний – 26,25 мм;

2. диффузор конической формы из бумажной массы с пропиткой;
3. колпачок из бумажной массы с пропиткой;
4. подвес тороидальной формы из пропитанной ткани обработан вибродемпфирующей массой;
5. центрирующая шайба из ткани с пропиткой.

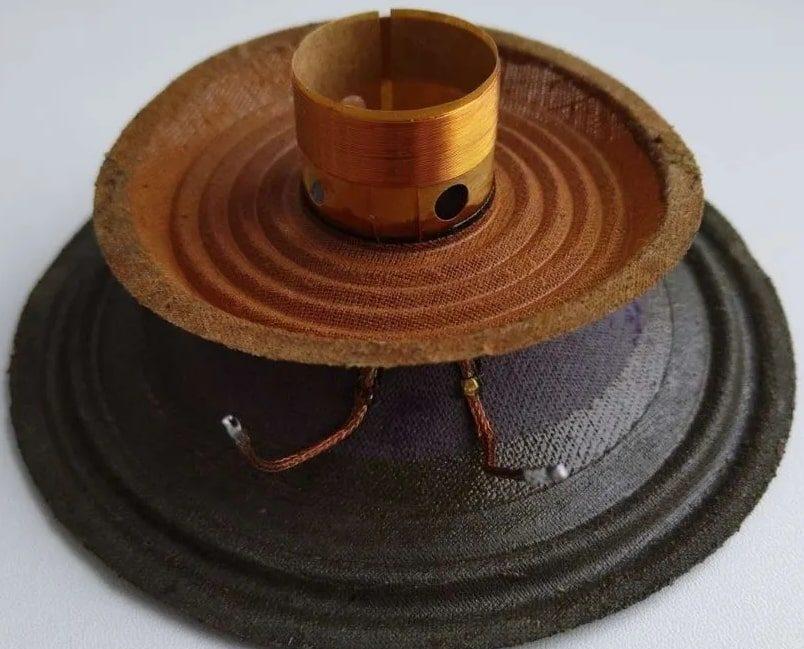

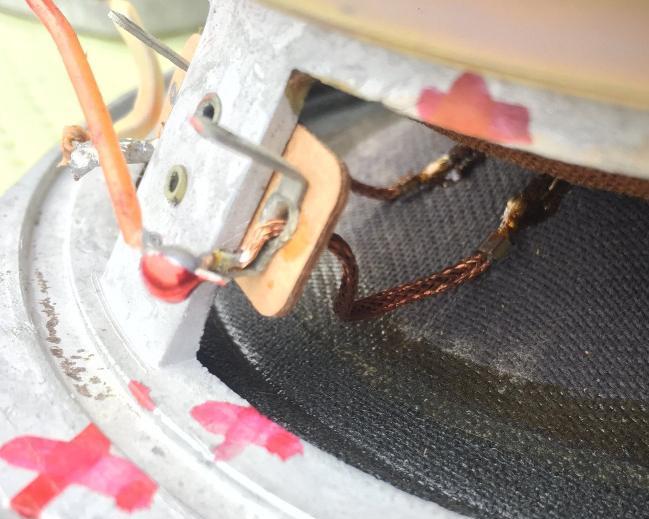

Фото подвижной системы с катушкой:

---

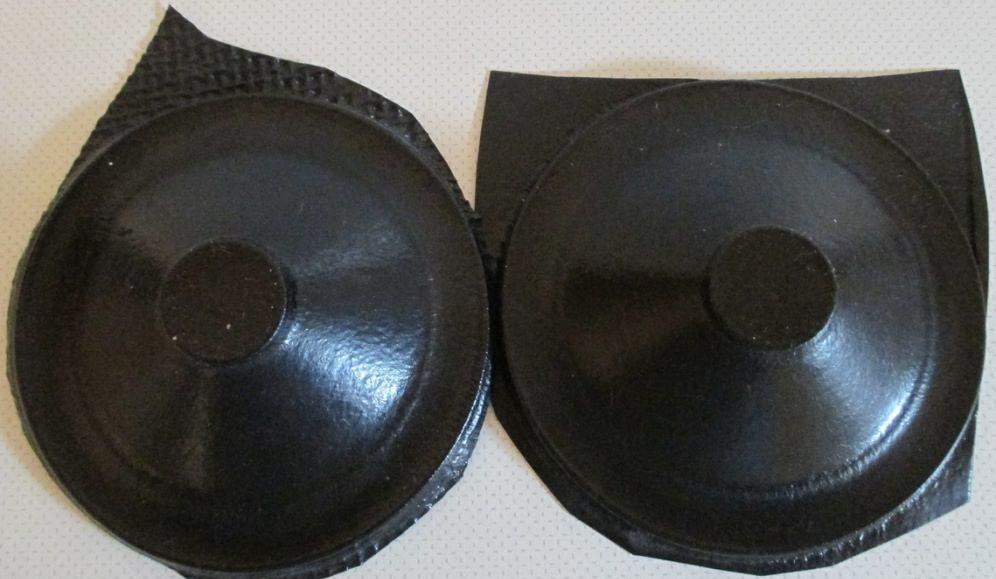

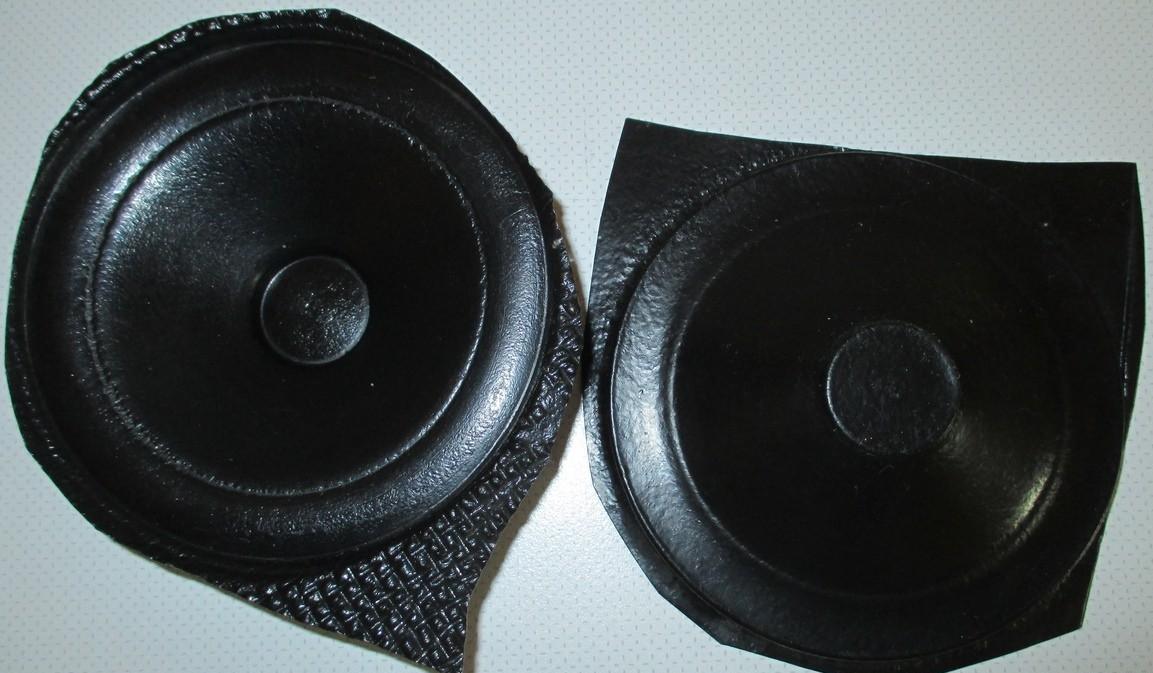

Диффузоры 30ГДС-1 из полипропилена:
