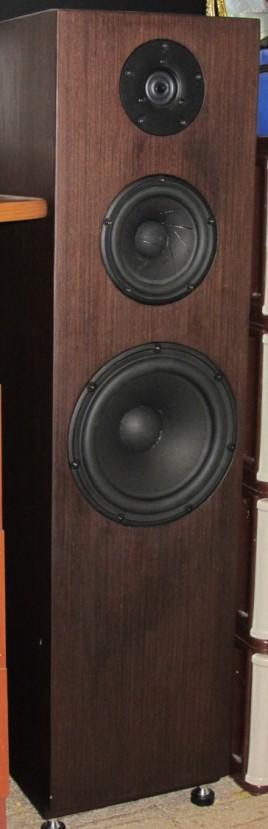

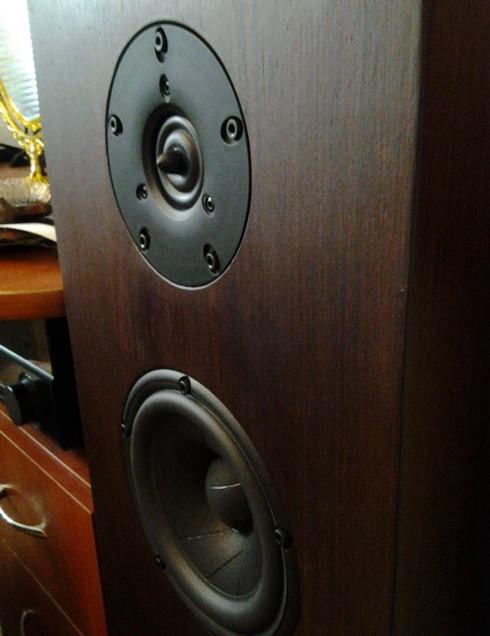

Повторение кита «Jazzman» по статье с сайта Троелса Гравесена. Представляет собой 3-х полосную напольную АС с фазоинвертором. Отверстие фазоинвертора направлено в пол и должно составлять как минимум 40 мм от пола до края ФИ. Внутренний объем 48,7 л. Размеры корпуса показаны на чертеже. Корпус выполнен из фанеры толщиной 22 мм. В фильтре использованы высококачественные компоненты известных производителей.

3-х полоснаяScan-Speak (1)

3-х полоснаяScan-Speak (8)

НЧ динамик ScanSpeak 22W/8857T00:

3-х полоснаяScan-Speak (10)

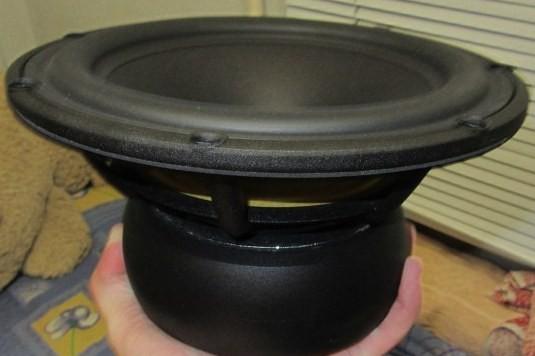

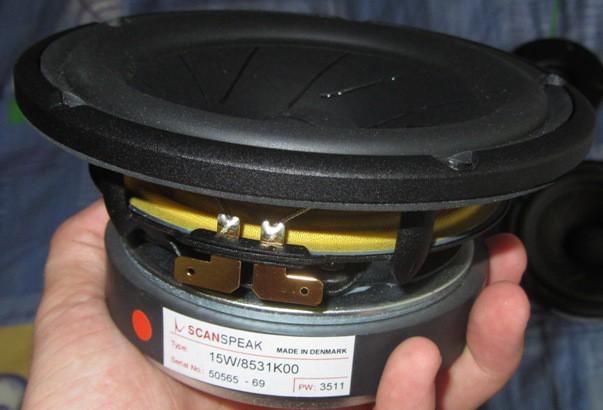

СЧ динамик ScanSpeak 15W/8530-K00:

3-х полоснаяScan-Speak (6)

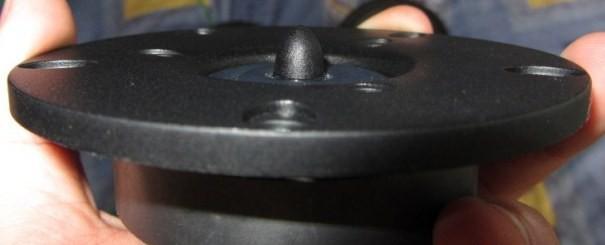

ВЧ динамик Vifa XT25TG30-04:

3-х полоснаяScan-Speak (5)

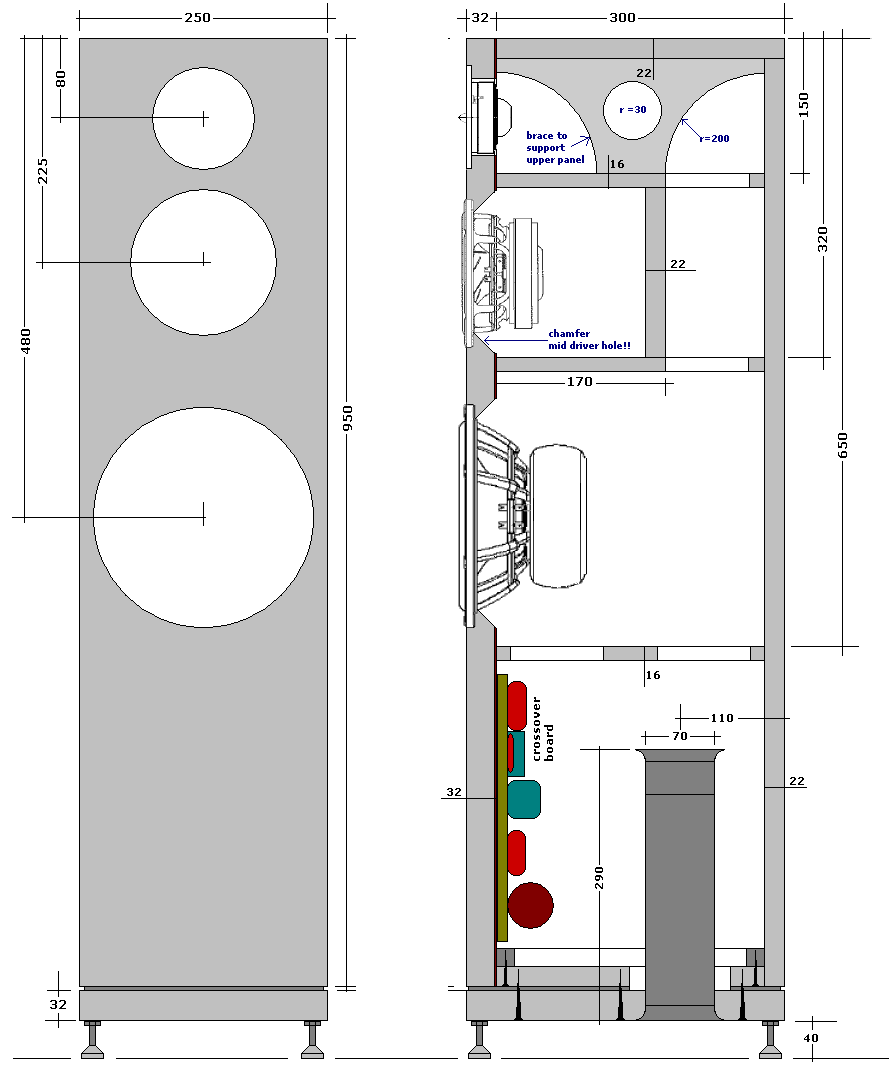

Чертеж корпуса:

3-х полоснаяScan-Speak (2)

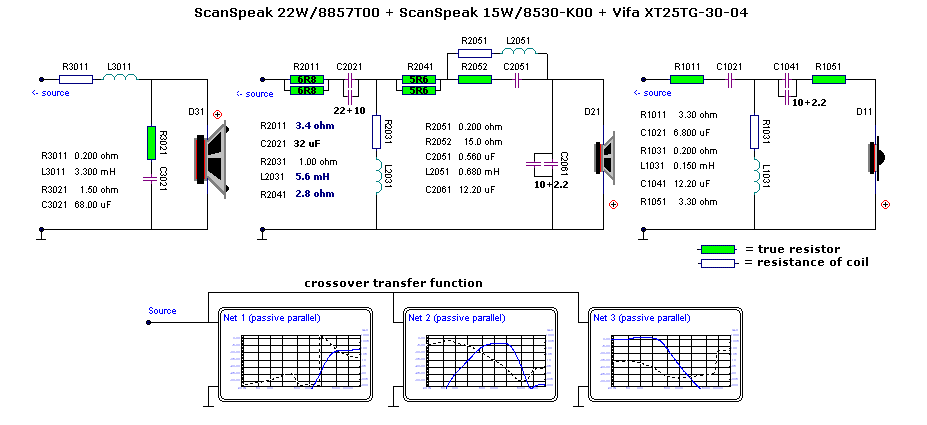

Схема фильтра:

3-х полоснаяScan-Speak (1)

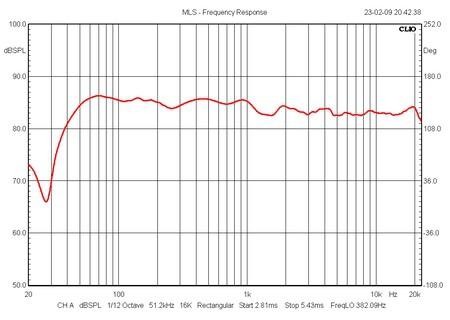

АЧХ:

3-х полоснаяScan-Speak (11)

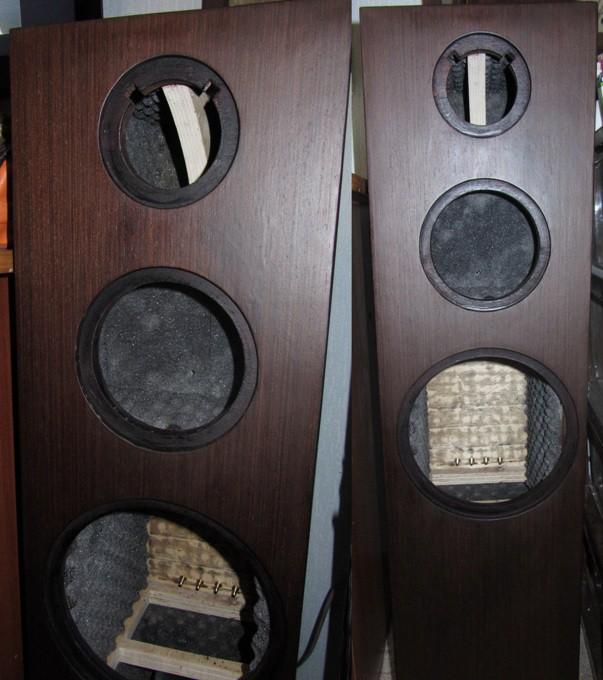

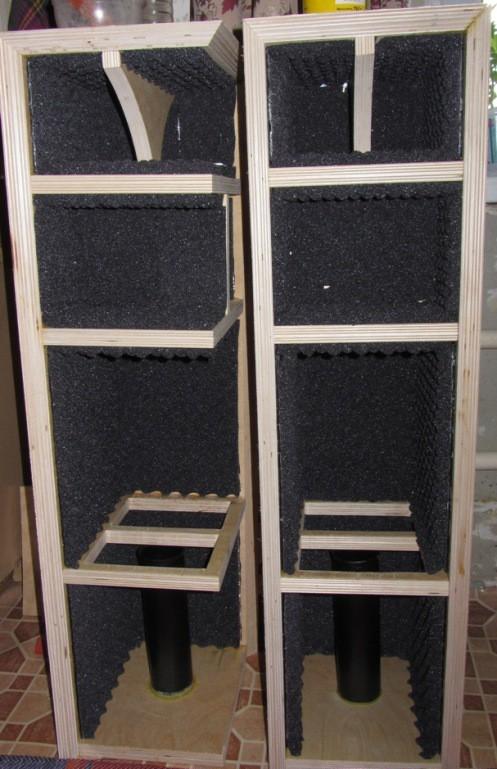

Внутри корпус оклеен поглотителем:

3-х полоснаяScan-Speak (2)3-х полоснаяScan-Speak (4)3-х полоснаяScan-Speak (3)

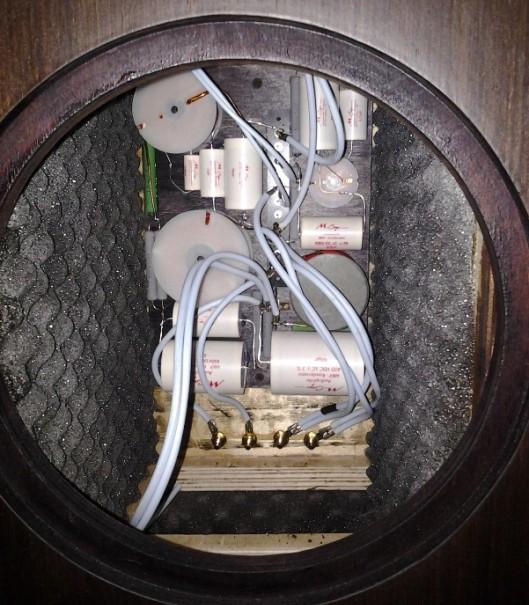

Плата фильтра в моем варианте крепится на задней стенки, за НЧ динамиком.

3-х полоснаяScan-Speak (7)

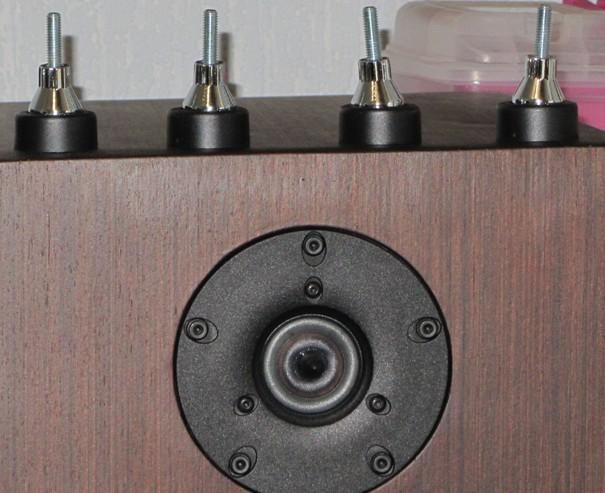

Шипы:

3-х полоснаяScan-Speak (9)

Автор работы: Яшин Владимир (Россия, г. Владимир)
