Динамик 3 ГДШ-2-4 (2 ГД-40): характеристики и применение

Советский широкополосный динамик 3 ГДШ-2-4 (2 ГД-40) мощностью 40 Вт и сопротивлением 4 Ом. Диаметр диффузора 165 мм. Идеален для самостоятельного ремонта vintage-колонек и создания Hi-Fi систем. Ключевые преимущества модели:

  • Высокая чувствительность (92 дБ) для громкого звучания без значительных искажений;
  • Прочный бумажный диффузор с пропиткой, обеспечивающий стабильность и долговечность;
  • Универсальность применения во встроенных открытых акустических системах бытовой радиоаппаратуры.
3 ГДШ-2-4 (2 ГД-40)

Для сравнения с более современными модификациями, например, динамиком 3 ГДШ-2-8 (2 ГД-40А-100), эта модель сохраняет уникальное «теплое» звучание и простоту монтажа, что делает её востребованной среди аудиофилов и мастеров по восстановлению старой акустики.

3 ГДШ-2-4 (2 ГД-40)

Динамики 3 ГДШ-2-4 представляют собой компактные и надежные устройства, которые используются как в бытовых, так и в профессиональных аудиосистемах. Они отличаются хорошей чувствительностью, что позволяет воспроизводить звук с высоким уровнем громкости без значительных искажений. Уникальные технические характеристики позволяют данной модели эффективно работать в различных условиях эксплуатации.

Таблица характеристик 3 ГДШ-2-4 (2 ГД-40)

Параметр Значение
Громкоговоритель 3 ГДШ-2-4 (2 ГД-40)
Размеры в дюймах Диаметр 6.5"
Применение Бытовые и профессиональные аудиосистемы
Ход диффузора 5 мм
Диаметр динамика 165 мм
Вес 1.2 кг
Сколько ватт 40 Вт
Параметры Частотный диапазон 80 - 16 000 Гц
От скольки ватт играет 5 Вт
Диаметр магнита 90 мм
Характер звучания Насыщенный, детализированный
Советские динамики Да
Расшифровка модели 3 – номер модели, ГДШ – гладкий диффузор широкой направленности, 2 – вторая модификация, 4 - омическое сопротивление
Полярность Сохранение полярности

При модернизации старых акустических систем часто возникает вопрос выбора между этим и более крупным драйвером, таким как динамик 4 ГД-4. Однако 3 ГДШ-2-4 выигрывает за счет компактности и оптимального баланса между басовым откликом и детализацией средних частот, что особенно важно для небольших корпусов и полочных колонок.

Изготовитель: Рязанский радиозавод.

Назначение: для применения во встроенных открытых акустических системах бытовой радиоаппаратуры для работы в помещении. Исполнение – общепромышленное.

3 ГДШ-2-4 (2 ГД-40)

Технические характеристики:

Диапазон частот: 100 – 12500 Гц

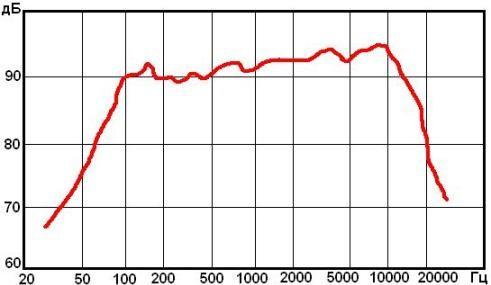

Неравномерность АЧХ: 12 дБ

Чувствительность: 92 дБ

Коэффициент гармоник на частотах:

200 – 1000 Гц: 5%

2000 – 10000 Гц: 3%

Сопротивление: 4 Ом

Паспортная мощность: 3 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 15 Вт

3 ГДШ-2-4 (2 ГД-40)

Резонанс: 100 Гц (±20 Гц)

Размеры: 160х100х47 мм

Вес: 0,33 кг

3 ГДШ-2-4 (2 ГД-40)

Конструкция:

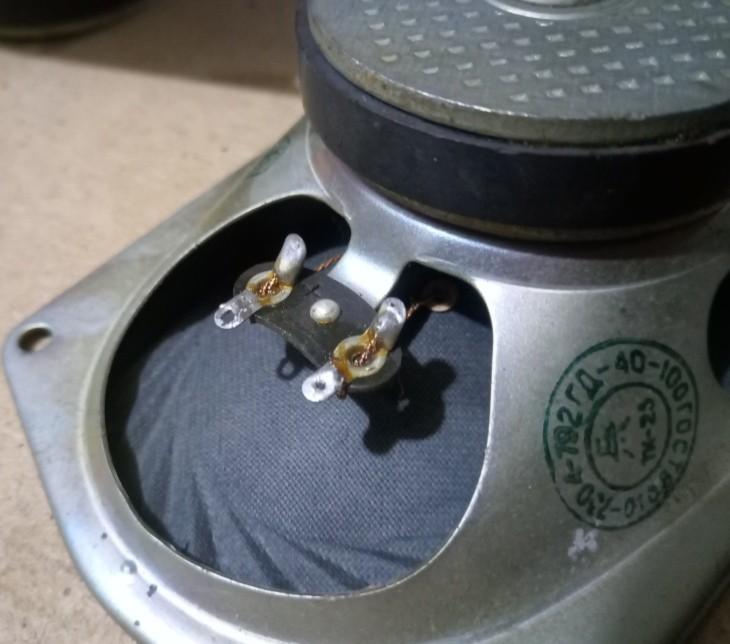

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

3 ГДШ-2-4 (2 ГД-40)

Магнитная цепь:

  1. Кольцевой магнит марки М22БА220 размером К60х25х9 мм
  2. Керн диаметром 15 мм
  3. Верхний фланец с отверстием диаметром 16,5 мм
  4. Высота воздушного зазора 3 мм, его радиальная ширина 0,75 мм, индукция в зазоре 1,05 Тл.

3 ГДШ-2-4 (2 ГД-40)

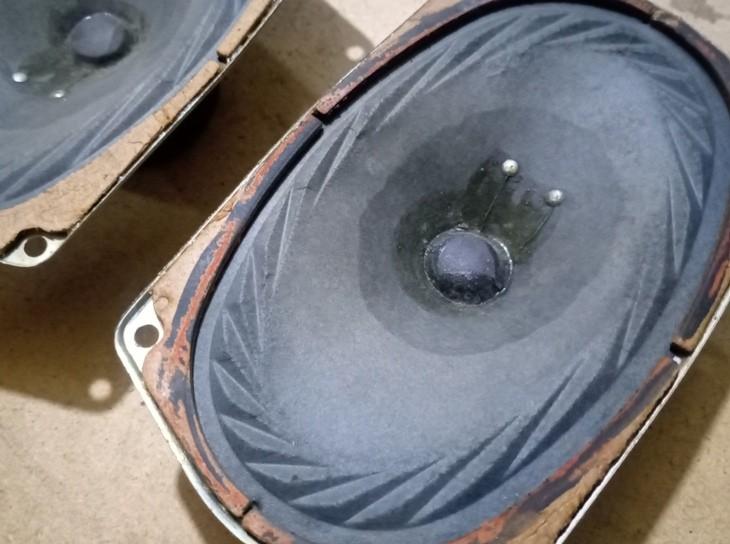

Подвижная система:

  1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,125 мм, намотка двухслойная, общее число витков 50, высота намотки 4,2 мм, омическое сопротивление 4 ±0,6 Ом. Каркас звуковой катушки изготовлен из бумаги марки К080 толщиной 0,08 мм, внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,2 мм.
  2. Диффузор с подвесом, изготовленный из бумажной массы с пропиткой.
    3. 3 ГДШ-2-4 (2 ГД-40)
  3. Центрирующая шайба, изготовленная из пропитанной ткани.
  4. Пылезащитный колпачок из бумаги.

Если вам требуется более крупногабаритное решение для сабвуферных или полнодиапазонных задач, обратите внимание на динамик 3 ГДШ-14-4. Но для полноценных мидбасовых или широкополосных колонок 3 ГДШ-2-4 остается эталонным выбором благодаря проверенной временем конструкции и доступности запчастей для ремонта.
