Динамик 3 ГДШ-1-8 (2 ГД-38): характеристики, размеры и применение

Акустические динамики модели 3 ГДШ-1-8 (2 ГД-38) — это легендарные громкоговорители, разработанные в советское время и до сих пор востребованные среди аудиофилов и ремонтников. Эти динамики предназначены для использования в различных акустических системах, включая домашние кинотеатры, студии звукозаписи и профессиональные концертные системы. Модель характеризуется характерным теплым звуком, способным передавать весь спектр частот с минимальными искажениями. Высокая чувствительность и низкий уровень гармонических искажений делают этот динамик идеальным выбором для ламповых усилителей и ретро-аудиотехники.

Динамик 3 ГДШ-1-8 (2 ГД-38) оснащен мощным магнитом и диффузором, обеспечивающим точное воспроизведение звука. Прочный корпус и качественные материалы гарантируют долгий срок службы и надежную работу даже при интенсивном использовании. Компактные размеры и относительно легкий вес позволяют легко интегрировать громкоговоритель в любые акустические системы. Кроме того, этот динамик имеет универсальную полярность, что упрощает его подключение и установку. Для сравнения, более современные модели, такие как Динамик 3 ГДШ-4-8 (2 ГД-45), имеют другие габариты и параметры, но 3 ГДШ-1-8 остается классикой для 8-дюймовых систем.

Модель 3 ГДШ-1-8 (2 ГД-38) отличается стабильной работой при различных диапазонах мощности, что делает ее подходящей как для домашних установок, так и для профессиональных приложений. Высокая чувствительность и широкий частотный диапазон обеспечивают чистоту и детализацию звука, что особенно важно при воспроизведении музыки и звуковых эффектов. Если вам нужен более крупный аналог, обратите внимание на Динамик 3 ГДШ-2-8 (2 ГД-40А-100).

Таблица характеристик 3 ГДШ-1-8 (2 ГД-38)

Старое наименование: 2ГД-38

Изготовитель: Рязанский радиозавод

Назначение: для применения во встроенных открытых акустических системах бытовой радиоэлектронной аппаратуры, в том числе для телевизионных приемников при работе в помещениях.

Исполнение: общепромышленное, тропическое, экспортное.

Технические характеристики 3ГДШ-1:

Диапазон частот: 100 – 12500 Гц

Чувствительность: 90 дБ

Неравномерность АЧХ: 12 дБ

Сопротивление: 8 Ом

Коэффициент гармоник на частотах:

200 – 1000 Гц: 5%

400 – 1000 Гц: 3%

Рабочая мощность 2 Вт

Паспортная мощность: 3 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 15 Вт

Частота резонанса: 100 ±25 Гц

Полная добротность: 1,2 ±2,2

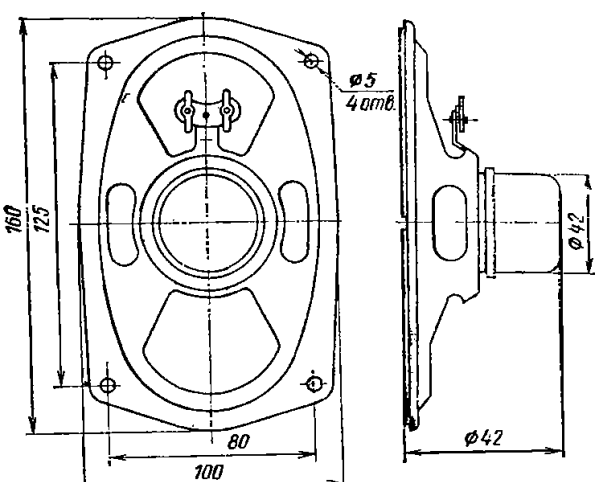

Размеры: 160х100х59

Вес: 0,25 кг

Конструкция 3ГДШ-1:

Головка электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь 2ГД-38:

1. керновой магнит марки ЮН14ДК24 размером 23,5х14х24 мм;

2. керн диаметром 15 мм;
3. верхний фланец с отверстием 16,5 мм;
4. высота воздушного зазора 3 мм;
5. радиальная ширина воздушного зазора 0,75 мм;
6. индукция в зазоре: 0,75 Тл.

Подвижная система 3ГДШ-1 (2ГД-38):

1. звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 70, высота намотки 4,9 мм, омическое сопротивление 8 Ом ±1,2 Ом. Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 11 мм, внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм;
2. диффузор с подвесом изготовлены из бумажной массы с пропиткой;

3. центрирующая шайба, изготовленная из ткани;
4. пылезащитный колпачок из бумажной массы.

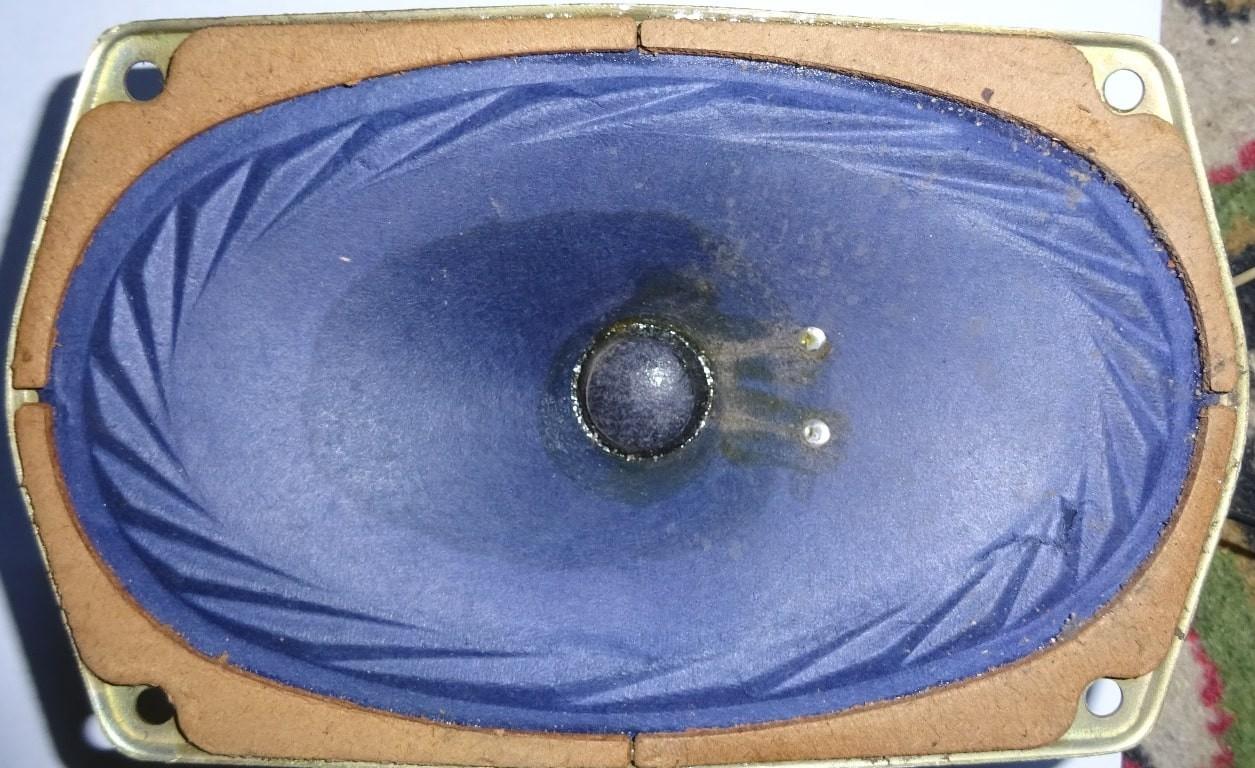

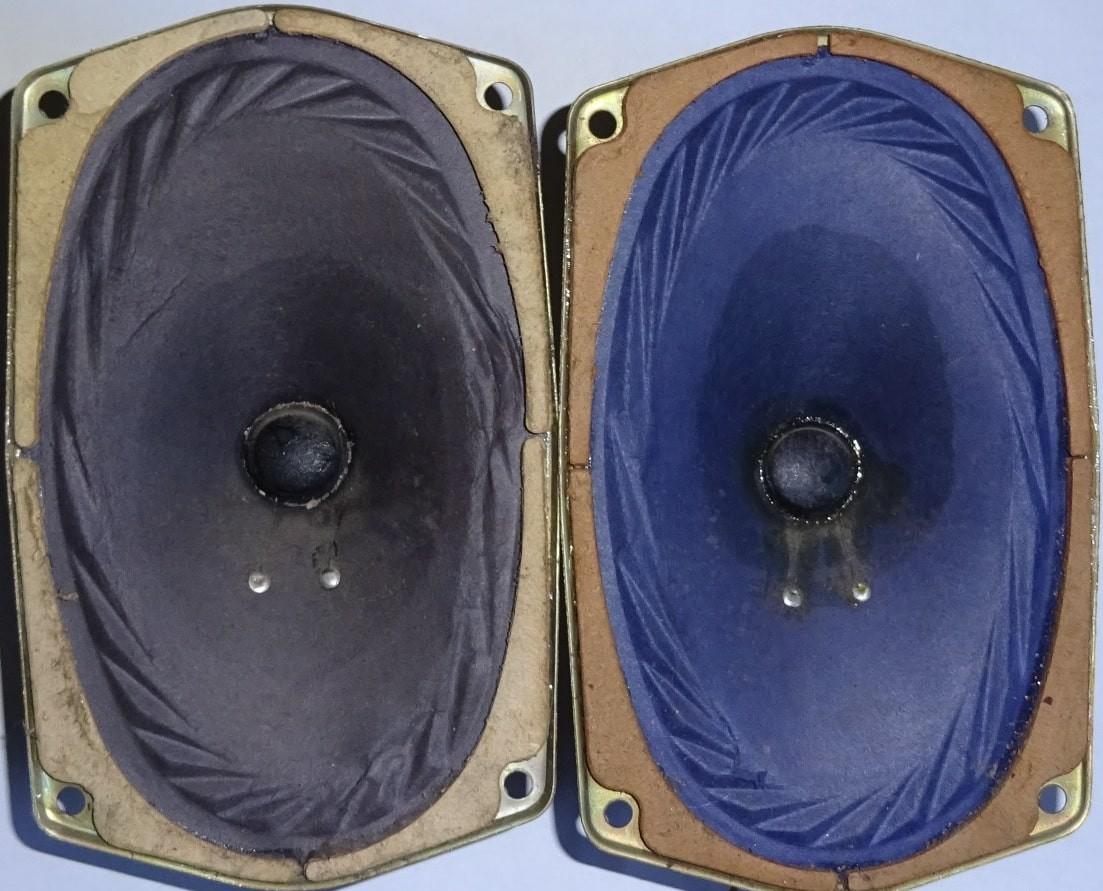

Динамик 2ГД-38, оказывается, имел не только чёрный, но и синий диффузор, что заметно на фото (прислал Алексей Климов):
