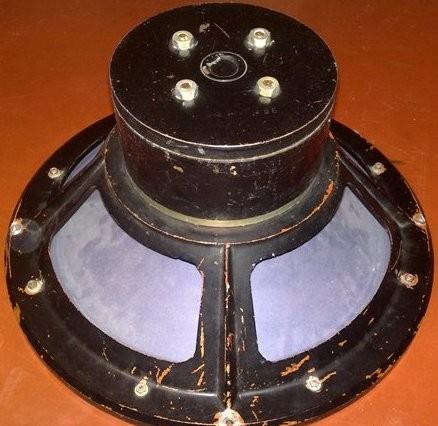

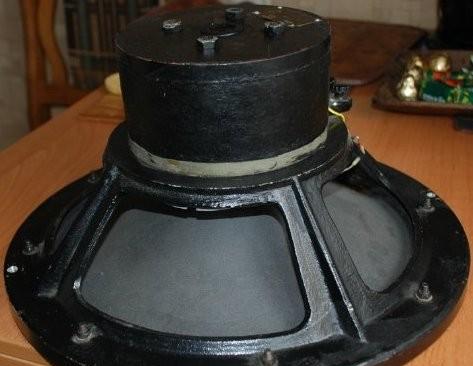

Динамик 2А-9 «Ломо»: характеристики и описание модели

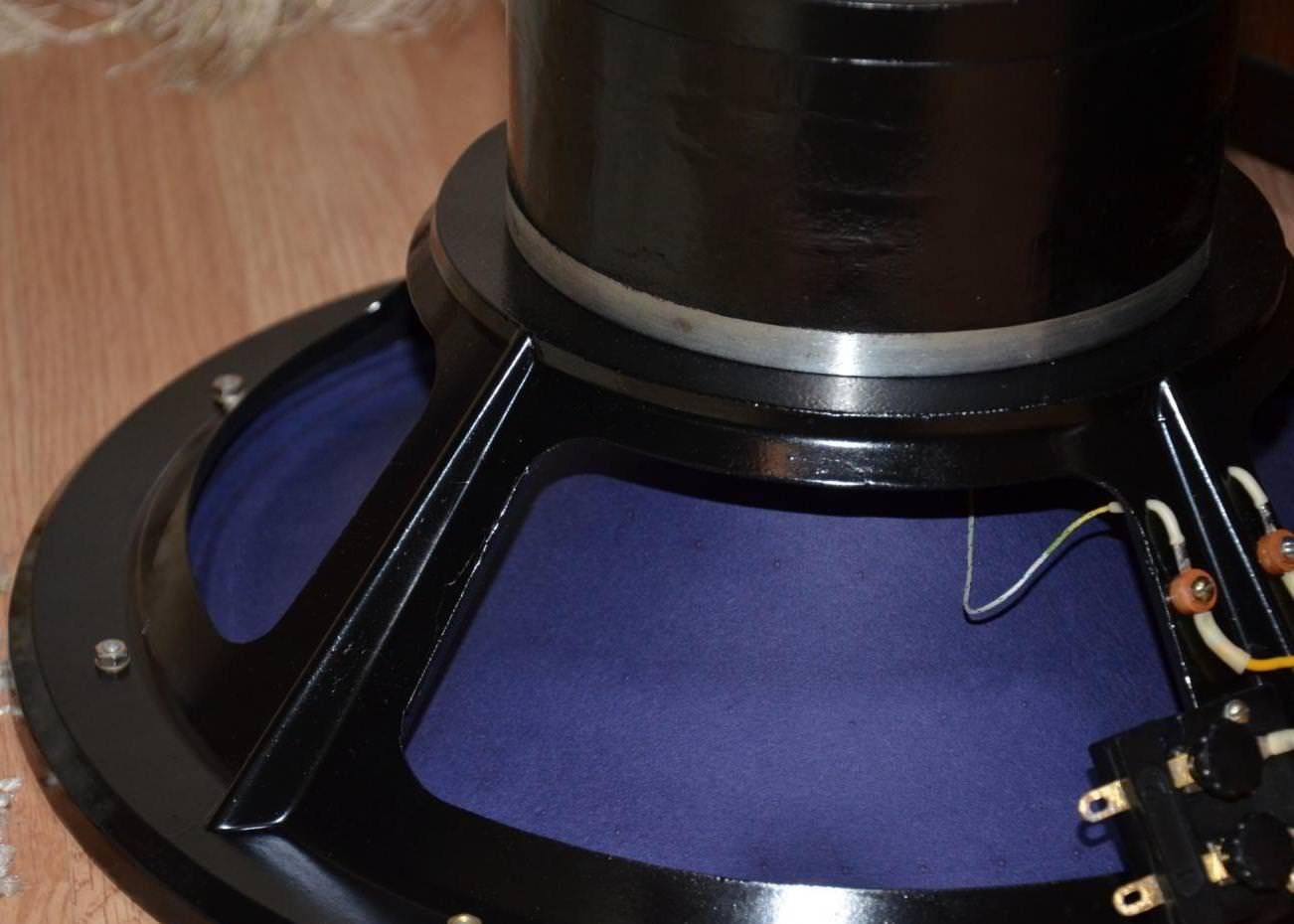

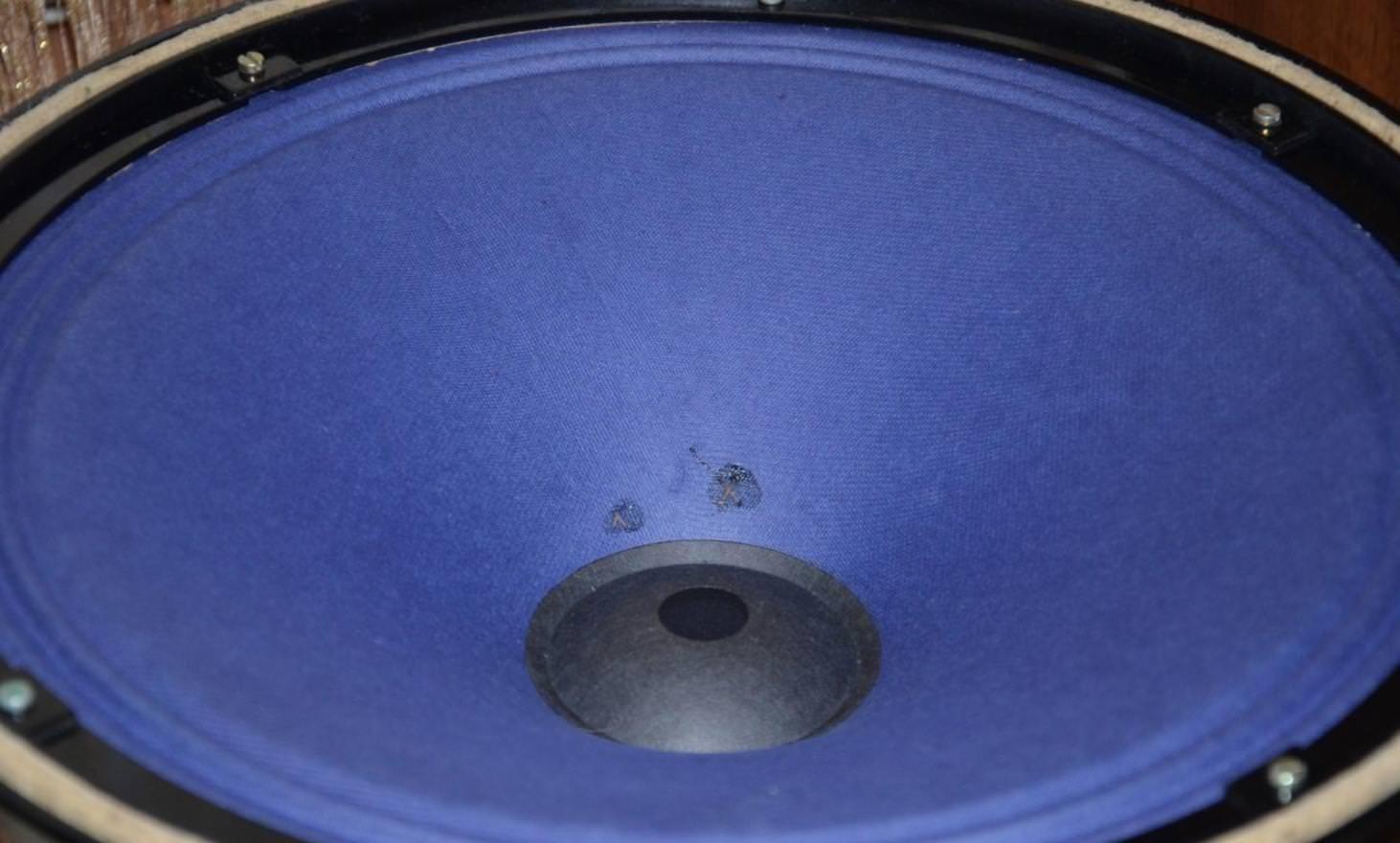

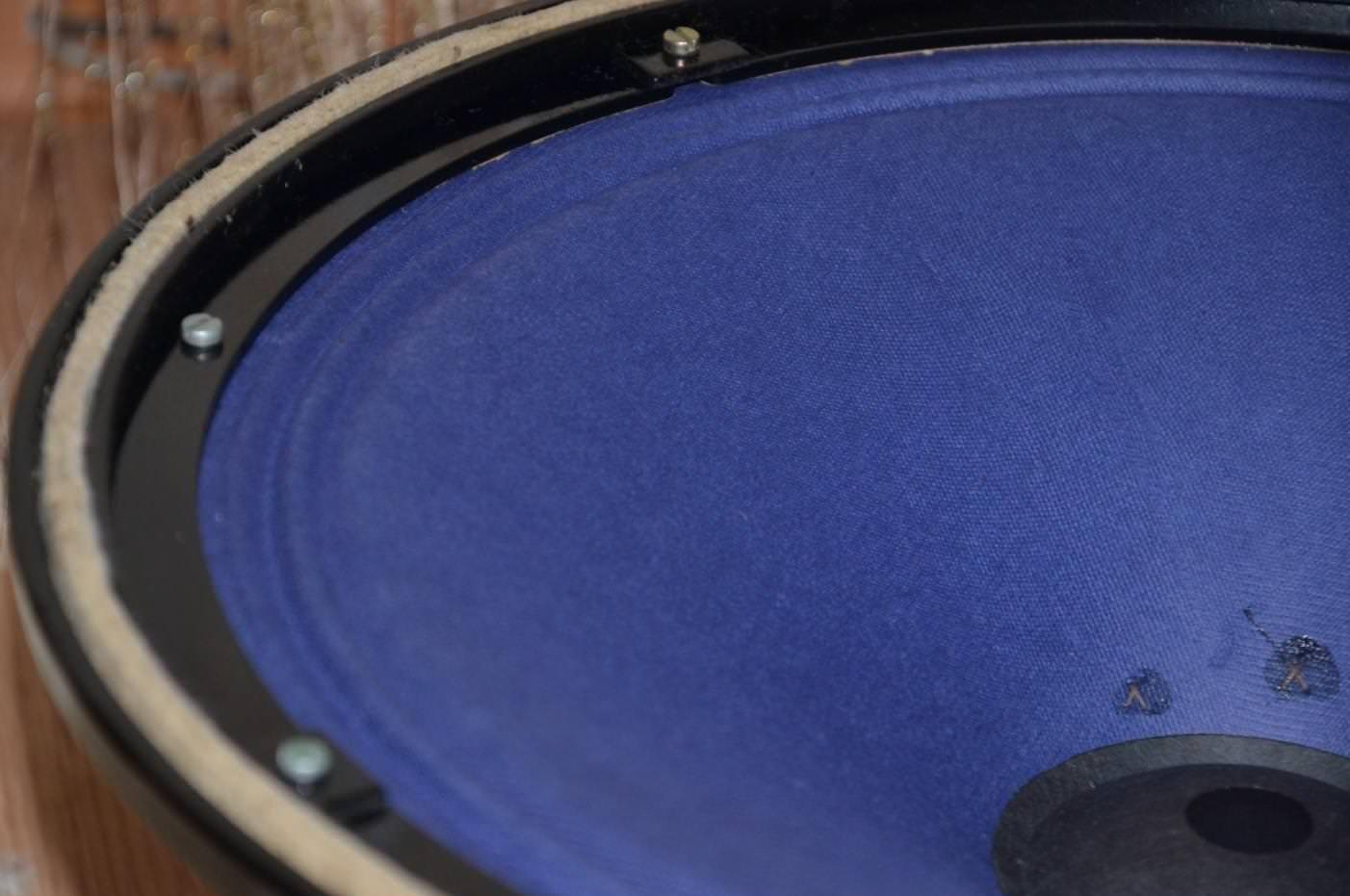

Назначение: применение в открытых акустических системах звуковых колонок для работы в помещениях и на открытом воздухе. Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с керновым магнитом в магнитной цепи. Диффузородержатель изготовлен из литого силумина. Диффузор – из бумажной массы с пропиткой, литой с криволинейной образующей. Центрирующая шайба изготовлена из ткани с пропиткой. Выпуск с 1951 года. . Этот легендарный низкочастотный излучатель до сих пор ценится аудиофилами за характерное звучание и высокую надежность. Для сравнения, более современные решения, такие как динамик 200 ГДН-1-8 «Фирма звук», предлагают иные параметры, но 2А-9 остается классикой отечественного звукостроения.

Технические характеристики 2А-9 «Ломо»:

Конструкция звуковой катушки 2А-9 «Ломо»:

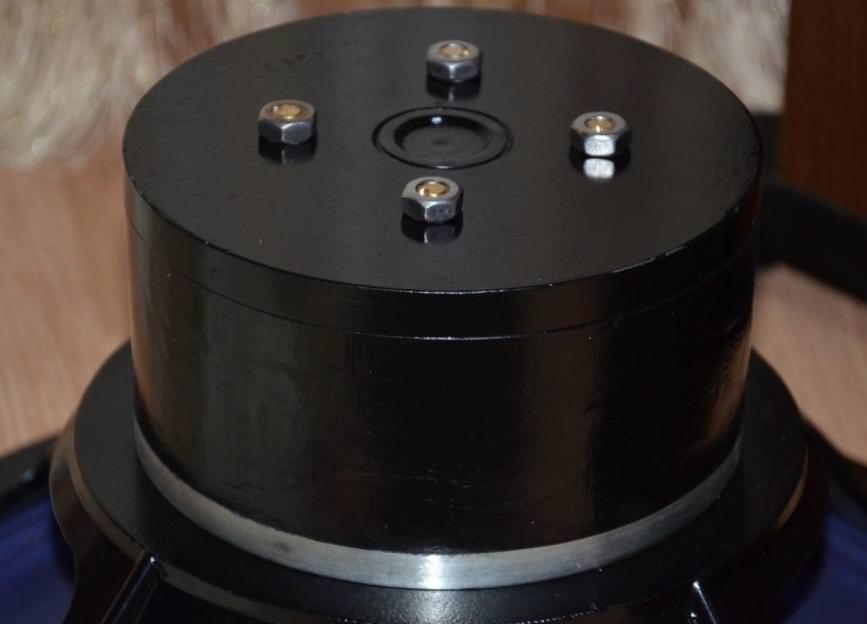

Провод марки ПЭЛ диаметром 0,27 мм. Намотка 4-х слойная, общее число витков 240, омическое сопротивление 12 Ом. Высота звуковой катушки 18 мм, внутренний диаметр 51,8 мм, внешний диаметр (вместе с намоткой) 54,4 мм. Каркас катушки – алюминиевая фольга толщиной 0,2 мм. Диаметр керна 51,2 мм. Вес обмотки 25 г. Диаметр отверстия в верхнем фланце 55,1 мм. Ширина воздушного зазора 1,95 мм, а его высота 12 мм. Магнит литой, кольцевой марки ЮДН-4 весом 5,5 кг. Диаметр магнита 160 мм, высота 60 мм. Зазоры между каркас-керн: 0,3 мм; катушка-фланец: 0,2 мм.

Для тех, кто интересуется альтернативными типами излучателей, стоит отметить, что пьезоэлектрический громкоговоритель имеет совершенно иной принцип действия и часто используется в высокочастотных диапазонах или в специфических задачах, где требуется высокая эффективность, но иное звучание.

Характеристики 2А-9 позволяют использовать его в качестве НЧ-динамика в фазоинверсных или закрытых акустических системах. Если вы ищете примеры использования подобных динамиков в сложных проектах, обратите внимание на рупорный громкоговоритель Хичкока на 8" динамике, где также применяются мощные низкочастотные излучатели.
