Динамик 25 ГДШ-12Д-4 «Динамик»: характеристики, размеры и аналоги

Акустический динамик модели 25 ГДШ-12Д-4 «Динамик» является одним из популярных выборов среди любителей качественного звука. Этот громкоговоритель, благодаря своим характеристикам, отлично подходит для использования в различных аудиосистемах и акустических установках. 25 ГДШ-12Д-4 отличается классическим советским качеством и надежностью, что делает его востребованным на рынке и по сей день. Для тех, кто ищет альтернативы, стоит также обратить внимание на Динамик 25 ГДН-1-4, который часто рассматривается как аналог в других задачах.

Динамик имеет диаметр 12 дюймов (30 см), что позволяет ему воспроизводить широкий диапазон частот и создавать мощное звучание. Одной из ключевых особенностей этого динамика является его ход диффузора, обеспечивающий четкую и глубокую передачу звукового сигнала. Магнит, установленный в динамике, также играет важную роль в качестве звука благодаря своему оптимальному размеру и весу.

Благодаря мощностным характеристикам, динамик может работать при различных уровнях нагрузки. Важно уточнить: номинальная мощность составляет 50 Вт, однако рекомендуемая мощность усилителя начинается от 10 Вт. Высокая чувствительность позволяет ему воспроизводить звук с отличной детализацией и минимальными искажениями. Характер звучания 25 ГДШ-12Д-4 можно охарактеризовать как сбалансированный и чистый, что делает его идеальным для использования в студийной записи, концертных системах и домашних аудиокомплексах. Если вы планируете сборку акустики, полезно будет изучить Динамик 25 ГДШ-47Д для сравнения подходов к конструкции.

Советские динамики известны своей долговечностью и устойчивостью к эксплуатационным воздействиям, что в полной мере относится и к данной модели. Полярность динамика четко обозначена, что обеспечивает правильное подключение в составе акустической системы. Модель получила свое название не случайно — расшифровка 25 ГДШ-12Д-4 указывает на ключевые параметры устройства: диаметр диффузора 25 см, динамик широкополосный, и версия с характеристиками указанными в маркировке 12Д-4.

Таблица характеристик 25 ГДШ-12Д-4 «Динамик»

Параметр	Значение
Ход диффузора	8 мм
Громкоговоритель	Широкополосный
Применение	Аудиосистемы, акустические установки
Диаметр динамика	30 см
Вес	2,5 кг
Номинальная мощность	50 Вт
Рекомендуемая мощность усилителя	от 10 Вт
Диаметр магнита	100 мм
Характер звучания	Сбалансированный, чистый
Расшифровка модели	Диаметр диффузора 25 см, динамик широкополосный
Полярность	Обозначена

Изготовитель: завод “Динамик”, г. Гагарин, Россия.

Назначение: для применения в акустических системах закрытого типа.

Технические характеристики:

Эффективный рабочий диапазон частот: 63 – 20000 Гц

Неравномерность АЧХ в диапазоне 63-20000 Гц: 15 дБ

Уровень характеристической чувствительности: 90 дБ

Номинальное электрическое сопротивление: 4 Ом

Предельная шумовая мощность: 25 Вт

Предельная долговременная мощность: 30 Вт

Предельная кратковременная мощность: 40 Вт

Частота основного резонанса: 40 Гц

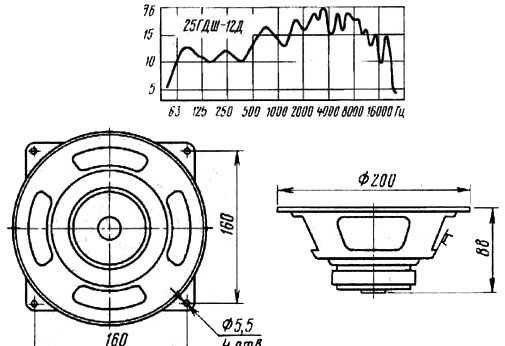

Габаритные размеры: Ø200х88 мм

Масса 1,2 кг

Описание:

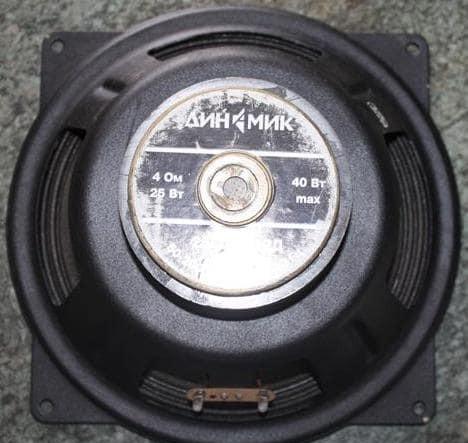

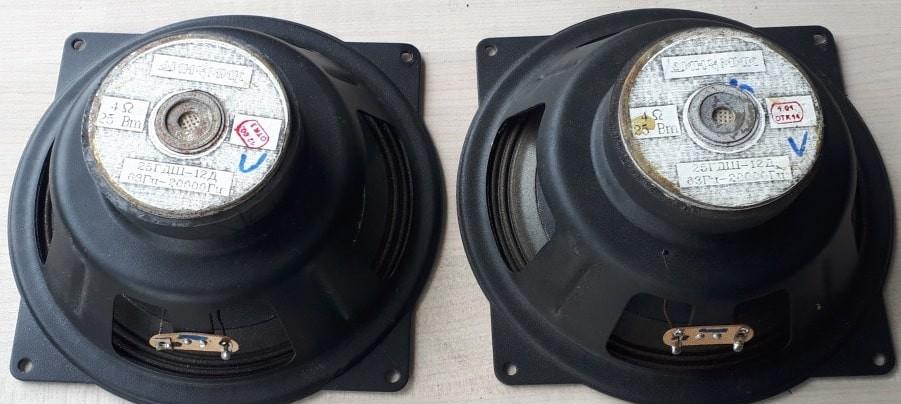

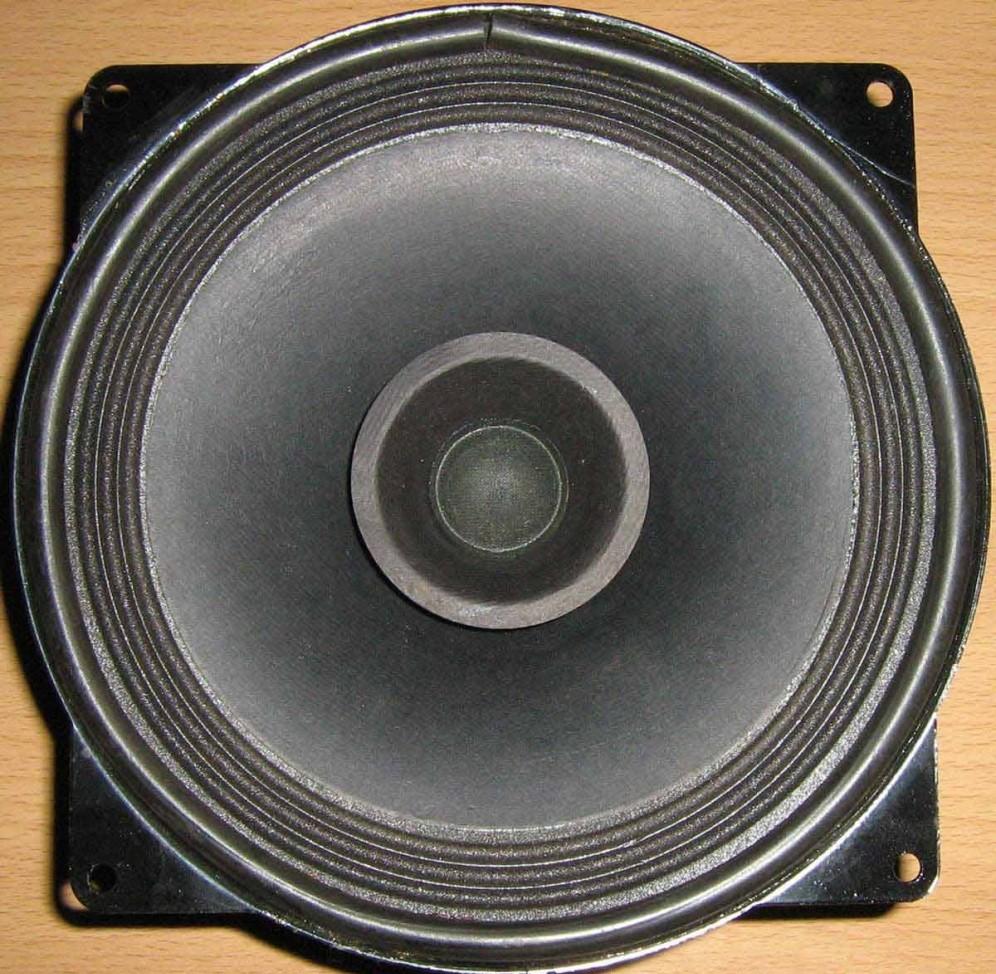

Широкополосная динамическая головка 25 ГДШ-12Д круглой формы не экранированная. Корзина стальная штампованная, окрашенная в черный цвет, толщина стали 2 мм.

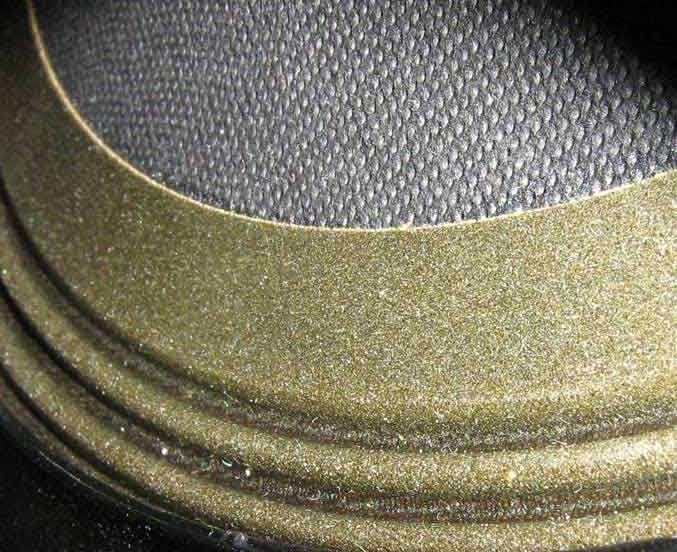

Диффузор конический, изготовлен из бумажной массы с пропиткой. Диффузор прикреплен к внешнему краю корзины широким гофрированным подвесом из вспененного полиуретана. К диффузору подвес приклеен с внутренней стороны. Монтажные отверстия расположены на четырех “ушах” корзины.

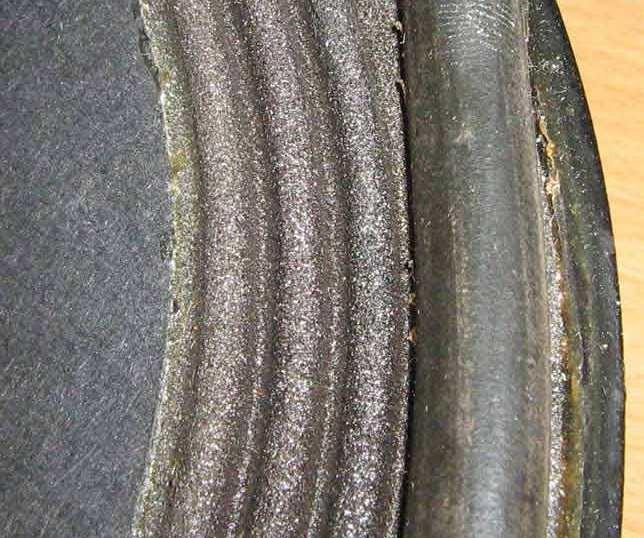

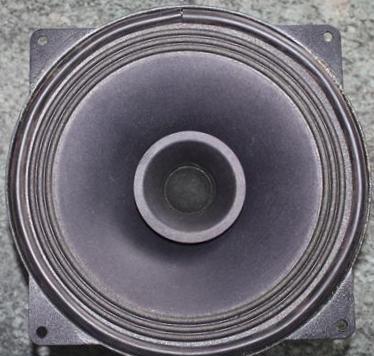

На корзине по краю подвес сверху прижат закругленным кольцом из твердой резины:

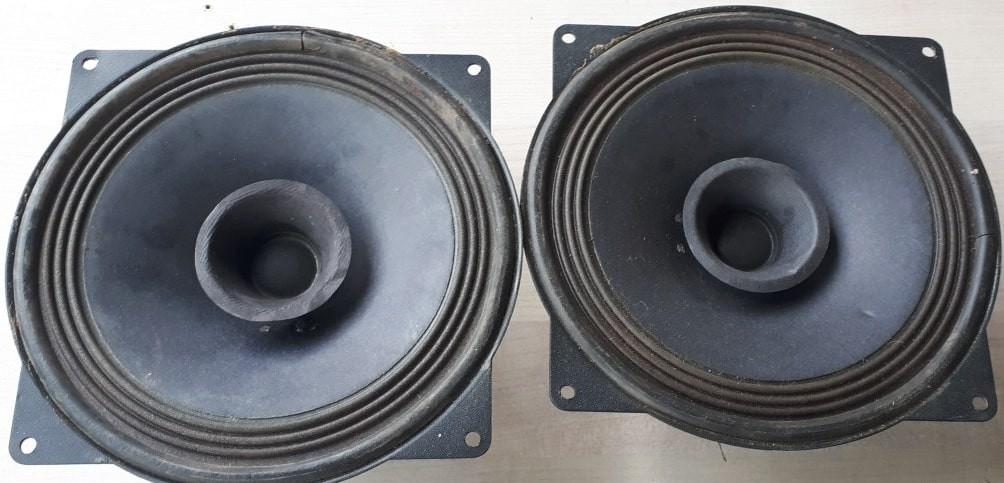

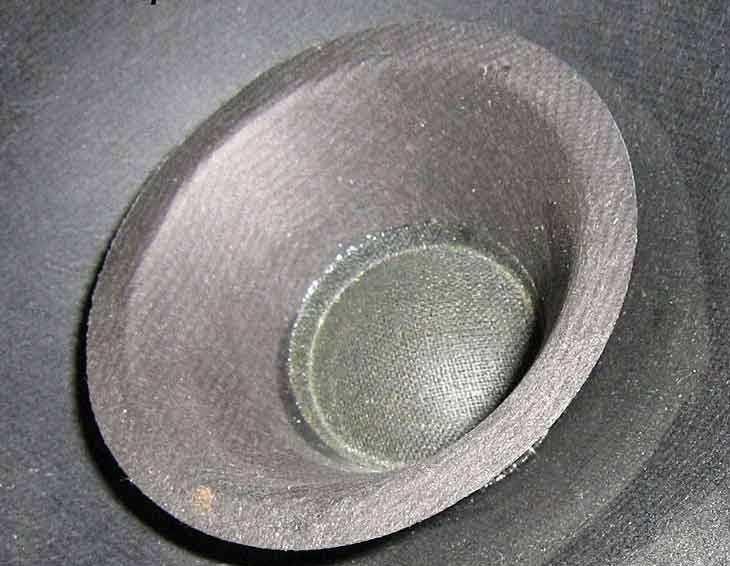

В центре диффузора расположен высокочастотный раструб – горн, внутри него пылезащитный колпачок. Горн вклеивается на катушку (на внешний диаметр), которая выступает на несколько миллиметров из центра диффузора. Горн сделан из той же пропитанной бумаги, что и диффузор, только немного тоньше. Пылезащитный колпачок сделан из пропитанной ткани, пропускающей воздух.

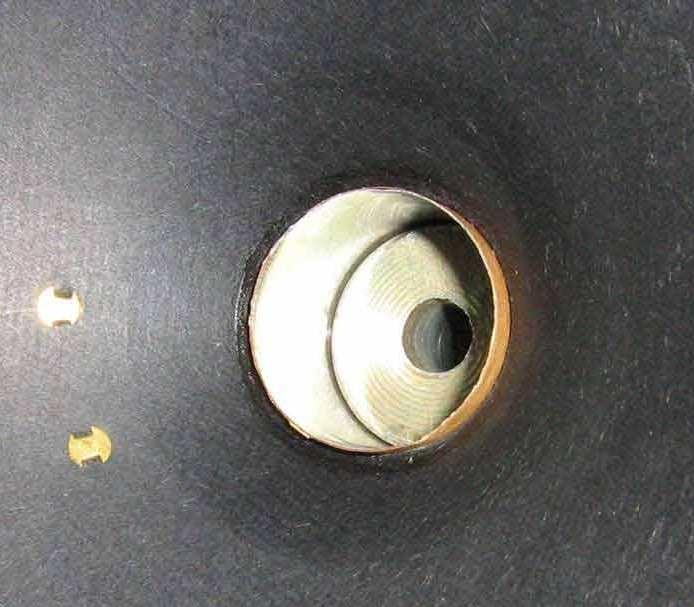

Центрирующая шайба стандартная – гофрированная, из ткани с пропиткой. Каркас катушки алюминиевый. В центре керна просверлено сквозное отверстие для охлаждения. С тыльной стороны в это отверстие вклеен материал пропускающий воздух.

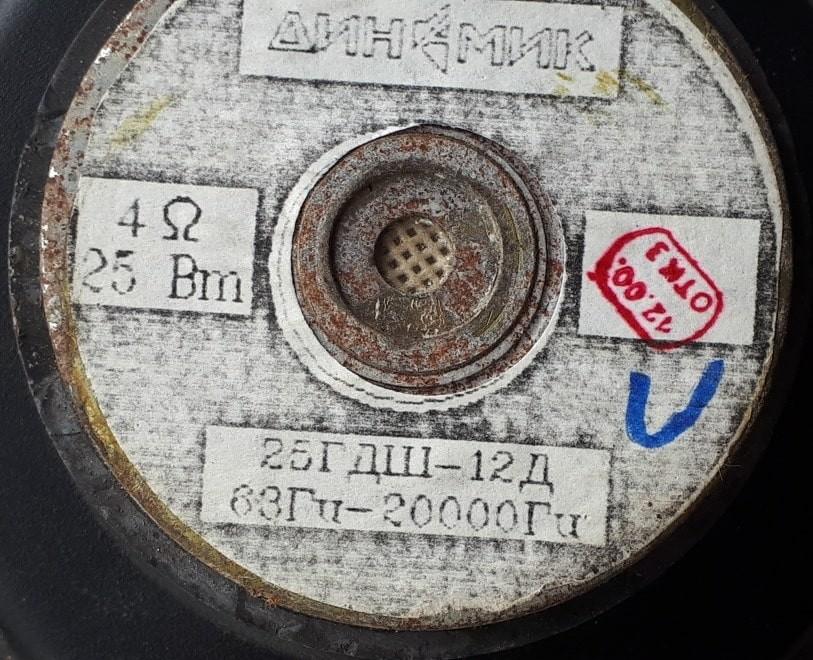

Магнитная система выполнена на кольцевом ферритовом магните диаметром 85 мм и высотой 15 мм. Внутренний диаметр катушки – 25,5 мм. Диаметр керна – 25 мм, диаметр отверстия в керне – 8,5 мм. Толщина фланцев по 5 мм, а их диаметр 75 мм.

Подводящие провода достаточно толстые, плетенные, припаяны к медным или латунным заклепкам на диффузоре. Провода со звуковой катушке припаяны к тем же заклепкам и идут до катушки с внутренней стороны, приклеенные к диффузору. Контактная площадка обычная пластинка из фибры, на двух алюминиевых заклепках к корзине, контакты под пайку.
