Динамик 25 ГД-18/22: характеристики, размеры и аналоги
Динамик 25 ГД-18/22 — это широкополосный громкоговоритель советского производства мощностью до 50 Вт и сопротивлением 8 Ом. Он отличается надежной конструкцией и сбалансированным звучанием, что делает его популярным выбором для самостоятельного изготовления акустических систем. Ниже представлены полные технические характеристики и особенности модели.
Расшифровка маркировки проста: «25» означает диаметр в сантиметрах, «ГД» — громкоговоритель динамический, а цифры «18/22» указывают на модификации. Эта модель часто используется в домашних и профессиональных аудиосистемах. Для тех, кто ищет альтернативы, стоит обратить внимание на динамик 25 ГД-21, который имеет схожие параметры, но отличается конструкцией диффузора.
Звучание динамика характеризуется как насыщенное с детальным басом и чистым верхом. Он рекомендован к работе в диапазоне мощностей от 10 до 50 Вт. Полярность подключения стандартная, что обеспечивает простоту интеграции с современными усилителями.
Таблица характеристик 25 ГД-18/22
| Параметр | Значение |
|---|---|
| Ход диффузора | до 5 мм |
| Размеры в дюймах | 10 дюймов |
| Громкоговоритель | Динамический |
| Применение | Домашние и профессиональные аудиосистемы |
| Диаметр динамика | 25 см |
| Вес | 2.5 кг |
| Сколько ватт | до 50 Вт |
| Параметры | 10-50 Вт |
| От скольки ватт играет | 10 Вт |
| Диаметр магнита | 100 мм |
| Характер звучания | Сбалансированный, насыщенный |
| Советские динамики | Да |
| Расшифровка модели | 25 см, Громкоговоритель Динамический, версии 18/22 |
| Полярность | Стандартная |
Изготовитель: завод «Динамик», г. Гагарин.

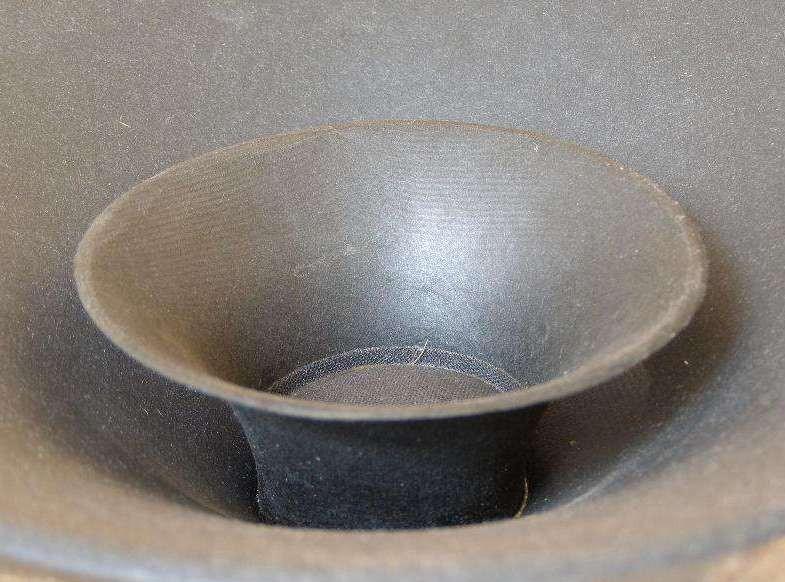

Назначение: для применения в открытых акустических системах звуковых колонок и в рупорных громкоговорителях, для работы в помещениях и на открытом воздухе. Динамик называется как 25ГД-18 так и 25ГД-22. Имеет сходство с 25ГД-21, но с визером (рупор в центре диффузора).
Технические характеристики:
Масса: 3,9 кг

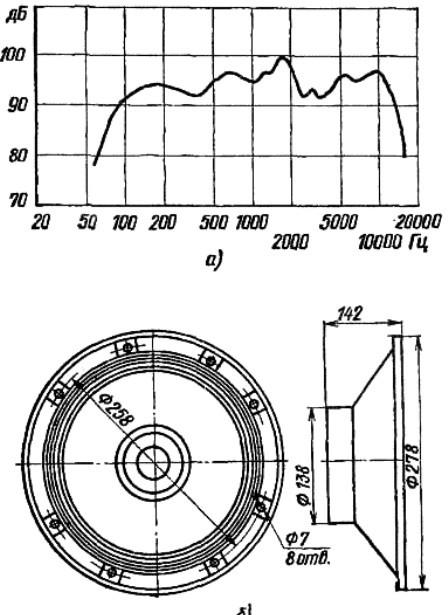

25ГД-18-22: а) АЧХ звукового давления; б) габаритные и установочные размеры.
Особенности конструкции:

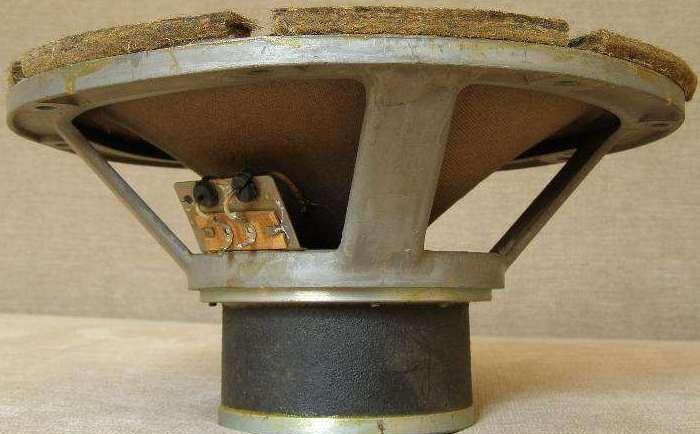

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Габаритные и установочные размеры показаны на рисунке. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава.

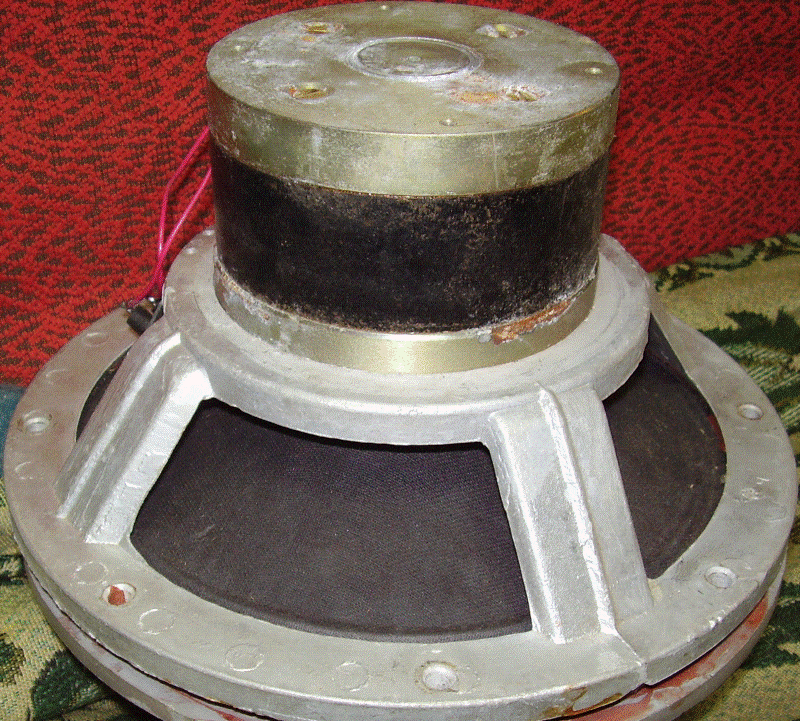

Магнитная цепь:
- пара кольцевых ферритовых магнитов марки М25БА170 размером K134x57x12 мм (динамик так же выпускался с магнитной системой альнико);
- керн диаметром 39,87 мм;
- верхний фланец с отверстием диаметром 42,1 мм.
- Высота воздушного зазора 8 мм, его радиальная ширина 1,08 мм, индукция в зазоре 1,3 Тл.
Подвижная система:
- звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 70, в первом слое – 36, во втором — 34, высота намотки 5,8 мм, омическое сопротивление 10,1 Ом (±0,5 Ом). Каркас звуковой катушки изготовлен из бумаги марки К-120, толщина каркаса 0,24 мм. Высота катушки 21,2 мм, внутренний диаметр 40,4 мм, внешний (вместе с намоткой) 41,36 мм.
- диффузор с синусоидальным подвесом, изготовленный из бумажной массы;
- центрирующая шайба, изготовленная из ткани с пропиткой.
Сравнение с 25ГД-21:
25ГД18-22:
