25 АС-2 - замена ВЧ и доработка корпуса

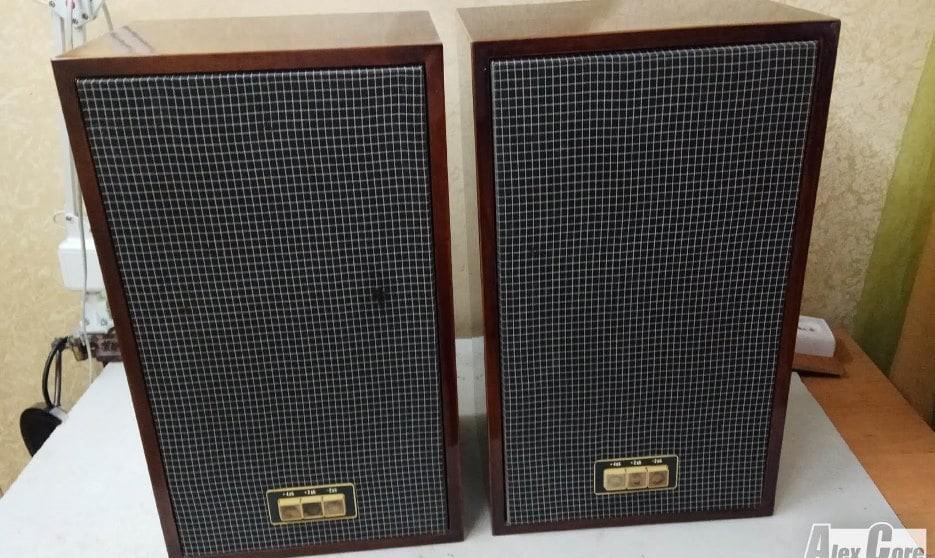

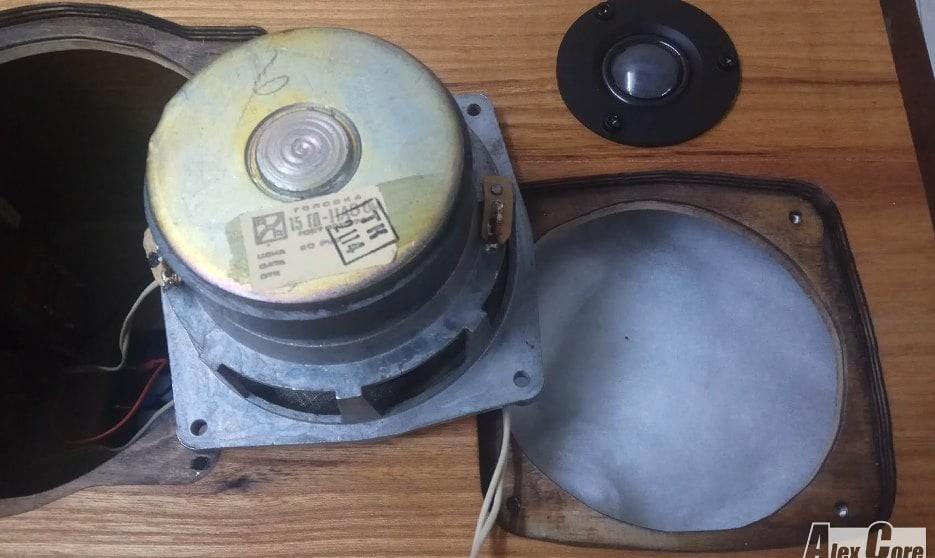

Акустическая система 25 АС-2 Вега это 3-х полосная АС закрытого типа. Динамики НЧ 25ГД-26 оставлены родные, СЧ заменены на 15ГД-11А, ВЧ установлены HiFiDiy Live 2,5 (NE-66), купольные.

25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса

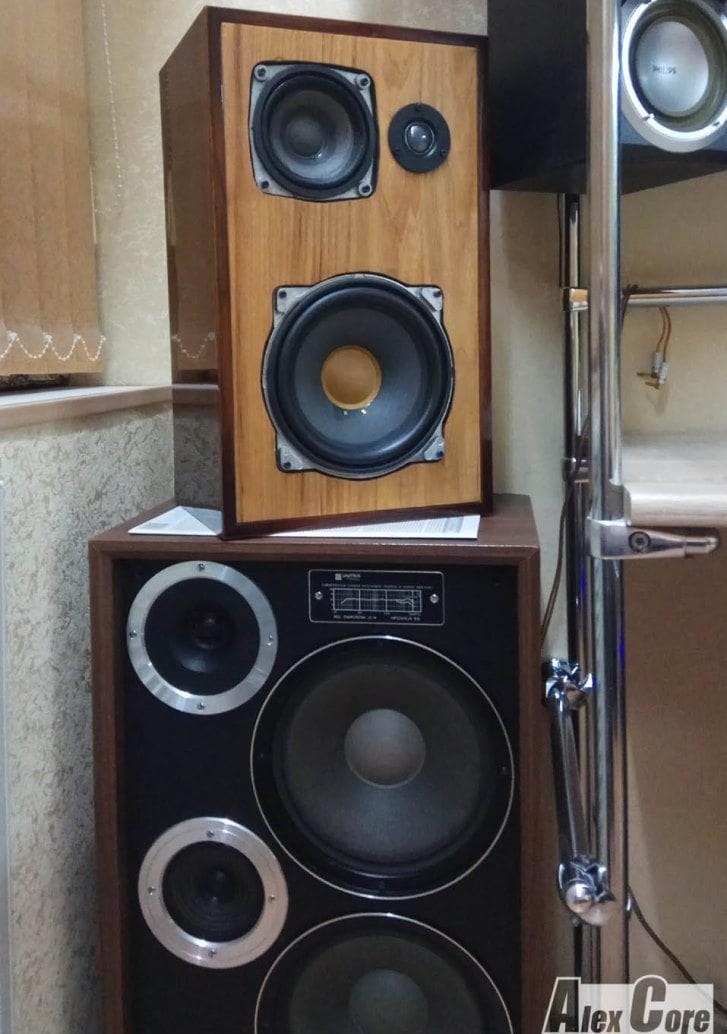

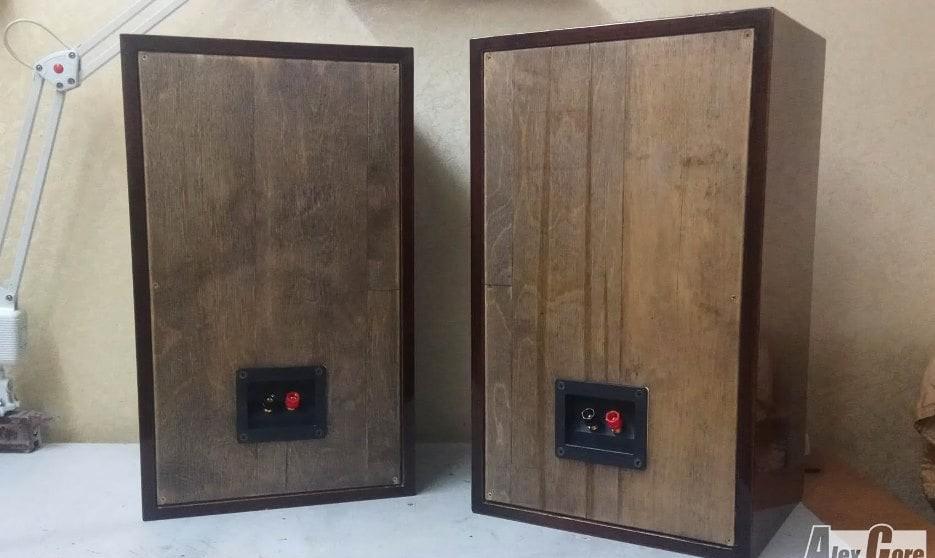

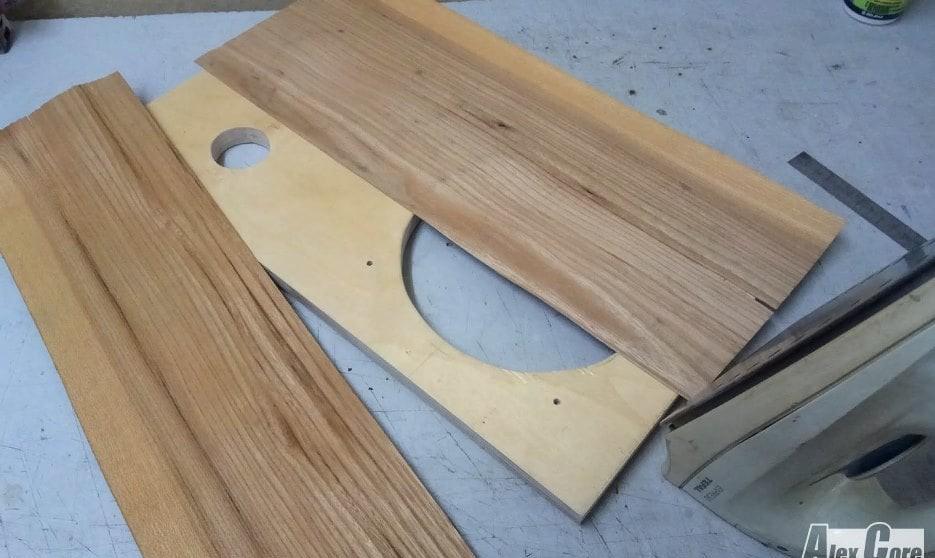

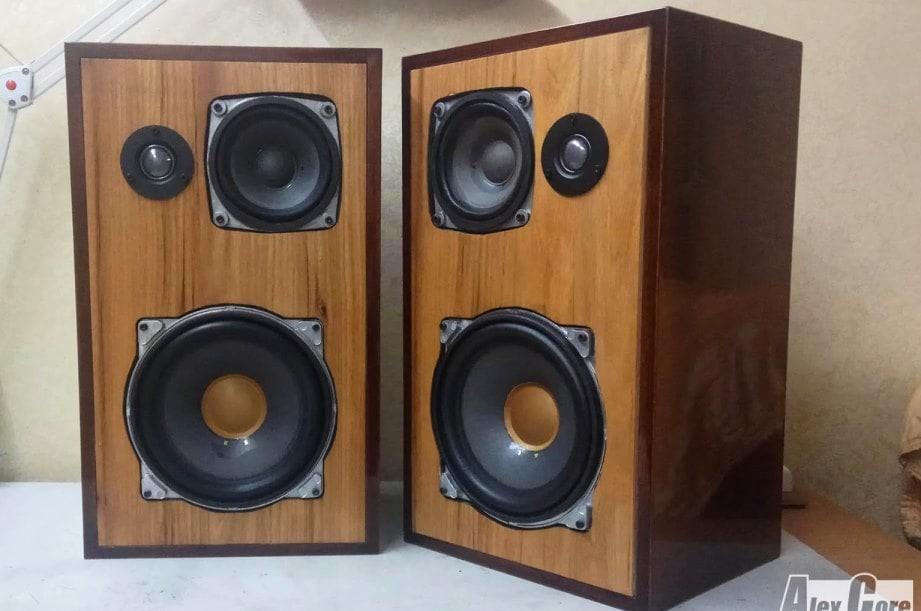

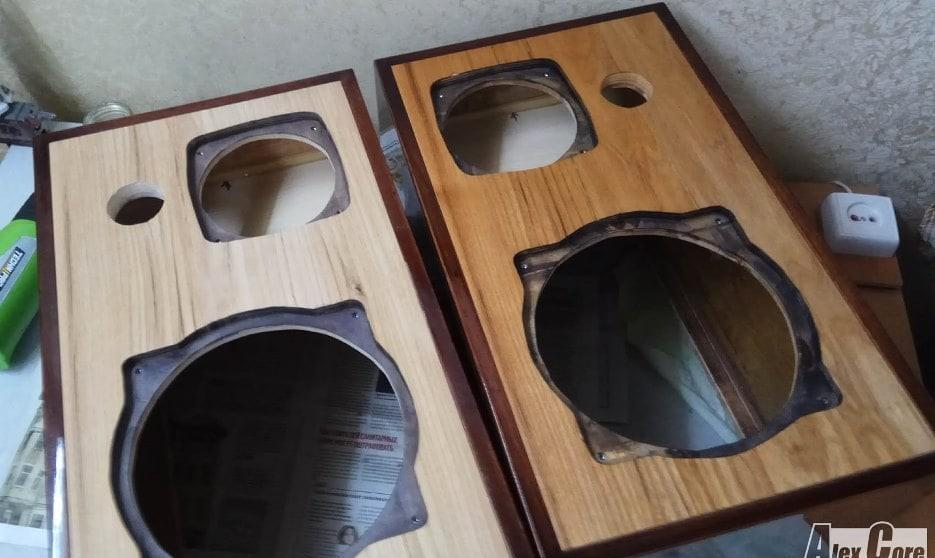

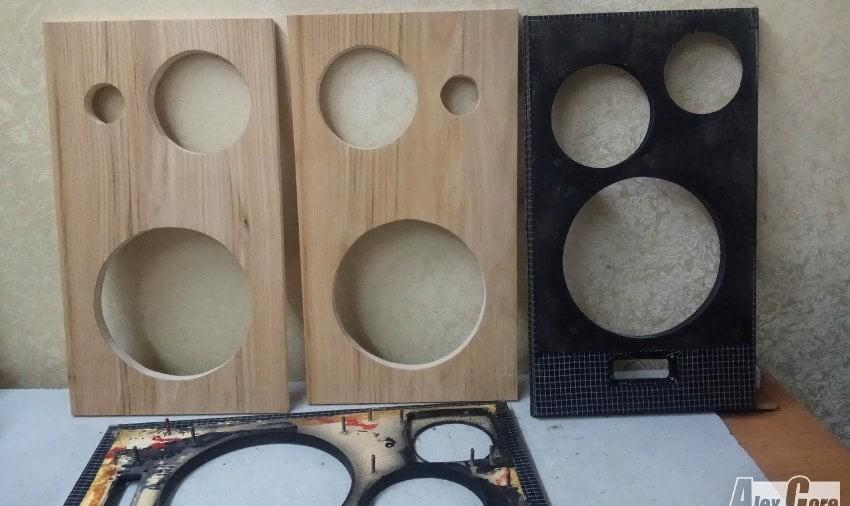

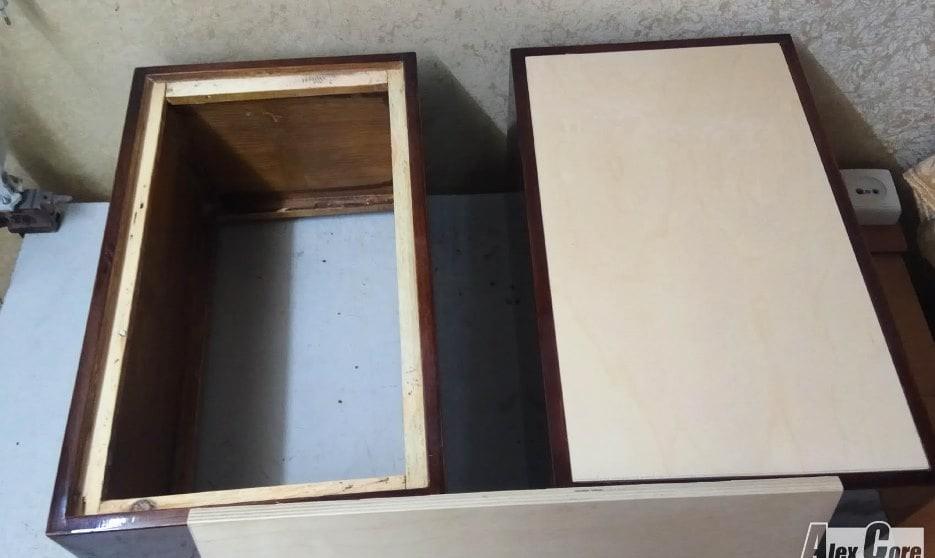

Лицевая панель была полностью заменена на новую из фанеры и внешне фанерована строганым (натуральным) шпоном дуба. Изнутри панель оклеена слоем MDF. Толщина вышла 19 мм. Кроме того, динамики на лицевой панели расположены по-другому, в отличии от заводского варианта – ВЧ и СЧ в одну горизонтальную линию, а НЧ немного опущен вниз, так как кнопки переключения уровней не используются. Задняя стенка родная, фанерована березовым шпоном и проклеена МДФ, толщина получилась 17 мм. И была добавлена клеммная колодка.

25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса

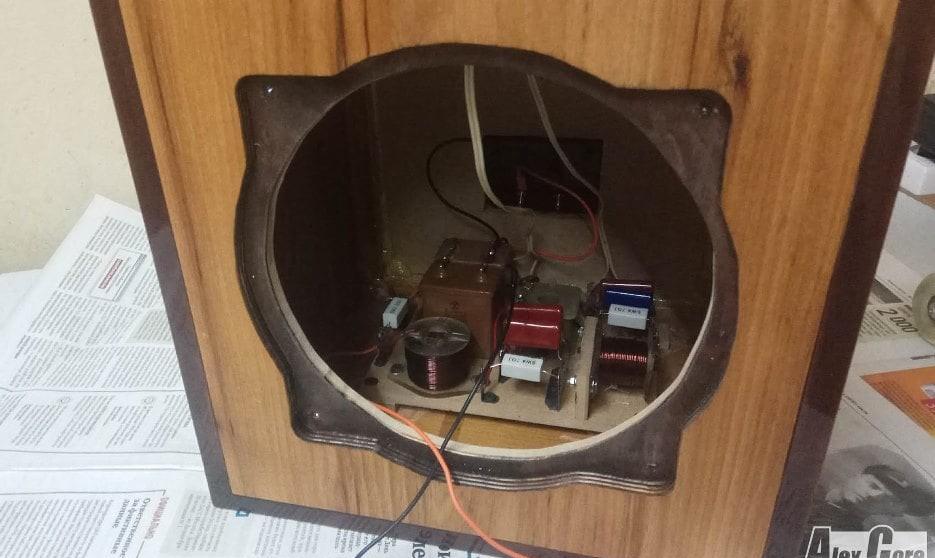

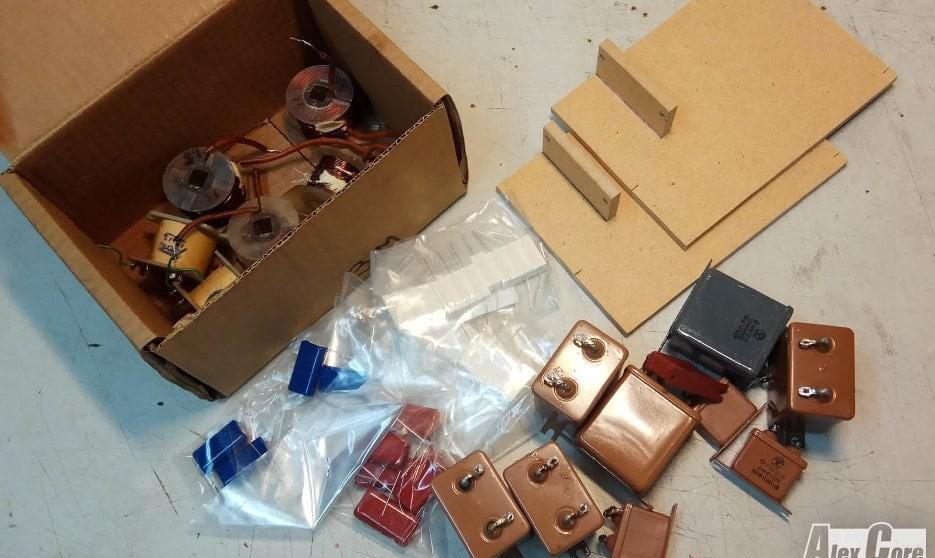

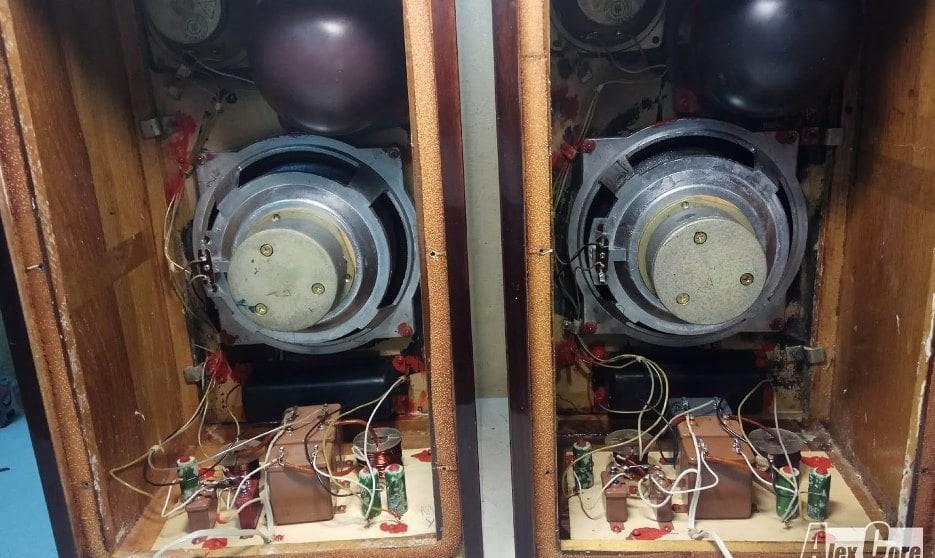

Электрические фильтра изменены и закрепились на новой основе из MDF:

25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса

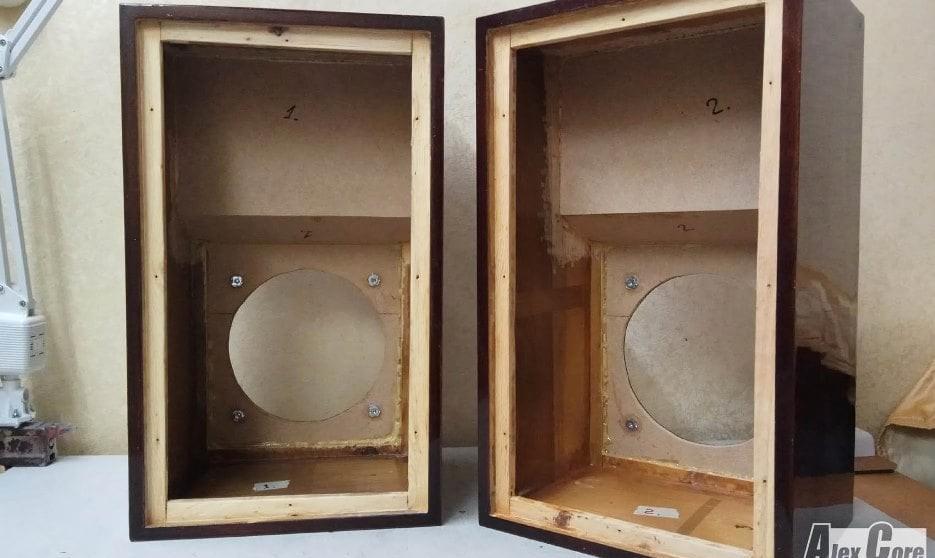

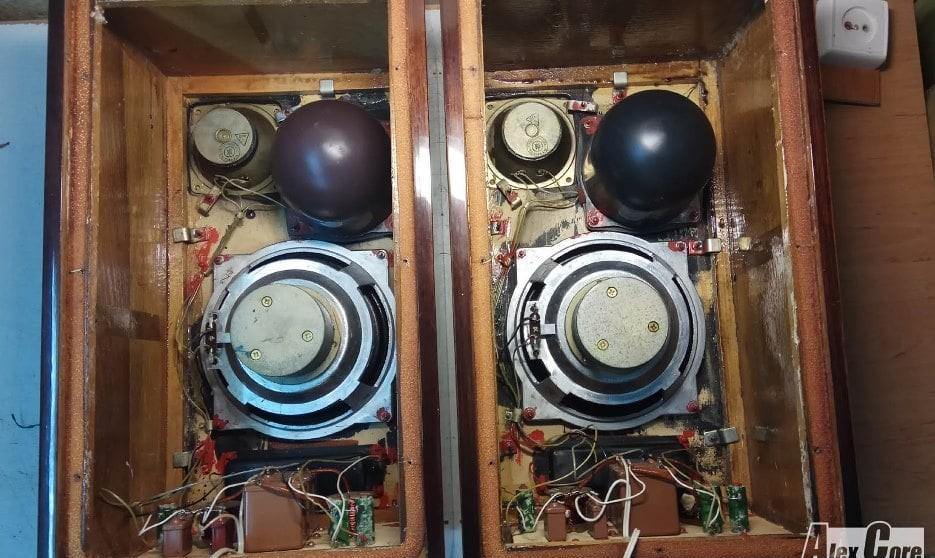

Бокс под СЧ динамик заменен на отдельный корпус, который имеет больший объем (как можно видеть на фото ниже) и склеен из листов MDF. Главным плюсом здесь стало свободное пространство для тыльного излучения СЧ головки.

25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса

Динамики теперь будут крепится заподлицо передней панели:

25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса 25 АС-2 - замена ВЧ и доработка корпуса

Автор работы: Alex_Core
