25 АС-121 – «Романтические» фильтры. Что делать? Часть 2

Схема №1 из 25 АС-121 Романтика. Однозначно требуется разгрузить СЧ звено по низким частотам. Нужно также снизить уровень отдачи НЧ динамиком на горбе его АЧХ в районе 700-1000 Гц и сгладить срез высоких частот в СЧ звене. Стараюсь по максимуму сохранить намоточные детали и большие конденсаторы. Варианты родились разные.

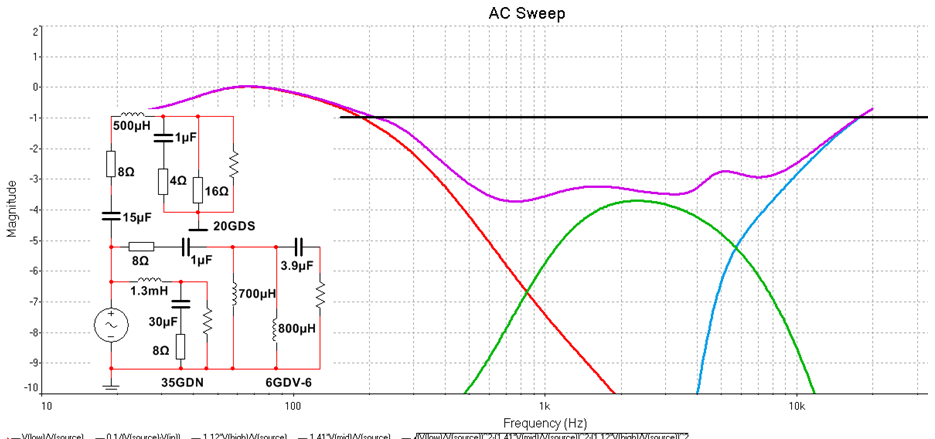

1. Параллельный фильтр НЧ/СЧ и сглаженный последовательный 2 порядка в ВЧ звене:

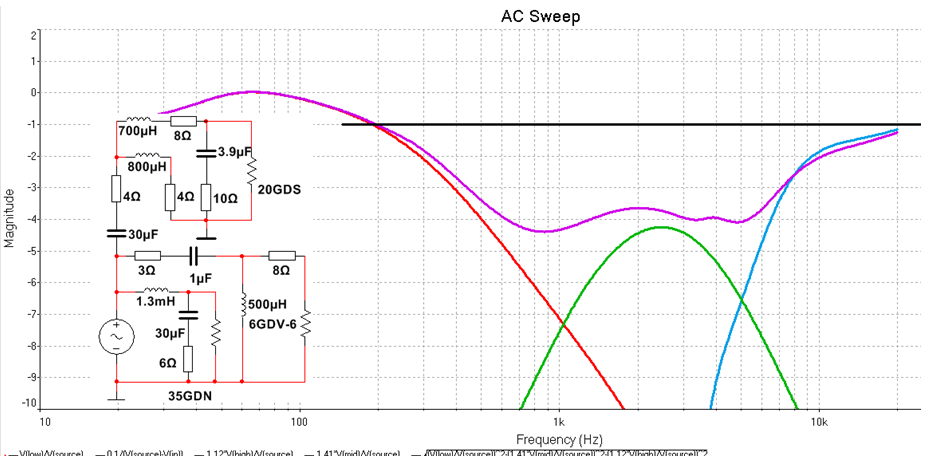

2. Первый в НЧ, полторашный + второй в СЧ, мягкий второй в ВЧ звене:

Вариант с чистой катушкой 1,3 мГн в НЧ звене практически совпадает по АЧХ с вариантом №2 (красная линия) до 1200 Гц, а выше 2000 Гц даёт ровную полку по -9 дБ, преимуществ перед первым порядком не проявил и потому не рассматривался.

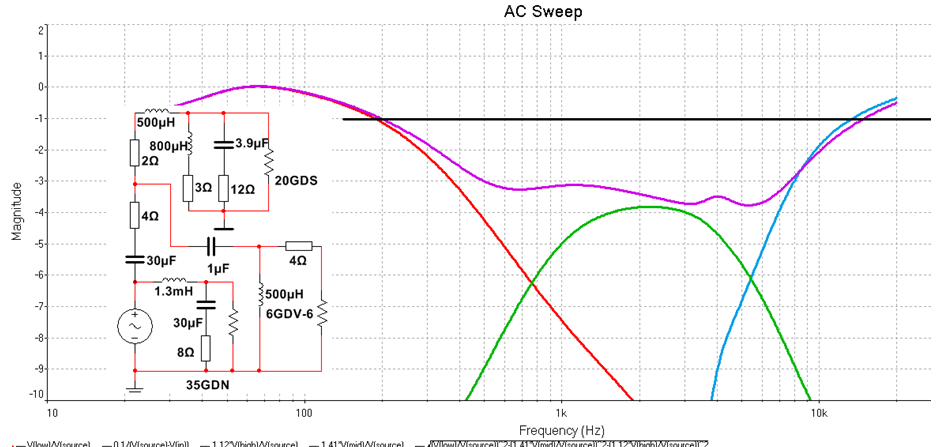

3. Вариант №2 с более узкой полосой СЧ звена:

4. Первый + первый + сглаженный третий в ВЧ звене:

Мне больше по душе два последних варианта. У всех вариантов хорошие ЧХ сопротивления, у последнего – отличная:

Спасает наличие значительных по величине резисторов. Внимательный читатель уже понял, что именно резисторами подобраны нужные уровни и наклоны скатов у фильтров во всех звеньях.

Всё это прекрасно, и можно наклепать ещё с десяток подобных схем, каждая из которых (с вероятностью 95%
