2-х полосная АС на SEAS H1215-08 и SEAS H1149-06 “Optima”

ID: 210 AudioBerry Team 17.03.2025 1 мин чтения 1

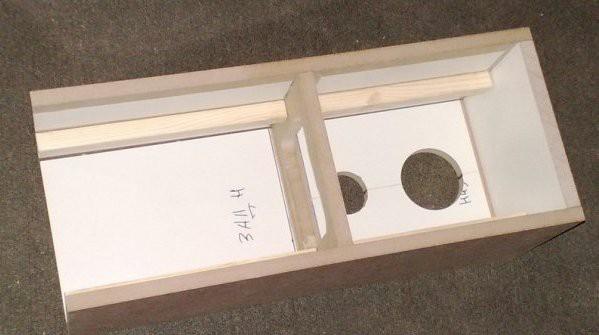

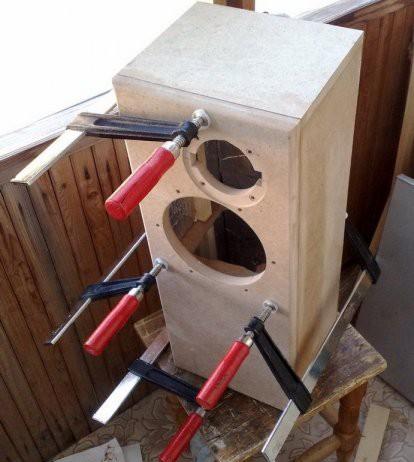

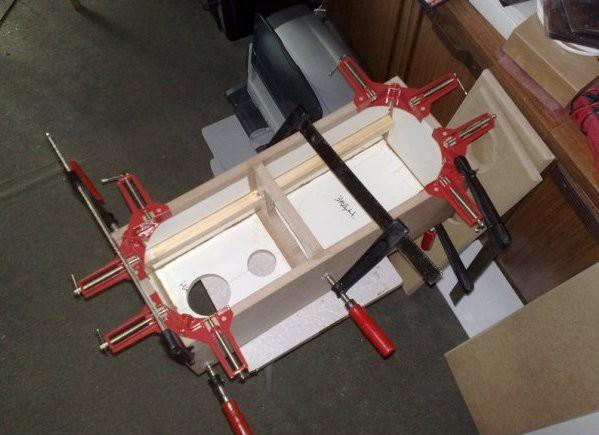

Склейка ящика

optima-v3 (3) optima-v3 (4)

optima-v3 (10)

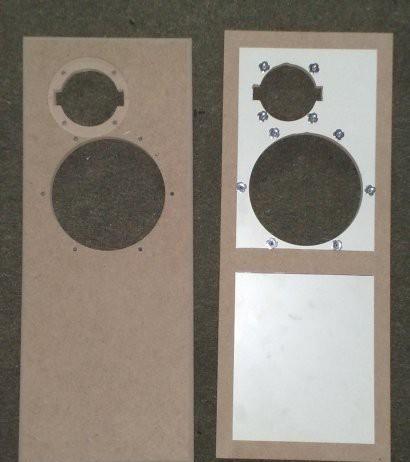

Лицевые панели

optima-v3 (12)

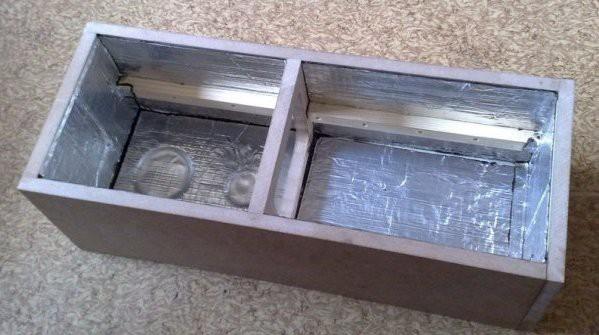

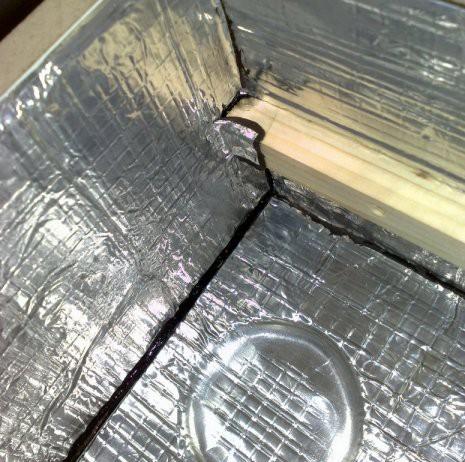

Вибропоглотитель

optima-v3 (7) optima-v3 (1)

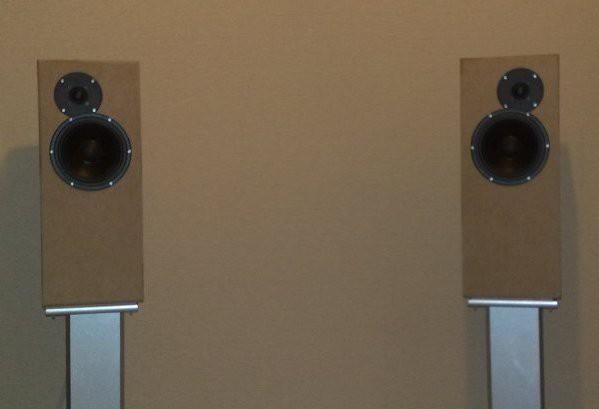

Вид спереди

optima-v3 (13)

optima-v3 (6)

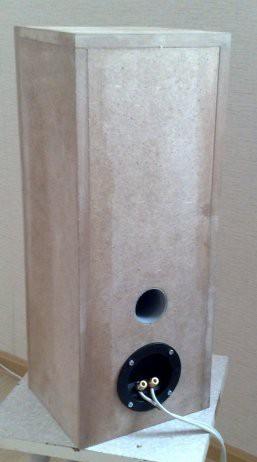

Вид сзади

optima-v3 (5)

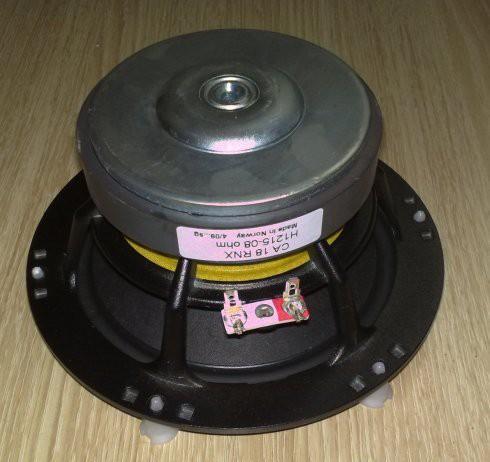

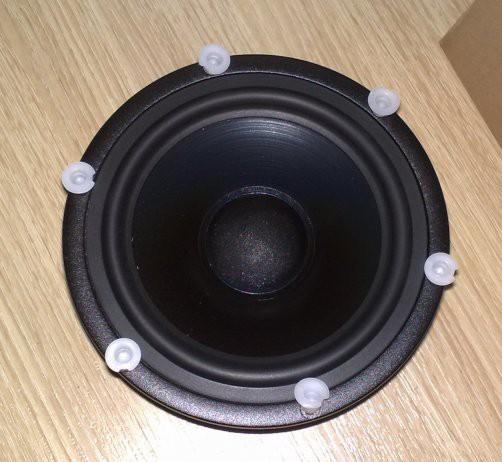

НЧ/СЧ – SEAS H1215-08 (CA18RNX)

optima-v3 (14) optima-v3 (9)

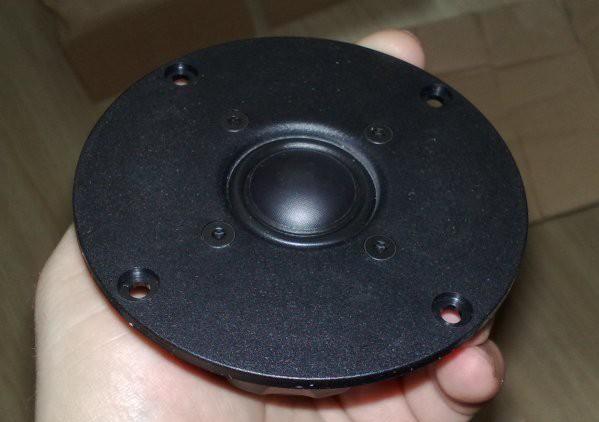

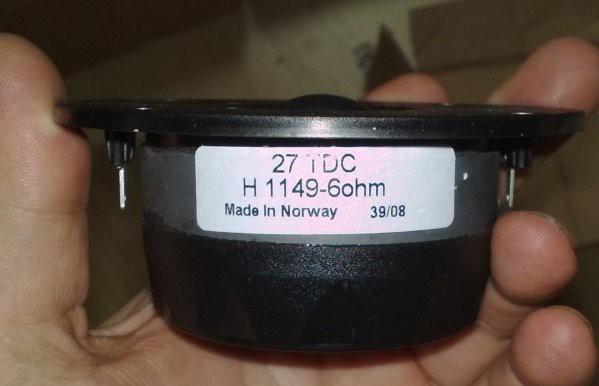

ВЧ – SEAS H1149-06 (27TDC)

optima-v3 (16) optima-v3 (15)

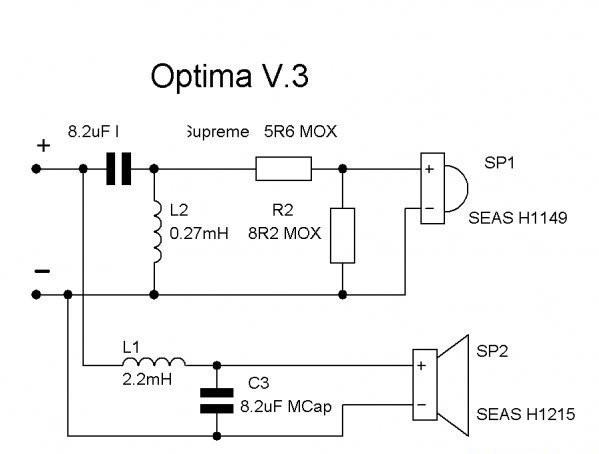

Схема фильтра

optima-v3 (11)

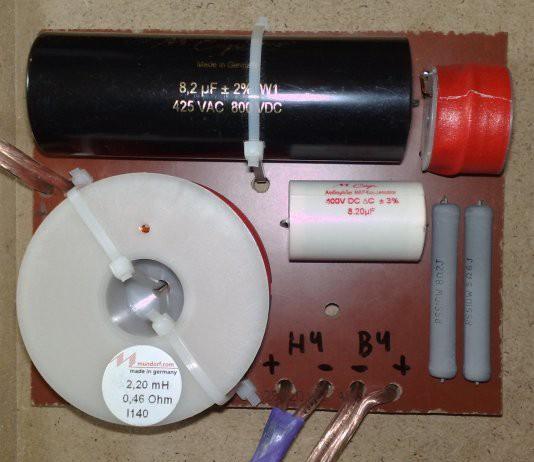

Фильтр

optima-v3 (2)

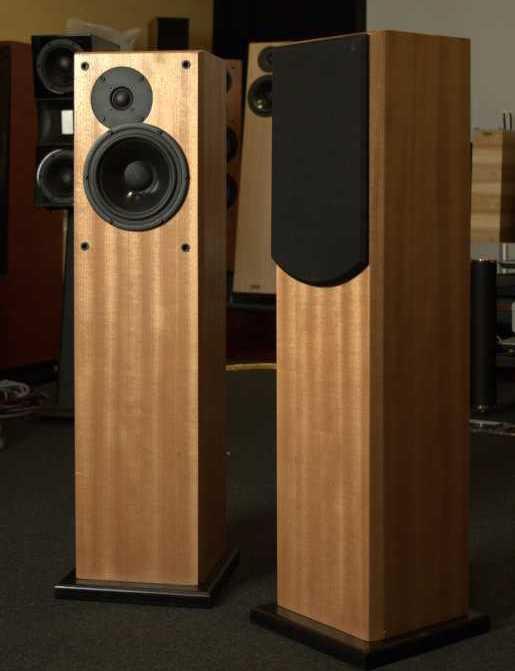

АС выполнялась по проекту Георгия Крылова “Оптима”

Оптима-Крылов (1)

Автор проекта: Алексей Иванов
