Динамик 2ГДШ-4-8: характеристики, размеры и применение

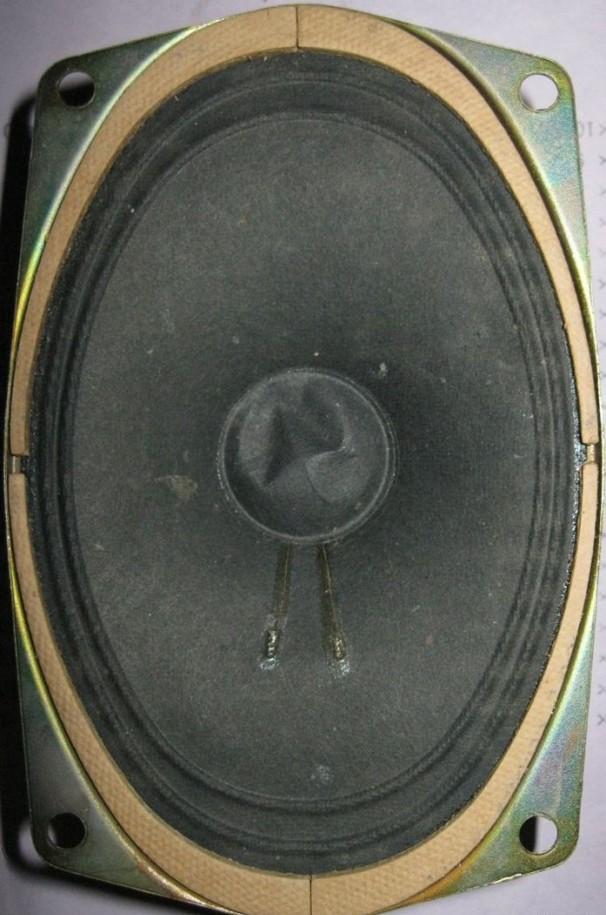

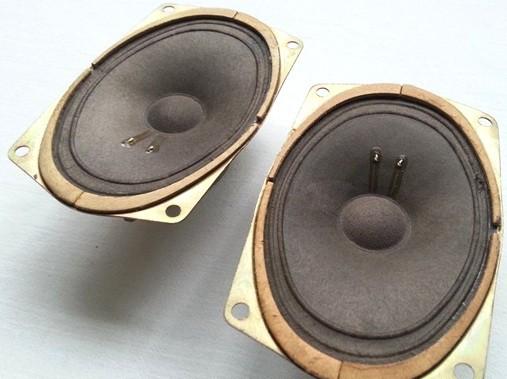

Динамик 2ГДШ-4-8 — это широкополосный громкоговоритель советского производства, отличающийся высокой надежностью и качественным звучанием. Изготовленный на Кировоградском заводе радиоизделий, он остается востребованным среди аудиофилов и профессионалов для реставрации vintage-аппаратуры и создания акустических систем. В отличие от более современных аналогов, таких как динамик 2 ГДШ-6-8, данная модель имеет специфические габариты, требующие внимательного подхода при интеграции в корпус.

Акустические динамики этой модели обеспечивают точную передачу звука в широком диапазоне частот. Их используют не только в домашних колонках, но и в профессиональных студийных мониторах, а также в телевизионных приемниках прошлых лет. Сбалансированная АЧХ и низкий уровень искажений делают 2ГДШ-4-8 отличным выбором для тех, кто ценит «теплое» аналоговое звучание.

Особое внимание в конструкции уделено надежности: прочный диффузор, мощный магнит и стальная корзина обеспечивают долгий срок службы. Ниже приведены подробные технические параметры и расшифровка маркировки.

Таблица основных характеристик 2ГДШ-4-8

В таблице собраны ключевые параметры для быстрой оценки возможностей динамика:

Параметр Значение
Номинальная мощность 10 Вт (кратковременная)
Минимальная мощность 5 Вт
Сопротивление (Z) 8 Ом
Диаметр диффузора 203 мм (8 дюймов)
Габариты корпуса 125 х 80 х 41,7 мм
Вес динамика 0,19 кг
Диапазон частот 125 – 10000 Гц
Чувствительность 92 дБ
Резонансная частота (Fs) 160 Гц (±35 Гц)
Тип магнитной цепи Экранированная

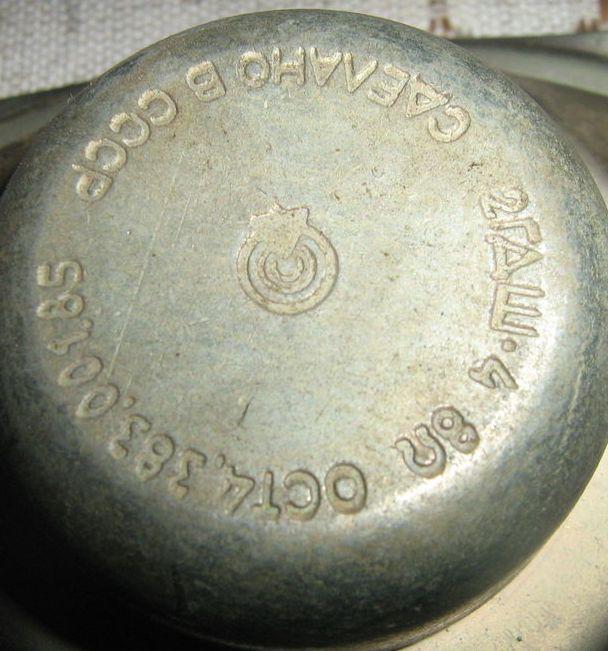

Расшифровка модели Громкоговоритель Динамический Широкополосный, 4-го типа, 8 Ом

Назначение: применение во встроенных открытых акустических системах переносной бытовой аппаратуры первой группы сложности (для помещений и улицы).



Детальные технические параметры

Для точной настройки акустического оформления важно учитывать не только номинальную, но и паспортную мощность, а также параметры добротности:

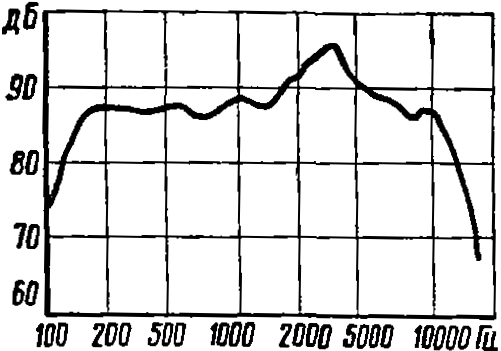

  • Диапазон частот: 125 – 10000 Гц
    • 2гдш-4-8 _ru (1)
  • Чувствительность: 92 дБ
  • Номинальное среднее звуковое давление: 0,32 Па
  • Коэффициент гармоник (КНИ):
    • На частотах 400 – 1000 Гц: 5 %
    • На частотах 2000 – 10000 Гц: 3 %
  • Номинальное сопротивление: 8 Ом
    • 2гдш-4-8 _ru (2)
  • Мощностные характеристики:
    • Паспортная мощность: 2 Вт
    • Долговременная мощность: 6 Вт
    • Кратковременная мощность: 10 Вт
  • Электроакутические параметры:
    • Резонансная частота: 160 (±35 Гц)
      • 2гдш-4-8 _ru (3)
    • Полная добротность (Qts): 2,5 – 5

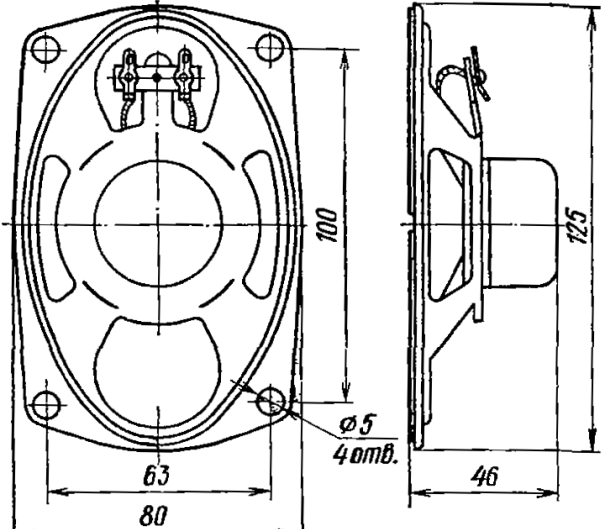

  • Габариты и вес: 125х80х41,7 мм, вес 0,19 кг



Конструкция громкоговорителя

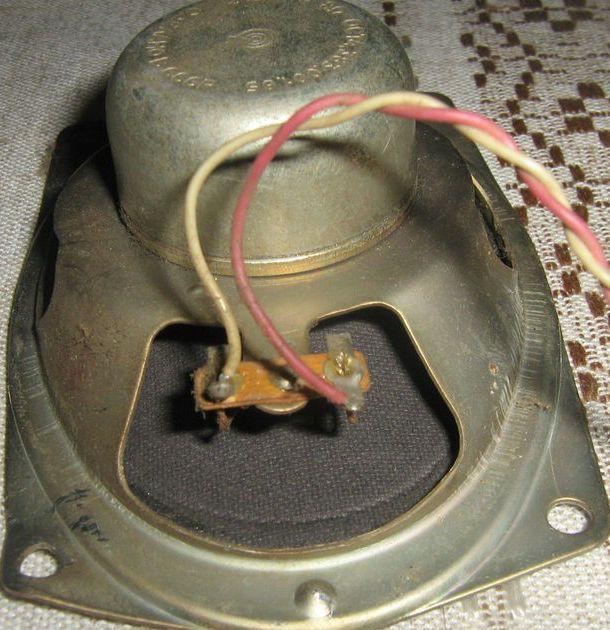

Головка громкоговорителя электродинамического типа, , овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали, что обеспечивает жесткость конструкции при относительно небольшом весе. Для сравнения, конструкция динамика 3 ГДШ-4-4 имеет схожие принципы, но отличается диаметром диффузора.

2гдш-4-8 _ru (4)

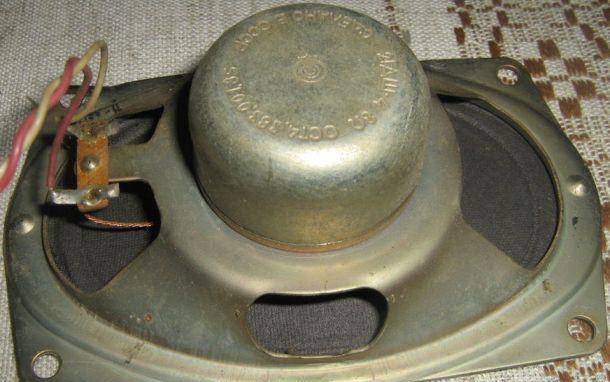

Магнитная система

Магнитная цепь обеспечивает высокую индукцию в зазоре, что влияет на чувствительность динамика:

  • Тип магнита: Керновой магнит марки ЮН15ДК25БА.
  • Диаметр керна: 20 мм.
    • 2гдш-4-8 _ru (1)
  • Верхний фланец: с отверстием диаметром 21,5 мм.
  • Радиальная ширина воздушного зазора: 0,75 мм.
  • Высота воздушного зазора: 2,6 мм.
  • Индукция в зазоре: 0,88 Тл.



Подвижная система (ПДС)

2гдш-4-8 _ru (2)

Качество звучания во многом определяется состоянием подвижной системы:

  • Звуковая катушка: намотана проводом марки ПЭВЛ диаметром 0,09 мм. Намотка двухслойная, общее число витков 41 (в первом слое 21 виток, во втором 20). Высота намотки 2,2 мм. Омическое сопротивление составляет 7,2 Ом (±0,72 Ом). Каркас изготовлен из бумаги марки ЭН-70 (внутренний диаметр 20,34 мм, внешний 21 мм, высота 9,5 мм).
  • Диффузор: выполнен из бумажной массы с специальной пропиткой для повышения жесткости и влагозащиты.
  • Подвес: центрирующая шайба из ткани, пропитанной раствором бакелитового лака, обеспечивает правильную работу ПДС.
  • Пылезащитный колпачок: из бумажной массы с пропиткой.
