Динамик 2 ГДШ-3-8 (1 ГД-54): характеристики, размеры и подключение

Советский широкополосный динамик 2 ГДШ-3-8 (1 ГД-54) — это надежный громкоговоритель мощностью 3 Вт и сопротивлением 8 Ом. Модель предназначена для использования в переносной бытовой аппаратуре, таких как радиоприемники и телевизоры. Его главное преимущество заключается в долговечности и стабильности характеристик, что делает его востребованным среди радиолюбителей даже спустя десятилетия. Для тех, кто ищет альтернативы, также стоит рассмотреть Динамик 2 ГДШ-2-8 (1 ГД-48).

Акустическое исполнение динамика обеспечивает высокую точность и четкость звучания. Диффузор из качественных материалов гарантирует правильный ход и минимальные искажения. Компактный размер (3 дюйма) позволяет легко интегрировать его в различные корпуса. Динамик отличается прочной конструкцией и стабильностью при работе в разных температурных режимах, что было критически важно для советской техники.

Эти динамики широко применялись в СССР и до сих пор ценятся за «винтажное» качество звука. Правильная полярность подключения играет важную роль для фазировки в акустических системах. Ниже представлены полные технические данные и конструкция устройства.

Таблица характеристик 2 ГДШ-3-8 (1 ГД-54)

Характеристика Значение
Модель 2 ГДШ-3-8 (1 ГД-54)
Номинальная мощность 3 Вт
Минимальная мощность 0.5 Вт
Сопротивление (Z) 8 Ом
Резонансная частота 125 – 180 Гц
Чувствительность 92 дБ
Диаметр диффузора 3 дюйма (76 мм)
Габариты 125х80х46 мм
Вес 0.19 – 0.25 кг
Диаметр магнита 50 мм
Тип конструкции Широкополосный, овальный
Назначение Встроенные АС, радиоприемники

Изготовитель: Кировоградский завод радиоизделий.

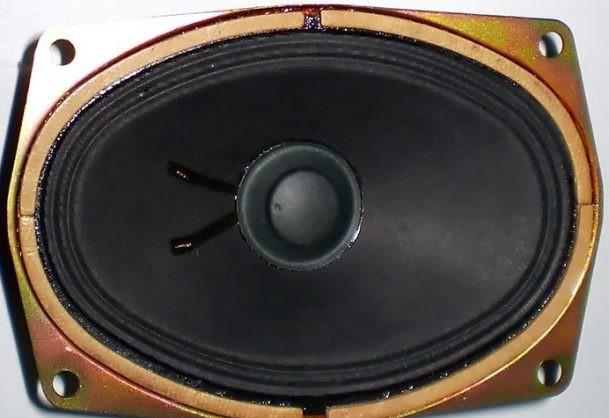

2гдш-3-8 _ru (1)

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры 3-ей и 4-ой групп сложности таких как Легенда-404, ИЖ-305, Вега-328-стерео для работы в помещении и на открытом воздухе.

Технические характеристики:

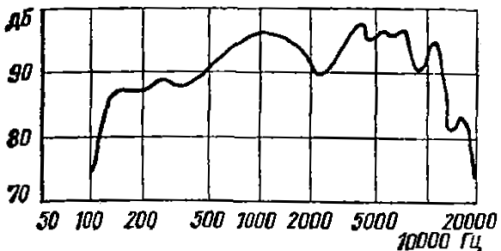

Диапазон частот: 125 – 10000 Гц

Чувствительность: 92 дБ

Номинальное среднее звуковое давление: 0,32 Па

Коэффициент гармоник на частотах:

400 – 1000 Гц: 5 %

2000 Гц: 3 %

2гдш-3-8 _ru (1)

Номинальное сопротивление: 8 Ом

Паспортная мощность: 2 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 10 Вт

Резонанс: 125 (±40 Гц)

Полная добротность: 2,2 (±0,8)

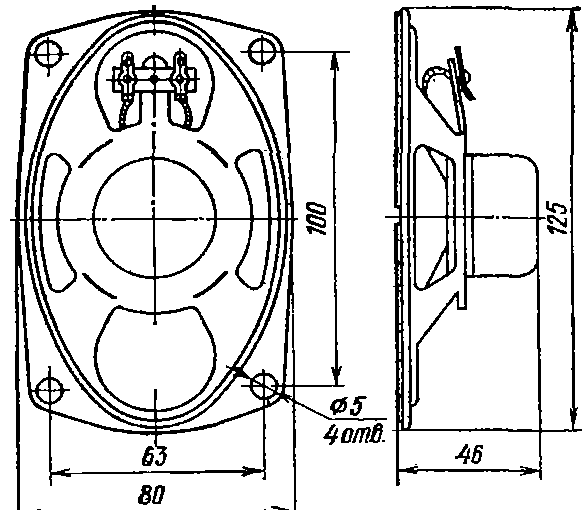

Размеры: 125х80х46 мм

Вес: 0,19 кг

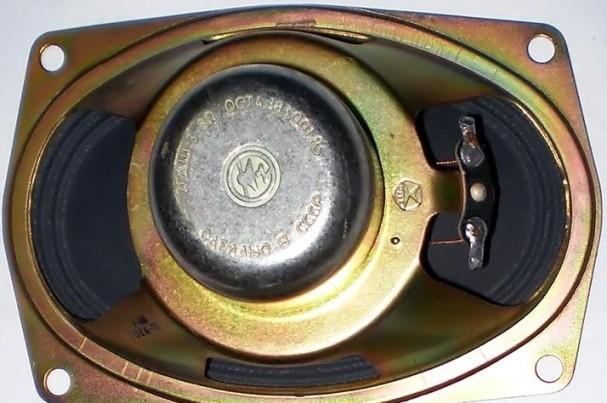

2гдш-3-8 _ru (2)

Конструкция:

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Для сравнения, более современный вариант можно найти в статье про Динамик 3 ГДШ-27-8.

Магнитная цепь:

Керновой магнит марки ЮН15ДК25БА.

Керн диаметром 20 мм.

Верхний фланец с отверстием диаметром 21,5 мм.

2гдш-3-8 _ru (2)

Радиальная ширина воздушного зазора 0,75 мм.

Индукция в зазоре 0,95 Тл.

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 42, в первом слое 22 витка, во втором 20. Высота намотки 2,6 мм. Омическое сопротивление 7 Ом. Каркас звуковой катушки изготовлен из электроизоляционной бумаги марки ЭН-70. Внутренний диаметр 20,34 мм, внешний (вместе с намоткой) 20,9 мм. Высота звуковой катушки 11,5 мм.

Диффузор из бумажной массы с пропиткой.

Центрирующая шайба из ткани, пропитанной раствором бакелитового лака.

Пылезащитный колпачок из бумажной массы с пропиткой. Для более глубокого погружения в тему советских динамиков рекомендуем ознакомиться с Динамик 3 ГДВ-1-8 (2 ГД-36).
