Динамик 2ГД-35-75: характеристики, размеры и применение

Динамик 2ГД-35-75 — это легендарный советский низкочастотный громкоговоритель, который широко применялся в акустических системах 70-80-х годов. Это классический пример надежной советской акустики, который сегодня востребован среди аудиофилов для создания винтажного звучания или сборки качественных сабвуферов. Динамик отличается высокой мощностью и способностью выдавать глубокий, насыщенный бас, что делает его отличным выбором как для домашнего использования, так и для профессиональных аудиосистем. Более подробный обзор других советских НЧ-динамиков, например, Динамик 35 ГД-2 (100 ГДН), поможет вам лучше понять линейку продукции того времени.

Расшифровка маркировки и конструкция

Маркировка динамика расшифровывается следующим образом: «2» — группа низкочастотных громкоговорителей, «ГД» — громкоговоритель динамический, «35» — диаметр диффузора 35 см (что соответствует 12 дюймам), «75» — номинальная электрическая мощность 75 Вт. Это широкополосная динамическая головка круглой формы с неэкранированной магнитной системой.

Конструкция динамика отличается простотой и надежностью: диффузор и подвес изготовлены из бумаги, что обеспечивает характерное «теплое» звучание. Центрирующая шайба выполнена из ткани, пылезащитный колпачок отсутствует. Магнитные системы выпускались двух типов: на керновом магните (алнико) и на ферритовом кольцевом магните. Ферритовая система обеспечивает более компактные габариты при той же эффективности.

Технические характеристики 2ГД-35-75

Ниже приведена таблица с основными параметрами динамика, которые важны при подборе усилителя и проектировании корпуса.

Динамик 2ГД-35-75 идеально подходит для подключения к усилителям мощностью от 30 Вт. Важно соблюдать полярность при подключении: «плюс» усилителя должен идти на «плюс» динамика, чтобы фазировка была правильной. Если вы ищете альтернативу для своих проектов, обратите внимание на Динамик 2 ГД-44, который имеет схожие принципы построения, но другие габариты.

Фотографии и детали конструкции

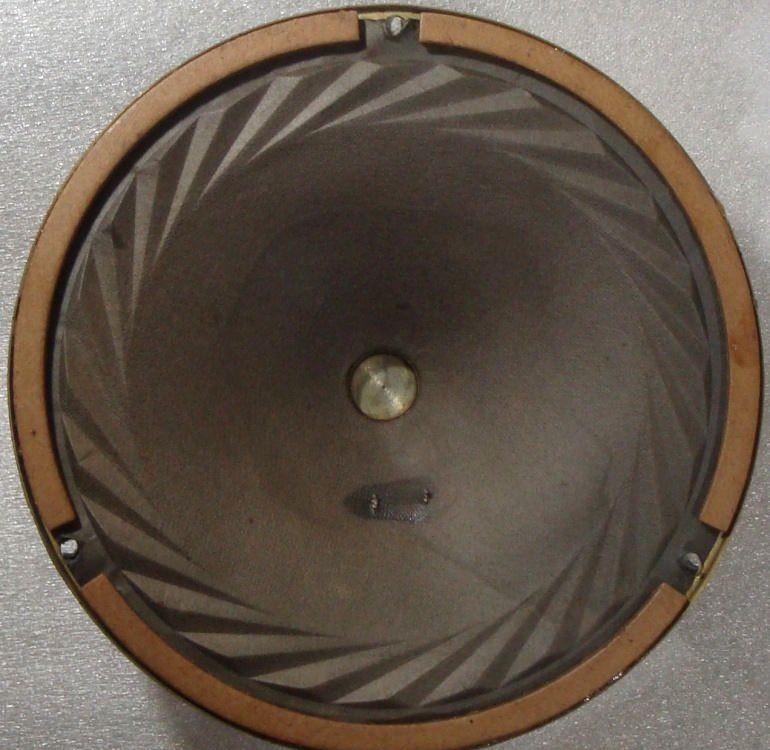

Ниже представлены фотографии динамика 2ГД-35-75, демонстрирующие его внешний вид, магнитную систему и подвижную часть.

Технические характеристики:

Диапазон воспроизводимых частот: 80 – 12500 Гц

Мощность: 2 Вт

Сопротивление: 4 Ом

Частота основного резонанса: 75 Гц

Габаритные размеры на керновом магните: Ø152х65 мм

Габаритные размеры на кольцевом магните: Ø152х52 мм

Описание:

Широкополосная динамическая головка, круглая с не экранированной магнитной системой. Диффузор с подвесом изготовлены из бумаги, пылезащитный колпачок отсутствует. Центрирующая шайба тканевая. Магнитные системы были на керновом магните алнико и на ферритовом кольцевом.

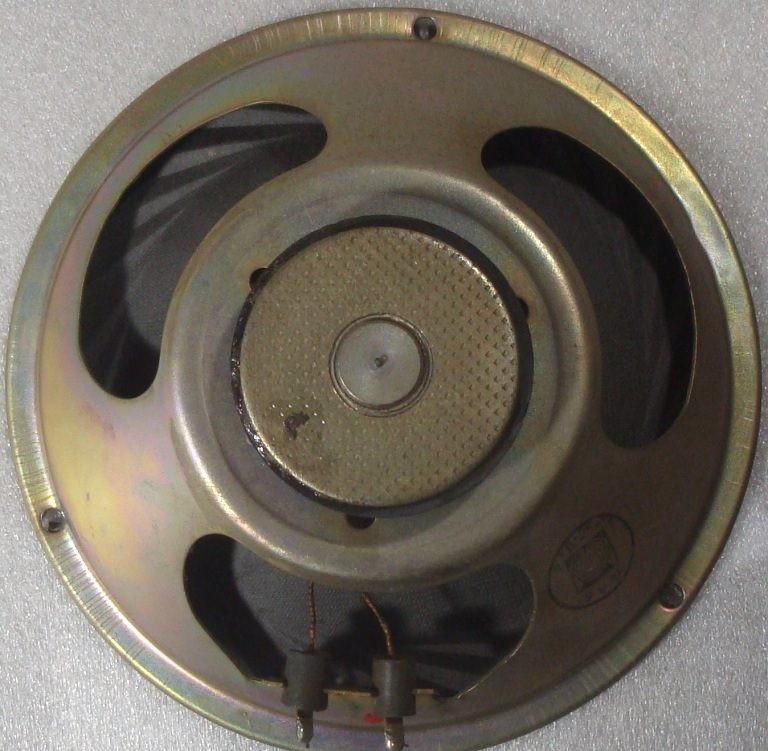

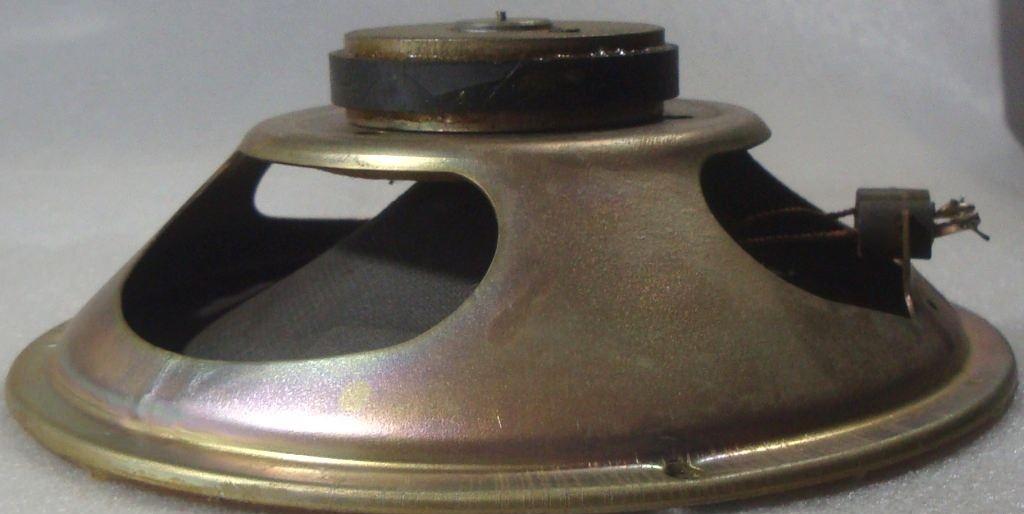

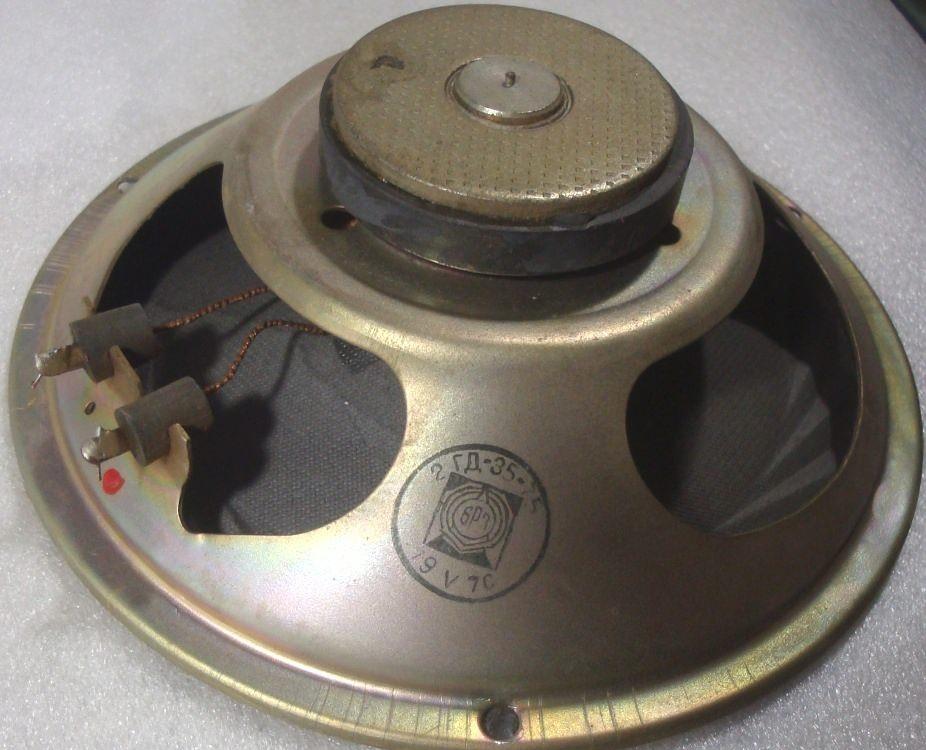

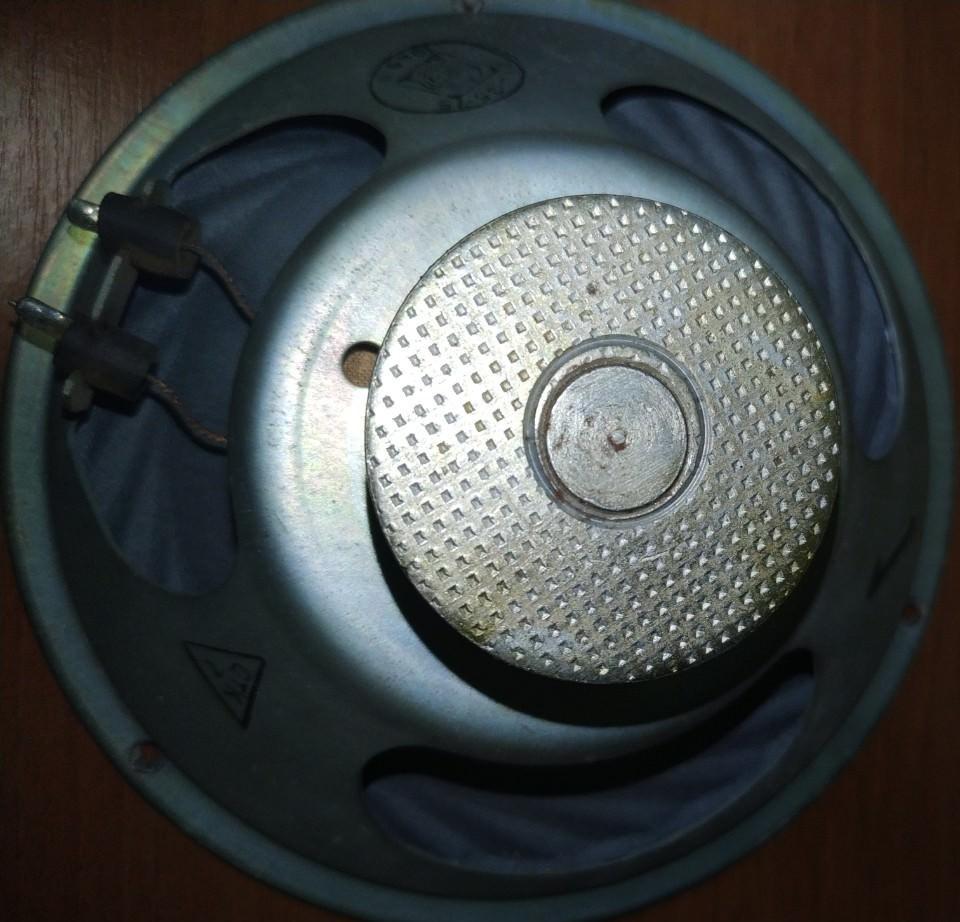

Ферритовая магнитная система:

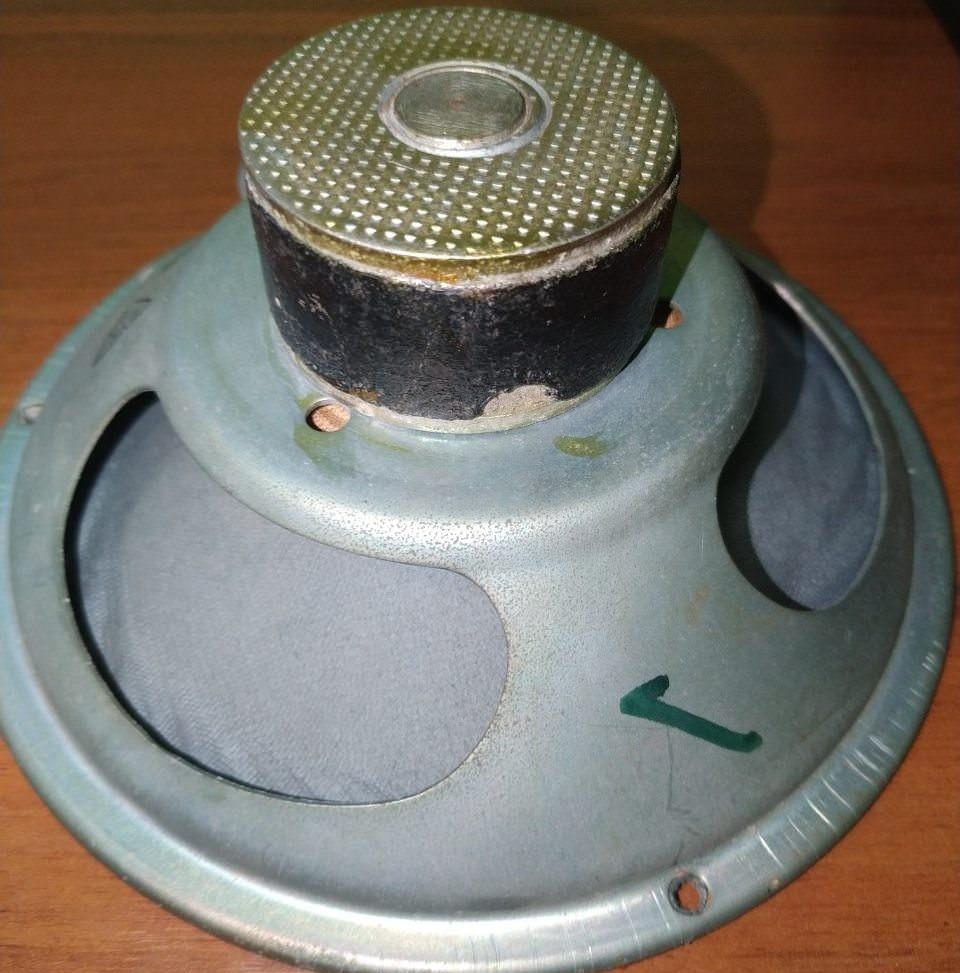

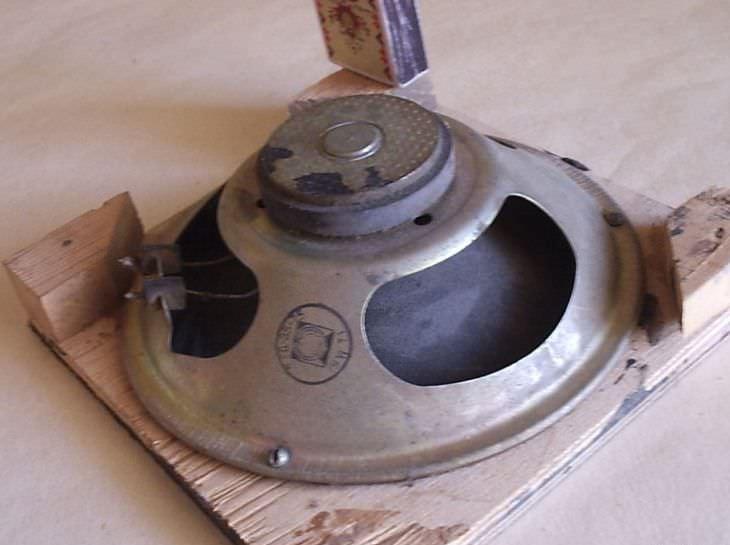

Керновая магнитная система. Высота магнитной системы с керновым магнитом 25 мм, а ее диаметр 48 мм. Фланец диаметром 48 мм и высотой 3 мм. Как видно ниже на фото, на раме присутствует 3 отверстия, возможно для крепления другой МС или для вентиляции.

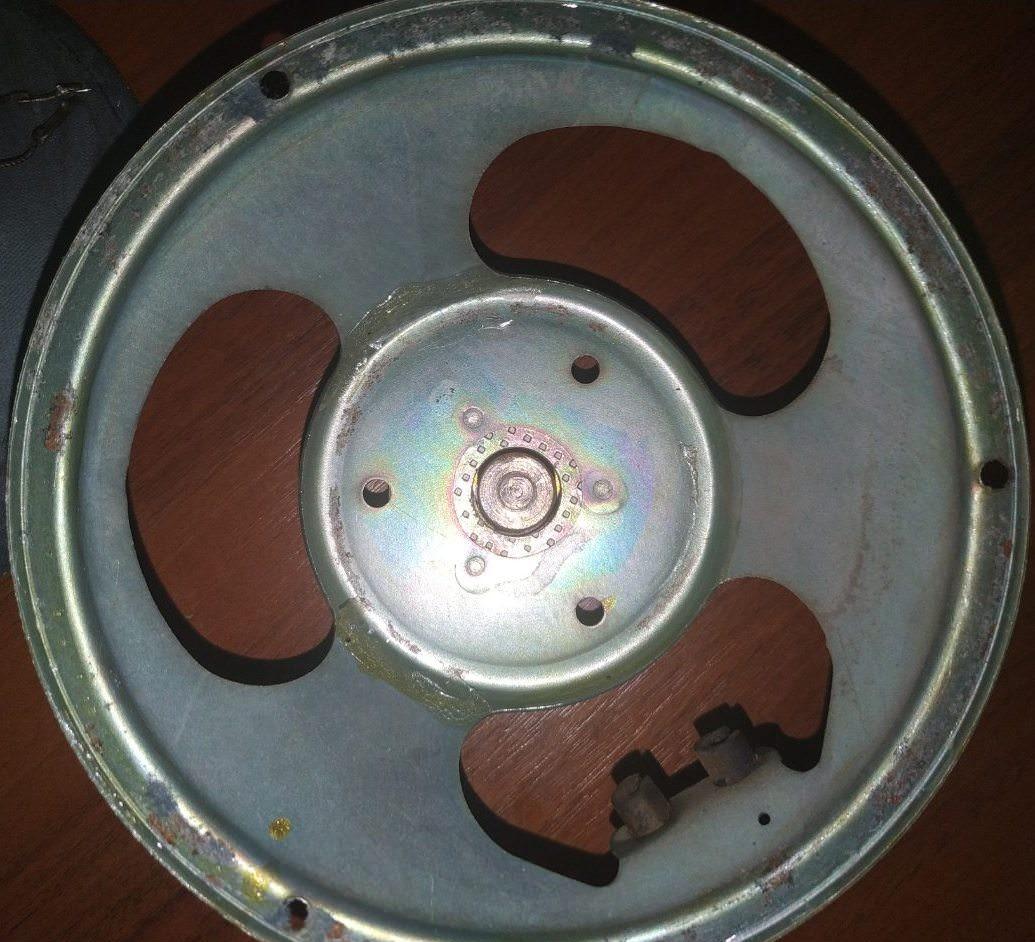

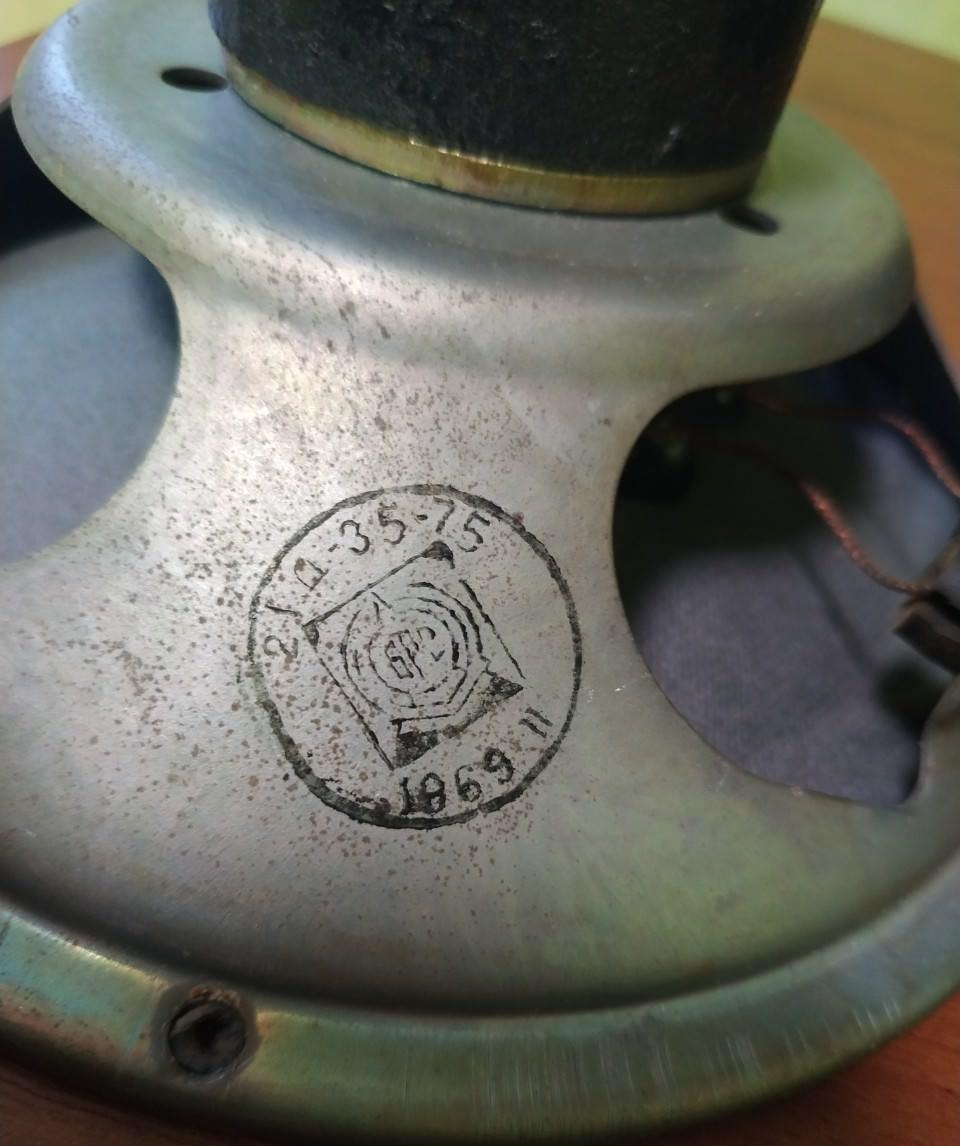

Стальная штампованная корзина:

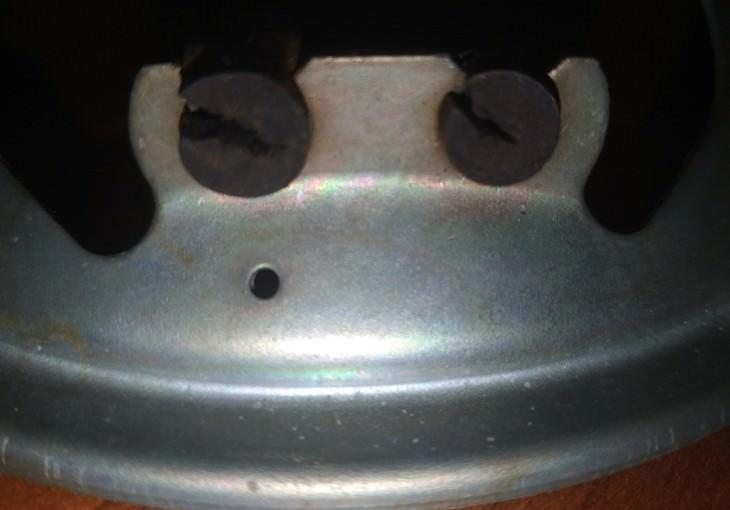

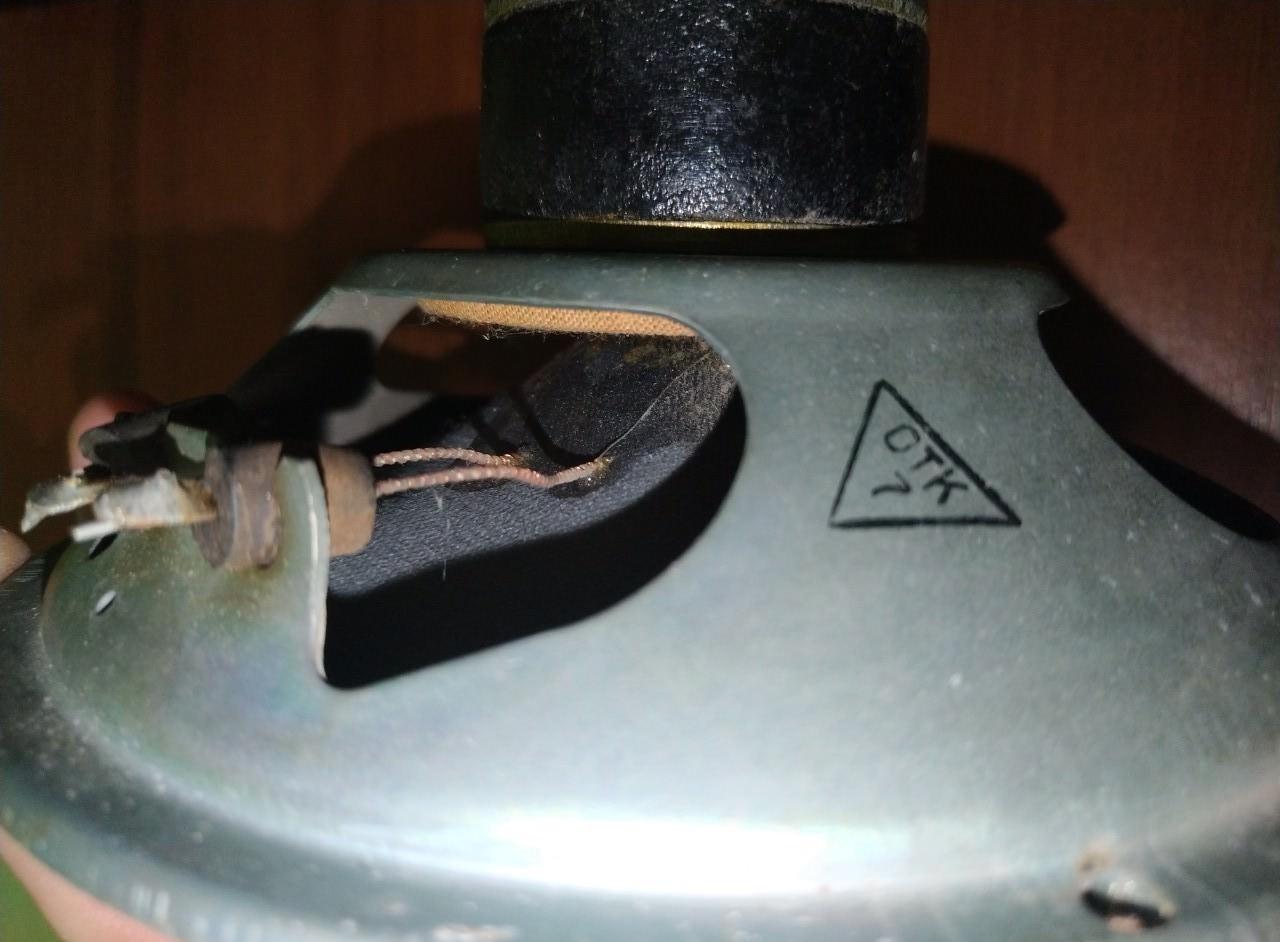

Резиновые втулки для подводящих проводов:

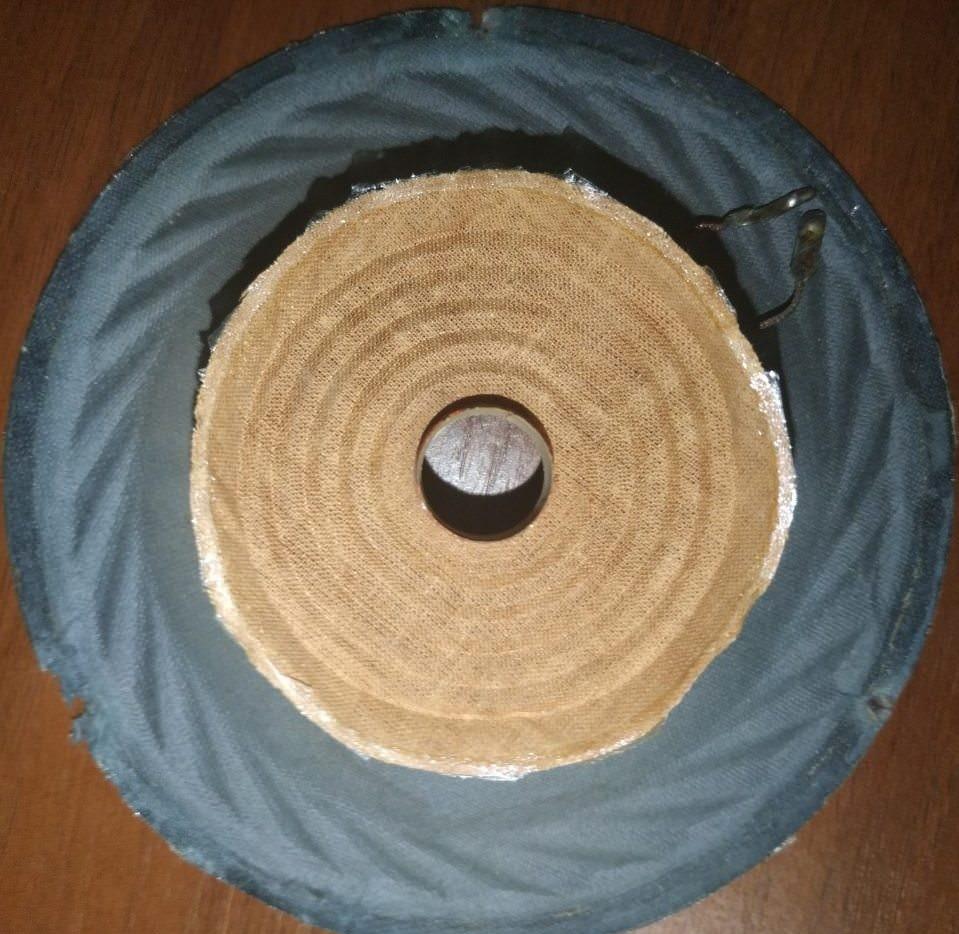

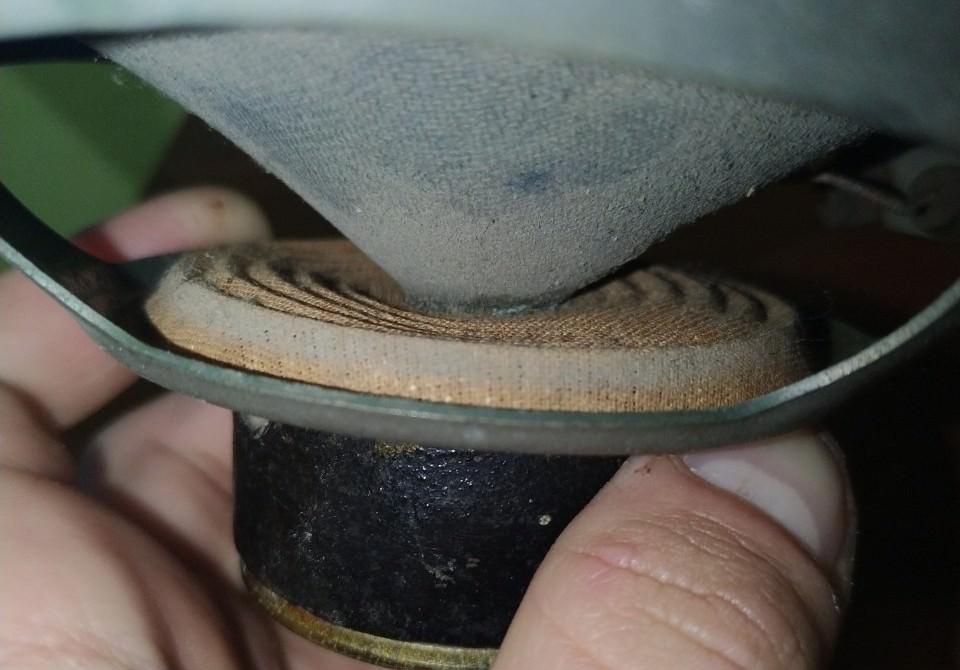

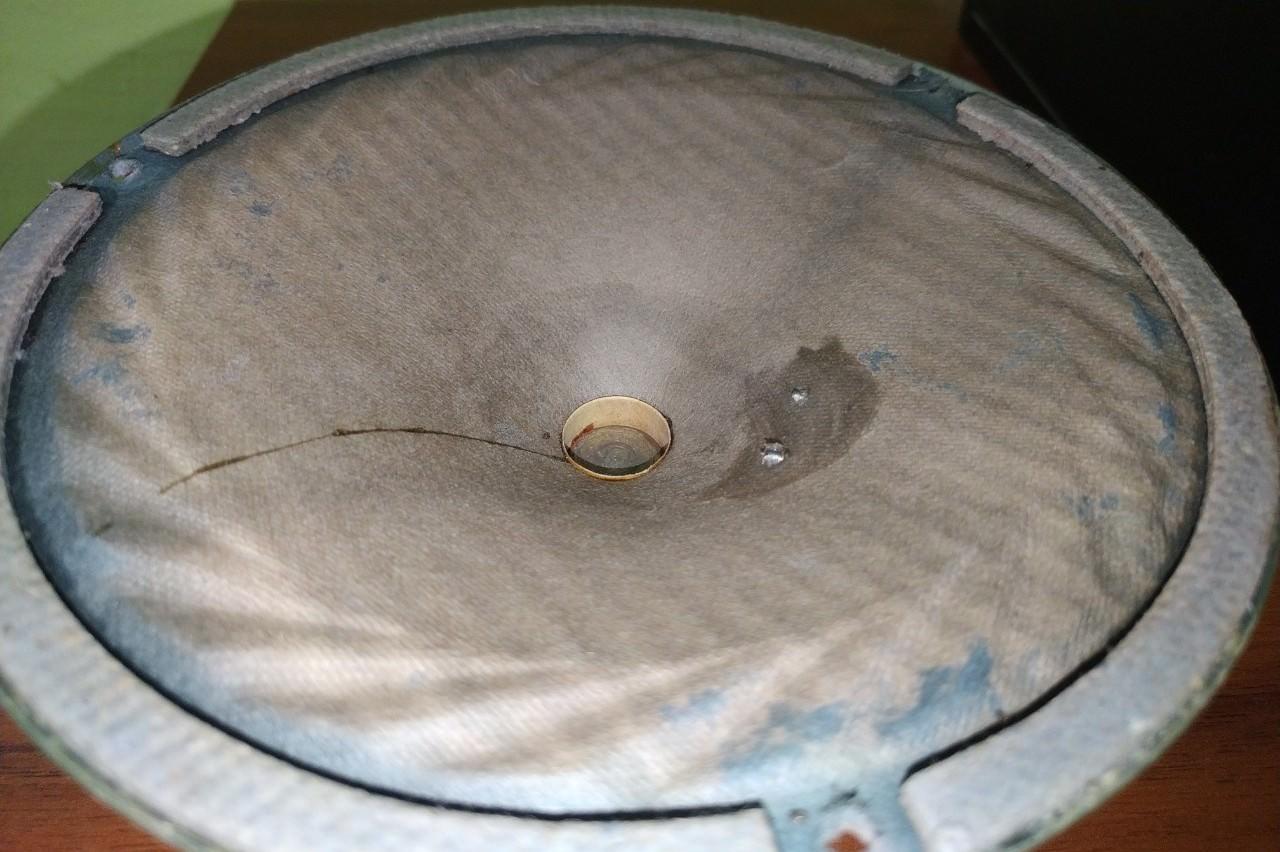

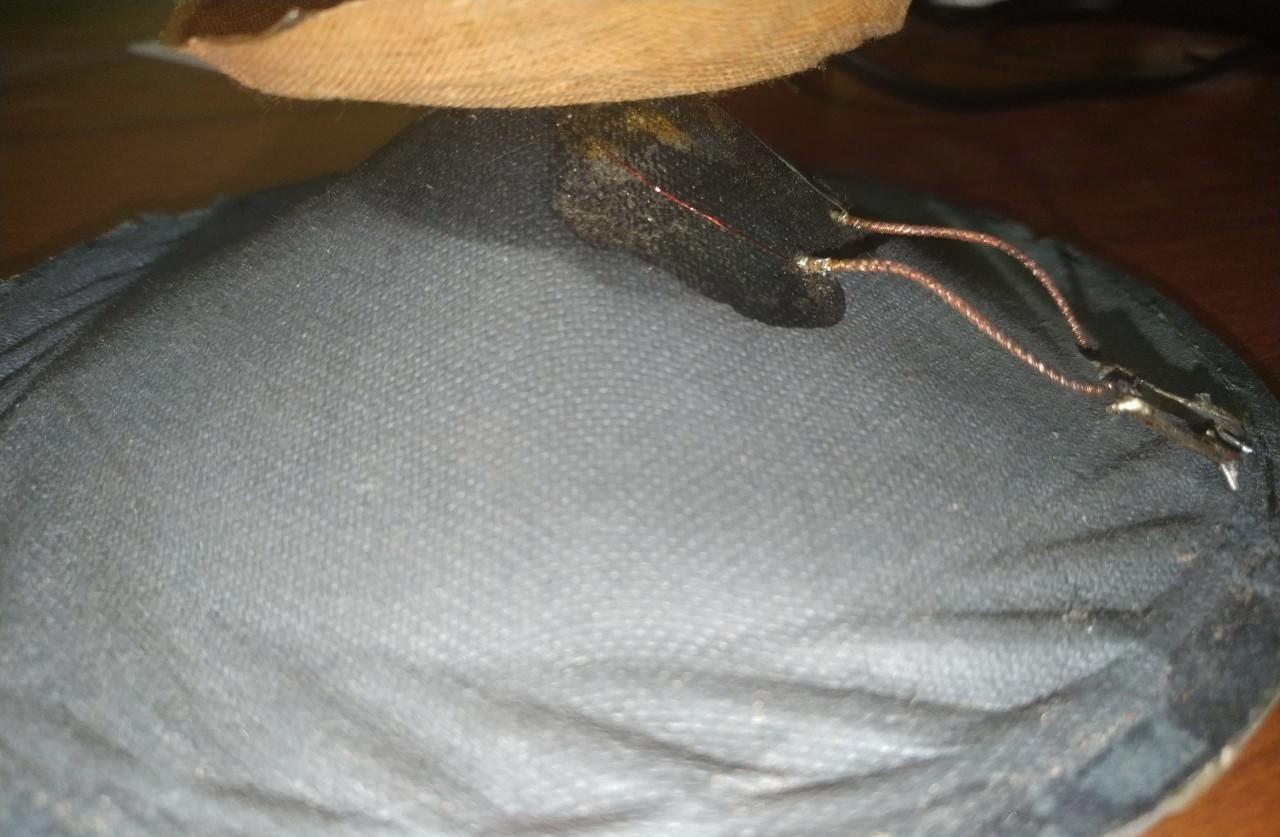

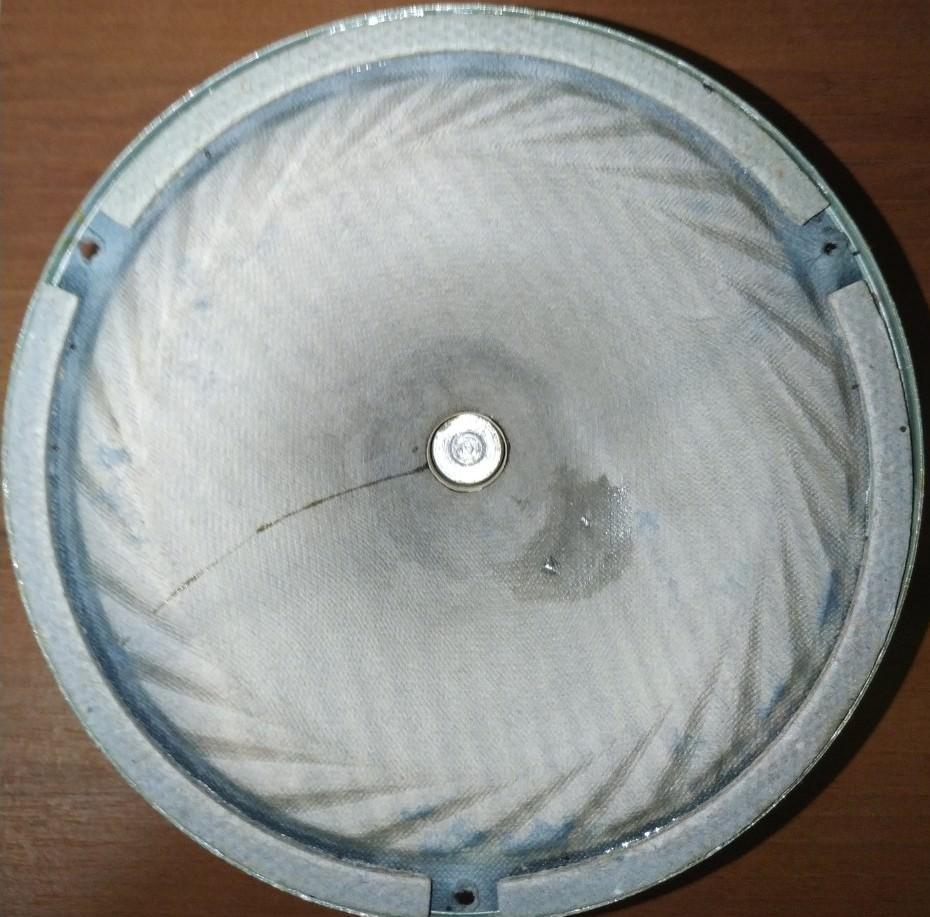

Подвижная система:

Фото прислал Александр

Аналоги и сравнение

При проектировании акустических систем часто возникает вопрос выбора между 2ГД-35-75 и другими динамиками. Основными аналогами являются динамики серии 10ГД (например, 10ГД-30) и 25ГД (например, 25ГДВ-1-4). 2ГД-35-75 выигрывает за счет большего хода диффузора и мощности, что позволяет получать более глубокий бас в больших объемах. Однако для компактных колонок он может быть избыточен. Если вам нужен более компактный вариант, рассмотрите Динамик 25 ГДВ-1-4, который часто используется в качестве НЧ-динамика в советских колонках.
