Динамик 15 ГД-12: характеристики, размеры и применение

Головка громкоговорителя 15 ГД-12 — это классический пример советской акустической разработки, которая до сих пор востребована среди аудиофилов и радиолюбителей. Этот широкополосный динамик предназначен для использования в бытовой радиоаппаратуре, выносных акустических системах (АС) и кинотеатрах, где требуется сбалансированное звучание. В отличие от более современной модели 15 ГД-11А «Романтика», данная головка имеет свои особенности конструкции, делающие её уникальной для определенных задач озвучивания.

Ключевой особенностью модели является наличие двух звуковых катушек, что позволяет гибко настраивать электрическое сопротивление под различные типы усилителей. Диффузор из бумажной массы с подвесом обеспечивает стабильное движение на низких частотах, а стальная штампованная рама гарантирует прочность конструкции. Динамик отлично справляется с воспроизведением средних и низких частот, что делает его универсальным решением для домашнего аудио.

Технические характеристики динамика 15 ГД-12

Ниже приведена сводная таблица основных параметров, необходимых для расчета акустического оформления:

Для сравнения, аналогичный по классу динамик 15 ГДШ-6-8 имеет меньший размер диффузора, что влияет на низкочастотный диапазон. 15 ГД-12 за счет большого хода диффузора (5 мм) способен выдавать более глубокий бас в открытых системах.

Конструкция и материалы

Головка электродинамического типа выполнена по круглой схеме. Рама изготовлена методом штамповки из стали, что обеспечивает жесткость и низкую резонансную частоту самой конструкции. Диффузор и подвес сделаны из бумажной массы, что является традиционным материалом для советских динамиков, обеспечивающим «теплое» звучание. Центрирующая шайба изготовлена из ткани, пропитанной бакелитовым лаком, что повышает надежность подвеса при больших ходах.

Магнитная система среднего размера обеспечивает стабильную полярность и качественное звучание на протяжении длительного времени эксплуатации. Динамик является предшественником или альтернативой модели , предлагая несколько иные электрические параметры.

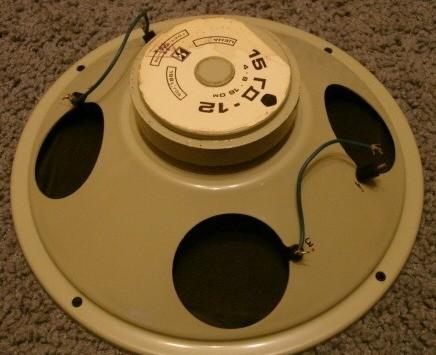

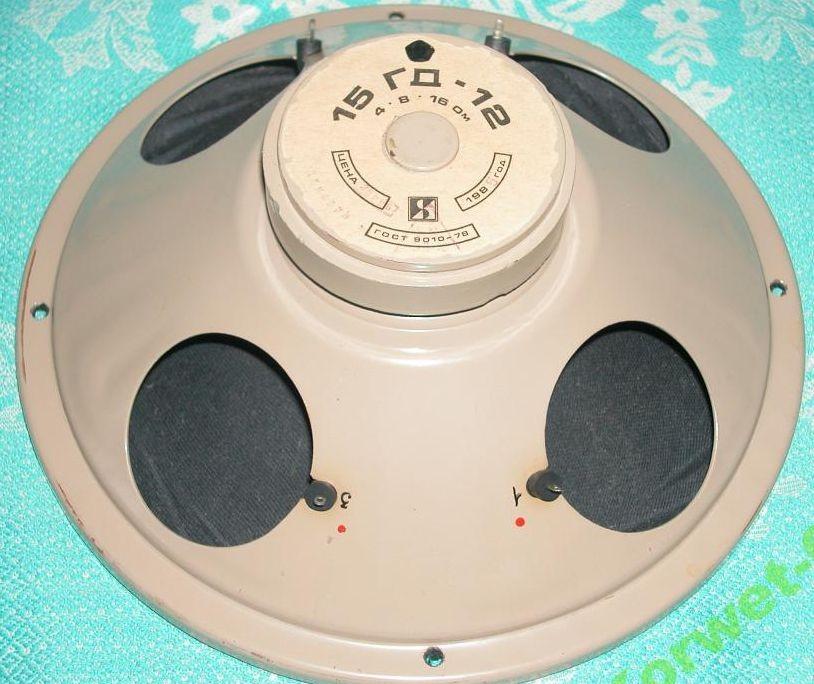

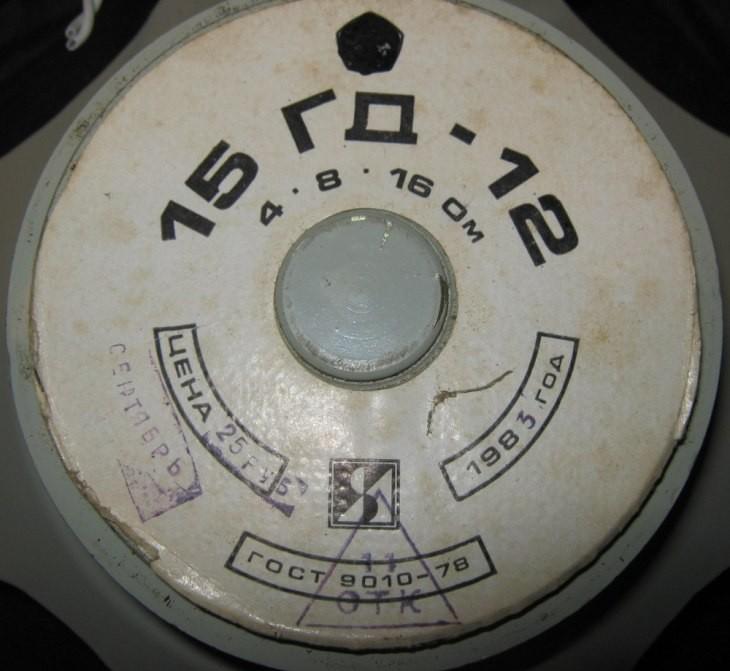

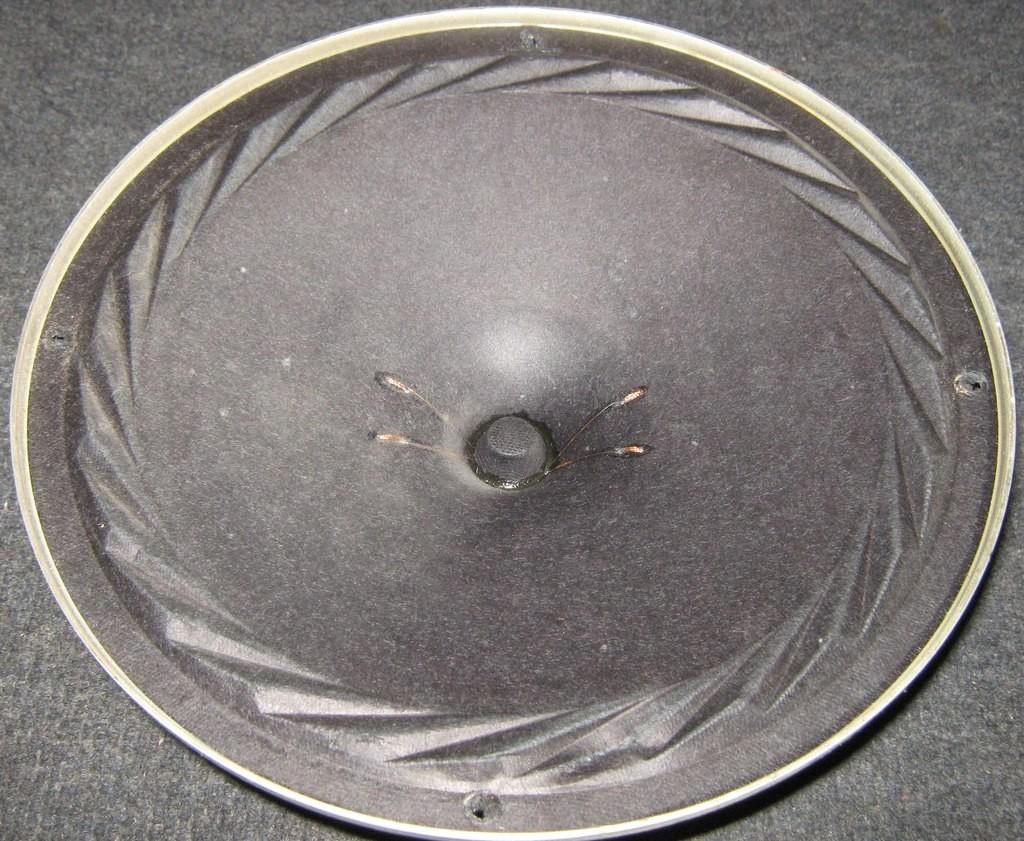

Фотографии динамика демонстрируют его конструктивные особенности:

Схема подключения и электрические параметры

Наличие двух звуковых катушек — главное преимущество 15 ГД-12. Это позволяет подключать динамик к усилителям с разным выходным сопротивлением:

• Последовательное соединение (1-2-3-4): Сопротивление 16 Ом. Максимальное напряжение 16 В.

• Параллельное соединение (1-2 + 3-4): Сопротивление 4 Ом. Максимальное напряжение 8 В.
• Использование одной катушки: Сопротивление 8 Ом. Максимальное напряжение 8 В.

Важно соблюдать ограничения по мощности: при последовательном и параллельном соединении подводимая мощность не должна превышать 15 Вт, а при использовании одной обмотки — 8 Вт. Превышение этих значений приведет к выходу головки из строя.

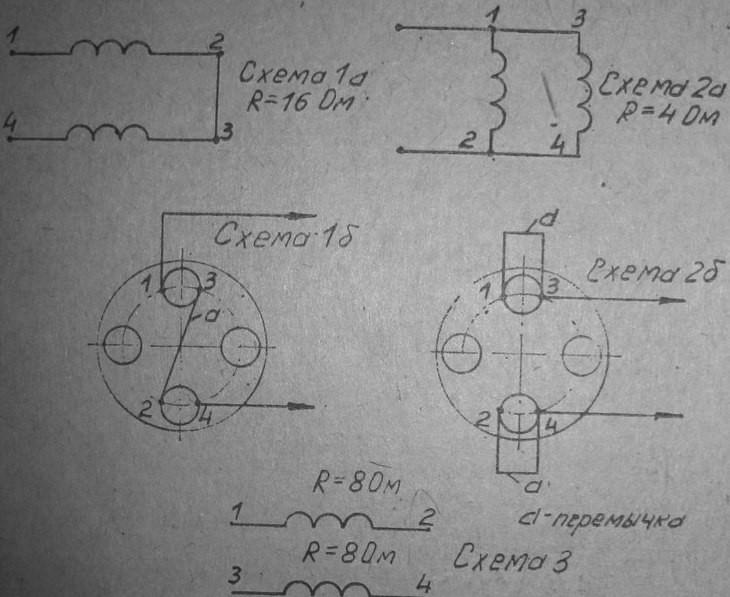

Схема подключения

Рекомендации по акустическому оформлению

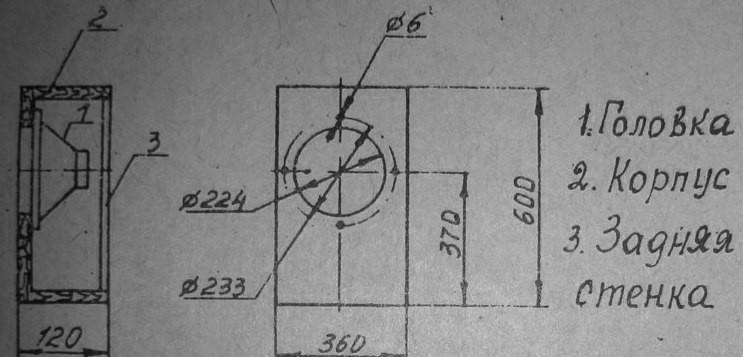

Динамик 15 ГД-12 рекомендуется использовать в открытом акустическом оформлении (ОАС). Глубина такой системы должна определяться высотой динамика, а задняя стенка — иметь перфорацию не менее 50% площади или быть обтянутой акустически прозрачной тканью. Оптимальные параметры корпуса:

• Глубина: 120 – 150 мм.
• Соотношение сторон: 1:3:5.
• Толщина стенки: не менее 12 мм.

В закрытых акустических системах (ЗАС) применять головку можно, но только при подводимой мощности не выше 8–15 Вт, так как в ЗАС возрастает нагрузка на диффузор на низких частотах.

Для тех, кто ищет более компактные решения для малых помещений, стоит рассмотреть динамик 0,1 ГД-13, хотя он и не заменит 15 ГД-12 в плане низких частот.

Внешний вид и детали

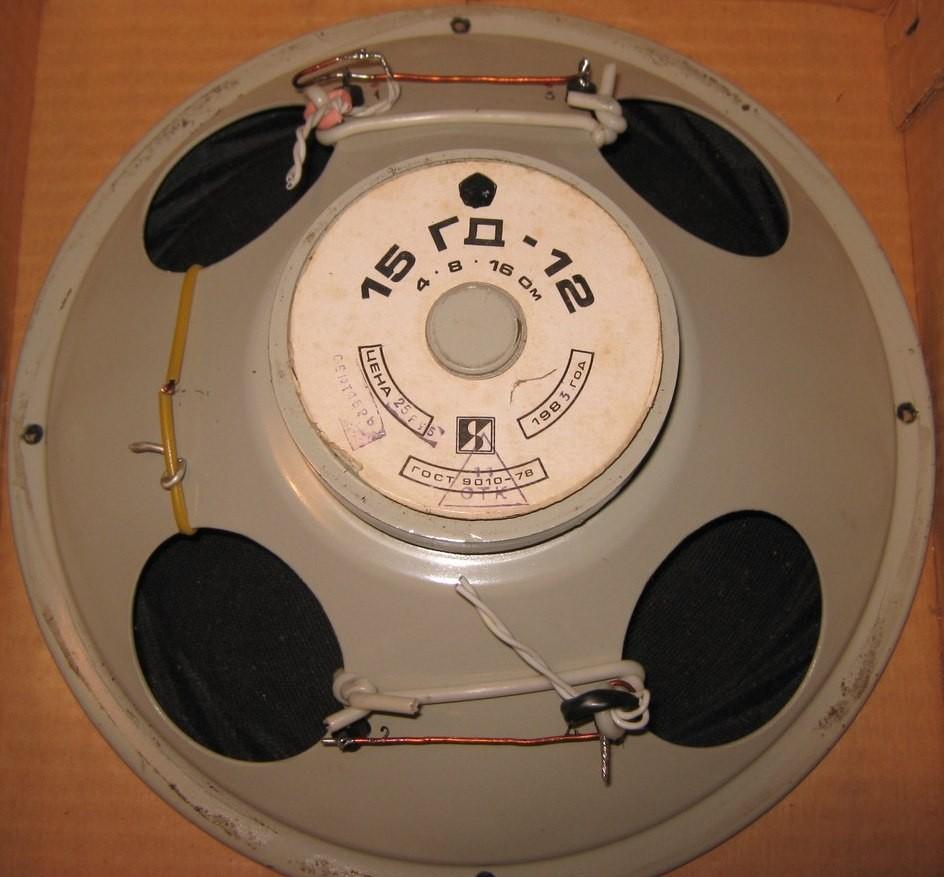

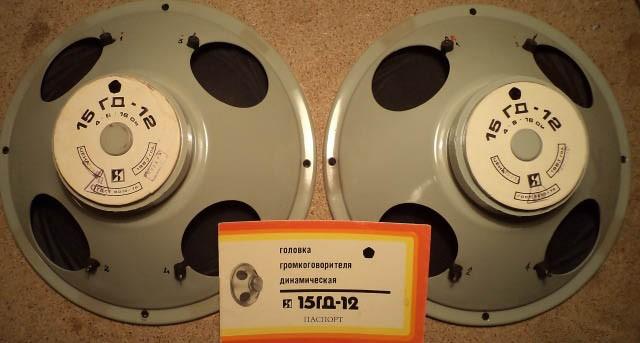

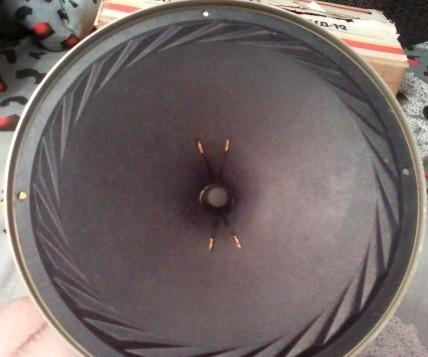

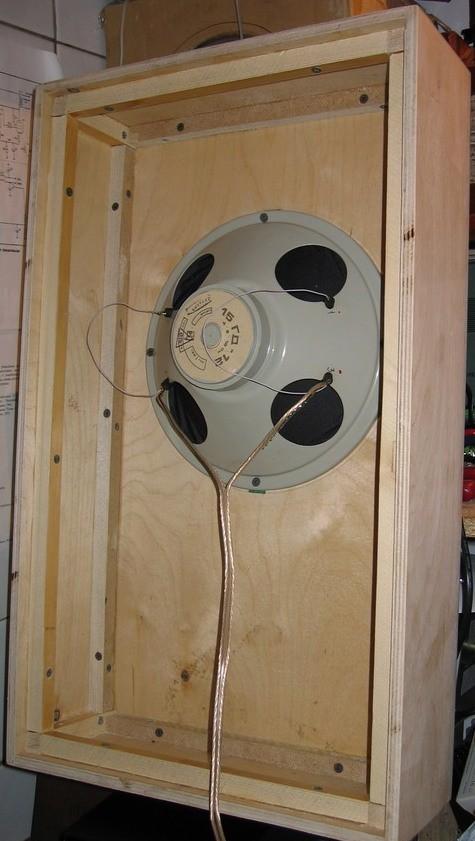

На фотографиях ниже представлены различные ракурсы динамика, включая вид клеммной колодки и магнитной системы:

Примеры готовых акустических систем с использованием 15 ГД-12:

Рекомендуемое оформление

Паспорт и дополнительные материалы

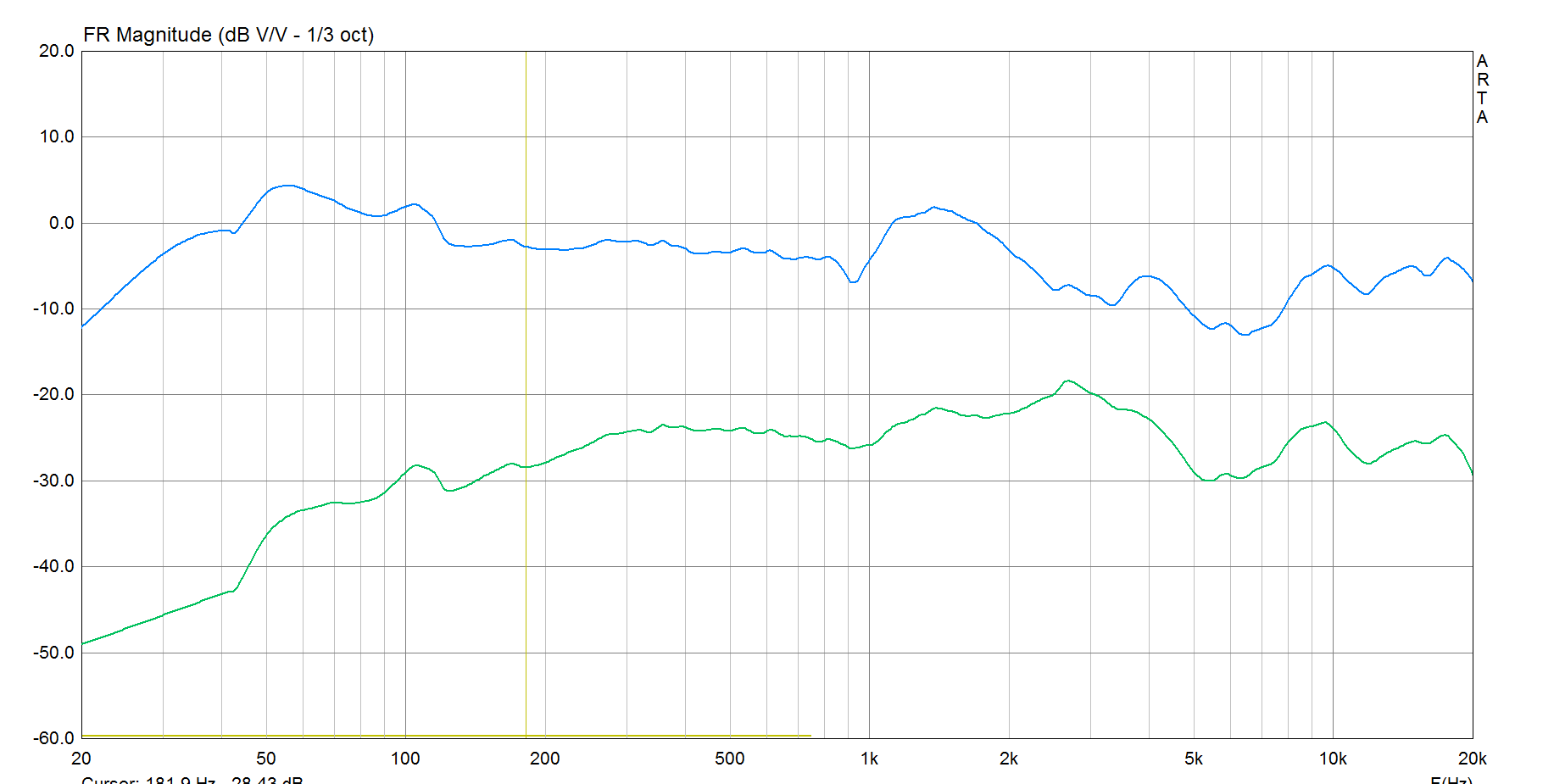

Для точного расчета акустических систем доступны полные Thiele-Small параметры и паспорт изделия:

Обсудить опыт применения динамика и посмотреть примеры самодельных акустических систем можно на профильном форуме: Тема на форуме.
