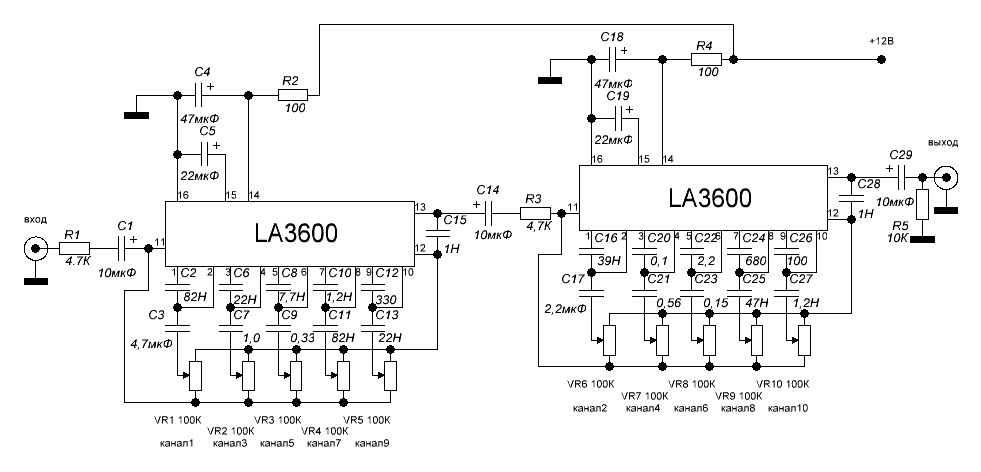

Микросхема LA3600 рассчитана на 5 каналов графического эквалайзера, на рисунке показана схема с двумя LA3600 для 10 канального эквалайзера. Первая микросхема будет работать на нечетных каналах, вторая на четных. При правильной сборке десяти канального эквалайзера он начинает работать сразу и в настройках не нуждается.
Перечень элементов

C1 = 10мкФ
C2 = 82нФ
C3 = 4,7мкФ
C4 = 47мкФ
C5 = 22мкФ
C6 = 22нФ
C7 = 1,0мкФ
C8 = 7,7нФ
C9 = 0,33мкФ
C10 = 1,2нФ
C11 = 82нФ
C12 = 330пФ
C13 = 22нФ
C14 = 10мкФ
C15 = 1000пФ
C16 = 39нФ
C17 = 2,2мкФ
C18 = 47мкФ
C19 = 22мкФ
C20 = 0,1мкФ
C21 = 0,56мкФ
C22 = 2,2мкФ
C23 = 0,15мкФ
C24 = 680пФ
C25 = 47нФ
C26 = 100пФ
C27 = 1,2нФ
C28 = 1000пФ
C29 = 10мкФ
R1 = 4.7К
R2 = 100
R3 = 4,7К
R4 = 100
R5 = 10К
Источник материала и рисунок печатной платы — http://www.eleccircuit.com/10-channels-graphic-equaliser-by-la3600/
