Динамик 10 ГДН-1-4 (6 ГД-6): характеристики и применение

Акустический динамик модели 10 ГДН-1-4 (6 ГД-6) — это классический представитель советской радиоэлектронной промышленности, который нашел широкое применение в различных аудиоустройствах. Этот громкоговоритель отличается высокими эксплуатационными характеристиками и надежностью, что делает его популярным выбором среди аудиолюбителей и профессионалов. Диффузор динамика выполнен из качественных материалов, обеспечивающих отличное звучание с хорошей детализацией и динамическим диапазоном.

10 ГДН-1-4 (6 ГД-6) подходит для использования как в домашних аудиосистемах, так и в студийных мониторах. Благодаря хорошо сбалансированным акустическим характеристикам, этот динамик способен воспроизводить как низкие, так и высокие частоты с равномерной амплитудно-частотной характеристикой. Современные технологии сборки и контроль качества позволяют данному динамику соответствовать требованиям даже самого придирчивого пользователя. Для сравнения, он имеет схожую с динамиком 10 ГДШ-6-4 сферу применения, но отличается конструктивными особенностями.

Технические параметры 10 ГДН-1-4 (6 ГД-6)

Основные электрические и акустические параметры динамика определяют его поведение в акустической системе. Ниже приведены ключевые характеристики, которые необходимо учитывать при проектировании.

Параметр	Значение
Рабочая мощность	до 30 Вт (паспортная 10 Вт)
Номинальное сопротивление	4 Ом
Частотный диапазон	от 40 Гц до 20 кГц
Ход диффузора	до 6 мм
Громкоговоритель	да
Применение	аудиосистемы, студийные мониторы
Диаметр динамика	10 см (4 дюйма)
Вес	650 г (по другим данным до 1,5 кг)
Диаметр магнита	75 мм
Характер звучания	нейтральное, чистое
Советские динамики	да
Расшифровка модели	10 ГДН-1-4
Полярность	универсальная

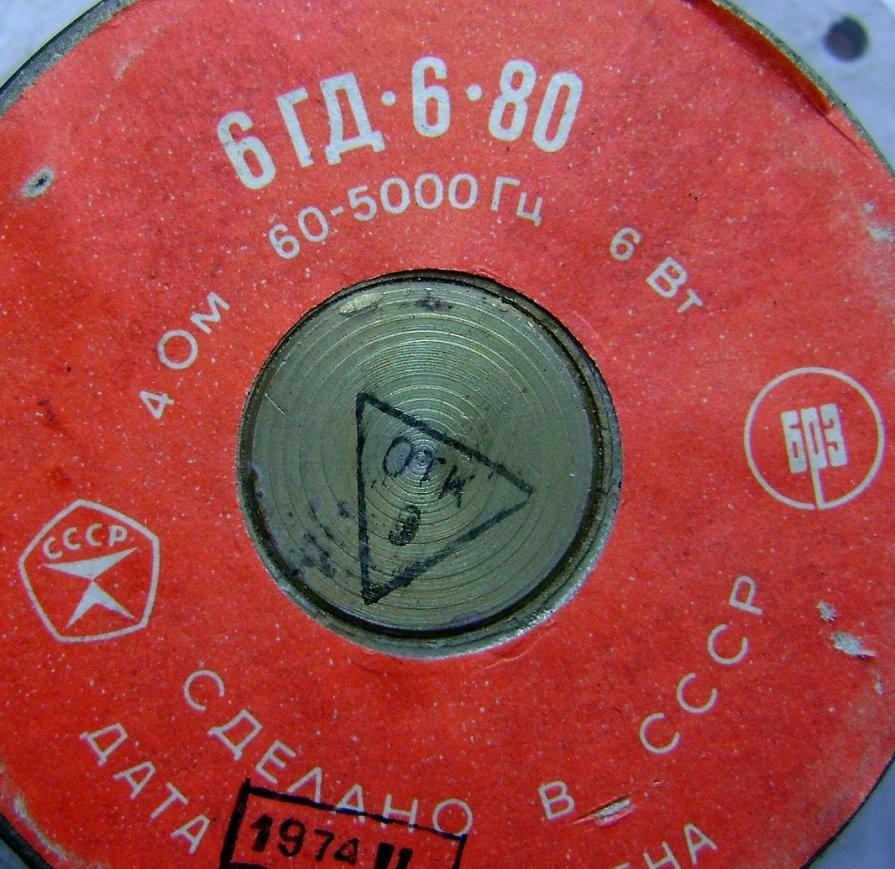

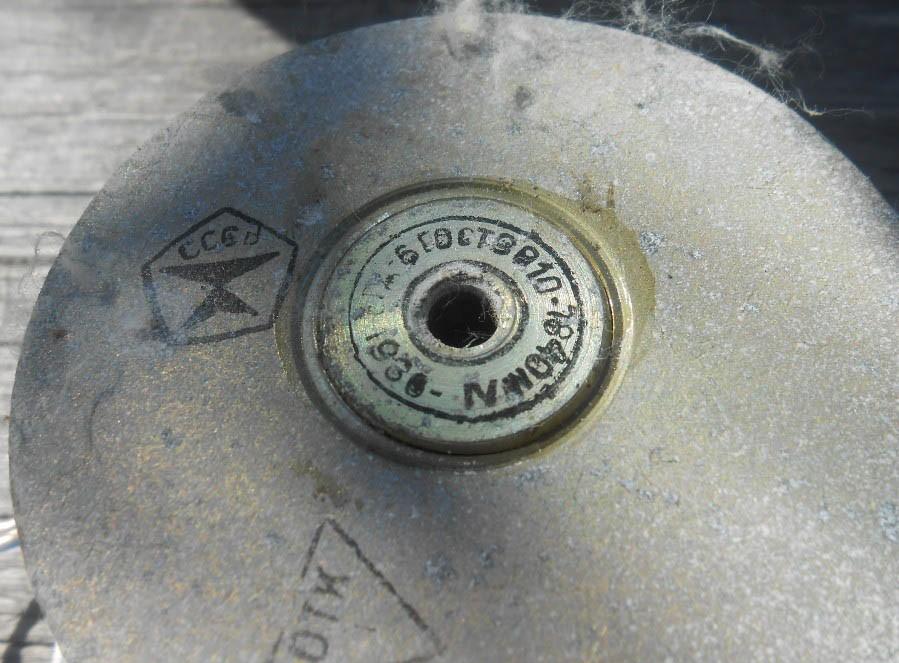

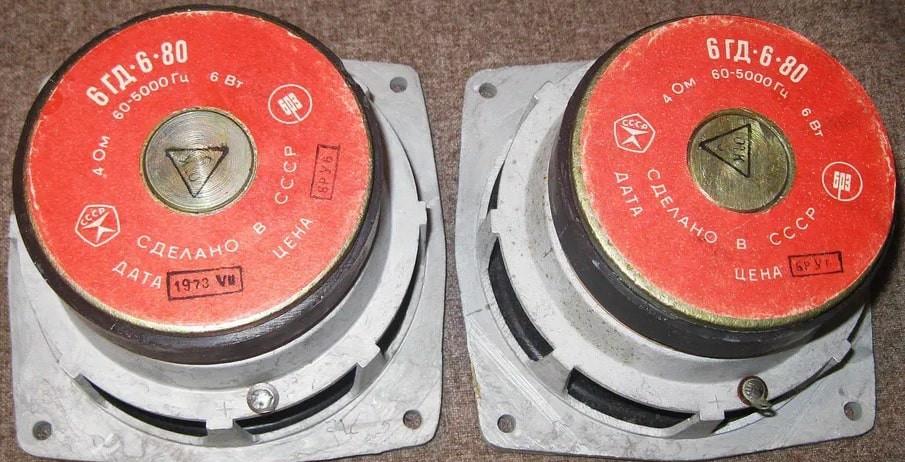

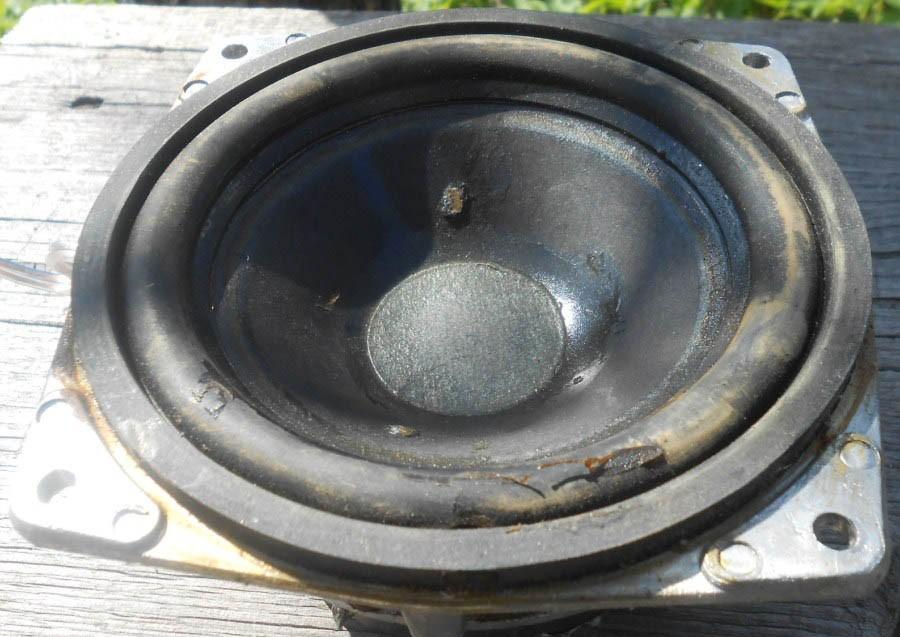

производился на ПО «Вега», в г. Бердск. Имел наименование по ГОСТу 9010-73 6ГД-6-80. В 1978 году по ГОСТу 9010-78 маркировку резонансной частоты оставили на усмотрение заводов, поэтому до 1973 года и после 1978 динамик назывался просто 6ГД-6. В 1984 году ввели ГОСТ 9010-84, а в 1985 новую маркировку – 10ГДН-1-4. Применялся динамик в закрытых акустических системах второй группы сложности в качестве низкочастотного звена для работы в помещениях. По своим свойствам он близок к динамике 100 ГДН-6-8, но имеет меньший размер диффузора.

Характеристики 10ГДН-1 (6ГД-6):

Диапазон частот: 63 – 5000 Гц (80 – 5000 Гц по другим данным)

Неравномерность АЧХ: 14 дБ

Чувствительность: 84 дБ

Сопротивление: 4 Ом

Рабочая мощность: 4 Вт

Паспортная мощность: 10 Вт

Долговременная мощность: 12 Вт

Кратковременная мощность: 25 Вт

Коэффициент гармоник при подводимой мощности на частотах:

125 Гц: 7%

200 – 630 Гц: 5%

1000 Гц: 3%

Частота резонанса: 80 Гц (±8 Гц)

Полная добротность: 1 (±0,5)

Эквивалентный объем: 11 л

Внешние размеры: 125х125х76 мм

Вес: 1,5 кг

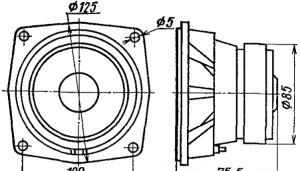

Чертеж 10ГДН-1-4:

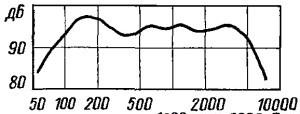

АЧХ 10ГДН-1-4:

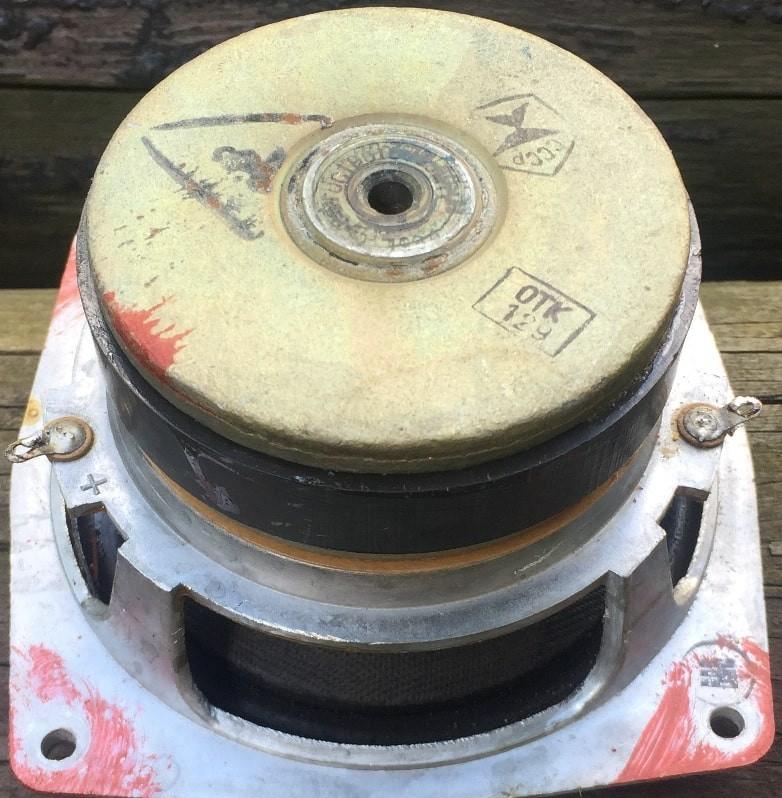

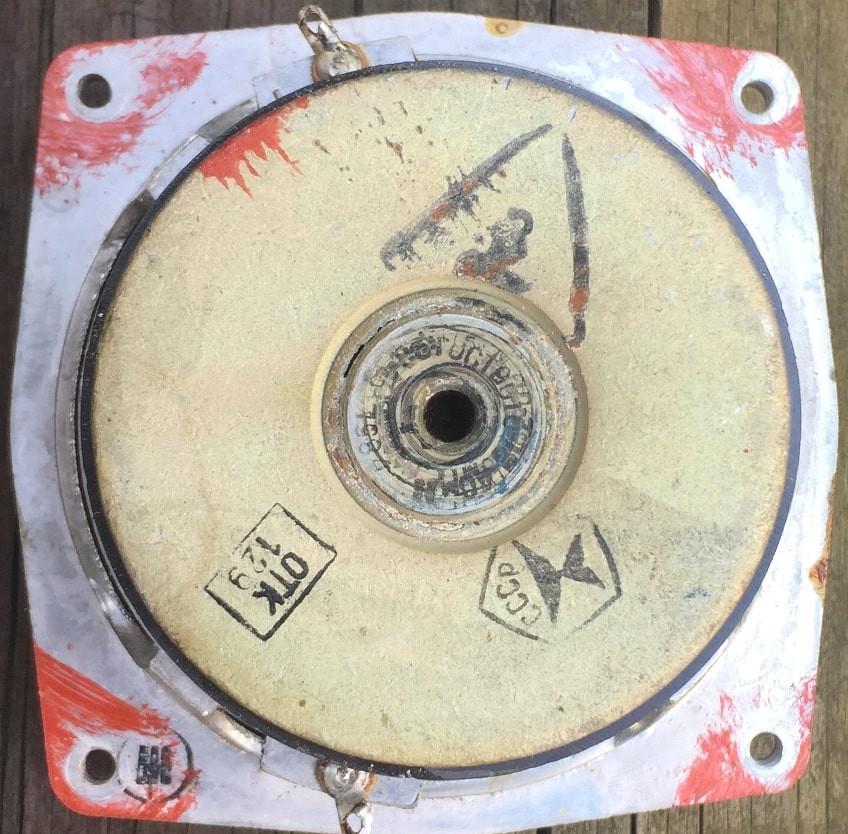

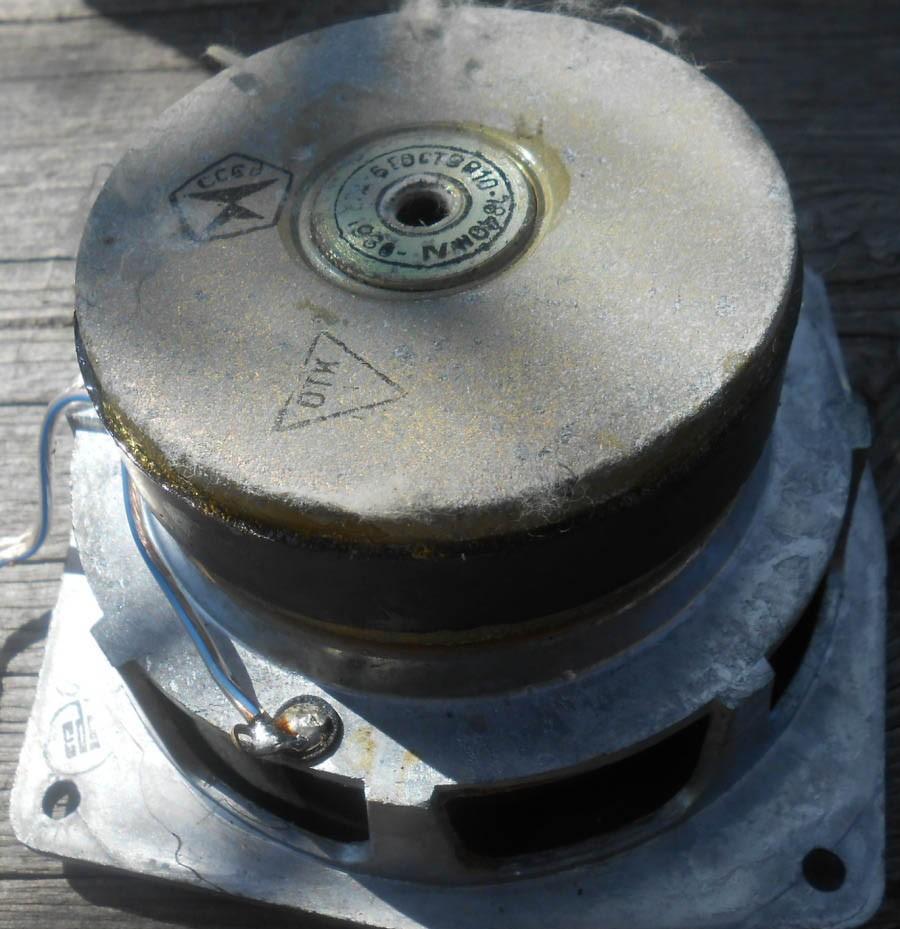

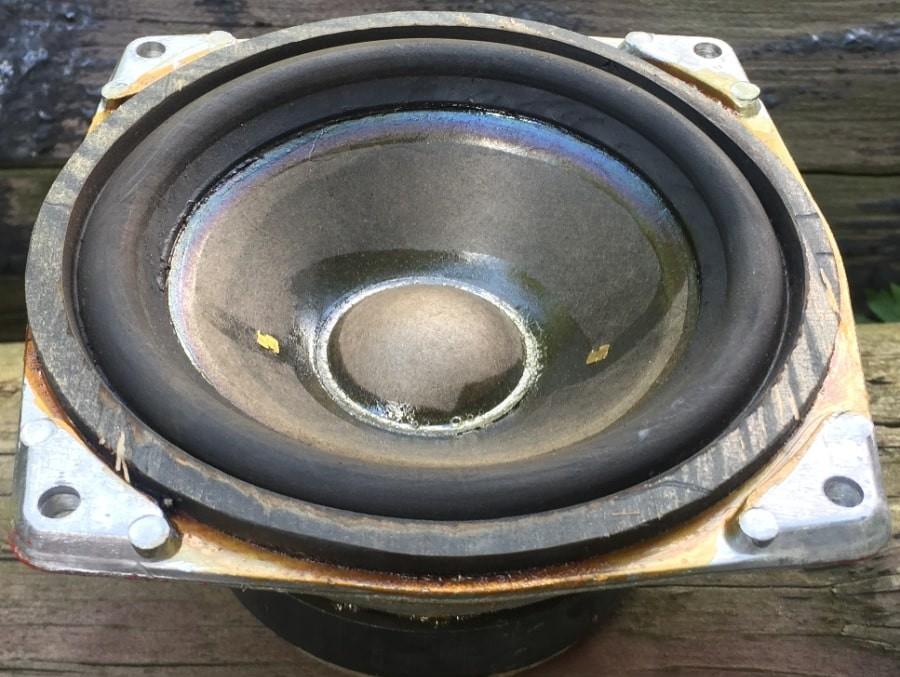

Конструкция 10ГДН-1 (6ГД-6)

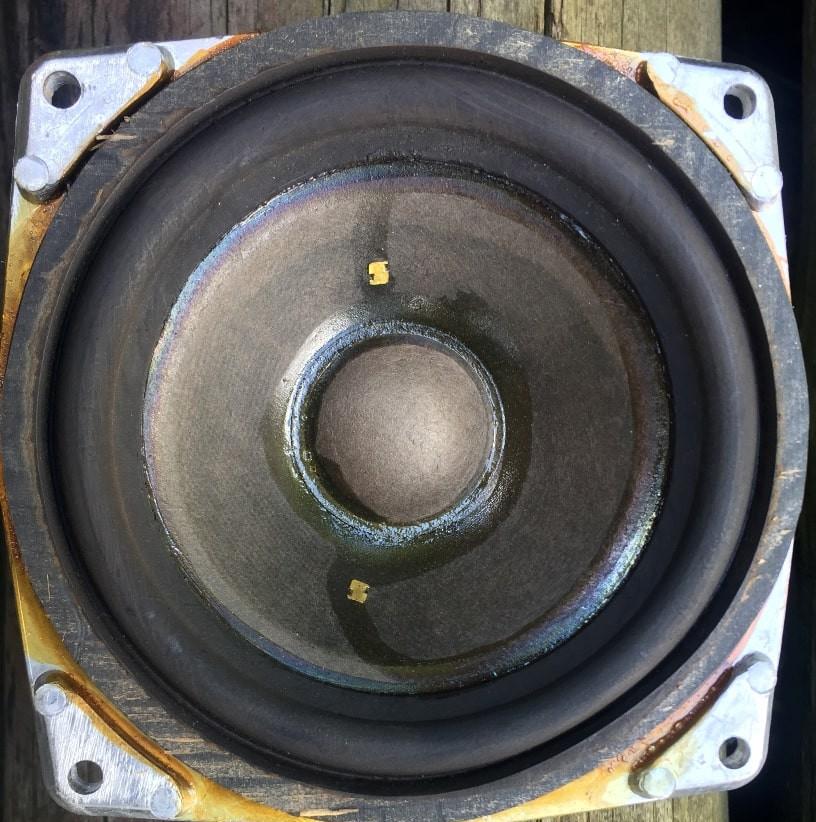

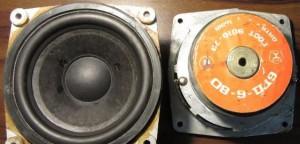

Головка электродинамического типа, , круглая, с не экранированной магнитной цепью. На самом деле с такой высокой резонансной частотой (60-80 Гц) громкоговоритель является , но в СССР была только классификация низкочастотный или среднечастотный громкоговоритель. До 1973 года резонансная частота указывалась на динамике для информации – 6ГД-6, по ГОСТу 9010-73 резонансную частоту включили в марку динамика: 6ГД-6-80.

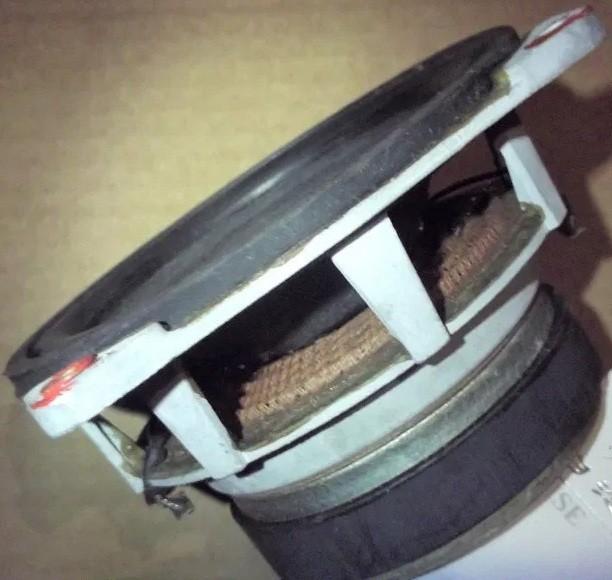

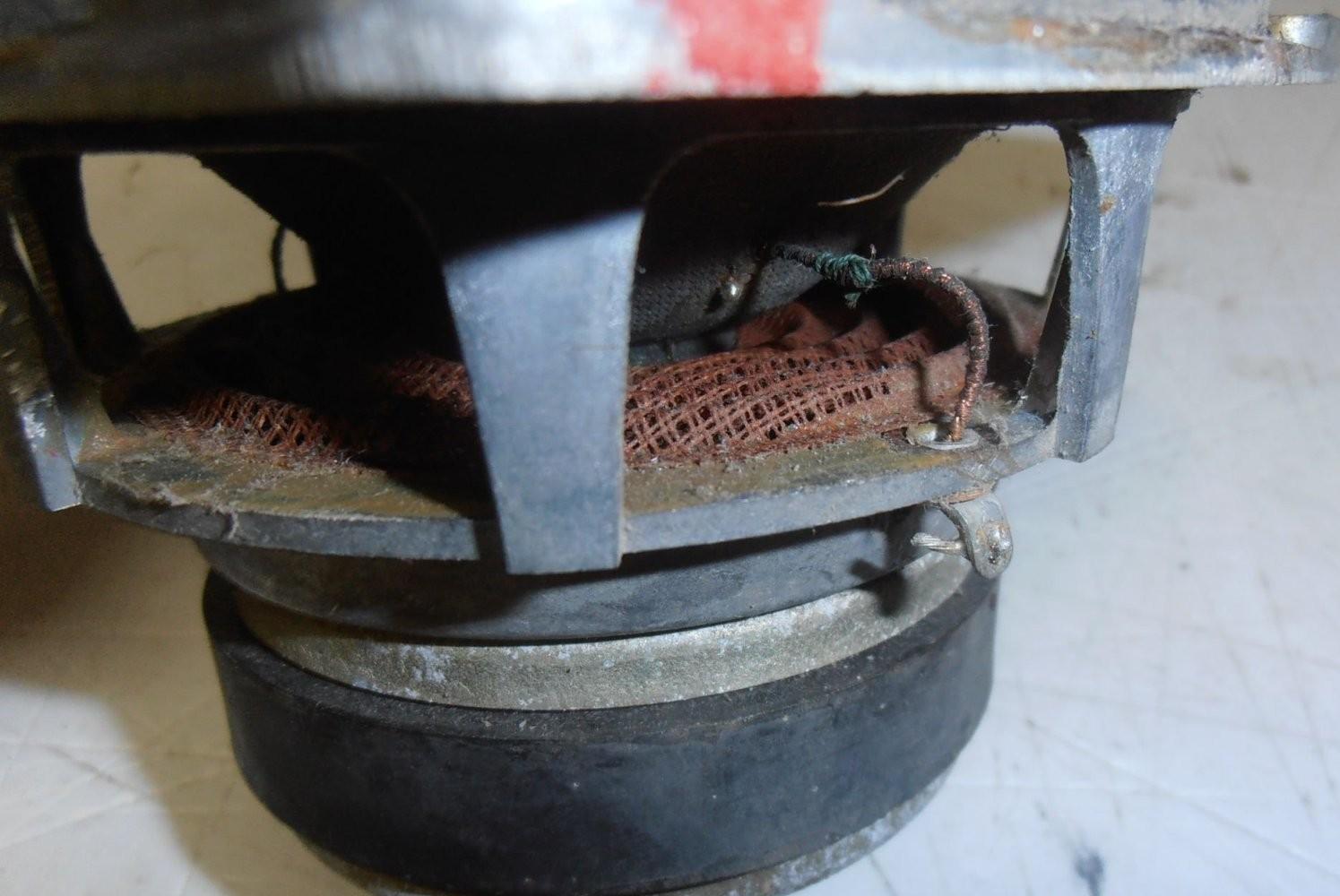

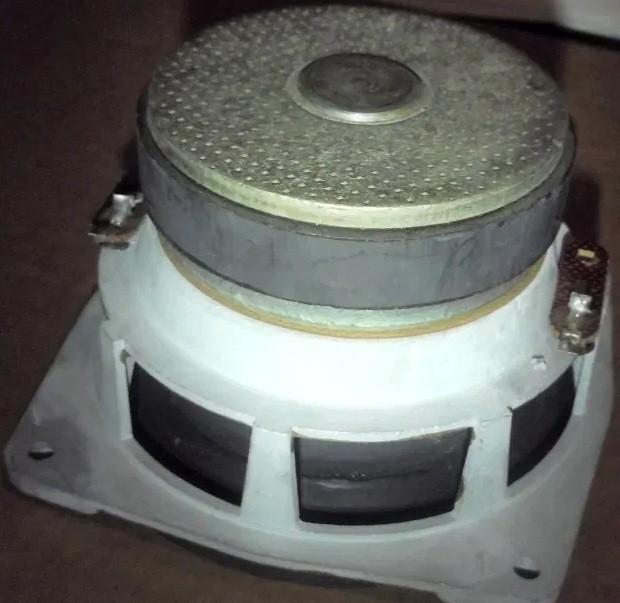

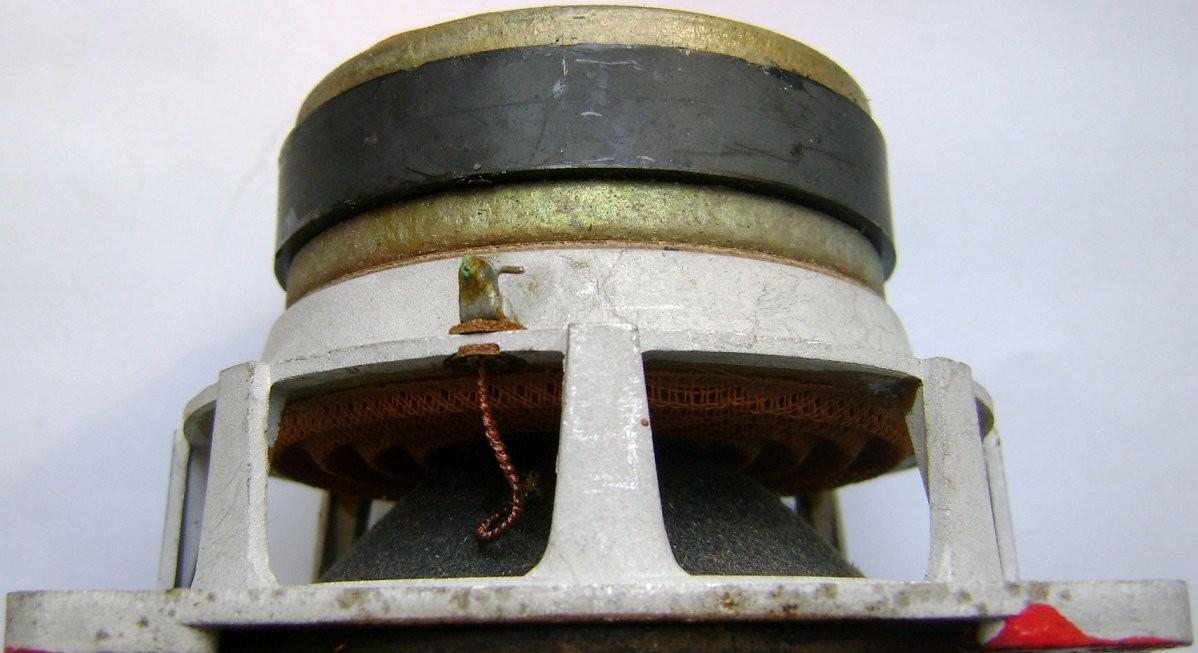

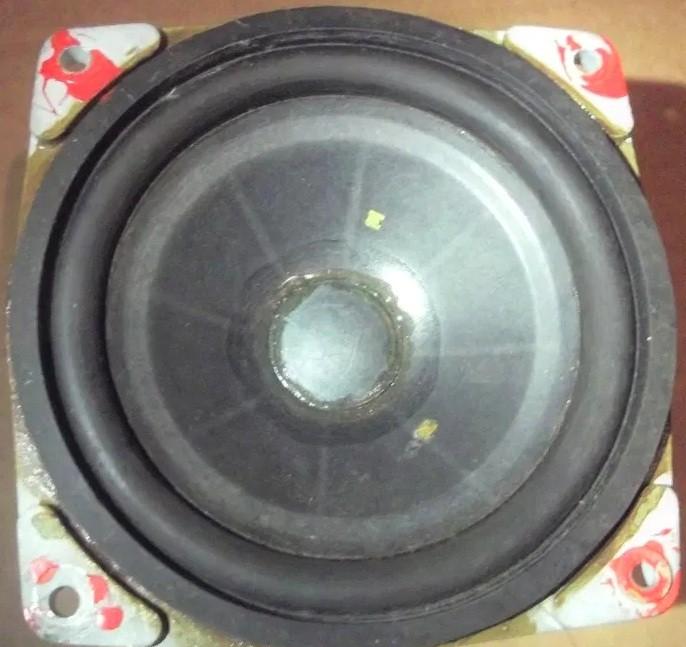

Рама изготовлена методом литья под давлением из алюминиевого сплава и мела несколько вариаций внешнего вида.

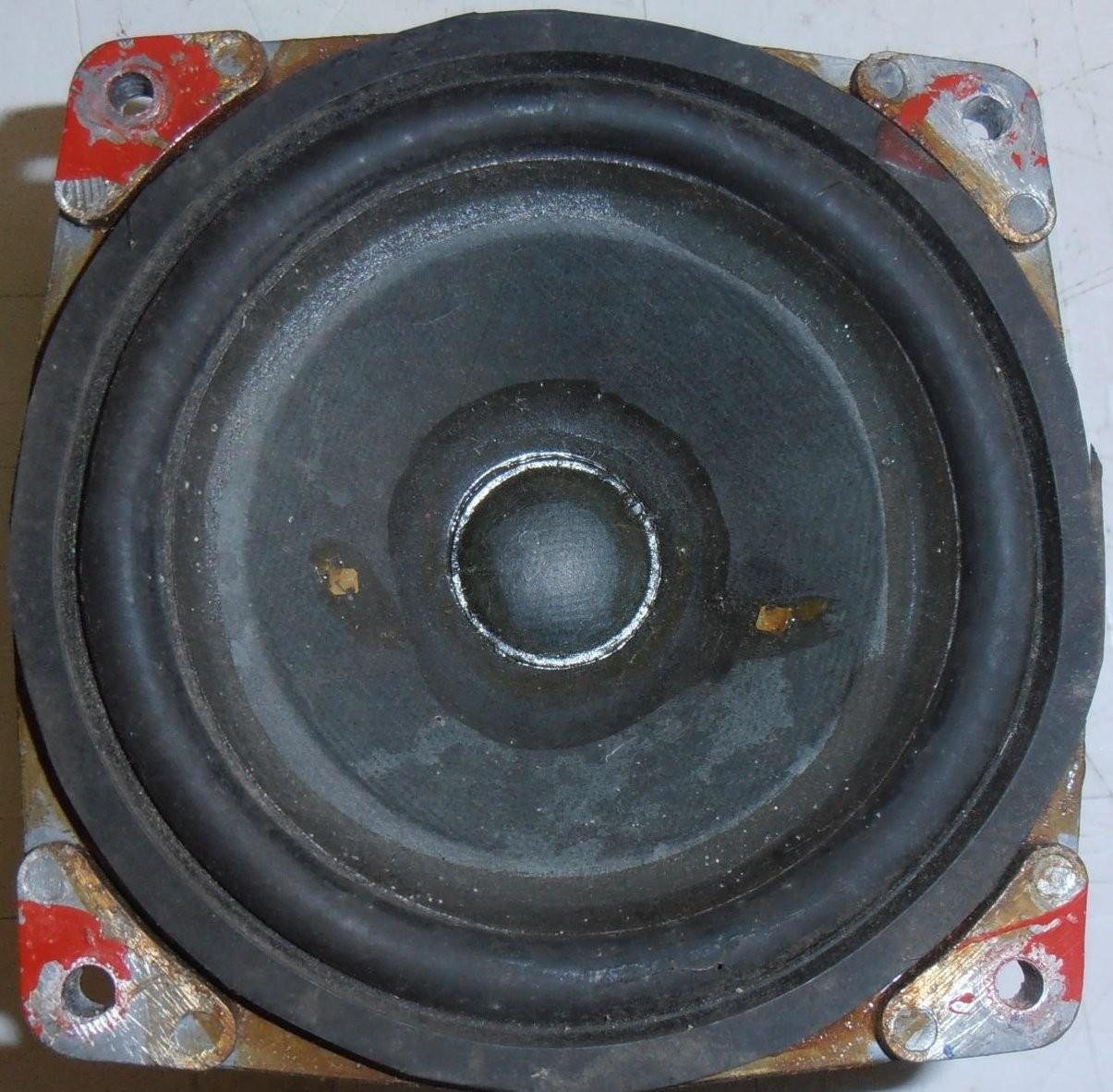

Уши под крепления винтов так же были разными:

Диффузор конусный из бумажной массы с пропиткой. Подвес тороидальной формы из резины. Колпачок сферической формы из бумажной массы.

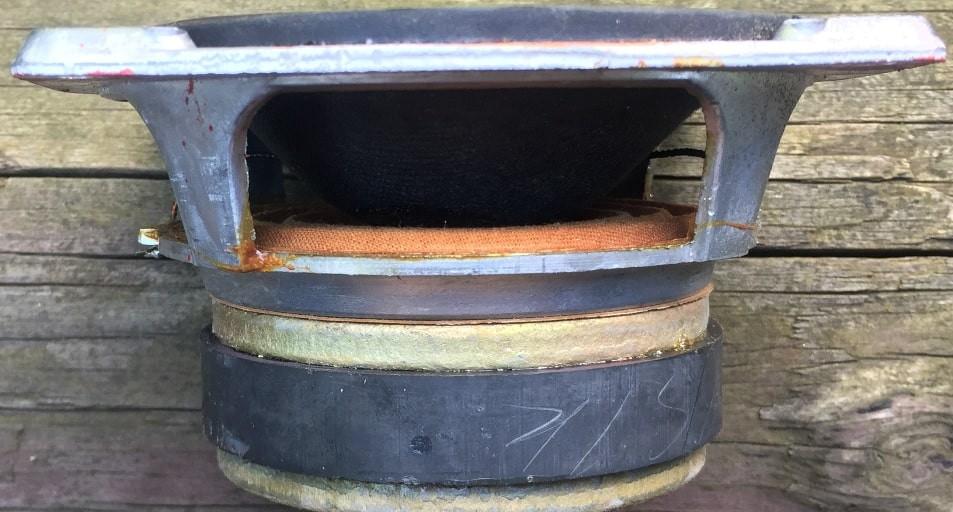

Центрирующая шайба из ткани с пропиткой. Была как с большим шагом плетения так и с малым.

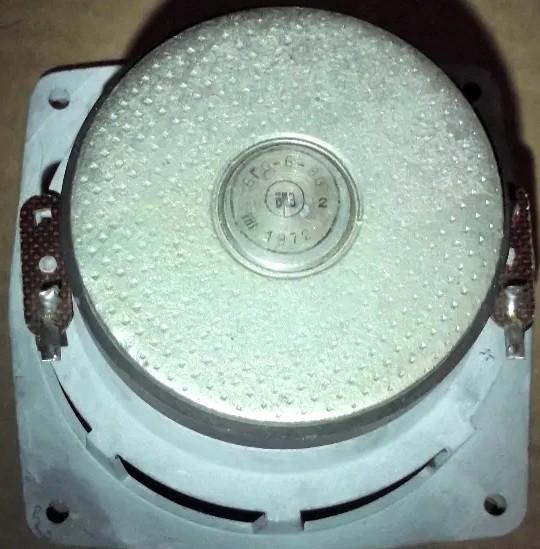

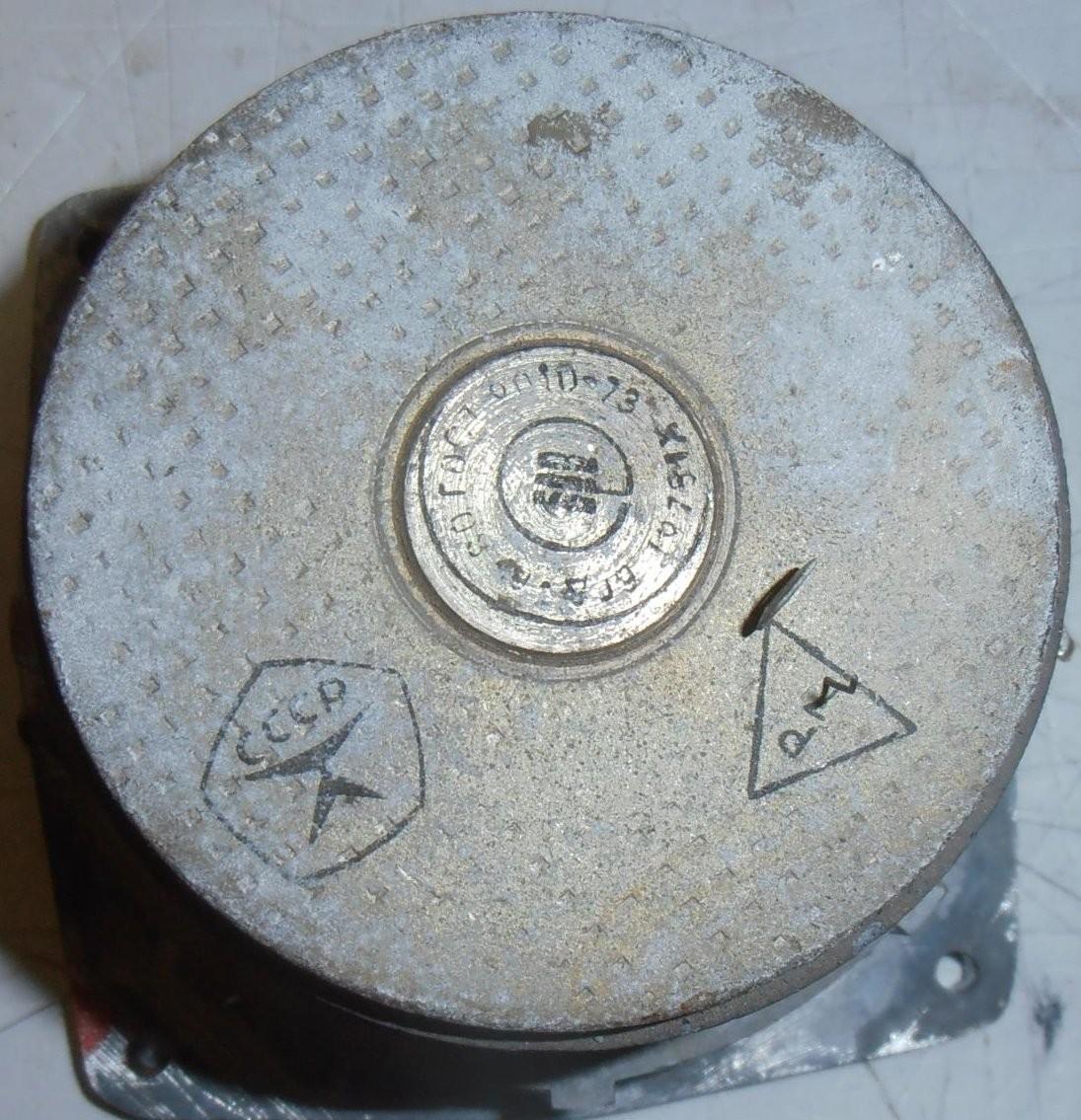

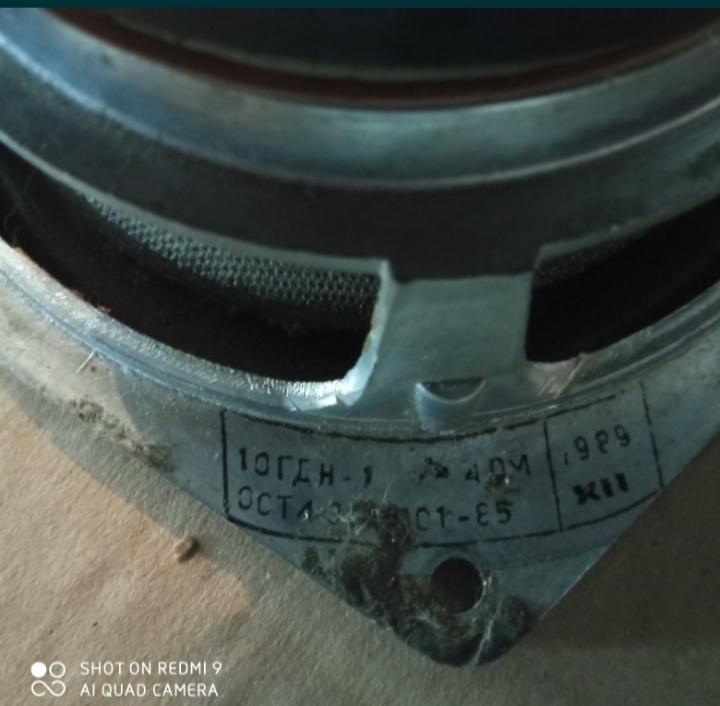

Штамп на раме 10ГДН-1-4:

Магнитная цепь 6ГД-6:

Кольцевой ферритовый магнит марки М22РА220 размером К85х35х15 мм.

Керн диаметром 24,9 мм.
Верхний фланец с отверстием диаметром 27,2 мм.

Высота воздушного зазора 7 мм, его радиальная ширина 1,15 мм, индукция в зазоре 0,95 Тл.

Звуковая катушка 6ГД-6:

Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,2 мм, намотка двухслойная, общее число витков 73, в первом слое 37 витков, во втором – 36, высота намотки 8,8 мм, омическое сопротивление 3,5 Ом. Каркас катушки изготовлен из бумаги К-120Н. Высота ЗК 20,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26,5 мм.
