Динамик 1 ГД-1 VEF: характеристики, размеры и применение

Динамик 1 ГД-1 VEF: характеристики и применение в советской технике

Динамик 1 ГД-1 VEF — это широкополосный громкоговоритель, выпускавшийся Рижским заводом «ВЭФ». Он широко применялся в портативных радиоприемниках и музыкальных центрах благодаря надежности и чистому звучанию. Если вас интересует более современная модель, обратите внимание на динамик 1 ГД-4 VEF, который предлагает улучшенные параметры.

Акустические динамики модели 1 ГД-1 VEF представляют собой классический пример надежной и качественной продукции советской звуковой техники. Эти динамики широко использовались в различных радиоприемниках и музыкальных центрах, подтверждая свою надежность временем и практическим использованием.

Модель 1 ГД-1 разработана с учетом высоких требований к качеству звука и долговечности. Диффузор динамика выполнен из надежного и долговечного материала, обеспечивающего глубокий и сбалансированный звук с минимальными искажениями. Ход диффузора и параметры общей конструкции позволяют добиться высокой чувствительности и отличной реакции на разные частоты.

Диаметр динамика составляет оптимальные размеры для интеграции в различные системы, а применение высококачественных материалов в конструкции обеспечивает стабильную и надежную работу. Кроме того, динамики характеризуются низким весом, что делает их удобными для монтажа в большинство акустических систем. Для сравнения можно рассмотреть динамик 0,2 ГД-1.

Эти динамики не привередливы к вопросам полярности подключения, что значительно упрощает их эксплуатацию. Кроме того, благодаря своей долговечности и высокому качеству звука, динамики 1 ГД-1 VEF остаются популярными даже в наше время, среди любителей и коллекционеров техники прошлого века. Также стоит упомянуть динамик 2 ГД-8 VEF как еще одну удачную разработку завода.

Таблица характеристик 1 ГД-1 VEF

Параметр	Значение
Номинальная мощность	1 Вт (до 3 Вт)
Предельная шумовая мощность	1,5 Вт
Номинальное сопротивление	8 Ом
Сопротивление по постоянному току	6,5 Ом (±0,7 Ом)
Чувствительность	90-91 дБ
Рабочий диапазон частот	200 – 4000 Гц
Частота основного резонанса	240 Гц (±40 Гц)
Ход диффузора	4 мм
Диаметр диффузора	10 см (4 дюйма)
Размеры (диаметр х глубина)	Ø90 х 57 мм
Диаметр магнита	25 мм
Масса	200 г (0,2 кг)
Тип магнита	Керновый
Материал диффузора	Бумага
Каркас катушки	Бумажный

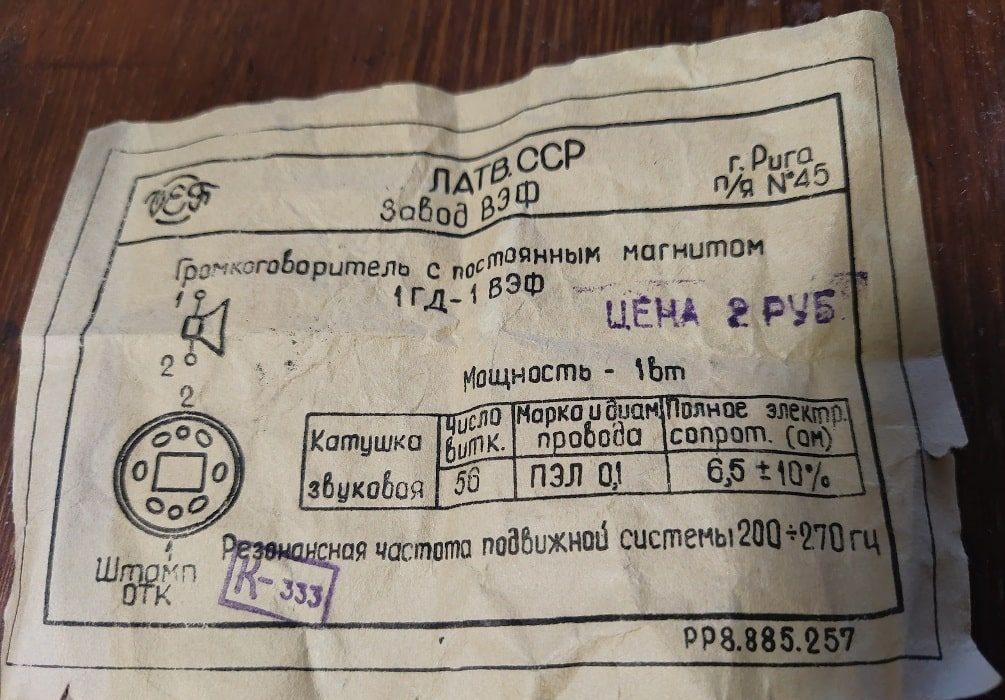

Провод катушки	ПЭЛ-0,1 мм (56 витков)

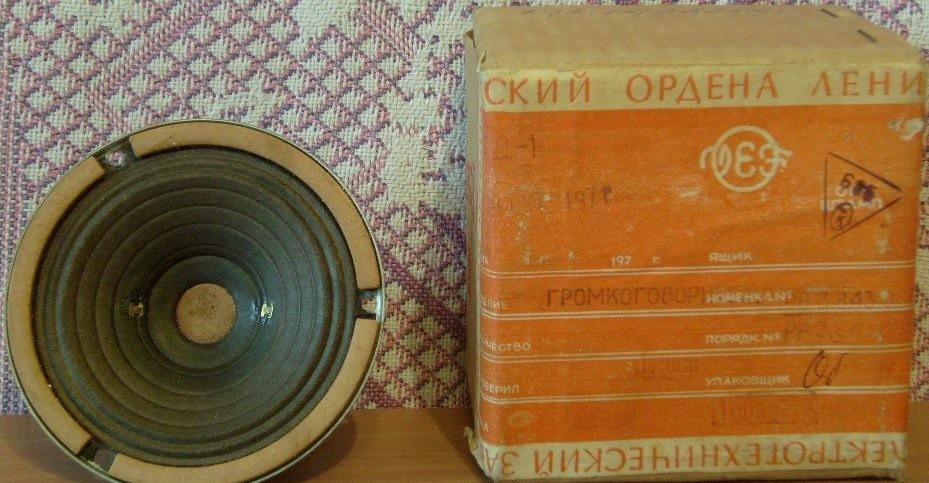

Изготовитель: электротехнический завод «ВЭФ», г. Рига, Латвия.

Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические характеристики 1ГД-1 VEF:

Эффективный рабочий диапазон частот: 200 – 4000 Гц

Неравномерность АЧХ: 17 дБ

Чувствительность: 91 дБ

Среднее стандартное звуковое давление: 0,23 Па

Номинальное электрическое сопротивление: 8 Ом

Номинальная мощность: 1 Вт

Предельная шумовая (паспортная) мощность: 1,5 Вт

Частота основного резонанса: 240 Гц (±40 Гц)

Размеры: Ø90х57 мм

Масса: 0,2 кг

Конструкция динамика 1ГД-1 VEF:

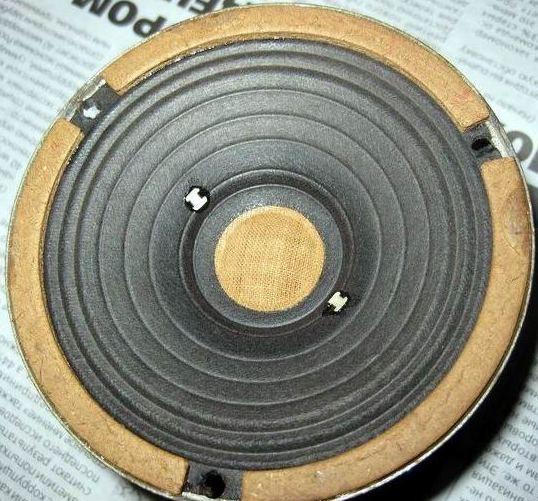

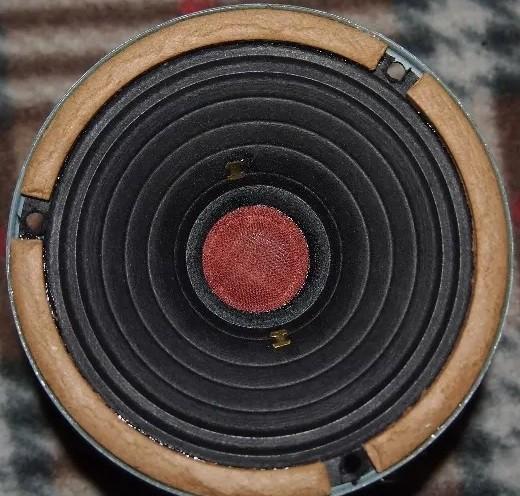

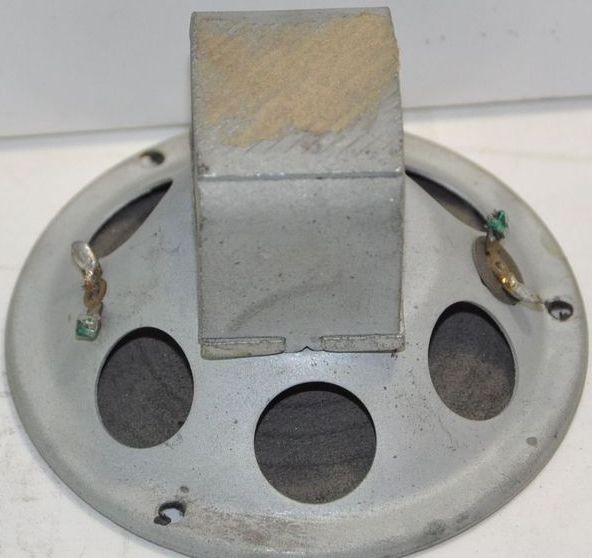

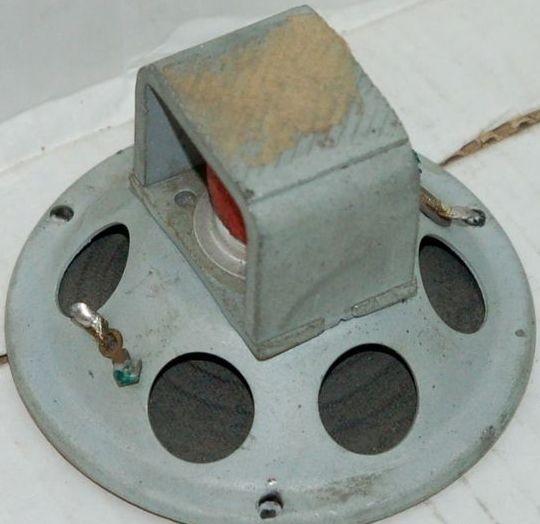

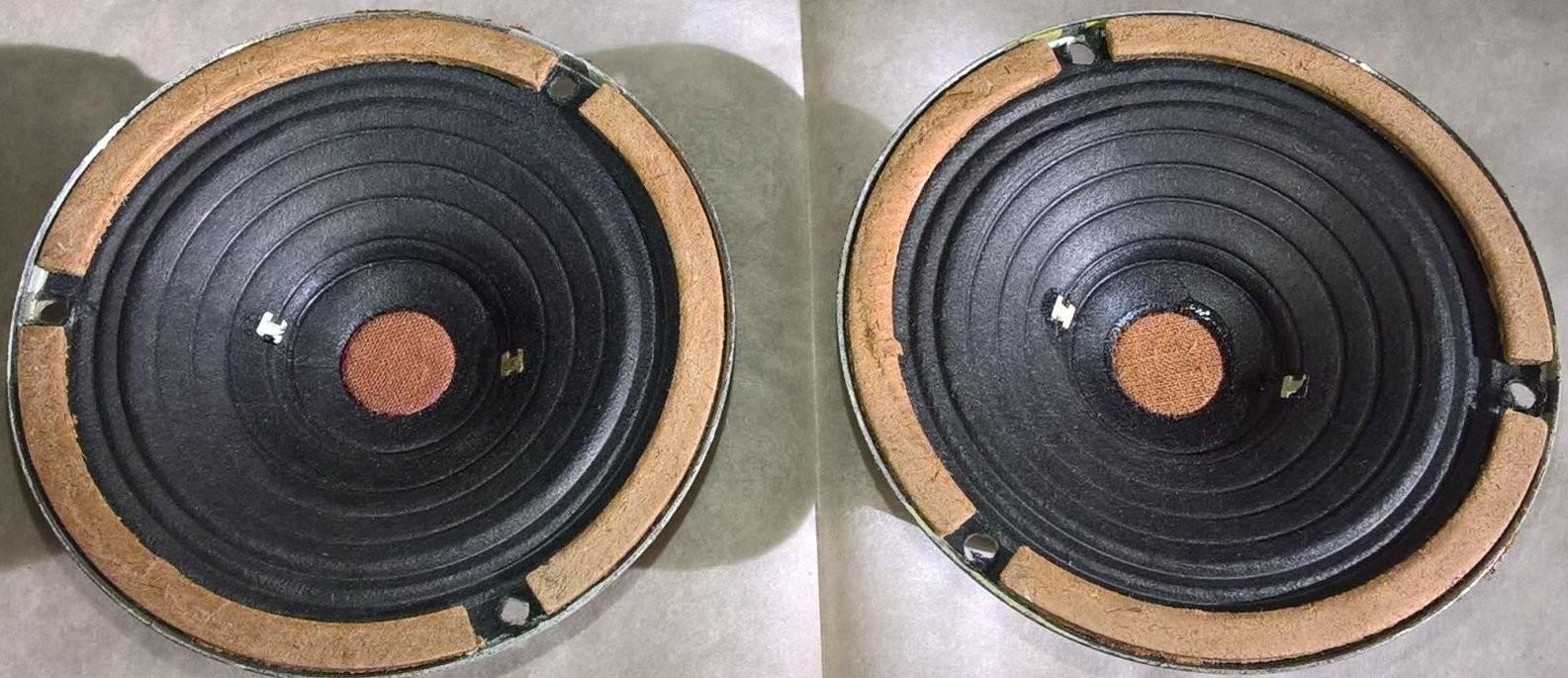

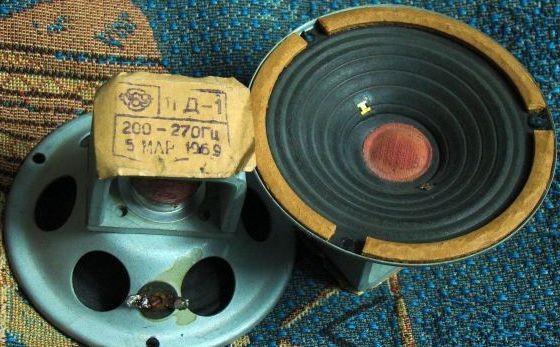

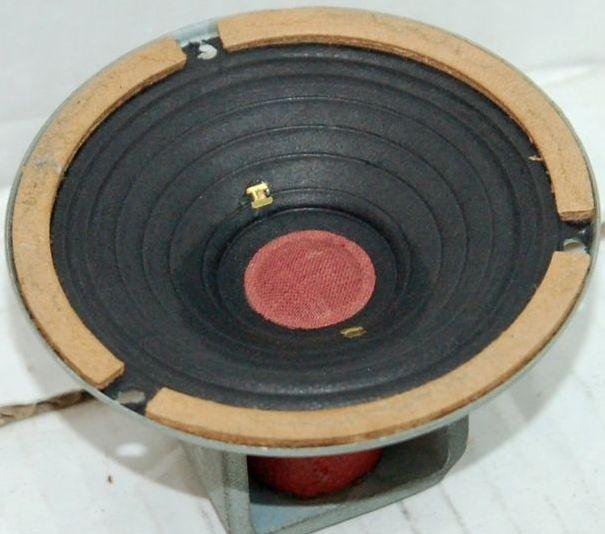

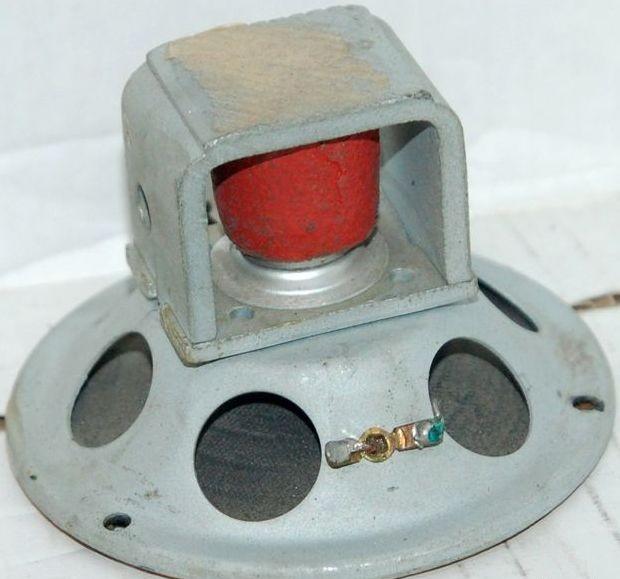

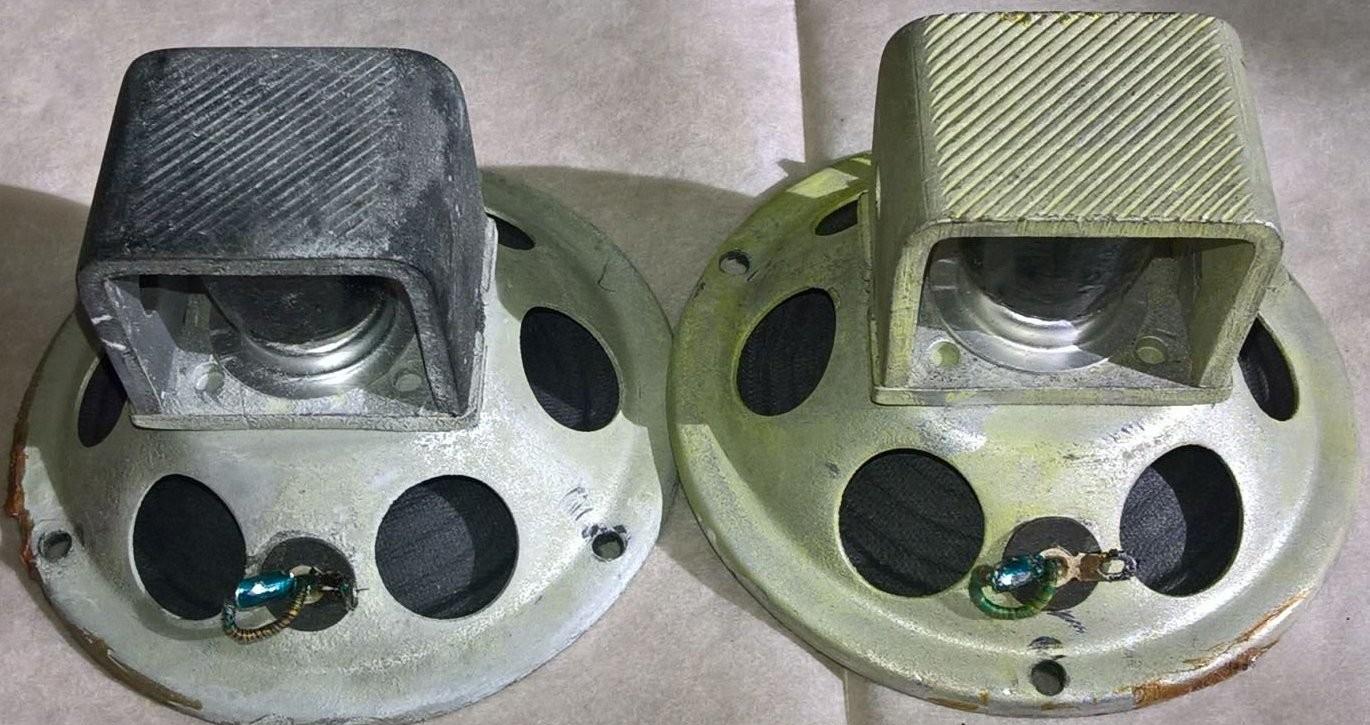

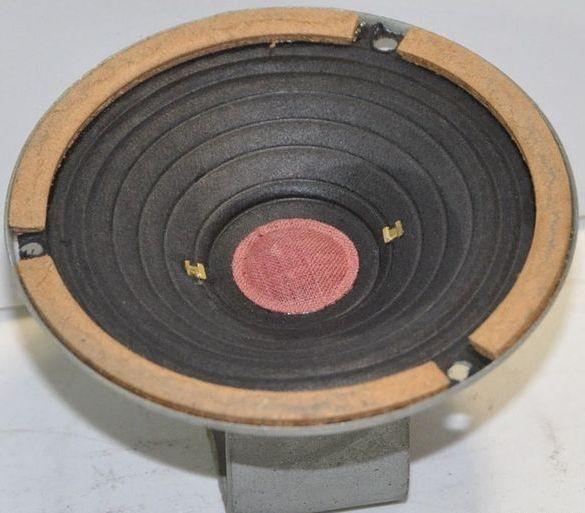

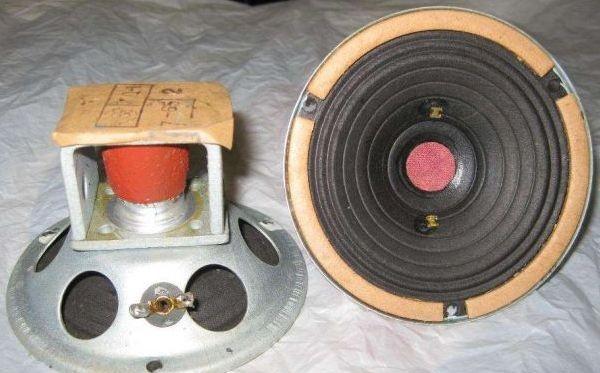

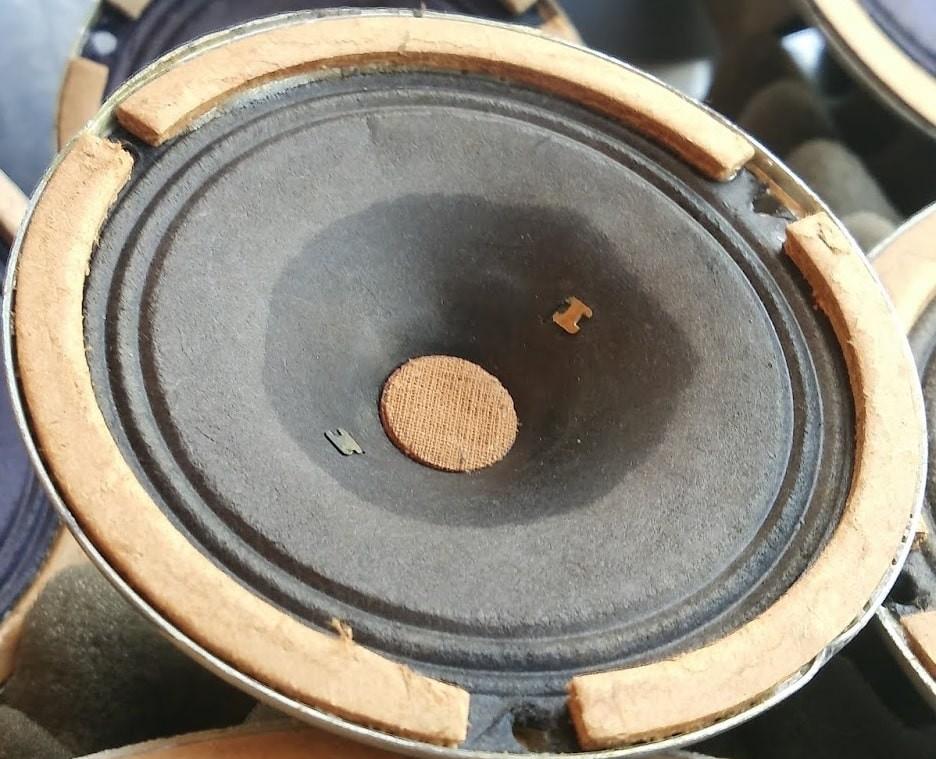

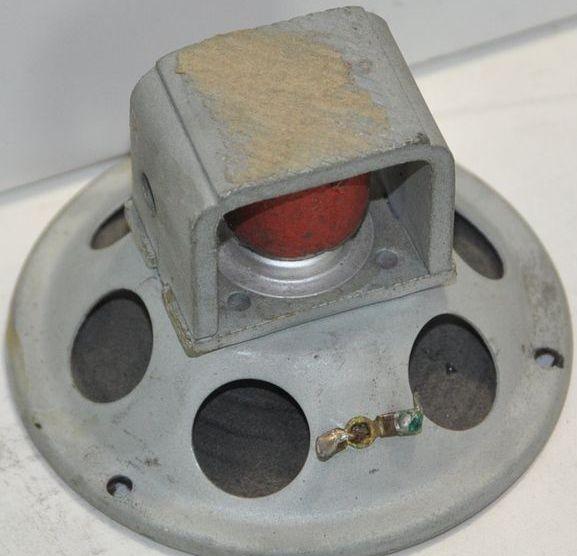

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с керновым магнитом в магнитной цепи. Рама изготовлена штамповкой из стали. Диффузор с подвесом выполнены из бумаги. Диффузор выпускался как с ребрами жесткости, так и гладкой образующей. Пылезащитный колпачок тканевый с пропиткой. Каркас звуковой катушки бумажный. Сопротивление по постоянному току 6,5 Ом (±0,7 Ом).
