USB Audio, I2S, TDM интерфейсы — это три ключевых цифровых протокола для передачи аудиоданных между микроконтроллерами, ЦАП, АЦП, кодеками и хост-системами в современной электронике. Правильный выбор интерфейса определяет не только качество звука, но и архитектурную гибкость устройства, количество каналов, задержку и итоговую стоимость разработки. Студия выполняет полный цикл проектирования устройств с цифровыми аудиоинтерфейсами: от схемотехники и трассировки печатных плат до разработки прошивок с поддержкой USB Audio Class, I2S и TDM, прототипирования и подготовки к серийному производству. В материале разобраны технические особенности каждого интерфейса, сценарии их совместного применения и типовые ошибки, которые приводят к деградации сигнала и срыву сроков проекта.

Главное

• USB Audio Class обеспечивает передачу до 16 аудиоканалов одновременно со скоростью до 480 МГц по шине USB 2.0, что делает его основным интерфейсом для подключения к компьютерам и мобильным устройствам.
• I2S (Integrated Inter-chip Sound) — это внутриплатный интерфейс передачи несжатого цифрового аудио, который использует три сигнальные линии: тактовую, данные и сигнал выбора канала.
• TDM (Time Division Multiplexing) позволяет передавать несколько аудиоканалов по одной линии данных с временным разделением, что сокращает количество проводников и упрощает трассировку многоканальных систем.
• Совместное применение USB Audio, I2S, TDM интерфейсов даёт возможность строить устройства с цифровым трактом от входа до выхода без аналоговых преобразований, снижая уровень шумов на 20–30 дБ по сравнению с аналоговыми соединениями.
• Студия проектирует схемы с учётом согласования импеданса, гальванической развязки и электромагнитной совместимости, что критично для аудиоустройств с высоким отношением сигнал/шум.
• Стоимость разработки зависит от сложности интерфейсной части, количества каналов и требований к сертификации, но всегда прогнозируется на этапе анализа технического задания.

Что такое USB Audio, I2S, TDM интерфейсы?

Определение и назначение

USB Audio, I2S, TDM интерфейсы — это три различных способа организации цифровой передачи аудиоданных, каждый из которых решает свою задачу в архитектуре электронного устройства. USB Audio Class описывает стандартный протокол передачи аудиопотоков по универсальной последовательной шине, позволяя устройству определяться в операционной системе как звуковая карта без установки специализированных драйверов. I2S, или Integrated Inter-chip Sound, разработан для соединения цифровых аудиокомпонентов внутри одного устройства — микроконтроллера, ЦАП, АЦП, DSP-процессора — с минимальной задержкой и без сжатия данных. TDM-интерфейс расширяет возможности I2S, мультиплексируя несколько аудиоканалов на одной линии данных, что особенно востребовано в профессиональных многоканальных системах.

Каждый из этих интерфейсов оперирует цифровым представлением звука в формате ИКМ (импульсно-кодовая модуляция), где аналоговый сигнал дискретизируется с определённой частотой дискретизации и разрядностью. Частота дискретизации определяет, сколько выборок сигнала выполняется в секунду, а разрядность задаёт количество бит на каждую выборку, влияя на динамический диапазон. Для стандартного аудио минимальной рекомендованной частотой является 44.1 кГц, для высококачественного звука — 96 кГц и выше. Разрядность в современных аудиосистемах обычно составляет 16, 24 или 32 бита, причём 24-битный цифровой аудиопоток стал стандартом для профессиональной записи благодаря динамическому диапазону около 144 дБ.

Зачем нужны цифровые аудиоустройства

Цифровые аудиоустройства решают фундаментальную задачу — минимизацию потерь и искажений при передаче звукового сигнала. В аналоговом тракте каждый метр кабеля, каждый разъём и каждый усилительный каскад вносит шум, нелинейные искажения и затухание. Цифровая передача по протоколам USB Audio, I2S и TDM сохраняет аудиоданные в неизменном виде до момента преобразования в аналоговую форму непосредственно на выходе ЦАП. По данным из контекста, использование цифровых интерфейсов может снизить уровень шумов на 20–30 дБ по сравнению с аналоговыми соединениями, что делает звук более чистым и детализированным.

Для инженеров-разработчиков цифровые интерфейсы открывают возможность гибкого проектирования архитектуры. Один и тот же аудиопоток может маршрутизироваться между различными узлами устройства без потери качества: например, микроконтроллер принимает данные по USB Audio, обрабатывает их в DSP-блоке, а затем передаёт на ЦАП по I2S или TDM. Такая архитектура упрощает проектирование аудиосистем, снижает количество аналоговых цепей и позволяет реализовывать сложные функции — эквалайзеры, кроссоверы, микшеры — в цифровом домене.

Где применяются эти интерфейсы

Область применения USB Audio, I2S и TDM интерфейсов охватывает широкий спектр устройств — от потребительской электроники до профессионального студийного оборудования. USB Audio Class используется в USB-микрофонах, внешних звуковых картах, USB-ЦАП, гарнитурах и аудиоинтерфейсах для домашних студий. I2S является стандартом де-факто для соединения микроконтроллеров с аудиокодеками в портативных колонках, смарт-динамиках, автомобильных головных устройствах и IoT-устройствах с голосовым управлением. TDM-интерфейсы востребованы в профессиональных аудиосистемах, где требуется передача восьми и более каналов по одному кабелю — например, в цифровых микшерных пультах, системах записи и вещательном оборудовании.

Студия применяет эти интерфейсы при разработке встраиваемых систем, где аудиотракт является частью более сложного устройства: контроллеров умного дома с голосовым ассистентом, автомобильных мультимедийных систем, медицинского оборудования со звуковой сигнализацией, промышленных панелей оператора с аудиообратной связью. В каждом случае выбор конкретного интерфейса определяется требованиями к количеству каналов, длине линии, устойчивости к помехам и стоимости компонентов.

Как это работает: технические детали и архитектура

Сигналы интерфейса I2S

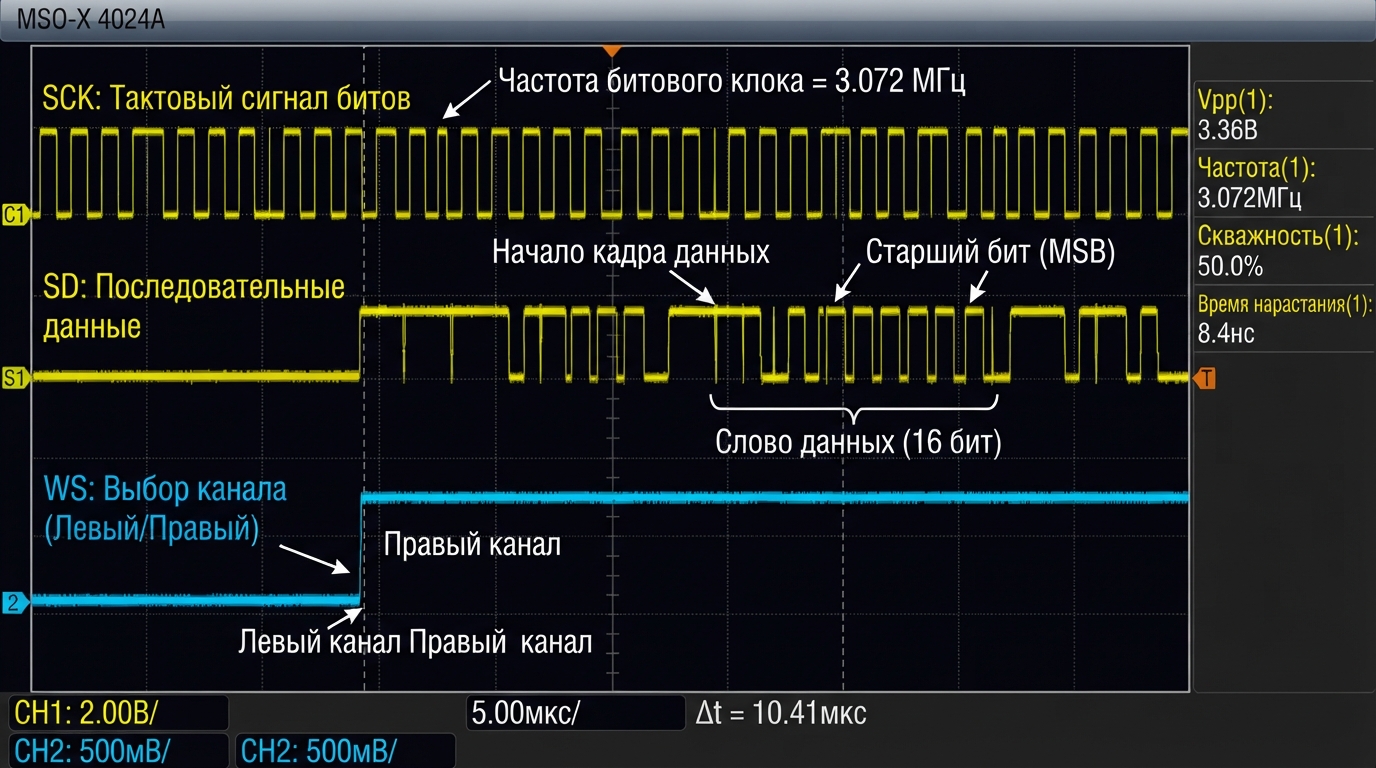

I2S использует минимальный набор сигналов интерфейса для синхронной передачи аудиоданных. Базовая конфигурация включает три линии: тактовую (SCK), данные (SD) и сигнал выбора канала (WS). Тактовая линия задаёт частоту передачи бит, линия данных переносит последовательный поток аудиосэмплов, а сигнал выбора канала определяет, к какому каналу — левому или правому — относится текущий передаваемый бит. Такая синхронизация обеспечивает точную передачу стереосигнала без дополнительных служебных данных.

Важной особенностью I2S является разделение устройств на ведущий режим и ведомый режим. Ведущее устройство генерирует тактовые сигналы SCK и WS, а ведомое устройство принимает их и синхронизирует с ними свою передачу или приём данных. В зависимости от архитектуры системы ведущим может выступать микроконтроллер, DSP-процессор или даже аудиокодек с собственным тактовым генератором. Выравнивание данных в I2S имеет особенность: передаваемое слово сдвигается на один бит относительно сигнала выбора канала, что необходимо учитывать при проектировании совместимости между компонентами разных производителей.

Протокол TDM: мультиплексирование каналов

TDM-интерфейс расширяет концепцию I2S, добавляя возможность передачи нескольких аудиоканалов по одной линии данных. Временное разделение каналов работает следующим образом: в пределах одного периода сигнала синхронизации последовательно передаются сэмплы для каждого канала — сначала канал 1, затем канал 2, и так далее до последнего канала. Это позволяет передавать, например, восемь каналов по одной линии данных вместо восьми отдельных I2S-шин, что значительно упрощает трассировку печатной платы и снижает количество выводов микроконтроллера.

Для корректной работы TDM необходима точная синхронизация между передатчиком и приёмником. Частота тактового сигнала должна быть достаточной для передачи всех каналов в пределах одного периода дискретизации. Например, для восьми каналов с разрядностью 24 бита и частотой дискретизации 48 кГц тактовая частота должна составлять не менее 8 × 24 × 48 000 = 9.216 МГц. На практике используются и более высокие тактовые частоты, учитывающие дополнительные служебные биты и зазоры между канальными слотами. Протокол TDM особенно эффективен в профессиональных аудиосистемах, где требуется передача большого количества каналов по ограниченному числу проводников, что снижает затраты на оборудование и кабели.

USB Audio Class: от шины до звукового потока

USB Audio Class работает на более высоком уровне абстракции по сравнению с I2S и TDM. Устройство с поддержкой этого класса определяется хостом как стандартная звуковая карта, что исключает необходимость разработки специализированных драйверов для Windows, macOS и Linux. Протокол USB 2.0 обеспечивает передачу данных со скоростью до 480 Мбит/с, чего достаточно для передачи до 16 аудиоканалов одновременно. Для более требовательных применений используется USB 3.0 с пропускной способностью до 5 Гбит/с, а девятиконтактный разъём USB3-TypeB становится стандартом для профессиональных аудиоинтерфейсов.

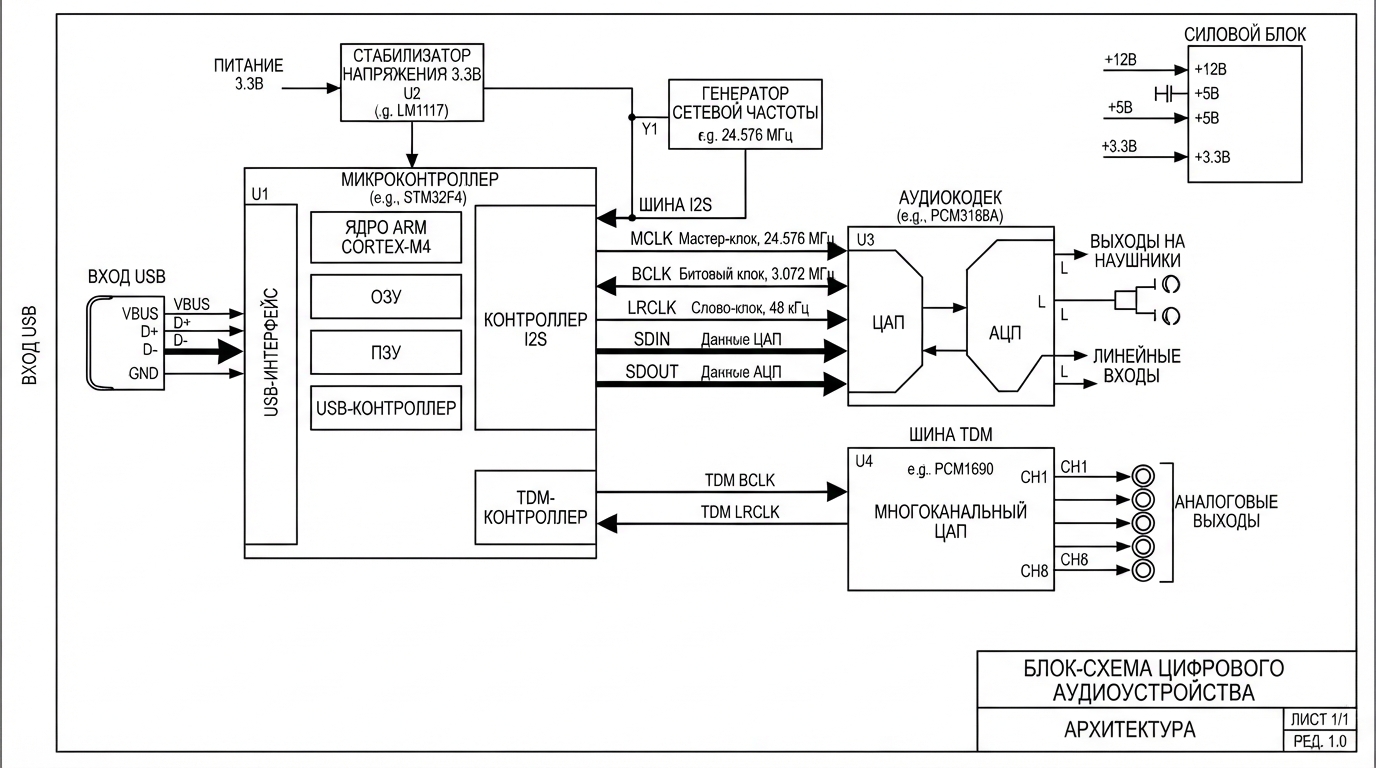

Внутри устройства USB-контроллер принимает аудиопоток, буферизует его и передаёт на обработку в формате I2S или TDM. Такая связка позволяет использовать готовые аудиокодеки, которые не имеют собственного USB-интерфейса, но поддерживают I2S. Микроконтроллер в этом случае выполняет роль моста между USB-шиной и внутриплатными аудиошинами, а также может реализовывать дополнительную обработку сигнала — регулировку громкости, эквализацию, микширование. Для конфигурирования кодеков и управления параметрами используется интерфейс I2C — двухпроводная шина, работающая по принципу мастер-слейв с адресацией до 128 устройств.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Основная идея тут – это синхронизация взятия выборка АЦП и шим-сигнала. Неважно, используем ли мы один шунт или три шунта, устройство выборки и хранения должно захватить сигнал стокового датчика примерно посередине длительности шим-импульса.

Синхронизация и тактирование

Синхронизация является критическим аспектом при проектировании цифровых аудиоустройств. Нестабильность тактового сигнала приводит к джиттеру — временным флуктуациям момента выборки, которые напрямую ухудшают качество звука. Для высококачественных аудиосистем используются кварцевые генераторы с низким фазовым шумом, а для профессионального оборудования — генераторы с температурной компенсацией. В системах с несколькими устройствами синхронизация может осуществляться через встроенный тактовый сигнал или внешний источник синхронизации, как это реализовано в протоколе MADI.

При проектировании печатной платы важно учитывать трассировку тактовых линий: они должны быть максимально короткими, иметь согласованный импеданс и быть отделены от линий данных и питания. Несогласованные линии передачи приводят к отражениям и стоячим волнам, что вызывает потерю сигнала и ухудшение качества передачи. Коэффициент стоячей волны (SWR) показывает степень несоответствия: значение 1.00 означает идеальное согласование, тогда как значения выше указывают на проблемы, требующие пересмотра топологии.

Что входит в услугу

Студия выполняет полный цикл разработки устройств с USB Audio, I2S и TDM интерфейсами, закрывая все этапы от идеи до серийного производства. Каждый проект начинается с детального анализа технического задания и завершается передачей полного пакета документации, необходимого для производства.

• Разработка схемотехники: выбор микроконтроллера с поддержкой USB 2.0 OTG или USB 2.0 Host, подбор аудиокодека с I2S-интерфейсом, проектирование цепей тактирования, питания и согласования импеданса.
• Проектирование печатной платы: трассировка сигнальных линий I2S и TDM с учётом требований по длине и экранированию, разводка USB-дифференциальных пар с контролируемым импедансом 90 Ом, размещение компонентов с учётом электромагнитной совместимости.
• Разработка прошивки: реализация USB Audio Class с поддержкой частот дискретизации 44.1, 48, 96 и 192 кГц, драйверы I2S и TDM с настройкой ведущего и ведомого режимов, конфигурирование кодеков по I2C.
• Прототипирование: изготовление опытных образцов, отладка аудиотракта, измерение параметров сигнала — отношения сигнал/шум, коэффициента гармоник, джиттера.
• Тестирование и отладка: проверка совместимости с операционными системами, испытания на устойчивость к электромагнитным помехам, стресс-тесты при максимальной нагрузке каналов.
• Подготовка к производству: разработка тестовых прошивок для производственного контроля, создание методик проверки аудиотракта, сопровождение при запуске серии.

Клиент получает на выходе полный комплект документации: принципиальные схемы в формате САПР, Gerber-файлы печатной платы, исходный код прошивки с комментариями, отчёты об испытаниях с измеренными параметрами, а также рекомендации по выбору компонентов для серийного производства.

План работ и этапы

Разработка устройства с цифровыми аудиоинтерфейсами разбивается на последовательные этапы, каждый из которых завершается измеримым результатом. Длительность проекта зависит от сложности аудиотракта, количества каналов и требований к сертификации, но типовая разработка занимает от восьми до шестнадцати недель.

Каждый этап включает контрольные точки, на которых заказчик получает промежуточные результаты и может корректировать требования. Такой подход исключает ситуацию, когда дорогостоящая ошибка обнаруживается только на финальном тестировании.

Сколько это стоит

Стоимость разработки устройств с USB Audio, I2S и TDM интерфейсами определяется несколькими факторами: сложностью схемотехники, количеством каналов, требованиями к качеству звука и необходимостью сертификации. Компоненты для аудиоустройств варьируются в широком диапазоне: от 5–10 долларов за простые аудиокодеки до 100 долларов и выше за высококачественные ЦАП. Микроконтроллеры с аппаратной поддержкой USB Audio Class находятся в диапазоне 3–15 долларов, а тактовые генераторы с низким джиттером — от 1 до 20 долларов.

Разработка программного обеспечения и прошивок также требует значительных затрат, зависящих от сложности аудиообработки и количества поддерживаемых режимов. Время разработки может составлять от нескольких недель до нескольких месяцев, что напрямую влияет на общую стоимость проекта. Сертификация продукции — FCC, CE и другие — добавляет от 5 000 до 20 000 долларов в зависимости от сложности устройства и требований к тестированию.

При больших объёмах производства стоимость единицы значительно снижается благодаря экономии на масштабе: при выпуске 1 000 единиц себестоимость может быть на 20–30% ниже, чем при партии в 100 единиц. Оптимизация бюджета достигается за счёт выбора доступных компонентов с достаточными характеристиками, упрощения дизайна и использования открытых программных решений.

Почему выбирают нас

Студия специализируется на разработке электроники с цифровыми аудиоинтерфейсами, что позволяет избегать типичных ошибок, связанных с деградацией сигнала и проблемами совместимости. Глубокое понимание физики передачи сигналов — от согласования импеданса до минимизации джиттера — отличает проекты студии от решений, выполненных по типовым референс-дизайнам без учёта специфики конкретного применения.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Мы должны дать АЦП достаточно времени, либо дать достаточно большой ток, чтобы он успел зарядиться. Вот есть небольшая формула, которая позволяет нам оценить знаемкость, а какой нам нужен ток драйвера для того, чтобы заряжать наши емкости выборки хранения до нужной величины.

Практический опыт студии включает проекты с многоканальными TDM-системами, где требовалась передача восьми и более каналов по одной линии, и устройства с USB Audio Class, работающие без драйверов на всех основных операционных системах. Инженеры студии уделяют особое внимание цепям тактирования, применяя кварцевые генераторы с низким фазовым шумом и корректной трассировкой тактовых линий на печатной плате.

Примеры наших работ и кейсы

USB-аудиоинтерфейс для студийной записи

Задача: разработать внешний аудиоинтерфейс с поддержкой USB Audio Class, четырьмя входными и четырьмя выходными каналами, частотой дискретизации до 192 кГц и разрядностью 24 бита. Решение: применён микроконтроллер с аппаратным USB 2.0 OTG и аудиокодек с I2S-интерфейсом, поддерживающий TDM-режим для передачи восьми каналов. Тактирование реализовано на кварцевом генераторе с низким джиттером, цепи питания разделены для аналоговой и цифровой части. Результат: устройство определяется в Windows, macOS и Linux без установки драйверов, измеренное отношение сигнал/шум составило 112 дБ, суммарный коэффициент гармоник — менее 0.001%.

Многоканальная система для конференц-связи

Задача: спроектировать устройство с шестнадцатью аудиоканалами для системы конференц-связи с передачей данных на хост по USB. Решение: использован TDM-интерфейс с временным разделением шестнадцати слотов на одной линии данных, что сократило количество проводников с шестнадцати до одной линии. Применён USB 3.0 с девятиконтактным разъёмом USB3-TypeB для обеспечения достаточной пропускной способности. Результат: система передаёт шестнадцать каналов с частотой дискретизации 48 кГц без потерь, задержка сквозного тракта составила менее 5 мс.

Встраиваемый аудиомодуль для IoT-устройства

Задача: разработать компактный аудиомодуль с голосовым управлением для умного дома, работающий от батарейного питания. Решение: применён малопотребляющий микроконтроллер с I2S-интерфейсом и аудиокодеком с поддержкой режима низкого энергопотребления. Конфигурирование кодека выполняется по I2C, что позволило динамически изменять параметры в зависимости от режима работы. Результат: модуль обеспечивает захват голосовых команд с частотой дискретизации 16 кГц и воспроизведение ответов с качеством 48 кГц, потребляя в режиме ожидания менее 1 мА.

Типичные ошибки и как их избежать

Недостаточное внимание к тактированию

Одна из самых частых ошибок при разработке цифровых аудиоустройств — использование некачественных тактовых генераторов или некорректная трассировка тактовых линий. Джиттер тактового сигнала напрямую ухудшает качество звука, особенно на высоких частотах дискретизации 96 и 192 кГц. Студия применяет кварцевые генераторы с низким фазовым шумом и трассирует тактовые линии с минимальной длиной и согласованным импедансом, что исключает эту проблему на этапе проектирования.

Игнорирование проблем электромагнитной совместимости

Цифровые аудиоинтерфейсы, особенно USB и TDM с высокими тактовыми частотами, являются источниками электромагнитных помех. Без корректного экранирования, разделения аналоговых и цифровых цепей, а также правильной разводки земли устройство может не пройти сертификацию EMC. Для минимизации помех студия использует экранированные кабели, размещает устройства вдали от источников электромагнитных помех и применяет качественные разъёмы, а также разделяет аналоговую и цифровую землю на печатной плате.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Когда у нас возникает дребезг земли, то бороться с ним будет крайне-крайне сложно. То есть здесь уже ни фильтром, ни конденсатором мы ничем не поможем.

Неправильный выбор выравнивания данных

Несовместимость по выравниванию данных между микроконтроллером и аудиокодеком — частая причина неработоспособности I2S-интерфейса. Разные производители могут использовать различные варианты выравнивания: стандартный I2S со сдвигом на один бит, выравнивание по левому краю или по правому краю. Студия на этапе схемотехники проверяет совместимость компонентов по этому параметру и при необходимости реализует программную коррекцию в прошивке.

Пренебрежение качеством кабелей и разъёмов

Для USB Audio качество кабеля и разъёмов напрямую влияет на надёжность передачи данных. Паразитные ёмкостно-индуктивные эффекты и электромагнитные помехи могут вызывать сбои в передаче, особенно на высоких скоростях. Рекомендуемая длина кабеля для I2S не должна превышать 1–2 метров, чтобы избежать потерь сигнала и деградации качества звука. Студия закладывает в конструкцию качественные разъёмы и, при необходимости, схемы гальванической развязки.

Соответствие стандартам и качество

Сертификация и соответствие

Устройства с USB Audio, I2S и TDM интерфейсами подлежат обязательной сертификации при выводе на рынок. Для USB-устройств необходимо соответствие спецификациям USB Implementers Forum, включая тестирование на совместимость и качество передачи данных. Процессы сертификации FCC и CE могут стоить от 5 000 до 20 000 долларов в зависимости от сложности устройства и требований к тестированию. Студия сопровождает клиентов на всех этапах сертификации, подготавливая необходимую документацию и проводя предварительные испытания.

Тестирование и контроль качества

Качество аудиотракта подтверждается инструментальными измерениями. Студия проводит измерение отношения сигнал/шум, коэффициента гармоник, джиттера и частотной характеристики с использованием измерительного оборудования. Для каждого проекта разрабатываются тестовые методики, которые затем используются на производстве для контроля качества серийной продукции. Тестовые прошивки позволяют автоматизировать проверку аудиотракта на производственной линии, исключая человеческий фактор.

Надёжность и долговечность

Цифровые аудиоинтерфейсы обеспечивают более высокую надёжность по сравнению с аналоговыми решениями благодаря отсутствию механических контактов и меньшей подверженности деградации. Правильно спроектированные цифровые тракты сохраняют характеристики на протяжении всего срока службы устройства, не требуя калибровки и подстройки. Студия применяет компоненты с подтверждённой надёжностью и закладывает запас по параметрам, обеспечивая стабильную работу в диапазоне температур и условий эксплуатации, заданных техническим заданием.

Часто задаваемые вопросы

Какой интерфейс лучше выбрать для передачи аудио: USB или I2S?

Выбор интерфейса зависит от архитектуры устройства. USB Audio Class подходит для подключения к компьютерам и обеспечивает передачу до 16 аудиоканалов одновременно со скоростью до 480 МГц по USB 2.0. I2S чаще используется для соединения цифровых компонентов внутри одного устройства — микроконтроллера, ЦАП, АЦП. В большинстве современных устройств оба интерфейса применяются совместно: USB для внешнего подключения, I2S для внутриплатной передачи.

Какие типичные проблемы возникают при использовании USB Audio?

Основные проблемы включают задержки в передаче данных и несовместимость с некоторыми устройствами. Качество USB-кабеля также может влиять на надёжность передачи: паразитные ёмкостно-индуктивные эффекты и электромагнитные помехи способны вызывать сбои. Для минимизации помех рекомендуется использовать экранированные кабели и размещать устройства вдали от источников электромагнитных помех, таких как трансформаторы и мощные электроприборы.

Какова максимальная длина кабеля для I2S?

Рекомендуемая длина кабеля для I2S не должна превышать 1–2 метров, чтобы избежать потерь сигнала и деградации качества звука. Использование экранированного кабеля может помочь улучшить качество передачи. Для более длинных соединений следует рассмотреть дифференциальные интерфейсы или преобразование в USB Audio.

Как выбрать кабель для TDM интерфейса?

Для TDM интерфейса рекомендуется использовать многожильные экранированные кабели, которые обеспечивают надёжную передачу данных на больших расстояниях. Важно учитывать совместимость с используемыми устройствами и качество разъёмов. При проектировании печатной платы TDM-линии трассируются с контролируемым импедансом и минимальной длиной.

Какой уровень дискретизации рекомендуется для USB Audio?

Рекомендуется использовать уровень дискретизации не ниже 44.1 кГц для стандартного аудио и 96 кГц или выше для высококачественного звука. Это обеспечит более детализированное звучание и лучшее качество аудиопередачи. Современные аудиокодеки поддерживают частоты до 192 кГц, что достаточно для профессиональных применений.

Как проверить совместимость устройств с TDM интерфейсом?

Для проверки совместимости устройств с TDM интерфейсом следует ознакомиться с техническими характеристиками и спецификациями производителей. Рекомендуется тестировать устройства в реальных условиях перед покупкой. Студия на этапе схемотехники проверяет совместимость по выравниванию данных, тактовым частотам и формату канальных слотов.

Итоги

USB Audio, I2S и TDM интерфейсы — это фундамент современных цифровых аудиоустройств, обеспечивающий передачу звука без потерь качества от источника до преобразователя.

• USB Audio Class — стандартный интерфейс для подключения к компьютерам, поддерживающий до 16 каналов и работающий без специализированных драйверов.
• I2S — внутриплатный интерфейс с тремя сигнальными линиями, обеспечивающий передачу несжатого аудио с минимальной задержкой.
• TDM — расширение I2S для многоканальной передачи по одной линии данных, снижающее количество проводников и упрощающее трассировку.
• Совместное применение трёх интерфейсов снижает уровень шумов на 20–30 дБ по сравнению с аналоговыми решениями.
• Студия выполняет полный цикл разработки — от схемотехники до подготовки к производству — с контролем качества на каждом этапе.
• Стоимость разработки прогнозируется на этапе анализа технического задания и зависит от сложности аудиотракта и требований к сертификации.
• Правильное тактирование, согласование импеданса и экранирование — ключевые факторы, определяющие качество цифрового аудио.
