Тепловой анализ и испытания надежности — это комплекс инженерных процедур, направленных на проверку тепловых режимов электронных устройств и подтверждение их долговечности под воздействием температурных стрессов. Инженеры проектируют системы охлаждения, рассчитывают тепловые сопротивления и проводят ускоренные испытания, чтобы гарантировать стабильную работу изделия на протяжении всего заявленного срока службы. Студия выполняет полный цикл: от теплового моделирования на этапе схемотехники до климатических испытаний готовых прототипов. Результат — устройство с подтверждёнными характеристиками надёжности, готовое к серийному производству и сертификации.

Главное

• Тепловой расчёт печатной платы позволяет выявить зоны перегрева до изготовления прототипа, что снижает риск отказов компонентов на 20-30% и экономит до двух итераций разработки.
• Испытания надёжности включают термоциклирование, тесты на перегрев и электрические измерения при граничных температурах — это выявляет скрытые дефекты монтажа и деградацию параметров.
• Оптимизация системы охлаждения с применением медных радиаторов улучшает теплопередачу на 20-30% по сравнению с алюминиевыми решениями, что критично для высокомощных устройств.
• Студия выполняет тепловой анализ, моделирование и испытания как отдельную услугу или в составе комплексной разработки электроники — от схемотехники до серийного производства.
• Стоимость теплового анализа и испытаний зависит от сложности устройства, количества тепловыделяющих компонентов и требуемых стандартов сертификации.

Что такое тепловой анализ и испытания надежности?

Тепловой анализ и испытания надежности представляют собой совокупность расчётных и экспериментальных методов, обеспечивающих работу электронного устройства в допустимом температурном диапазоне. Тепловой расчёт базируется на моделировании путей распространения тепла от активных компонентов через печатную плату и теплоотводы к окружающей среде. Испытания надёжности подтверждают, что устройство сохраняет заявленные электрические параметры и функциональность после длительного воздействия температурных циклов, повышенных температур и термоударов.

Определение и суть теплового анализа

Тепловой анализ в электронике — это инженерная дисциплина, изучающая распределение температуры по объёму устройства и динамику её изменения в различных режимах работы. Тепловая цепь описывает путь распространения тепла от источника через различные материалы к окружающей среде, где ключевыми параметрами выступают тепловое сопротивление материалов и интерфейсов между компонентами. Каждый активный элемент, будь то транзистор, микросхема или резистор, генерирует тепло пропорционально протекающему току и падению напряжения на нём. Инженер рассчитывает потери мощности для каждого компонента, определяет максимальную температуру кристалла и подбирает систему охлаждения с запасом для компенсации деградации теплоотвода со временем.

Печатная плата играет двойную роль в тепловой цепи: она служит механическим основанием для компонентов и одновременно участвует в теплоотводе, особенно при использовании медных полигонов большой площади. Тепловое сопротивление переход-корпус характеризует интерфейс между кристаллом и корпусом компонента и напрямую влияет на расчёт температуры кристалла при заданной рассеиваемой мощности. Правильный тепловой расчёт предотвращает деградацию параметров компонентов и продлевает срок службы устройства, что особенно важно для силовой электроники, источников питания и встраиваемых систем.

Зачем нужны испытания надежности

Испытания надёжности необходимы для выявления потенциальных отказов до выхода продукта на рынок, когда стоимость исправления дефектов минимальна. Термические циклы и тесты на перегрев выявляют скрытые дефекты пайки, деградацию термоинтерфейсов и несоответствие компонентов заявленным тепловым характеристикам. Перегрев ускоряет все физико-химические процессы в полупроводниковых структурах, приводя к миграции примесей, электромиграции в металлизации и деградации диэлектриков. По данным отраслевых исследований, неправильный расчёт потерь мощности приводит к перегреву компонентов, что может сократить срок службы устройства на 30-50%.

Регулярные измерения ключевых параметров компонентов позволяют отслеживать процесс деградации и прогнозировать остаточный ресурс устройства. Коммутация токов создаёт дополнительный стресс из-за термоциклирования — периодического нагрева и охлаждения, вызывающего механические напряжения из-за различия коэффициентов теплового расширения материалов. Интерфейс между кристаллом и припоем, а также между припоем и подложкой особенно уязвим к термомеханическим отказам, что требует обязательной экспериментальной проверки в климатических камерах.

Для каких устройств проводится тепловой анализ

Тепловой анализ проводится для всех типов электронных устройств, где присутствуют тепловыделяющие компоненты:

• Силовые преобразователи и источники питания: MOSFET-транзисторы, диоды Шоттки, дроссели и трансформаторы рассеивают значительную мощность, требующую управляемого теплоотвода.
• Контроллеры и встраиваемые системы: микроконтроллеры и SoC выделяют тепло пропорционально тактовой частоте и количеству активных периферийных блоков.
• IoT-устройства: компактные корпуса ограничивают естественную конвекцию, что требует тщательного теплового моделирования на ранних этапах проектирования.
• Усилители мощности класса D: выходные каскады рассеивают тепло в зависимости от сопротивления открытого канала транзисторов и частоты коммутации.

Как работает тепловой анализ и из чего состоит

Тепловой анализ опирается на фундаментальные принципы теплопередачи: теплопроводность, конвекцию и излучение. Инженер строит тепловую модель устройства, где каждый компонент представлен источником тепла с определённой рассеиваемой мощностью, а материалы платы и корпуса — тепловыми сопротивлениями. Расчёт производится аналитическими методами для простых систем или численным моделированием для сложных многослойных плат с неравномерным распределением источников тепла.

Тепловая цепь и потери мощности

Тепловая цепь описывает путь распространения тепла от источника через различные материалы к окружающей среде, аналогично электрической цепи с источниками тока и сопротивлениями. Потери мощности в компонентах прямо связаны с их температурой, а высокая температура экспоненциально ускоряет деградацию согласно закону Аррениуса. Для транзисторов с низким сопротивлением в открытом состоянии (Rds(on)) потери проводимости снижаются, что уменьшает перегрев и упрощает систему охлаждения. При выборе компонентов для минимизации перегрева инженеры обращают внимание на максимальную рабочую температуру и коэффициент теплопередачи.

Параметры транзистора существенно изменяются с температурой, что критически важно для теплового анализа. С ростом температуры сопротивление канала MOSFET увеличивается, что приводит к росту потерь мощности и дальнейшему нагреву — эффект положительной обратной связи. С увеличением температуры параметры транзисторов, такие как пороговое напряжение и ток утечки, могут изменяться на 2-3% на каждый градус Цельсия, что критически важно для точности работы схем. Измерения электрических параметров при различных температурах позволяют построить температурные модели компонентов и спрогнозировать поведение схемы в жёстких условиях эксплуатации.

Программные средства теплового моделирования

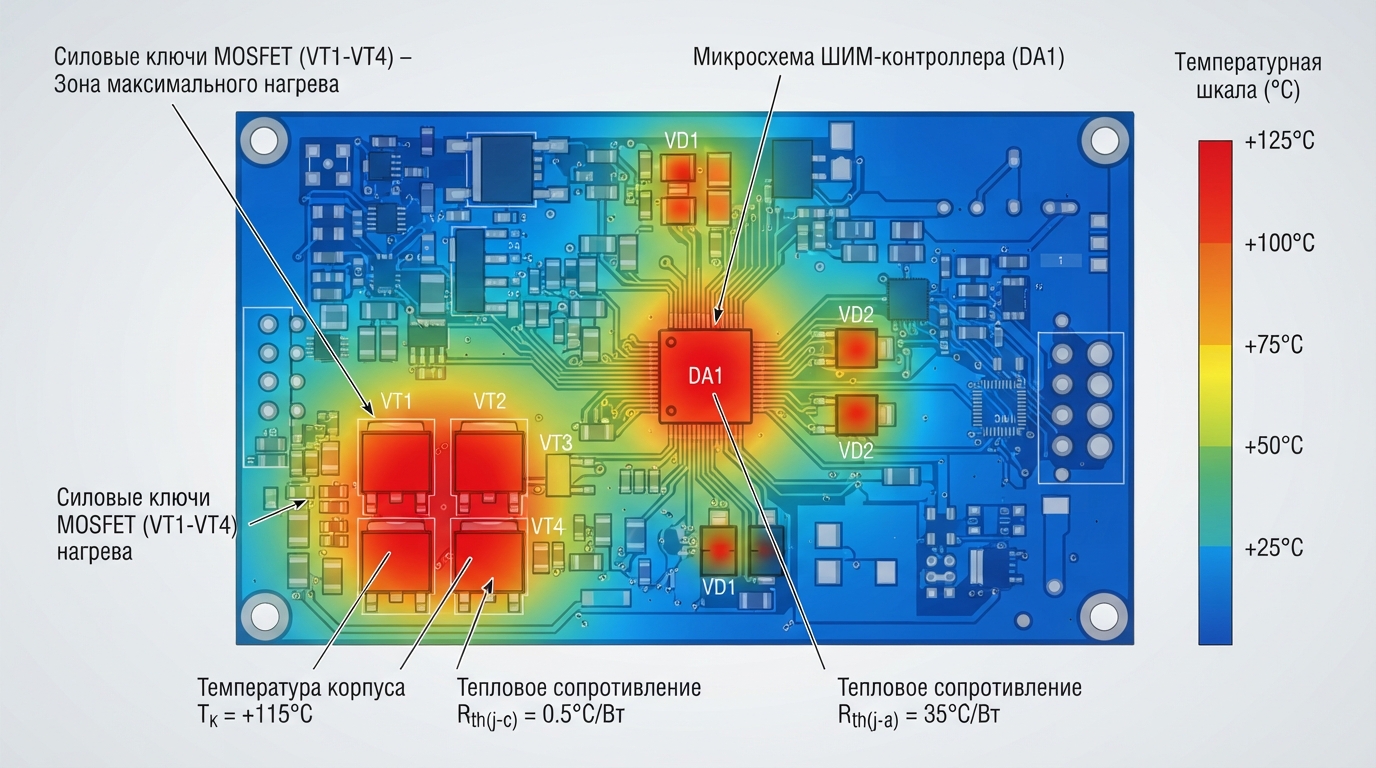

Тепловой расчёт для печатной платы включает анализ распределения тепла с использованием программного обеспечения, такого как ANSYS или SolidWorks. Инженеры создают трёхмерную модель платы с учётом всех источников тепла и их расположения, задают граничные условия и решают уравнения теплопроводности численными методами. Важно учитывать все источники тепла и их расположение на плате, поскольку неравномерное распределение компонентов приводит к локальным перегревам даже при достаточной суммарной теплоотводящей способности.

Современные средства моделирования позволяют анализировать переходные тепловые процессы, учитывать естественную и принудительную конвекцию, а также оптимизировать расположение компонентов для равномерного распределения температуры. Использование современных программных средств для теплового анализа может значительно сократить время разработки и, следовательно, затраты. Тепловое моделирование на ранних этапах проектирования позволяет минимизировать изменения в дальнейшем и избежать дорогостоящих итераций перетрассировки печатной платы.

Методы экспериментальных испытаний

Экспериментальные испытания надёжности дополняют расчётные методы и обеспечивают фактическое подтверждение тепловых характеристик устройства. Основные методы включают термические циклы, тесты на перегрев и электрические испытания на устойчивость к температурным колебаниям. Для измерения температуры часто используются термопары и инфракрасные термометры, причём термопары типа K обеспечивают точность измерений до ±1°C, что критично для теплового анализа. Инфракрасная термография позволяет получить полную картину распределения температуры по поверхности платы без физического контакта с компонентами.

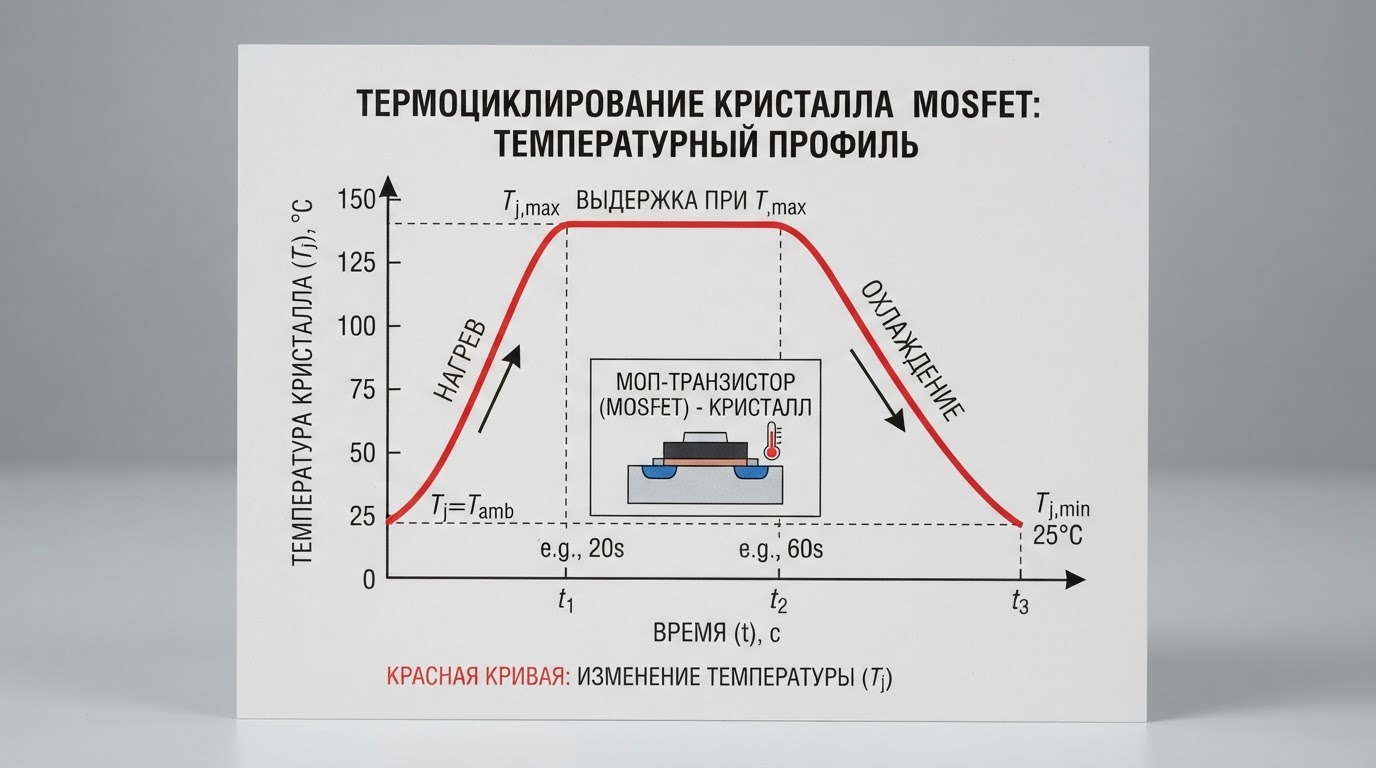

Термоциклирование воспроизводит реальные условия эксплуатации, когда устройство многократно нагревается и охлаждается, вызывая механические напряжения в паяных соединениях и корпусах компонентов. Тесты на перегрев проверяют поведение устройства при температурах, превышающих максимально допустимые для компонентов, с целью выявления слабых мест конструкции. Электрические испытания при граничных температурах подтверждают, что устройство сохраняет заявленные параметры во всём рабочем диапазоне температур.

Что входит в услугу

Студия выполняет тепловой анализ и испытания надёжности как комплексную услугу, охватывающую все этапы от теплового моделирования до климатических испытаний готовых прототипов. Инженеры работают с электрическими схемами, печатными платами и готовыми образцами, предоставляя заказчику полный пакет документации и отчётов об испытаниях.

• Тепловое моделирование печатной платы: построение трёхмерной модели с учётом всех тепловыделяющих компонентов, расчёт распределения температуры и выявление зон перегрева.
• Расчёт потерь мощности: определение рассеиваемой мощности для каждого активного компонента с учётом рабочих токов, напряжений и частоты коммутации.
• Подбор системы охлаждения: выбор теплоотводов, радиаторов, термоинтерфейсов и вентиляторов на основе расчётных тепловых сопротивлений.
• Оптимизация топологии печатной платы: рекомендации по расположению компонентов, медных полигонов и переходных отверстий для улучшения теплоотвода.
• Термоциклирование: проведение испытаний в климатической камере с заданным количеством циклов нагрева и охлаждения.
• Измерение температуры компонентов: термопары типа K и инфракрасная термография для фактического подтверждения тепловых характеристик.
• Отчёты об испытаниях: оформление документации с результатами измерений, выводами и рекомендациями по доработке.

На выходе клиент получает полный пакет документации: тепловую модель, расчётные отчёты, протоколы испытаний, рекомендации по улучшению теплового режима и подтверждение соответствия заявленным требованиям надёжности. Для устройств, проходящих сертификацию, студия подготавливает данные для испытаний по стандарту IEC 60068-2-1 для температурных испытаний.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

Самое большое количество проблем и ошибок с электромагнитной совместимостью связано именно с тем, что разработчик не анализирует траектории распространения обратного тока.

План работ и этапы

Процесс теплового анализа и испытаний надёжности структурирован по этапам, каждый из которых завершается конкретным результатом и передачей документации заказчику. Сроки зависят от сложности устройства, количества тепловыделяющих компонентов и требуемого объёма испытаний. Типовой проект занимает от двух до шести недель.

Особенности этапа теплового моделирования

Тепловое моделирование выполняется на ранних этапах проектирования, до изготовления печатной платы, что позволяет минимизировать изменения в дальнейшем. Инженеры используют программное обеспечение ANSYS или SolidWorks для анализа распределения тепла, учитывая все источники тепла и их расположение на плате. Тепловая модель включает тепловые сопротивления переход-корпус для каждого компонента, теплопроводность материалов платы и условия конвекции.

На основе моделирования оптимизируется топология печатной платы: медные полигоны большой площади размещаются в зонах с высокой рассеиваемой мощностью, тепловыделяющие компоненты распределяются равномерно для исключения локальных перегревов. Оптимизация тепловых характеристик может позволить использовать более компактные и лёгкие компоненты, что особенно важно в мобильных и портативных устройствах. Результатом этапа является тепловая карта и перечень рекомендаций по изменению компоновки.

Особенности этапа испытаний

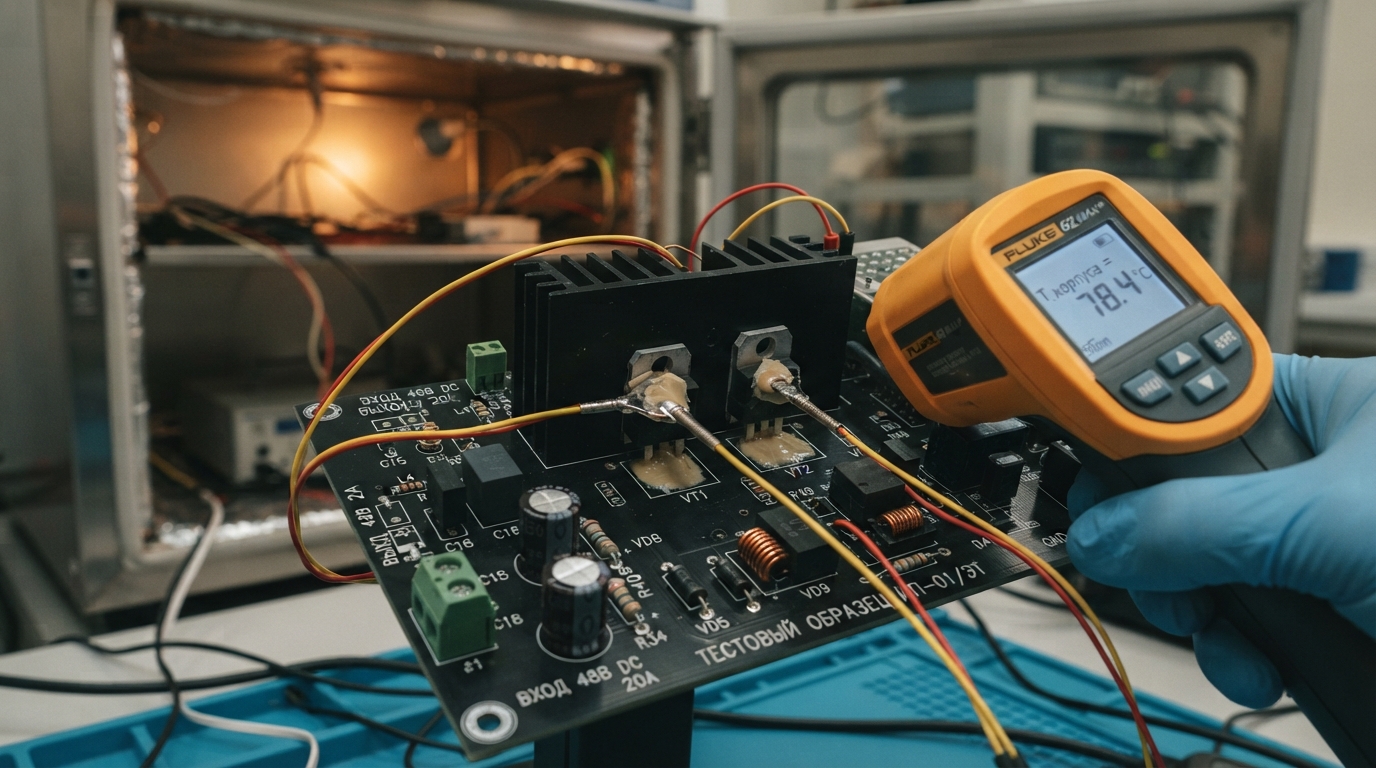

Испытания надёжности проводятся на готовых прототипах с использованием климатических камер, термопар и инфракрасных термометров. Термопары типа K обеспечивают точность измерений до ±1°C, что достаточно для подтверждения тепловых характеристик и выявления аномалий. Термические циклы воспроизводят реальные условия эксплуатации с заданным количеством циклов нагрева и охлаждения, а тесты на перегрев проверяют поведение устройства при температурах выше максимально допустимых для компонентов.

Электрические испытания при граничных температурах подтверждают, что параметры транзисторов и других компонентов остаются в допустимых пределах. Поскольку с увеличением температуры параметры транзисторов, такие как пороговое напряжение и ток утечки, могут изменяться на 2-3% на каждый градус Цельсия, измерения при максимальной рабочей температуре критичны для точности работы схем. Результаты испытаний оформляются в виде протоколов с графиками, таблицами и заключением о соответствии требованиям надёжности.

Сколько это стоит

Стоимость теплового анализа и испытаний надёжности зависит от сложности устройства, количества тепловыделяющих компонентов, требуемых стандартов сертификации и объёма испытаний. Стоимость может варьироваться от 500 до 5000 долларов в зависимости от сложности устройства и объёма необходимых испытаний. Важно учитывать также затраты на программное обеспечение и оборудование для тестирования, которые включены в стоимость услуги.

Факторы, влияющие на стоимость, включают выбор материалов, уровень автоматизации процессов, квалификацию персонала и требования к качеству. Для оптимизации бюджета рекомендуется проводить ранние этапы теплового анализа на этапе проектирования, чтобы минимизировать изменения в дальнейшем, использовать стандартные компоненты, где это возможно, и рассмотреть возможность аутсорсинга некоторых этапов разработки и сертификации для снижения затрат.

Почему выбирают нас

Студия объединяет тепловой анализ и испытания надёжности в единый процесс, что исключает несогласованность между расчётными и экспериментальными данными. Инженеры работают с тепловыми моделями и климатическими камерами в одном цикле, обеспечивая прослеживаемость от расчёта до подтверждения. Такой подход снижает риск отказов и увеличивает срок службы компонентов на 20-30% за счёт выявления проблем с перегревом на ранних стадиях проектирования.

Продукты, прошедшие тщательный тепловой анализ и испытания, имеют более высокую репутацию на рынке, что может привести к увеличению доли рынка на 5-10%. Соответствие международным стандартам и сертификациям открывает доступ к новым рынкам и повышает доверие потребителей. Студия обеспечивает полный цикл — от теплового расчёта до протоколов испытаний — с единой ответственностью за результат.

Примеры наших работ

Кейс 1: Оптимизация охлаждения силового преобразователя

Заказчик передал на анализ источник питания с MOSFET-транзисторами, работающими на частоте коммутации 100 кГц. Тепловое моделирование выявило локальный перегрев транзисторов из-за недостаточной площади медных полигонов. После оптимизации топологии платы и замены алюминиевого радиатора на медный температура кристалла снизилась на 18°C, что улучшило теплопередачу на 20-30% и увеличило расчётный срок службы на 25%.

Кейс 2: Испытания надёжности IoT-контроллера

Для встраиваемого контроллера с ограниченным пространством корпуса проведено термоциклирование в диапазоне от -40°C до +85°C. Испытания выявили деградацию паяных соединений в зоне BGA-микросхемы после 500 циклов, что позволило доработать конструкцию до выхода продукта на рынок. Повторные испытания после доработки подтвердили соответствие требованиям надёжности.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Результат получил, но крайне далекий от 'оригинала' с форума. Искажения получились высокими для данной схемотехники и элементной базы. Также мне непонятен резкий рост искажений выше 50% мощности от максимума, что кстати наблюдается и в 'оригинале'. Такого у IRS2092 нет.

Типичные ошибки и как их избежать

Тепловой анализ и испытания надёжности сопровождаются рядом типичных ошибок, которые приводят к перегреву компонентов, отказам в эксплуатации и дополнительным затратам на доработку. Студия выявляет и устраняет эти проблемы на ранних этапах, до выхода продукта на рынок.

Недостаточная эффективность системы охлаждения

Основная проблема — недостаточная эффективность системы охлаждения из-за неправильного расчёта потерь мощности или заниженных требований к теплоотводу. Часто это приводит к перегреву компонентов, что может сократить срок службы устройства на 30-50%. Студия выполняет расчёт потерь мощности для каждого компонента с учётом рабочих токов, напряжений и частоты коммутации, а также подбирает систему охлаждения с запасом для компенсации деградации теплоотвода со временем из-за загрязнения или высыхания термоинтерфейса.

Игнорирование теплового сопротивления интерфейсов

Интерфейс между кристаллом и корпусом компонента, а также между корпусом и теплоотводом вносит значительное тепловое сопротивление, которое часто не учитывается при расчётах. Тепловое сопротивление переход-корпус критично для расчёта температуры кристалла, а неправильный выбор термоинтерфейса может свести на нет эффективность радиатора. Студия учитывает тепловые сопротивления всех интерфейсов в тепловой модели и подбирает термоинтерфейсы с минимальным тепловым сопротивлением.

Отсутствие экспериментального подтверждения

Расчётные методы без экспериментальной проверки не гарантируют надёжность устройства в реальных условиях эксплуатации. Термоциклирование и тесты на перегрев выявляют дефекты, которые невозможно предсказать расчётом: деградацию паяных соединений, отслоение медных полигонов, несоответствие компонентов заявленным характеристикам. Студия проводит испытания на готовых прототипах с использованием термопар типа K и инфракрасной термографии, обеспечивая фактическое подтверждение тепловых характеристик.

Недооценка влияния температуры на электрические параметры

С увеличением температуры параметры транзисторов, такие как пороговое напряжение и ток утечки, могут изменяться на 2-3% на каждый градус Цельсия. Игнорирование этого эффекта приводит к нестабильной работе схемы при повышенных температурах, особенно в аналоговых цепях и цепях обратной связи. Студия выполняет измерения электрических параметров при различных температурах и строит температурные модели компонентов для прогнозирования поведения схемы в жёстких условиях.

Соответствие стандартам и качество

Тепловой анализ и испытания надёжности обеспечивают соответствие международным стандартам и сертификационным требованиям, что открывает доступ к новым рынкам и повышает доверие потребителей. Сертификация включает в себя проведение испытаний по стандартам, таким как IEC 60068-2-1 для температурных испытаний. Устройство должно пройти тесты на перегрев и устойчивость к температурным колебаниям для подтверждения заявленных характеристик.

Процесс сертификации может стоить от 5 000 до 50 000 долларов в зависимости от типа продукта и требований рынка, поэтому важно заранее учитывать эти расходы в бюджете, чтобы избежать неожиданных затрат на этапе завершения проекта. Студия подготавливает данные для сертификационных испытаний и сопровождает заказчика на всех этапах, включая оформление документации и взаимодействие с испытательными лабораториями.

Регулярное тестирование надёжности рекомендуется проводить не реже одного раза в год, особенно после внесения изменений в конструкцию или материалы. Это поможет выявить новые проблемы, возникающие из-за изменений в производственном процессе. Студия предлагает программы периодических испытаний для существующих продуктов, включая термоциклирование, тесты на перегрев и электрические измерения при граничных температурах.

Часто задаваемые вопросы

Как выбрать компоненты для минимизации перегрева в проекте?

При выборе компонентов стоит обращать внимание на их тепловые характеристики, такие как максимальная рабочая температура и коэффициент теплопередачи. Транзисторы с низким сопротивлением в открытом состоянии (Rds(on)) помогут снизить потери мощности и, соответственно, перегрев. Студия предоставляет рекомендации по выбору компонентов на основе теплового моделирования и расчёта потерь мощности.

Какие типичные проблемы возникают при тепловом анализе?

Основные проблемы включают недостаточную эффективность системы охлаждения и неправильный расчёт потерь мощности. Часто это приводит к перегреву компонентов, что может сократить срок службы устройства на 30-50%. Студия выявляет эти проблемы на ранних этапах проектирования и предлагает решения до изготовления прототипа.

Как проводить тепловой расчёт для печатной платы?

Тепловой расчёт для печатной платы включает анализ распределения тепла с использованием программного обеспечения, такого как ANSYS или SolidWorks. Важно учитывать все источники тепла и их расположение на плате. Студия строит трёхмерную модель платы, рассчитывает распределение температуры и выдаёт рекомендации по оптимизации топологии.

Каковы основные методы испытаний надежности электронных компонентов?

Основные методы включают термические циклы, тесты на перегрев и электрические испытания на устойчивость к температурным колебаниям. Эти тесты помогают выявить потенциальные отказы до выхода продукта на рынок. Для измерения температуры используются термопары типа K с точностью до ±1°C и инфракрасные термометры.

Как сертифицировать электронное устройство на соответствие требованиям по тепловой надежности?

Сертификация включает в себя проведение испытаний по стандартам, таким как IEC 60068-2-1 для температурных испытаний. Устройство должно пройти тесты на перегрев и устойчивость к температурным колебаниям. Студия подготавливает данные для сертификационных испытаний и сопровождает заказчика на всех этапах.

Как влияет температура на электрические параметры транзисторов?

С увеличением температуры параметры транзисторов, такие как пороговое напряжение и ток утечки, могут изменяться на 2-3% на каждый градус Цельсия. Это критически важно для точности работы схем, особенно в аналоговых цепях. Студия выполняет измерения при различных температурах и строит температурные модели компонентов.

Как оптимизировать систему охлаждения для высокомощных устройств?

Оптимизация может включать использование активных систем охлаждения, таких как вентиляторы или жидкостные охладители, а также правильное расположение теплоотводов. Использование медных радиаторов может улучшить теплопередачу на 20-30% по сравнению с алюминиевыми. Студия подбирает оптимальное решение на основе расчётных тепловых сопротивлений и требований к надёжности.

Итоги

Тепловой анализ и испытания надёжности — это необходимый этап разработки электронных устройств, обеспечивающий стабильную работу и долговечность продукта.

• Тепловой расчёт выявляет зоны перегрева до изготовления прототипа, снижая риск отказов компонентов на 20-30%.
• Испытания надёжности подтверждают работоспособность устройства при температурных циклах и перегреве.
• Оптимизация системы охлаждения с медными радиаторами улучшает теплопередачу на 20-30%.
• Стоимость теплового анализа и испытаний варьируется от 500 до 5000 долларов в зависимости от сложности устройства.
• Соответствие стандарту IEC 60068-2-1 открывает доступ к международным рынкам.
• Студия выполняет полный цикл: от теплового моделирования до протоколов испытаний и сертификационной документации.
• Регулярное тестирование надёжности рекомендуется не реже одного раза в год, особенно после изменений в конструкции.
