Разработка автомобильных аудиосистем — это комплексный инженерный процесс создания звуковоспроизводящего тракта, учитывающий акустические особенности салона, ограничения бортовой сети и требования к надёжности в экстремальных условиях эксплуатации. Полноценная автомобильная аудиосистема объединяет источники сигнала, цифровую обработку, усилители мощности и акустическое оформление в единый согласованный комплекс. Студия выполняет полный цикл: от расчёта параметров динамиков по методике Тиля-Смолла до проектирования корпуса акустической системы, разработки усилителей класса D со встроенным DSP и подготовки серийного производства. Результат — чистое звучание с минимальными искажениями, стабильная работа при колебаниях напряжения 9–16 В и соответствие рекомендациям AES.

Главное

• Разработка автомобильных аудиосистем начинается с измерения и анализа параметров динамиков: резонансной частоты FS, добротности QT, эквивалентного объёма VAS и максимального линейного смещения Xmax.
• Моно усилитель класса D обеспечивает КПД более 90%, что критично для ограниченного энергобюджета автомобиля и предотвращает просадки бортовой сети.
• Встроенный DSP позволяет компенсировать частотно-зависимые аномалии салона, настраивать временные задержки и синхронизацию звука между излучателями.
• Проектирование корпуса акустической системы с учётом механического сопротивления подвески и гибкости диффузора определяет 60–70% итогового качества звучания.
• Студия закрывает весь цикл: от технического задания до серийной документации, прототипов и отчётов об испытаниях.

Что такое разработка автомобильных аудиосистем?

Разработка автомобильных аудиосистем — это инженерная дисциплина, объединяющая электроакустику, усилительную схемотехнику, цифровую обработку сигналов и механическое проектирование корпусов. В отличие от бытовой аудиотехники, автомобильная система работает в акустически неблагоприятной среде: малый замкнутый объём салона, обилие отражающих поверхностей, высокий уровень шума и значительные перепады температуры. Поэтому проектирование требует точного расчёта параметров динамика и согласования всех звеньев тракта.

Ключевая задача — достижение чистого звучания при ограничениях по габаритам, энергопотреблению и стоимости. Инженер оперирует параметрами Тиля-Смолла: резонанс конуса (FS) определяет нижнюю границу воспроизводимого диапазона, добротность QT характеризует демпфирование подвижной системы, эквивалентный объем VAS задаёт требуемый объём корпуса, а Xmax ограничивает максимальное линейное смещение диффузора до появления слышимых искажений. Понимание взаимосвязи этих величин позволяет следовать рекомендациям AES при выборе типа оформления.

Зачем нужна профессиональная разработка

Серийные автомобильные аудиосистемы проектируются под массовый сегмент с жёсткими бюджетными ограничениями, что неизбежно ведёт к компромиссам в качестве компонентов. Профессиональная разработка позволяет устранить системные ограничения: подобрать двухполосный динамик или трехполосный динамик под конкретный салон, рассчитать фазоинверторный корпус под параметры конкретного драйвера, настроить DSP-кроссоверы с учётом акустики конкретной модели автомобиля.

Для каких устройств выполняется разработка

• Коаксиальная система — объединение НЧ/СЧ-динамика и ВЧ-излучателя на одной оси для сохранения синхронизации сигналов на всех позициях прослушивания.
• Компонентная акустика с выносными кроссоверами и раздельной установкой излучателей.
• Сабвуферные оформления: закрытый ящик, фазоинвертор, band-pass.
• Моно усилитель класса D для сабвуферного канала.
• Многоканальные усилители с интегрированным DSP-процессором.
• Головные устройства и аудиопроцессоры с цифровыми входами.

Как работает автомобильная аудиосистема и из чего состоит

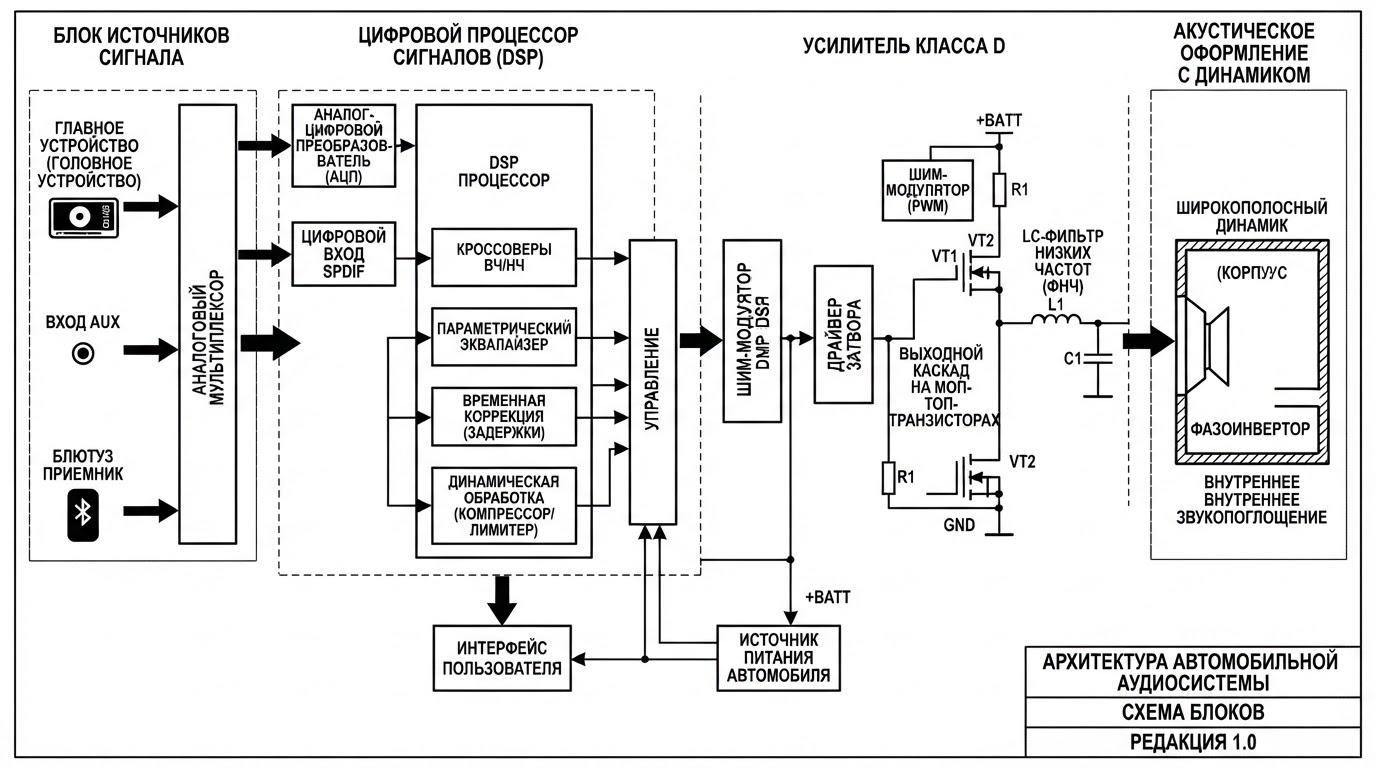

Тракт автомобильной аудиосистемы строится по классической схеме: источник сигнала → цифровая обработка → усиление → акустическое оформление. Каждый этап вносит свои искажения, поэтому разработка ведётся системно, с контролем сквозной частотной характеристики от входа до акустического выхода. Встроенный DSP на этапе обработки выполняет кроссоверную фильтрацию, эквализацию, временную коррекцию и компрессию динамического диапазона.

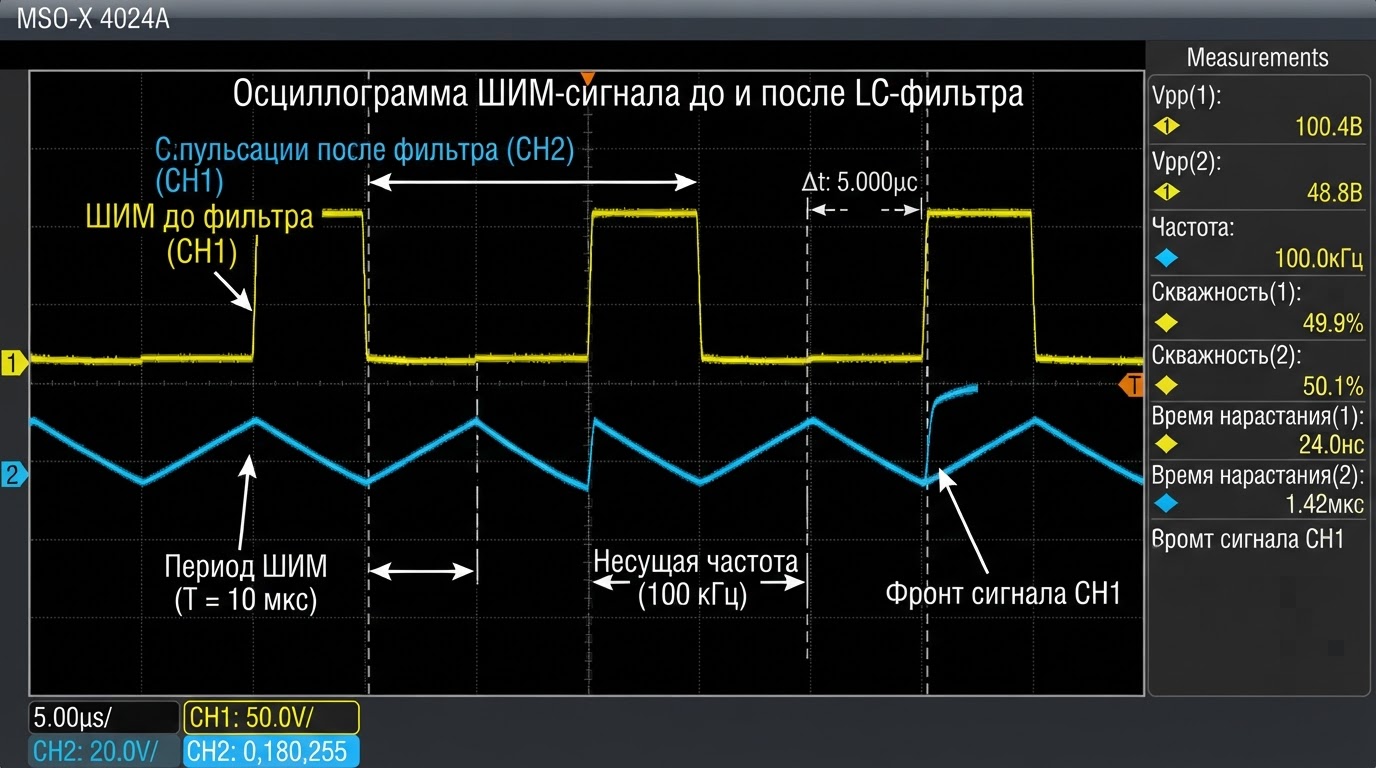

Моно усилитель класса D использует широтно-импульсную модуляцию с частотой переключения 200–500 кГц для достижения КПД более 90%. Выходной LC-фильтр удаляет ШИМ-компоненты, оставляя только аудиосигнал с уровнем гармонических искажений THD < 0,1%. Компактные размеры и эффективное охлаждение через радиатор позволяют размещать усилитель в ограниченном пространстве автомобиля без принудительной вентиляции.

Параметры динамиков Тиля-Смолла: основа проектирования

Параметры динамика — это набор электроакустических характеристик, определяющих поведение драйвера в конкретном корпусе. Резонанс конуса FS — частота, на которой происходит резонанс подвижной системы в свободном воздухе, определяется массой диффузора и гибкостью подвески. Добротность QT характеризует демпфирование: низкие значения (0,3–0,4) подходят для закрытых корпусов, высокие (0,4–0,7) — для фазоинверторных оформлений.

Эквивалентный объем VAS показывает, какой объём воздуха имеет ту же упругость, что и подвеска динамика. Этот параметр критически важен для проектирования корпуса акустической системы: при VAS 30 литров закрытый корпус объёмом 15 литров даст добротность системы выше, чем у динамика в свободном воздухе. Xmax определяет максимальное линейное смещение диффузора, при котором искажения остаются минимальными, что напрямую влияет на пиковую мощность и чистое звучание. Механическое сопротивление подвески и параметры звуковой катушки дополняют картину, позволяя точно рассчитать поведение динамика в заданном объёме.

Акустическое оформление: закрытый ящик, фазоинвертор, band-pass

Выбор типа оформления определяется параметрами динамика и целевой частотной характеристикой. Закрытый ящик обеспечивает плавный спад 12 дБ/октава ниже резонансной частоты и минимальные групповые задержки, но требует большего объёма для низкой граничной частоты. Фазоинвертор использует резонанс порта для расширения басового диапазона на 0,5–1 октаву вниз при том же объёме, однако вносит фазовые аномалии ниже частоты настройки порта.

Проектирование корпуса акустической системы включает расчёт внутреннего объёма с учётом вытеснения динамиком, портом и элементами жёсткости. Гибкость подвески и механическое сопротивление определяют, насколько точно реальное поведение системы будет соответствовать расчётной модели. Студия выполняет расчёт в специализированном ПО с последующей верификацией на измерительном стенде.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.

Усилители класса D со встроенным DSP

Моно усилитель класса D специализируется на воспроизведении низких частот, обеспечивая большую выходную мощность для сабвуферов при минимальном нагреве и энергопотреблении. Ключевое преимущество — способность выдавать высокую пиковую мощность без перегрузки бортовой электросети автомобиля. Современные модели со встроенным DSP позволяют точно настраивать частотную характеристику, временные задержки и уровни, компенсируя акустические особенности салона.

Чистое звучание обеспечивается минимальной интермодуляцией и низким коэффициентом гармонических искажений. Правильное согласование импеданса нагрузки (обычно 2–4 Ома для автомобильных систем) критично для достижения заявленной выходной мощности и предотвращения перегрева. Встроенные защиты от короткого замыкания, перегрева и перегрузки обеспечивают надёжность в жёстких условиях эксплуатации.

Что входит в услугу разработки автомобильных аудиосистем

Студия выполняет полный цикл проектирования — от анализа технического задания до передачи серийной документации. Каждый проект проходит через единый структурированный процесс, что гарантирует предсказуемый результат и прозрачность на каждом этапе.

Конкретный состав работ по разработке автомобильной аудиосистемы:

• Анализ технического задания и формирование целевых характеристик: частотный диапазон, максимальный уровень звукового давления, бюджет мощности, габаритные ограничения.
• Расчёт параметров динамиков по методике Тиля-Смолла: измерение FS, QT, VAS, Xmax, механического сопротивления и параметров звуковой катушки.
• Проектирование корпуса акустической системы: выбор типа оформления, расчёт объёма, порта, внутренних распорок, моделирование частотной характеристики.
• Разработка принципиальной схемы усилителя мощности класса D с выходным LC-фильтром и цепями защиты.
• Проектирование печатной платы с учётом требований EMC, тепловых режимов и компоновки в ограниченном пространстве.
• Разработка DSP-прошивки: кроссоверные фильтры, эквализация, временные задержки, компрессоры, лимитеры.

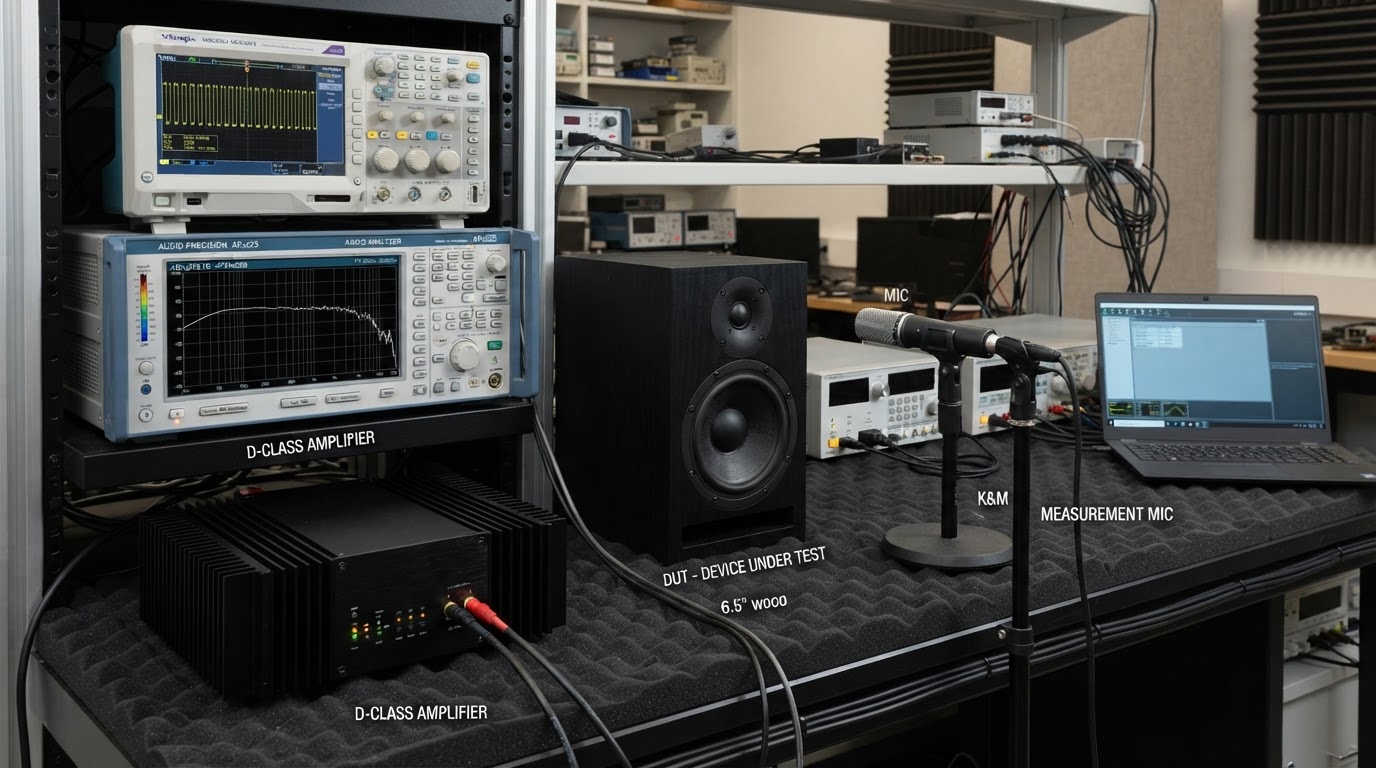

• Изготовление прототипов и настройка на измерительном стенде с контролем АЧХ, КНИ, переходных характеристик.

Клиент получает на выходе полный пакет документации: принципиальные схемы, Gerber-файлы печатных плат, BOM со списком компонентов, исходный код DSP-прошивки, 3D-модели корпусов, протоколы измерений и отчёты об испытаниях.

План работ и этапы разработки

Процесс разработки автомобильной аудиосистемы структурирован на последовательные этапы, каждый из которых завершается измеримым результатом. Такой подход исключает неопределённость и позволяет контролировать качество на каждой стадии.

Общий срок разработки автомобильной аудиосистемы среднего уровня сложности составляет 2–3 месяца с момента утверждения технического задания.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Плюсы импульсных источников очевидны даже на реальном музыкальном (не синусоидальном) сигнале. Меньшие размеры, вес, цена, наличие дополнительного функционала, отсутствие каких либо просадок питания.

Сколько стоит разработка автомобильной аудиосистемы

Стоимость разработки определяется сложностью системы, количеством каналов усиления, требованиями к выходной мощности и необходимостью сертификации. Разработка аудиосистем требует значительных затрат на исследования и разработки — эти расходы могут составлять от 10% до 30% от общего бюджета проекта в зависимости от сложности системы и уровня инноваций.

Факторы, влияющие на стоимость:

• Качество используемых компонентов: бюджетные драйверы или премиальные излучатели с расширенным Xmax и низкими искажениями.
• Количество каналов: монофонический сабвуферный тракт или полная трёхполосная система с поканальным усилением.
• Наличие встроенного DSP: аппаратная платформа и сложность алгоритмов обработки.
• Требования к сертификации: процедура может занять от нескольких месяцев до года и стоить от 5 000 до 50 000 долларов для международных рынков.
• Объёмы производства: массовое производство снижает стоимость единицы, малосерийное — увеличивает.

Точная стоимость определяется после анализа технического задания и уточнения требований к характеристикам.

Почему выбирают нас

Студия сочетает глубокую экспертизу в электроакустике с практическим опытом разработки импульсных источников питания и усилителей мощности звуковой частоты. Каждый проект ведётся по структурированному процессу, что исключает хаотичные итерации и непредсказуемые сроки.

Ключевые преимущества:

• Полный цикл в одной команде: от измерения параметров динамиков до серийной документации — без передачи проекта между подрядчиками.
• Расчёт по рекомендациям AES: все акустические решения обоснованы измерениями и моделированием, а не субъективными предпочтениями.
• Верификация на стенде: каждый прототип проходит инструментальный контроль АЧХ, КНИ и мощности до передачи заказчику.
• Понимание особенностей бортовой сети: проектируем усилители, устойчивые к колебаниям напряжения 9–16 В и просадкам при пиковых нагрузках.

Примеры выполненных проектов

Проекты студии в области автомобильной аудиотехники демонстрируют системный подход к решению акустических и схемотехнических задач. Каждый кейс — это последовательное прохождение этапов от анализа до верифицированного результата.

Кейс 1: Сабвуферный тракт с моно усилителем класса D

Задача: разработать сабвуферное звено для компактного кроссовера с ограниченным объёмом багажника. Решение: подбор динамика с эквивалентным объемом VAS 28 литров и добротностью QT 0,45, проектирование фазоинверторного корпуса объёмом 22 литра с настройкой порта на 32 Гц, разработка моно усилителя класса D мощностью 300 Вт RMS на нагрузку 2 Ома. Результат: равномерная АЧХ 28–120 Гц при нелинейных искажениях менее 1%, пиковая мощность 600 Вт без просадок бортовой сети.

Кейс 2: Компонентная трёхполосная система с DSP-процессором

Задача: построить трехполосный динамик фронтальной сцены с поканальным усилением и синхронизацией звука. Решение: подбор НЧ-динамика 165 мм, СЧ-излучателя 80 мм и ВЧ-твитера с расширенным диапазоном; разработка шестиканального усилителя класса D со встроенным DSP; настройка кроссоверов 350 Гц и 3,5 кГц, временных задержек для выравнивания фаз. Результат: чистое звучание с равномерной АЧХ ±2 дБ в диапазоне 40 Гц – 20 кГц, устранение частотно-зависимых аномалий салона.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Важно понимать, что для усилителя важно именно НАПРЯЖЕНИЕ питания, т.к выходной сигнал упирается именно в шины питания. И только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность.

Типичные ошибки при разработке автомобильных аудиосистем

Разработчики сталкиваются с проблемами, связанными с максимальным выходом электромагнитного динамика, включая смещение диафрагмы, теплопередачу и нелинейность. Ограничения смещения могут быть вызваны механическими и электрическими факторами, что приводит к снижению чувствительности и увеличению искажений. Студия выявляет эти проблемы на этапе измерений, до изготовления серийной партии.

Распространённые ошибки и способы их предотвращения:

• Игнорирование параметров Тиля-Смолла при выборе корпуса: динамик с QT 0,7 в закрытом ящике даст горб на резонансной частоте и гудящий бас. Студия всегда измеряет фактические параметры динамика перед проектированием корпуса.
• Недооценка тепловых режимов усилителя класса D: при мощности выше 200 Вт на канал без эффективного радиатора температура кристалла превышает допустимую, что ведёт к срабатыванию защиты или отказу.
• Отсутствие синхронизации звука между излучателями: разнесённые в пространстве динамики без временной коррекции создают гребенчатую АЧХ и размытую звуковую сцену.
• Пренебрежение просадками бортовой сети: при пиковой мощности 600 Вт ток потребления достигает 50 А, что требует расчёта сечения проводки и ёмкости накопительных конденсаторов.
• Использование неподходящих кроссоверных фильтров: частотно-зависимые аномалии на стыке полос возникают при неверном выборе частот раздела и крутизны срезов.

Соответствие стандартам и контроль качества

Автомобильная аудиотехника эксплуатируется в жёстких условиях: перепады температур от −40 до +85 °C, вибрации, влажность, электромагнитные помехи от бортового оборудования. Поэтому контроль качества встроен в каждый этап разработки, а не выполняется постфактум.

Основные направления обеспечения качества:

• Следование рекомендациям AES при измерении параметров динамиков и оценке мощности: использование розового шума, стандартизованных методик определения эффективной мощности.
• Проверка EMC: печатные платы проектируются с учётом требований к электромагнитной совместимости, минимизацией паразитных излучений от ШИМ-модулятора.
• Тепловое моделирование: расчёт температуры кристаллов усилителя при максимальной выходной мощности и температуре окружающей среды 60 °C.
• Ресурсные испытания: проверка надёжности подвески динамика при максимальном смещении Xmax, циклические тесты на вибрацию и термоциклирование.
• Инструментальный контроль: измерение АЧХ, КНИ, интермодуляционных искажений, переходных характеристик на каждом прототипе.

Часто задаваемые вопросы

Как выбрать динамики для автомобильной аудиосистемы?

При выборе динамиков важно учитывать их мощность (например, 50–200 Вт) и тип — коаксиальная система или компонентная. Коаксиальные динамики обеспечивают хорошую синхронизацию звука и простоту установки, но уступают компонентным по качеству звуковой сцены. Решающее значение имеют параметры Тиля-Смолла: FS, QT, VAS и Xmax, которые определяют совместимость драйвера с выбранным типом корпуса.

Какие проблемы возникают при проектировании динамиков?

Разработчики сталкиваются с проблемами максимального выхода электромагнитного динамика: смещение диафрагмы за пределы линейной зоны, теплопередача от звуковой катушки к магнитной системе и нелинейность подвески. Эти факторы приводят к искажениям звука и снижению качества воспроизведения при высокой мощности. Решение — корректный выбор Xmax с запасом 30–50% и расчёт теплового режима.

Какова стоимость разработки качественной аудиосистемы для автомобиля?

Стоимость разработки варьируется от 500 до 5000 долларов в зависимости от компонентов и сложности системы. Бюджетный вариант с готовыми компонентами и настройкой обойдётся дешевле, полный цикл проектирования с индивидуальными корпусами и усилителями — дороже. Точная смета формируется после анализа технического задания.

Что такое встроенный DSP и как он влияет на звук?

Встроенный DSP — это цифровой сигнальный процессор, выполняющий кроссоверную фильтрацию, эквализацию, временные задержки и динамическую обработку. Он позволяет точно настраивать звук, корректируя частотные характеристики и устраняя частотно-зависимые аномалии салона. Это значительно улучшает качество звука в сложных акустических условиях автомобиля.

Как выбрать усилитель для автомобильной аудиосистемы?

При выборе усилителя важно учитывать его класс (класс D для высокой эффективности) и выходную мощность. Моно усилитель класса D оптимален для сабвуфера, многоканальные модели — для фронтальной и тыловой акустики. Критично согласование импеданса нагрузки: большинство автомобильных усилителей рассчитаны на 2–4 Ома.

Как избежать частотно-зависимых аномалий в звуке?

Для минимизации частотно-зависимых аномалий необходимо использовать качественные кроссоверные фильтры с правильно выбранными частотами раздела и крутизной срезов. Встроенный DSP позволяет реализовать фильтры высокого порядка без фазовых искажений и точно согласовать стыки полос. Это обеспечивает плавный переход между частотами и улучшает общее звучание системы.

Итоги

Разработка автомобильных аудиосистем — это инженерная задача, требующая одновременного владения электроакустикой, усилительной схемотехникой и цифровой обработкой сигналов.

• Параметры динамиков FS, QT, VAS и Xmax — фундамент любого акустического проекта, определяющий выбор корпуса и достижимое качество звука.
• Моно усилитель класса D с КПД более 90% — оптимальное решение для автомобильного применения с ограниченным энергобюджетом.
• Встроенный DSP позволяет компенсировать акустические недостатки салона и реализовать точную синхронизацию звука между излучателями.
• Проектирование корпуса по рекомендациям AES обеспечивает расчётную частотную характеристику и минимальные искажения.
• Полный цикл разработки занимает 2–3 месяца и завершается передачей серийной документации.
• Студия выполняет все этапы: от измерений параметров динамиков до изготовления прототипов и подготовки к производству.
