DSP tuning и OEM аудиорешения определяют качество звучания встраиваемых акустических систем — от автомобильных мультимедиа до конференц-устройств и IoT-динамиков. Инженерная настройка цифровой обработки сигнала позволяет компенсировать акустические недостатки корпусов, управлять кроссоверами, эквализацией и задержками, добиваясь разборчивости речи в шуме. Студия выполняет полный цикл: от проектирования DSP-архитектуры и подбора компонентов до финальной калибровки, акустических измерений и подготовки к серийному производству.

Главное

• DSP tuning — это процесс параметрической настройки цифрового сигнального процессора под конкретную акустическую систему, помещение и сценарий использования.
• OEM аудиорешения включают разработку аппаратной платформы, DSP-прошивки, акустического оформления и калибровочных процедур для серийного производства.
• Ключевые метрики качества — разборчивость речи, частотная характеристика, уровень нелинейных искажений и задержка обработки.
• Стоимость компонентов DSP-тракта варьируется от 5 до 200 долларов за процессор, полный цикл разработки занимает от 8 до 24 недель.
• Студия закрывает все этапы: схемотехника, трассировка печатной платы, написание DSP-алгоритмов, акустические измерения, сертификация и передача в производство.

Что такое DSP tuning и зачем он нужен?

DSP tuning — это инженерная дисциплина, объединяющая цифровую обработку сигналов, акустику и схемотехнику для достижения целевых характеристик звуковоспроизведения. В отличие от аналоговых решений, DSP-процессор позволяет гибко изменять параметры фильтрации, динамической обработки и временных задержек без переработки печатной платы. Для производителей OEM-аудиосистем это означает возможность адаптировать одну аппаратную платформу под разные корпуса, динамики и рыночные требования.

Определение и суть технологии

DSP tuning базируется на применении цифровых сигнальных процессоров, выполняющих математические операции над оцифрованным аудиопотоком в реальном времени. Процессор получает PCM-данные от аналого-цифрового преобразователя, обрабатывает их по заданному алгоритму и выводит через цифро-аналоговый преобразователь на усилитель. Настройка включает выбор топологии фильтров, расчёт коэффициентов биквадратных секций, установку порогов компрессоров и лимитеров, а также конфигурацию маршрутизации каналов.

Для инженеров важен показатель MIPS — количество миллионов инструкций в секунду, которое определяет, сколько параллельных каналов обработки и насколько сложные алгоритмы способен выполнять процессор. Модель Analog Devices ADAU1701 обеспечивает до 50 MIPS при 28-битном разрешении обработки, что достаточно для большинства профессиональных двухканальных и четырёхканальных систем. Выбор DSP-чипа напрямую влияет на задержку обработки, потребление и итоговую стоимость решения.

Для каких устройств применяется

OEM аудиорешения с DSP-настройкой востребованы в широком спектре продуктов. Каждая категория предъявляет специфические требования к алгоритмам обработки, числу каналов и ограничениям по энергопотреблению:

• Автомобильные аудиосистемы — многоканальная обработка, компенсация салонной акустики, активные кроссоверы, управление временем прихода сигнала от разных динамиков.
• Конференц-системы и спикерфоны — эхокомпенсация, шумоподавление, автоматическая регулировка усиления, приоритет разборчивости речи.
• Портативные Bluetooth-колонки — компенсация малого объёма корпуса, расширение низкочастотного диапазона, защита динамиков от перегрузки.
• Умные колонки и IoT-устройства — обработка голосовых команд, формирование диаграммы направленности микрофонной решётки, подавление реверберации речи.
• Профессиональные звуковые системы — линейные массивы, управление лепестками диаграммы направленности, выравнивание по зонам покрытия.

Почему DSP tuning критичен для качества звука

Акустическая система без цифровой коррекции ограничена физическими свойствами динамиков, корпуса и помещения. Шум, резонансы, отражения и нелинейности преобразователей искажают исходный сигнал, снижая разборчивость и естественность звучания. DSP-обработка компенсирует эти искажения, формируя целевую частотную характеристику и управляя временной структурой сигнала.

В телефонных и речевых системах DSP-алгоритмы решают задачу выделения речи в шуме: адаптивные фильтры анализируют статистические характеристики помехи и подавляют её, сохраняя спектральные компоненты голоса. Для конференц-устройств дополнительно важна конфиденциальность речи — алгоритмы маскировки звука и направленного захвата голоса предотвращают утечку разговора в соседние зоны.

Как устроен процесс DSP tuning?

Процесс настройки DSP объединяет аппаратное проектирование, программную реализацию алгоритмов и акустические измерения. Инженерный цикл начинается с постановки задачи и выбора архитектуры, проходит через создание прошивки и заканчивается верификацией на реальных образцах.

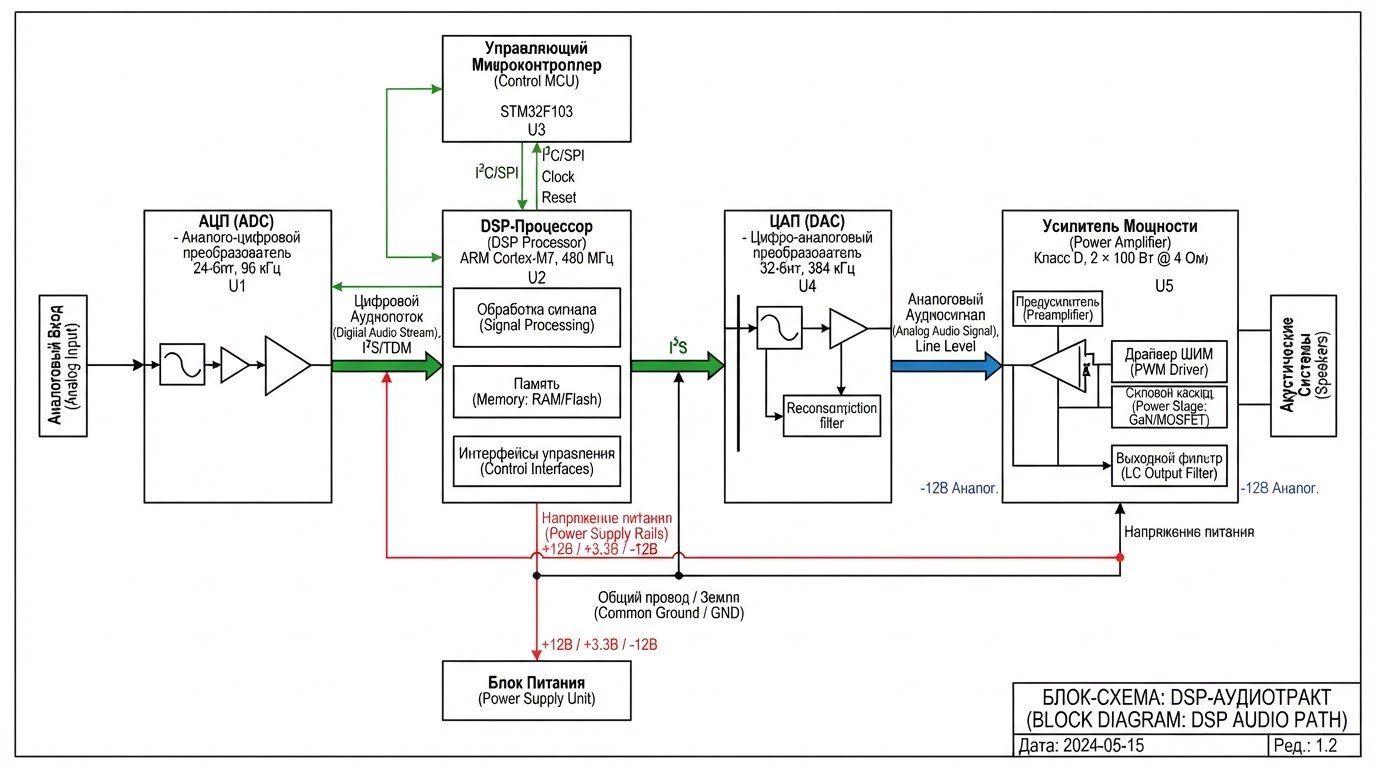

Архитектура DSP-тракта

Типовая OEM аудиоплатформа включает несколько функциональных блоков. На входе стоит аналого-цифровой преобразователь (ADC), оцифровывающий сигнал с микрофона или линейного входа. Далее поток поступает в DSP-процессор, выполняющий алгоритмы обработки. После обработки данные передаются в цифро-аналоговый преобразователь (DAC) и далее на усилитель мощности. Управляющий микроконтроллер отвечает за пользовательский интерфейс, коммуникационные протоколы и загрузку конфигурации DSP.

Для снижения задержки в профессиональных аудиосистемах используется протокол UDP вместо TCP/IP. UDP обеспечивает более простую и быструю передачу данных без повторных передач и подтверждений, что критично для живого звука и систем распределённого усиления.

Ключевые алгоритмы обработки

Современный DSP tuning опирается на набор базовых алгоритмов, комбинируемых под конкретную задачу:

• Кроссоверные фильтры с крутыми наклонами — разделяют частотный диапазон между полосами акустической системы, минимизируя аномалии отклика и обеспечивая синхронизацию сигналов между динамиками. Дизайнеры динамиков используют фильтры высокого порядка или коаксиальные излучатели для достижения когерентного звучания.
• Параметрическая эквализация — корректирует тональный баланс и компенсирует резонансы корпуса и помещения. ГСВ-фильтр на входе акустической системы понижает уровень средне-высокочастотных составляющих, выравнивая спектр.
• Компрессоры и лимитеры — управляют динамическим диапазоном, защищают динамики от перегрузки и выравнивают громкость разных источников.
• Задержки и фазовые корректоры — синхронизируют время прихода сигнала от разных излучателей, формируют диаграмму направленности массива.

Инструменты настройки и измерений

Для точной настройки DSP необходимы акустические измерения с использованием измерительных микрофонов, анализаторов спектра и специализированного программного обеспечения. Инструменты типа REW или SMAART позволяют снять частотную характеристику, импульсный отклик, оценить реверберацию и нелинейные искажения. По данным измерений инженер рассчитывает коэффициенты фильтров и загружает их в DSP-процессор для верификации.

Автоматизация калибровки значительно ускоряет процесс. Современные методики позволяют проводить почти автоматическую настройку с подключением внешнего тестового оборудования, сокращая время калибровки до 50% по сравнению с ручным подбором параметров.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.

Что входит в услугу DSP tuning и OEM аудиорешений?

Студия выполняет полный цикл разработки аудиоэлектроники — от анализа технического задания до передачи готового продукта в серийное производство. Клиент получает не только настроенный прототип, но и полный пакет конструкторской документации.

Разработка аппаратной платформы

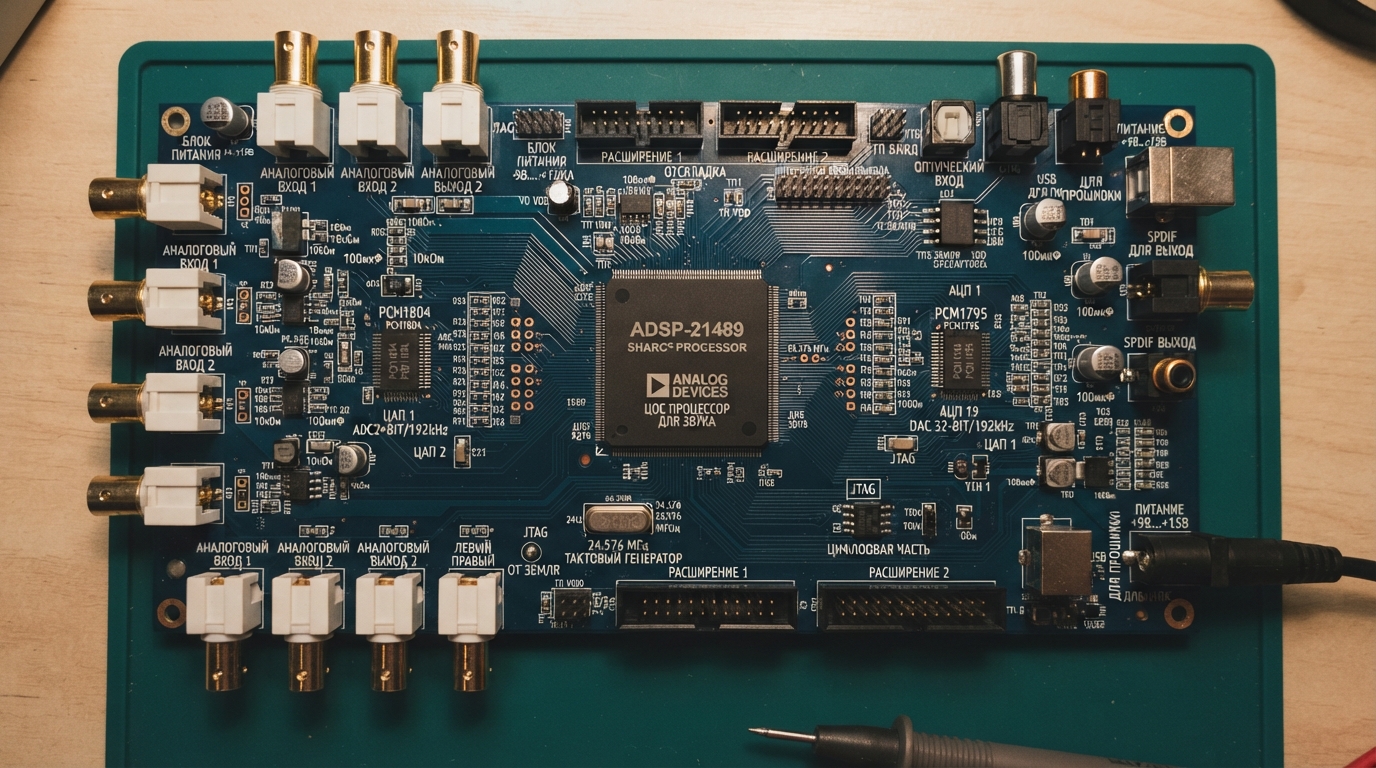

Инженеры студии проектируют принципиальную схему аудиотракта, выбирают DSP-процессор, аналоговые компоненты, усилители и источники питания. Разводка печатной платы выполняется с учётом требований электромагнитной совместимости: аналоговые и цифровые земли разделяются, силовые линии трассируются с достаточным сечением, чувствительные цепи экранируются. Для микроконтроллеров семейства STM32 используется многомастерная шинная архитектура с раздельными шинами инструкций и данных, что обеспечивает детерминированный доступ к памяти и периферии.

Написание DSP-прошивки

Программная часть включает реализацию алгоритмов обработки в среде разработки DSP-процессора, создание графа обработки сигналов, настройку параметров фильтров и динамической обработки. Для устройств с пользовательским интерфейсом разрабатывается управляющая прошивка микроконтроллера с поддержкой коммуникационных протоколов и загрузкой конфигураций DSP.

Акустические измерения и калибровка

Финальный этап — акустические измерения готового прототипа в заглушенной камере или реальном помещении. Инженеры снимают частотную характеристику, оценивают разборчивость речи, уровень искажений и задержку. По результатам измерений корректируются коэффициенты фильтров, пороги компрессоров и параметры шумоподавления. Для речевых систем особое внимание уделяется речи в шуме и подавлению реверберации.

Что получает клиент

• Полный комплект схем и Gerber-файлов печатной платы.
• Исходный код DSP-прошивки и управляющего микроконтроллера.
• Прототипы с настроенными параметрами обработки.
• Отчёты об акустических измерениях и электрических тестах.
• Документацию для сертификации и передачи в производство.

План работ и этапы

Проект DSP tuning и разработки OEM аудиорешения проходит через стандартизированные этапы, каждый из которых завершается измеримым результатом. Типовой цикл занимает от 8 до 24 недель в зависимости от сложности системы.

После завершения этапа акустической настройки клиент получает прототип с целевыми характеристиками звучания. Для сложных многоканальных систем предусмотрены итерации калибровки с повторными измерениями после доработки корпуса или замены динамиков.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Сколько это стоит?

Стоимость проекта DSP tuning и OEM аудиорешения складывается из четырёх основных компонентов: компоненты, разработка, сертификация и производство. Понимание структуры затрат позволяет оптимизировать бюджет на ранних этапах планирования.

Структура затрат

Стоимость компонентов DSP-тракта варьируется в широком диапазоне. Базовые DSP-процессоры стоят от 5 до 50 долларов, высокопроизводительные модели достигают 200 долларов и выше. Выбор компонентов с оптимальным соотношением цена/качество может существенно снизить общие затраты — стандартные, широко доступные микросхемы легче закупать и сертифицировать.

Затраты на разработку включают проектирование схем, написание программного обеспечения и тестирование. В зависимости от сложности проекта они составляют от 10% до 30% общего бюджета. Использование готовых библиотек и инструментов разработки сокращает время и стоимость инженерных работ.

Сертификация аудиосистемы может стоить от 1000 до 10000 долларов в зависимости от типа сертификации и требований рынка. Планирование сертификации на ранних этапах разработки помогает избежать дополнительных затрат и задержек.

Производство при малых объёмах обходится значительно дороже в расчёте на единицу из-за отсутствия экономии на масштабе. Оптимизация производственного процесса и выбор подходящих поставщиков снижают затраты на 20-30%.

Варианты сотрудничества

Точная стоимость определяется после анализа технического задания и требований к характеристикам. Модульный подход в разработке позволяет сократить время и затраты на изменения, а аутсорсинг отдельных этапов оптимизирует бюджет.

Почему выбирают нас?

Студия объединяет компетенции в схемотехнике, DSP-программировании и акустике, что обеспечивает целостный подход к разработке аудиосистем. Инженеры работают по структурированному процессу, исключающему хаотичные доработки и затягивание сроков.

Экспертиза в трёх доменах

Разработка качественного аудиоустройства требует одновременного понимания аналоговой схемотехники, цифровой обработки сигналов и акустики. Студия закрывает все три направления собственными специалистами, без передачи субподрядчикам. Это обеспечивает согласованность решений на всех этапах — от выбора ADC до финальной калибровки фильтров.

Прозрачный процесс и измеримые результаты

Каждый этап проекта завершается документированным результатом: схема, Gerber-файлы, отчёт об измерениях, настроенная прошивка. Клиент контролирует прогресс по контрольным точкам и получает полный пакет документации для производства и дальнейшего сопровождения.

Сравнение с альтернативами

Готовые DSP-модули с настройкой от производителя подходят для прототипирования, но редко обеспечивают оптимальное звучание в конкретном корпусе. Студия разрабатывает решение под задачу, учитывая акустические особенности продукта и требования целевого рынка.

Примеры наших работ

Конференц-спикерфон с шумоподавлением

Задача: разработать настольное устройство для конференц-связи с высокой разборчивостью речи в помещениях с фоновым шумом и реверберацией.

Решение: спроектирована платформа на DSP-процессоре с алгоритмами адаптивного шумоподавления, эхокомпенсации и автоматической регулировки усиления. Микрофонная решётка с формированием диаграммы направленности фокусируется на говорящем, подавляя маскировку звука от посторонних источников.

Результат: разборчивость речи по методике STI повышена на 0,15 пункта по сравнению с аналоговым прототипом, задержка обработки снижена до 8 мс за счёт оптимизации графа DSP.

Автомобильный DSP-усилитель

Задача: создать многоканальный усилитель с активными кроссоверами и поканальной эквализацией для автомобильной акустической системы.

Решение: использован DSP-процессор с производительностью 50 MIPS, реализованы кроссоверные фильтры с крутыми наклонами и коаксиальная конфигурация излучателей для минимизации аномалий отклика. Настроены задержки для синхронизации сигналов между динамиками.

Результат: неравномерность частотной характеристики в салоне снижена с ±6 дБ до ±2 дБ, время настройки под конкретную модель автомобиля сокращено до 2 часов благодаря автоматизированной калибровке.

Портативная колонка с расширенным басом

Задача: добиться полноценного низкочастотного диапазона в компактном корпусе объёмом 0,8 литра.

Решение: применён ГСВ-фильтр для коррекции тонального баланса, компрессор с частотно-зависимым порогом защищает динамик от перегрузки, эквалайзер компенсирует резонанс корпуса.

Результат: нижняя граничная частота по уровню −3 дБ снижена с 120 Гц до 65 Гц, максимальное звуковое давление увеличено на 4 дБ без слышимых искажений.

Типичные ошибки и как их избежать

Игнорирование акустических измерений

Самая частая ошибка — настройка DSP «на слух» без объективных акустических измерений. Субъективная оценка не выявляет узкие резонансы, фазовые несоответствия и проблемы с речью и реверберацией. Студия использует измерительные микрофоны и анализаторы спектра на каждом этапе калибровки, фиксируя результаты в отчётах.

Недооценка низкочастотного шума

Разработчики часто сталкиваются с проблемами низкочастотного шума (шум 1/F), возникающего из-за генерации и рекомбинации спорадических токов на поверхности полупроводника. Этот шум особенно заметен в устройствах с высоким коэффициентом усиления. Правильный выбор операционных усилителей и топологии платы минимизирует его влияние.

Пренебрежение резервированием

Для ответственных аудиосистем, где потеря звука недопустима, необходимо предусматривать параллельные и резервные методологии. Горячий резерв для основных микрокомпьютеров и запасные платы DSP, готовые к перераспределению, минимизируют риск отказа. Студия проектирует системы с учётом требований надёжности и отказоустойчивости.

Отсутствие модульного подхода

Жёсткая, нерасширяемая архитектура усложняет доработки и увеличивает стоимость изменений. Модульный подход в разработке позволяет заменять отдельные блоки без перепроектирования всей системы, сокращая время и затраты на адаптацию под новые требования.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Микроконтроллер построен на базе ядра ARM Cortex с поддержкой многомастерной шинной архитектуры. Ядро Cortex M4 подключено к внутренней шинной матрице через три независимые шины. I-шина — 32-разрядная для выборки инструкций из памяти программ, работает на частоте ядра. D-шина — 32-разрядная для доступа к данным Flash, например, константы и для отладки. Системная шина — также 32-разрядная для доступа к SRAM и периферии.

Соответствие стандартам и качество

OEM аудиосистемы, выходящие на коммерческий рынок, должны соответствовать требованиям электромагнитной совместимости, безопасности и, в ряде случаев, отраслевым акустическим стандартам. Студия закладывает соответствие нормативным требованиям на этапе проектирования, а не постфактум.

Электромагнитная совместимость

Печатная плата аудиоустройства проектируется с учётом требований EMC: аналоговые и цифровые цепи разделяются, используется многослойная топология с выделенными слоями земли и питания, силовые линии трассируются в первую очередь. Такой подход минимизирует излучение и восприимчивость к помехам, что критично для прохождения сертификации CE и FCC.

Акустические измерения

Качество звучания подтверждается объективными метриками: частотная характеристика, коэффициент нелинейных искажений, разборчивость речи, задержка обработки. Для речевых систем проводятся измерения в условиях шума и реверберации с использованием стандартизированных методик оценки речи в шуме.

Надёжность и резервирование

Для систем, где отказ недопустим, применяются резервные платы обработки и маршрутизаторы, способные взять на себя управление в случае сбоя. Параллельные методологии резервирования минимизируют риск потери звука и повышают общую надёжность решения.

Часто задаваемые вопросы

Как выбрать DSP для своей аудиосистемы?

Выбор DSP зависит от требований к производительности и функциональности. Например, модели, такие как Analog Devices ADAU1701, предлагают 28-битное разрешение и до 50 MIPS, что подходит для большинства профессиональных приложений. Для многоканальных систем с интенсивной обработкой требуются процессоры с большей производительностью.

Какие типичные проблемы возникают при настройке DSP?

Частые проблемы включают искажения звука и задержки в обработке. Для их минимизации рекомендуется использовать кроссоверные фильтры с крутыми наклонами и правильно настраивать параметры эквализации. Объективные акустические измерения помогают выявить проблемы на ранних этапах.

Какова стоимость OEM аудиорешений?

Стоимость может варьироваться от 50 до 500 долларов за единицу в зависимости от сложности системы и используемых компонентов. Простые решения начинаются с 100 долларов за DSP, более сложные системы стоят значительно дороже. Полный цикл разработки под ключ оценивается от 15000 долларов.

Как сертифицировать аудиосистему для коммерческого использования?

Сертификация включает тестирование на соответствие стандартам, таким как CE и FCC. Процесс занимает от нескольких недель до нескольких месяцев в зависимости от сложности системы и необходимых тестов. Планирование сертификации на ранних этапах разработки снижает затраты и задержки.

Как улучшить качество звука в линейных массивах?

Использование цифровой обработки сигналов для управления лепестковыми характеристиками и реализация сужающихся массивов значительно улучшают качество звука. Это позволяет минимизировать интерференцию и улучшить направленность, особенно в вертикальной плоскости.

Какие компоненты необходимы для DSP tuning?

Для DSP tuning понадобятся измерительные микрофоны, анализаторы спектра и программное обеспечение для настройки, такое как REW или SMAART. Эти инструменты помогают точно настроить систему под акустику помещения и целевые характеристики.

Итоги

DSP tuning и OEM аудиорешения — это инженерный процесс, объединяющий схемотехнику, цифровую обработку сигналов и акустику для создания качественных звуковых систем.

• DSP tuning обеспечивает гибкую настройку звучания без переработки аппаратной части.
• Разборчивость речи в шуме — ключевая метрика для речевых и конференц-систем.
• Акустические измерения с использованием анализаторов — обязательный этап калибровки.
• Стоимость компонентов DSP варьируется от 5 до 200 долларов, полный проект — от 15000 долларов.
• Типовой цикл разработки занимает от 8 до 24 недель с измеримыми результатами на каждом этапе.
• Модульный подход и резервирование повышают надёжность и упрощают доработки.
