CAN bus решения формируют базовую архитектуру обмена данными в автомобильной электронике и промышленных системах, где критичны надёжность, детерминизм и помехоустойчивость. Студия проектирует, разрабатывает и сопровождает полный цикл CAN-инфраструктуры — от выбора топологии и расчёта физического уровня до прошивки микроконтроллеров, диагностики и подготовки к серийному производству. Инженерная команда закрывает задачи по классическому CAN, CAN FD, интеграции с LIN и Automotive Ethernet, а также обеспечивает соответствие автомобильным стандартам функциональной безопасности. Материал раскрывает техническую базу протокола, архитектурные варианты, типовые ошибки и коммерческие условия реализации проекта под ключ.

Главное

  • CAN bus — это дифференциальная последовательная шина для обмена данными между электронными блоками управления в реальном времени.
  • CAN FD расширяет классический протокол до скорости передачи 8 Мбит/с и поля данных 64 байта, сохраняя совместимость с базовым CAN.
  • Студия выполняет полный цикл: схемотехника, проектирование печатной платы, разработка встроенного ПО, отладка с помощью осциллографа и логического анализатора.
  • Диагностика ошибок на физическом уровне — ключевая компетенция, позволяющая выявлять редкие сбои, которые не фиксируются стандартным логированием.
  • Стоимость компонентов CAN-системы начинается от 2–10 долларов за микроконтроллер и 1–3 доллара за трансивер, а полный проект зависит от сложности интеграции и требований сертификации.
  • Правильный выбор между CAN, CAN FD, LIN и FlexRay определяется требованиями к скорости, детерминизму, стоимости и объёму передаваемых данных.

Что такое CAN bus решения?

CAN bus решения представляют собой совокупность аппаратных и программных средств, обеспечивающих обмен данными между электронными блоками управления по протоколу Controller Area Network. Технология применяется в автомобильной электронике, промышленной автоматизации, робототехнике и встраиваемых системах, где требуется надёжная передача сигналов в условиях высоких электромагнитных помех. В отличие от традиционных параллельных шин, CAN использует всего два провода для передачи данных, что радикально снижает массу проводки и упрощает архитектуру системы.

Определение и суть протокола

CAN (Controller Area Network) — это протокол последовательной шины, разработанный для надёжной передачи данных в автомобильной электронике и промышленных системах. Основной единицей передачи является фрейм — структурированный пакет данных, содержащий идентификатор, поле данных (до 8 байт в классическом CAN), контрольную сумму и служебные биты. Формат кадра определяет последовательность полей: старт-бит, арбитражное поле с идентификатором, управляющее поле, данные, CRC, подтверждение и конец фрейма.

Физический уровень использует дифференциальное напряжение между линиями CAN_H и CAN_L — обычно 2 В в доминантном состоянии и 0 В в рецессивном, что обеспечивает высокую помехоустойчивость. Скорость передачи варьируется от 10 кбит/с до 1 Мбит/с в классическом CAN, а в CAN FD достигает 8 Мбит/с. Протокол реализует механизм арбитража без потери данных: если несколько узлов начинают передачу одновременно, узел с меньшим идентификатором получает приоритет.

Зачем нужна CAN-шина в современных системах

Современные автомобили содержат до 120 потребителей электроэнергии и десятки электронных блоков управления, которым необходим постоянный обмен данными в реальном времени. CAN bus обеспечивает мультиплексирование — передачу множества сигналов управления по одной шине данных, что снижает стоимость проводки и повышает надёжность системы. Протокол включает встроенные механизмы обнаружения и коррекции ошибок, автоматическое повторение передачи и использование контрольных сумм, что критично для систем безопасности.

Для систем помощи водителю и мультимедийных комплексов объём данных растёт экспоненциально, поэтому CAN FD становится базовым требованием новых проектов. Расширение Flexible Data-rate поддерживает до 64 байт полезной нагрузки в одном фрейме, что в 8 раз превышает классический CAN и позволяет передавать большие массивы информации без фрагментации.

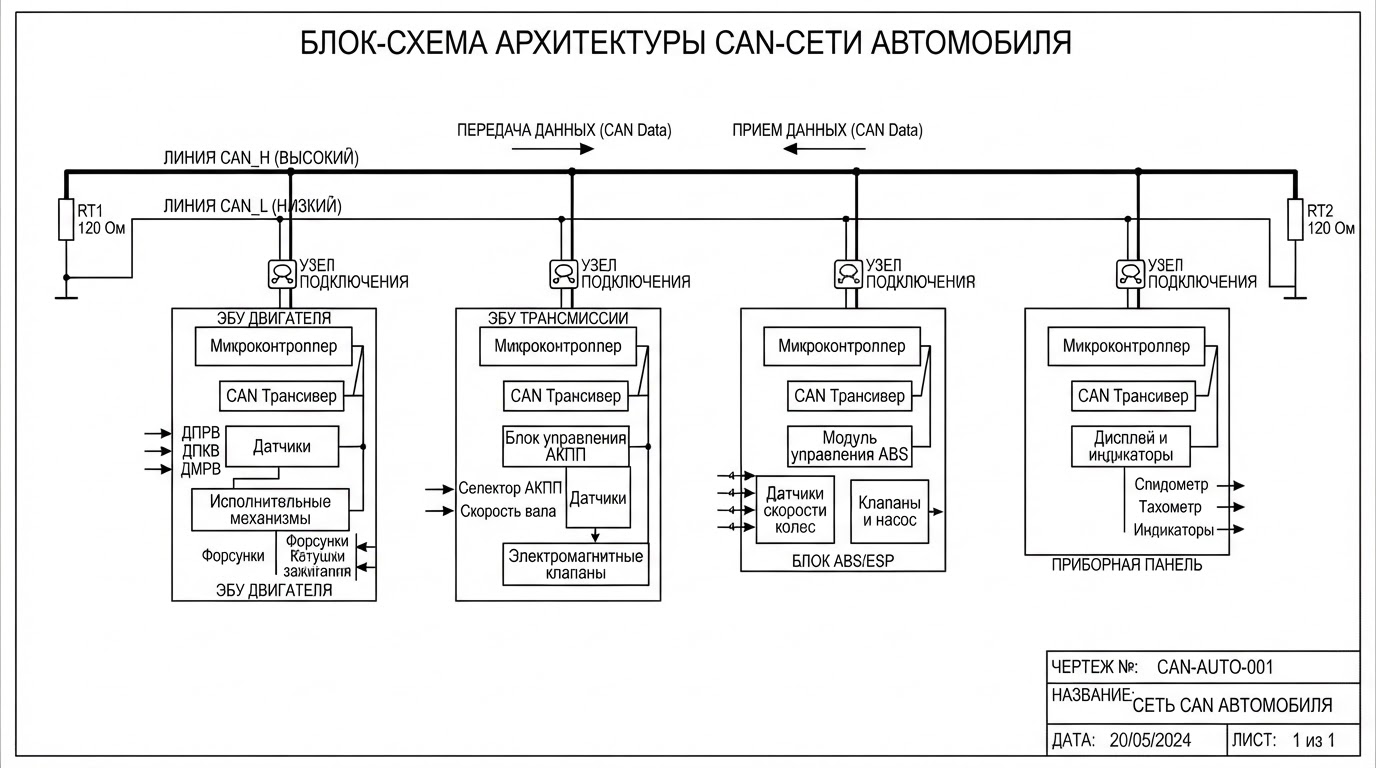

Блок-схема архитектуры CAN-сети автомобиля: электронные блоки управления двигателем, трансмиссией, ABS и приборной панелью, соединённые двумя дифференциальными линиями CAN_H и CAN_L, с указанием терминальных резисторов на концах шины
Блок-схема архитектуры CAN-сети автомобиля: электронные блоки управления двигателем, трансмиссией, ABS и приборной панелью, соединённые двумя дифференциальными линиями CAN_H и CAN_L, с указанием терминальных резисторов на концах шины

Где применяется CAN bus

  • Автомобильная электроника: управление двигателем, трансмиссией, системами ABS/ESP, подушками безопасности, климат-контролем и мультимедиа.
  • Беспилотные автомобили и автономные дроны: обмен данными между сенсорами, навигационными системами и исполнительными механизмами.
  • Роботы-доставщики: координация приводов, датчиков препятствий и коммуникационных модулей.
  • Промышленная автоматизация: связь контроллеров, датчиков и исполнительных устройств в распределённых системах управления.
  • Медицинское оборудование: мониторинг и управление критическими параметрами с гарантированной доставкой данных.

Как работает CAN bus и из чего состоит

Архитектура CAN-сети строится на многомастерной топологии, где каждый узел может инициировать передачу данных. Протокол решает конфликты доступа к шине через побитовый арбитраж, обеспечивая детерминированную задержку для высокоприоритетных сообщений. Ключевые компоненты физического уровня — микроконтроллер с CAN-контроллером, трансивер и согласующие резисторы.

Физический уровень и дифференциальная передача

Дифференциальная передача сигналов минимизирует влияние электромагнитных помех на качество связи. Линии CAN_H и CAN_L передают инвертированные сигналы: в доминантном состоянии разность потенциалов составляет около 2 В, в рецессивном — 0 В. Помехи, наводимые на оба провода синфазно, автоматически подавляются приёмником, что обеспечивает стабильную работу системы даже в условиях сильных электромагнитных полей от систем зажигания и силовой электроники.

Максимальная длина кабеля зависит от скорости передачи: при 1 Мбит/с линия может достигать 40 метров, а при 125 кбит/с — до 500 метров. Качество кабеля и условия установки влияют на реальную достижимую длину. На обоих концах шины устанавливаются терминальные резисторы номиналом 120 Ом, согласующие волновое сопротивление линии и предотвращающие отражения сигналов.

Компоненты CAN-системы

Микроконтроллер с поддержкой CAN — это вычислительное ядро узла, выполняющее обработку данных и управление периферией. Стоимость таких микроконтроллеров варьируется от 2 до 10 долларов в зависимости от производителя и спецификаций. CAN-трансивер преобразует логические уровни контроллера в дифференциальные сигналы шины; типичные модели, такие как MCP2551, стоят около 1–3 долларов.

Полный состав CAN-узла включает:

  • источник питания с защитой от перенапряжения;
  • микроконтроллер с встроенным или внешним CAN-контроллером;
  • трансивер с гальванической развязкой при необходимости;
  • фильтры электромагнитной совместимости;
  • разъёмы и кабельную инфраструктуру.

CAN FD, LIN, FlexRay и Automotive Ethernet: сравнение

Современная автомобильная электроника использует несколько протоколов связи, каждый оптимизирован под конкретные задачи. CAN FD увеличивает скорость передачи до 8 Мбит/с и размер поля данных до 64 байт, сохраняя совместимость с базовым протоколом. LIN — недорогой однопроводной протокол для некритичных подсистем (стеклоподъёмники, зеркала), работающий на скоростях до 20 кбит/с с архитектурой master-slave.

FlexRay — детерминированный протокол для систем реального времени (активная подвеска, X-by-wire), обеспечивающий скорость до 10 Мбит/с с временным разделением и резервированием каналов. Automotive Ethernet — высокоскоростная шина (100 Мбит/с – 10 Гбит/с) для передачи больших объёмов данных от камер, радаров и систем ADAS. Выбор протокола определяется требованиями к скорости, детерминизму, стоимости и объёму данных.

Обработка ошибок и надёжность

CAN протокол включает встроенные механизмы для обработки ошибок, такие как автоматическое повторение передачи и использование контрольных сумм. Рекомендуется также реализовать программные методы для отслеживания и логирования ошибок в приложении. Эффективная организация потока данных достигается с помощью кольцевых буферов и управления прерываниями, что минимизирует задержки и обеспечивает быструю обработку сообщений в реальном времени.

Для диагностики редких сбоев в CAN FD-системах используется осциллограф с CAN FD-декодером и триггером на интересующий CAN ID. Такой подход позволяет ловить сбои, которые не фиксируются в обычном логировании, выявляя проблемы на физическом уровне — отражения, наводки, дребезг контактов. Логический анализатор дополняет картину, визуализируя поток данных и выявляя ошибки на логическом уровне.

Максим Набиуллин
Максим Набиуллин
Инженер-разработчик, руководитель компании
Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Что входит в услугу по разработке CAN bus решений

Студия выполняет полный цикл проектирования CAN-инфраструктуры — от анализа требований до передачи документации для серийного производства. Каждый проект включает аппаратную разработку, программную реализацию протокольного стека, тестирование на реальном оборудовании и подготовку к сертификации. Инженерная команда работает с классическим CAN, CAN FD и интеграцией с LIN, FlexRay и Automotive Ethernet.

Аппаратная разработка

  • Проектирование схемы электрической принципиальной: выбор микроконтроллера, трансивера, источников питания, защитных цепей и фильтров электромагнитной совместимости.
  • Разводка печатной платы: трассировка дифференциальных пар CAN_H/CAN_L с соблюдением волнового сопротивления, минимизация паразитных параметров, расстановка компонентов с учётом тепловых и помеховых требований.
  • Расчёт физического уровня: определение максимальной длины шины, номиналов терминальных резисторов, параметров защиты от электростатических разрядов и перенапряжений.
  • Подготовка Gerber-файлов и конструкторской документации для производства.

Программная разработка

  • Реализация CAN-стека: инициализация контроллера, настройка скорости передачи, обработка прерываний, кольцевые буферы приёма и передачи.
  • Разработка прикладного протокола: определение идентификаторов сообщений, форматов данных, механизмов подтверждения и обработки ошибок.
  • Интеграция с вышестоящими протоколами: реализация шлюзов между CAN и LIN, FlexRay, Automotive Ethernet, а также диагностических протоколов OBD-II.
  • Верификация на стенде: проверка работы с помощью осциллографа, логического анализатора и CAN-анализаторов.

Тестирование и диагностика

  • Анализ физического уровня: измерение дифференциального напряжения, проверка формы сигналов, выявление отражений и наводок.
  • Протокольное тестирование: проверка корректности формата кадра, арбитража, обработки ошибок, поведения при потере связи.
  • Нагрузочное тестирование: работа при максимальной загрузке шины, проверка задержек и приоритизации сообщений.
  • Электромагнитная совместимость: проверка устойчивости к помехам и уровня излучаемых помех.

Что получает клиент на выходе

  • Комплект схем электрических принципиальных и перечней элементов.
  • Gerber-файлы и файлы сверловки для производства печатных плат.
  • Исходный код встроенного ПО с документацией по API.
  • Прототипы с выполненной отладкой и подтверждёнными характеристиками.
  • Отчёты об испытаниях с осциллограммами и протоколами тестирования.
  • Документация для сертификации по ISO 26262 или Automotive SPICE.

План работ и этапы

Процесс разработки CAN bus решения строится по этапам с чёткими результатами и контрольными точками. Каждый этап завершается передачей заказчику документированного артефакта, что позволяет контролировать прогресс и вносить корректировки на ранних стадиях. Типовой проект занимает от 6 до 16 недель в зависимости от сложности.

Этап Что делаем Срок Результат
1. Анализ ТЗ Изучаем требования к скорости, топологии, количеству узлов, условиям эксплуатации. Формируем техническое задание. 1–2 недели Согласованное ТЗ с параметрами системы
2. Выбор архитектуры Определяем протокол (CAN/CAN FD/LIN/FlexRay), топологию, компонентную базу, рассчитываем физический уровень. 1–2 недели Архитектурное решение с обоснованием
3. Схемотехника Проектируем схему электрическую принципиальную, выбираем компоненты, моделируем ключевые узлы. 2–3 недели Схема и перечень элементов
4. Разводка платы Выполняем расстановку компонентов и трассировку с учётом дифференциальных пар и EMC. 2–3 недели Gerber-файлы, готовые к производству
5. Прошивка Разрабатываем CAN-стек, прикладной протокол, обработку ошибок, интеграцию с периферией. 3–4 недели Исходный код с документацией
6. Отладка Тестируем на прототипе: осциллограф, логический анализатор, CAN-анализатор, нагрузочные тесты. 2–3 недели Отчёт об испытаниях, исправления
7. Подготовка к производству Оптимизируем конструкцию, готовим документацию, консультируем по сертификации. 1–2 недели Полный комплект документации

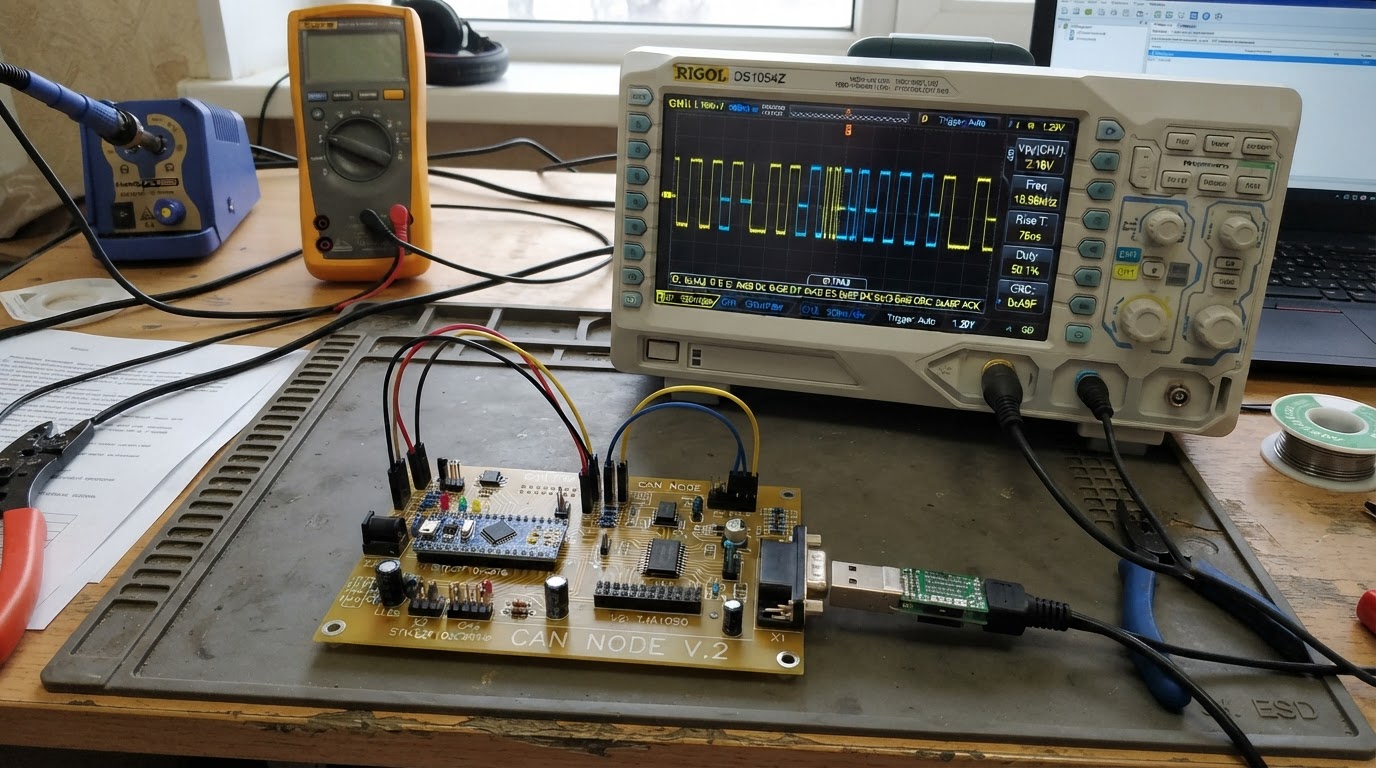

Фотография прототипа печатной платы CAN-узла с микроконтроллером, трансивером и разъёмами, подключённого к осциллографу с декодированием CAN-фреймов, на рабочем столе инженера
Фотография прототипа печатной платы CAN-узла с микроконтроллером, трансивером и разъёмами, подключённого к осциллографу с декодированием CAN-фреймов, на рабочем столе инженера

Сколько это стоит разработка CAN bus решения

Стоимость проекта CAN bus системы складывается из затрат на компоненты, разработку аппаратного и программного обеспечения, тестирование и сертификацию. Компонентная база для одного узла относительно недорога: микроконтроллер с поддержкой CAN стоит 2–10 долларов, трансивер — 1–3 доллара, а при больших объёмах закупок возможно значительное снижение цен. Основной бюджет формируют инженерные работы и подготовка к производству.

Факторы, влияющие на стоимость

  • Сложность схемы: количество узлов, наличие гальванической развязки, требования к защите от перенапряжений и электростатических разрядов.
  • Многослойность печатной платы: двухслойные платы дешевле, но для сложных систем с высокими требованиями к EMC может потребоваться 4–6 слоёв.
  • Объём партии: мелкосерийное производство дороже массового из-за высоких накладных расходов.
  • Требования к сертификации: соответствие ISO 26262, Automotive SPICE и другим стандартам может занять от нескольких месяцев до года и стоить от 5 000 до 50 000 долларов.
  • Сложность программного обеспечения: реализация шлюзов, диагностических протоколов и интеграция с вышестоящими системами увеличивают трудоёмкость.

Варианты сотрудничества

Вариант Что входит Ориентировочная стоимость Срок
Консультация Анализ требований, рекомендации по архитектуре, выбор компонентов От 500 долларов 3–5 дней
Прототип Схема, плата, прошивка, отладка одного узла От 5 000 долларов 6–8 недель
Полный проект Вся система: аппаратура, ПО, тестирование, документация От 15 000 долларов 12–16 недель
Серийное сопровождение Подготовка к производству, оптимизация, поддержка От 3 000 долларов По запросу

Затраты на разработку могут варьироваться от 10 000 до 100 000 долларов в зависимости от уровня сложности, необходимого тестирования и интеграции. Оптимизация бюджета достигается за счёт использования стандартных компонентов, открытых программных решений и планирования сертификации на ранних этапах.

Алексей Морозов
Алексей Морозов
Embedded-разработчик (микроконтроллеры, прошивки, STM32)
Микроконтроллер построен на базе ядра ARM Cortex с поддержкой многомастерной шинной архитектуры. Ядро Cortex M4 подключено к внутренней шинной матрице через три независимые шины. I-шина — 32-разрядная для выборки инструкций из памяти программ, работает на частоте ядра. D-шина — 32-разрядная для доступа к данным Flash, например, константы и для отладки. Системная шина — также 32-разрядная для доступа к SRAM и периферии.

Почему выбирают нас

Инженерная команда студии специализируется на разработке электроники для ответственных применений, где цена ошибки высока. Опыт работы с автомобильной электроникой и промышленными системами позволяет заранее учитывать требования стандартов, электромагнитной совместимости и функциональной безопасности. Каждый проект проходит многоступенчатое тестирование с использованием профессионального оборудования.

Сравнение: студия vs самостоятельная разработка vs фриланс

Критерий Студия Самостоятельная разработка Фриланс
Сроки 6–16 недель, фиксируются в договоре Непредсказуемо, зависит от загрузки команды Часто срываются
Оборудование Осциллографы, логические анализаторы, CAN-анализаторы Требует инвестиций от 5 000 долларов Ограниченный доступ
Сертификация Подготовка документации, консультации Требует отдельной экспертизы Не предоставляется
Ответственность Договор, гарантии, поддержка Внутренние риски Минимальная
Комплексность Аппаратура + ПО + тестирование + документация Зависит от компетенций команды Частичное покрытие

Ключевые преимущества

  • Полный цикл: от анализа требований до передачи документации для серийного производства — один подрядчик, единая ответственность.
  • Диагностическая экспертиза: выявление редких сбоев с помощью осциллографа с CAN FD-декодером и триггером на конкретный CAN ID.
  • Практический опыт: реализованные проекты в автомобильной электронике, робототехнике и промышленной автоматизации.
  • Прозрачность: каждый этап завершается передачей документированного результата, заказчик контролирует прогресс.

Примеры наших работ

Кейс: Диагностика редких сбоев в CAN FD-системе

Задача: Заказчик столкнулся с периодическими сбоями передачи данных в CAN FD-системе, которые не фиксировались стандартным логированием. Сбои приводили к потере сообщений от датчиков и некорректной работе исполнительных механизмов.

Решение: Инженеры студии применили осциллограф с CAN FD-декодером и триггером на интересующий CAN ID. Анализ физического уровня выявил отражения сигналов из-за неправильного согласования терминальных резисторов. После корректировки номиналов и перетрассировки дифференциальной пары сбои полностью исчезли.

Результат: Система стабильно работает на скорости 5 Мбит/с, потери сообщений отсутствуют, задержки соответствуют требованиям реального времени.

Кейс: Интеграция CAN и LIN в автомобильной электронике

Задача: Требовалось объединить критичные системы управления (двигатель, ABS) на CAN-шине и некритичные подсистемы комфорта на LIN в единую архитектуру с шлюзом маршрутизации.

Решение: Студия разработала аппаратную платформу на базе микроконтроллера с многомастерной шинной архитектурой, реализовала программный шлюз между CAN и LIN, настроила маршрутизацию пакетов с учётом приоритетов. Проведено тестирование с помощью логического анализатора и CAN-анализатора.

Результат: Снижение количества проводов на 30%, упрощение сборки, полная совместимость с диагностическим разъёмом OBD-II.

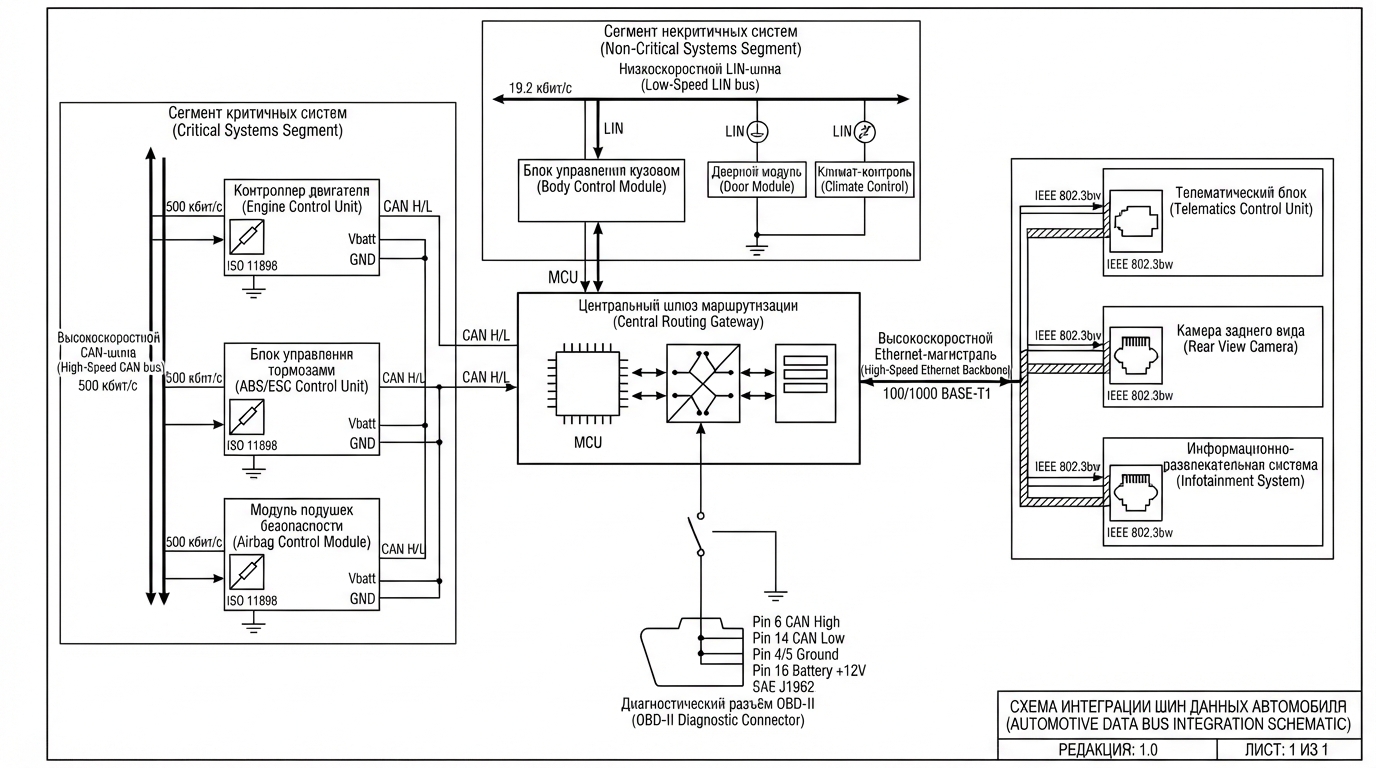

Блок-схема интеграции CAN, LIN и Automotive Ethernet в единой автомобильной сети: шлюз маршрутизации, сегменты критичных и некритичных систем, диагностический разъём OBD-II
Блок-схема интеграции CAN, LIN и Automotive Ethernet в единой автомобильной сети: шлюз маршрутизации, сегменты критичных и некритичных систем, диагностический разъём OBD-II

Типичные ошибки при разработке CAN bus решений

Ошибки в проектировании CAN-систем проявляются не сразу, а на этапе интеграции или эксплуатации, когда стоимость исправлений максимальна. Понимание типичных проблем позволяет избежать дорогостоящих переработок и обеспечить надёжность с первого прототипа. Студия систематически выявляет и устраняет эти ошибки на ранних стадиях.

Неправильное согласование терминальных резисторов

Отсутствие или неверный номинал терминальных резисторов приводит к отражениям сигналов и сбоям передачи данных. На обоих концах шины должны быть установлены резисторы номиналом 120 Ом, согласующие волновое сопротивление линии. Студия рассчитывает физический уровень на этапе проектирования, а не исправляет проблемы после изготовления прототипа.

Игнорирование требований электромагнитной совместимости

Дифференциальная передача сигналов минимизирует влияние помех, но не отменяет требований к разводке платы. Неправильная трассировка дифференциальных пар, отсутствие защитных цепей и фильтров приводят к сбоям в условиях реальной эксплуатации. Инженеры студии закладывают требования EMC с первого этапа проектирования.

Ошибки в адресации и идентификаторах сообщений

Ошибки в адресации — одна из наиболее распространённых проблем при работе с CAN bus. Некорректное назначение идентификаторов приводит к конфликтам арбитража и потере приоритетов. Студия разрабатывает матрицу сообщений с учётом требований реального времени и документирует её для последующего сопровождения.

Недостаточная диагностика физического уровня

Многие команды полагаются только на программное логирование и пропускают редкие сбои на физическом уровне. Осциллограф с CAN FD-декодером и логический анализатор позволяют выявлять проблемы, которые не фиксируются в обычном логировании. Студия включает аппаратную диагностику в обязательный этап отладки.

Пренебрежение кольцевыми буферами и обработкой прерываний

Эффективная организация потока данных достигается с помощью кольцевых буферов и управления прерываниями. Неправильная реализация приводит к задержкам и потере сообщений при высокой загрузке шины. Программная команда студии реализует проверенные паттерны обработки данных в реальном времени.

Соответствие стандартам и качество

Автомобильные системы на базе CAN должны соответствовать стандартам функциональной безопасности ISO 26262, которые касаются всего жизненного цикла разработки. Для оценки процессов разработки применяется Automotive SPICE, определяющий уровни зрелости и требования к документированию. Студия учитывает эти требования с первых этапов, что сокращает сроки сертификации.

Обеспечение качества тестирования

  • Тестирование физического уровня: измерение дифференциального напряжения, анализ формы сигналов, проверка целостности фреймов.
  • Протокольное тестирование: проверка арбитража, обработки ошибок, автоматического повторения передачи, контрольных сумм.
  • Нагрузочное тестирование: работа при максимальной загрузке шины, проверка задержек и приоритизации.
  • Электромагнитная совместимость: устойчивость к помехам и уровень излучаемых помех.

Документирование для сертификации

Студия готовит полный комплект документации, необходимой для сертификации: спецификации требований, архитектурные описания, протоколы тестирования, отчёты об испытаниях с осциллограммами. Процесс сертификации может занять от нескольких месяцев до года и стоить от 5 000 до 50 000 долларов в зависимости от требований и сложности системы.

Алексей Морозов
Алексей Морозов
Embedded-разработчик (микроконтроллеры, прошивки, STM32)
Управление прерываниями в STM32 осуществляется через вложенный контроллер векторных прерываний и Interrupt Controller. В приложении, управляемом прерываниями, от разных периферийных устройств могут быть назначены разные уровни приоритета.

Часто задаваемые вопросы

Как выбрать между CAN и CAN FD для моего проекта?

CAN FD предпочтителен, если проект требует высокой скорости передачи данных (до 8 Мбит/с) и больших объёмов информации. Для стандартных приложений с меньшими требованиями к скорости и объёму данных можно использовать классический CAN. Студия помогает оценить требования и выбрать оптимальный протокол на этапе анализа технического задания.

Какие типичные проблемы возникают при работе с CAN bus?

Наиболее распространённые проблемы включают ошибки в адресации, помехи на линии и неправильное подключение компонентов. Эти проблемы приводят к сбоям в передаче данных и требуют тщательной диагностики с использованием осциллографов и логических анализаторов. Студия выявляет и устраняет эти проблемы на этапе отладки.

Какова стоимость компонентов для реализации CAN bus системы?

Микроконтроллеры с поддержкой CAN стоят от 2 до 10 долларов, CAN-трансиверы, такие как MCP2551, — около 1–3 долларов. При больших объёмах закупок возможно значительное снижение цен. Полная стоимость проекта зависит от сложности разработки, тестирования и сертификации.

Как обеспечить надёжность передачи данных в CAN bus?

Для повышения надёжности рекомендуется использовать дифференциальную передачу сигналов, которая минимизирует влияние помех. Важно правильно проектировать топологию сети, использовать качественные кабели и разъёмы, а также реализовать программные методы отслеживания и логирования ошибок. Студия закладывает эти принципы в каждый проект.

Какие инструменты нужны для диагностики CAN bus?

Для диагностики CAN bus систем рекомендуется использовать осциллограф с CAN-декодером и логический анализатор, такие как Saleae Logic. Эти инструменты позволяют анализировать физический уровень и выявлять ошибки в передаче данных. Студия применяет профессиональное оборудование на этапе отладки каждого прототипа.

Какова максимальная длина кабеля для CAN bus?

Максимальная длина кабеля зависит от скорости передачи данных: при 1 Мбит/с длина может составлять до 40 метров, а при 125 кбит/с — до 500 метров. Важно учитывать качество кабеля и условия установки. Студия рассчитывает физический уровень с учётом реальных условий эксплуатации.

Как реализовать обработку ошибок в CAN bus?

CAN протокол включает встроенные механизмы для обработки ошибок, такие как автоматическое повторение передачи и использование контрольных сумм. Рекомендуется также реализовать программные методы для отслеживания и логирования ошибок в приложении. Студия разрабатывает программный стек с полной обработкой ошибок.

Итоги

CAN bus решения — это фундамент надёжного обмена данными в автомобильной электронике и промышленных системах, где критичны детерминизм, помехоустойчивость и безопасность.

  • CAN bus использует дифференциальную передачу сигналов, что обеспечивает высокую помехоустойчивость и стабильную работу в сложных условиях.
  • CAN FD расширяет скорость до 8 Мбит/с и поле данных до 64 байт, сохраняя совместимость с классическим протоколом.
  • Правильный выбор протокола — CAN, CAN FD, LIN или FlexRay — определяется требованиями к скорости, детерминизму и стоимости.
  • Диагностика физического уровня с помощью осциллографа и логического анализатора выявляет сбои, которые не фиксируются логированием.
  • Стоимость компонентов начинается от 2–10 долларов за микроконтроллер и 1–3 доллара за трансивер, а полный проект — от 15 000 долларов.
  • Сертификация по ISO 26262 и Automotive SPICE требует планирования на ранних этапах и может занять от нескольких месяцев до года.
  • Студия выполняет полный цикл — от анализа требований до подготовки к серийному производству с документированными результатами каждого этапа.
